నమ్మదగిన ప్లాంటింగ్ లైట్ PCBA ను ఎలా తయారు చేయాలి
ప్లాంటింగ్ లైట్లు (హార్టికల్చరల్ LED ఫిక్చర్స్) డిమాండ్ పరిస్థితులలో పనిచేస్తాయి: 12-16 గంటల నిరంతర రోజువారీ ఆపరేషన్, అధిక తేమ వాతావరణాలు (60-90% RH), మరియు ముఖ్యమైన ఉష్ణ ఒత్తిడి. PCBA అనేది మొత్తం ఫిక్చర్కి వెన్నెముక --- ఇక్కడ వైఫల్యం అంటే పంట నష్టం మరియు వృధా శక్తి.
పారిశ్రామిక మరియు వ్యవసాయ రంగాలలో పవర్ ఎలక్ట్రానిక్స్ మరియు PCB తయారీలో 20 సంవత్సరాల అనుభవంతో, నేను వందల కొద్దీ గ్రో లైట్ ఫీల్డ్ వైఫల్యాలను విశ్లేషించాను. ఈ గైడ్ మెటీరియల్ ఎంపిక, థర్మల్ మేనేజ్మెంట్, స్పెక్ట్రమ్ డిజైన్ మరియు లైట్ PCBAని నాటడానికి నిరూపితమైన విశ్వసనీయత పారామితులను కవర్ చేస్తుంది.
ప్లాంటింగ్ లైట్ PCBA ఏమి చేయాలి
నాటడం కాంతి PCBA కృత్రిమ కాంతి ద్వారా మొక్కల కిరణజన్య సంయోగక్రియకు మద్దతు ఇస్తుంది. ప్రామాణిక లైటింగ్లా కాకుండా, నిరంతర అధిక-పవర్ ఆపరేషన్ను నిర్వహిస్తున్నప్పుడు ఉద్యానవన PCBA నిర్దిష్ట తరంగదైర్ఘ్యాలను (పుష్పించడానికి ఎరుపు, ఏపుగా పెరగడానికి నీలం) అందించాలి.
నాటడం కాంతి PCBA యొక్క ముఖ్యమైన విధులు:
- స్పెక్ట్రల్ అవుట్పుట్ నియంత్రణ:≤±5nm విచలనంతో ఖచ్చితమైన తరంగదైర్ఘ్యాల (660nm ఎరుపు, 450nm నీలం) వద్ద LED చిప్లను డ్రైవ్ చేస్తుంది
- థర్మల్ డిస్సిపేషన్:అకాల ల్యూమన్ తరుగుదల నిరోధించడానికి LED జంక్షన్ల నుండి వేడిని తొలగిస్తుంది
- శక్తి నియంత్రణ:LED స్ట్రింగ్ల కోసం AC ఇన్పుట్ (85-265V) లేదా DC ఇన్పుట్ (12-52V)ని స్థిరమైన స్థిరమైన కరెంట్గా మారుస్తుంది
- పర్యావరణ పరిరక్షణ:గ్రీన్హౌస్ తేమ మరియు ఉష్ణోగ్రత మార్పులను తట్టుకుంటుంది
ప్రామాణిక LED PCBA నుండి కీలక వ్యత్యాసం:తేలికపాటి PCBAలను నాటడానికి అధిక శక్తి సాంద్రత (ఒక బోర్డ్కు 40W నుండి 200W+) మరియు వివిధ రకాల పంటల కోసం నిర్దిష్ట స్పెక్ట్రమ్ ట్యూనింగ్ అవసరం.
కోర్ టెక్నికల్ స్పెసిఫికేషన్స్
గ్రోత్ స్టేజ్ ద్వారా స్పెక్ట్రల్ అవసరాలు
పెరుగుదల దశ డామినెంట్ తరంగదైర్ఘ్యం సాధారణ ఎరుపు:నీలం నిష్పత్తి అప్లికేషన్ ఏపుగా (ఆకులు/కాడలు)450nm (నీలం)3:1 నుండి 4:1పాలకూర, మూలికలు, ఆకుకూరలు పుష్పించే / ఫలాలు కాస్తాయి 660nm (ఎరుపు) 5:1 నుండి మిరియాలు, 9:1T స్పెక్ట్రమ్400-700nm + వైట్వేరియబుల్ అనుబంధ గ్రీన్హౌస్ లైటింగ్
ప్రస్తుత ఉద్యాన LED ప్రమాణాలు మరియు తయారీదారు స్పెసిఫికేషన్ల ఆధారంగా.
ఎలక్ట్రికల్ & పవర్ స్పెసిఫికేషన్లు
పారామీటర్ తక్కువ పవర్ (హోమ్/DIY)మిడ్ పవర్ (వాణిజ్య)అధిక శక్తి (నిలువు వ్యవసాయం)మొత్తం పవర్10W-40W40W-120W120W-300W+ఇన్పుట్ వోల్టేజ్12V-24V DC45-52V DC48V DC లేదా C26VLE per 85D Channel350mA-700mA700mA-1500mA1500mA-2800mACకరెంట్ విచలనం±5%±2%±1%పవర్ కన్వర్షన్ ఎఫిషియెన్సీ>85%>90%>93%
కమర్షియల్ ప్లాంటింగ్ లైట్ PCBA స్పెసిఫికేషన్ల నుండి ఉత్పన్నమైన పవర్ శ్రేణులు.
ఫిజికల్ & థర్మల్ స్పెసిఫికేషన్స్
పరామితిFR4 స్టాండర్డ్ అల్యూమినియం MCPCBCకాపర్ MCPCB థర్మల్ కండక్టివిటీ0.3-0.5 W/m·K1-9 W/m·K200-400 W/m·Kరాగి బరువు1 oz1-2 oz2-3 ozLayer కౌంట్2-4 లేయర్లు1-2 లేయర్లు1-2°C 60 లేయర్లు గరిష్టంగా ఉపరితల70°C ఉపరితల విలక్షణమైన అప్లికేషన్ తక్కువ-శక్తి (<30W)అత్యంత వాణిజ్య లైట్లుఅత్యంత అధిక శక్తి
ఉద్యానవన అనువర్తనాల కోసం PCB తయారీ ప్రమాణాల ఆధారంగా.
PCB మెటీరియల్ ఎంపిక: విశ్వసనీయతకు కీలకం
PCB పదార్థం యొక్క ఎంపిక నేరుగా నాటడం కాంతి జీవితకాలం మరియు పనితీరును నిర్ణయిస్తుంది.

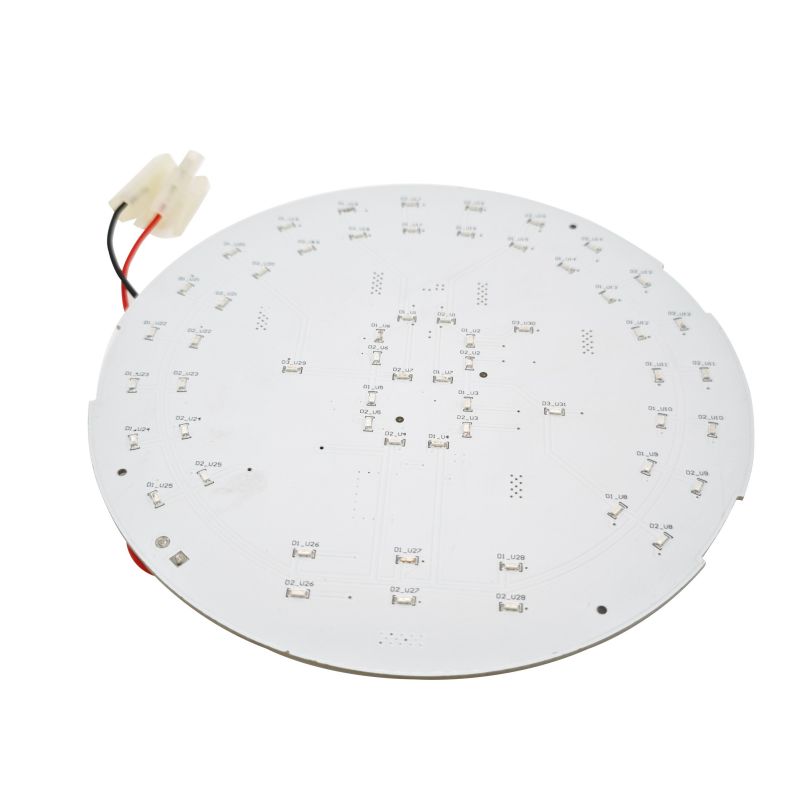

అల్యూమినియం MCPCB (ప్లాంటింగ్ లైట్లకు సర్వసాధారణం)
అల్యూమినియం MCPCBలు కమర్షియల్ ప్లాంటింగ్ లైట్ PCBAలలో 80% పైగా ఉన్నాయి. వారు ఉష్ణ పనితీరు మరియు ఖర్చు యొక్క ఉత్తమ సమతుల్యతను అందిస్తారు.
పరామితి ప్రామాణిక అల్యూమినియం అధిక-పనితీరు అల్యూమినియం థర్మల్ కండక్టివిటీ1-3 W/m·K5-9 W/m·Kడైఎలెక్ట్రిక్ లేయర్ మందం50-100µm75-150µmబ్రేక్డౌన్ వోల్టేజ్2-3 kV3-5 kVప్రతి m² (బల్క్కు ~0$3)
అల్యూమినియం ఎప్పుడు ఎంచుకోవాలి:40W నుండి 200W వరకు చాలా కమర్షియల్ ప్లాంటింగ్ లైట్లు. ప్రామాణిక LED సాంద్రతలకు 1-3 W/m·K అల్యూమినియం PCB సరిపోతుంది.

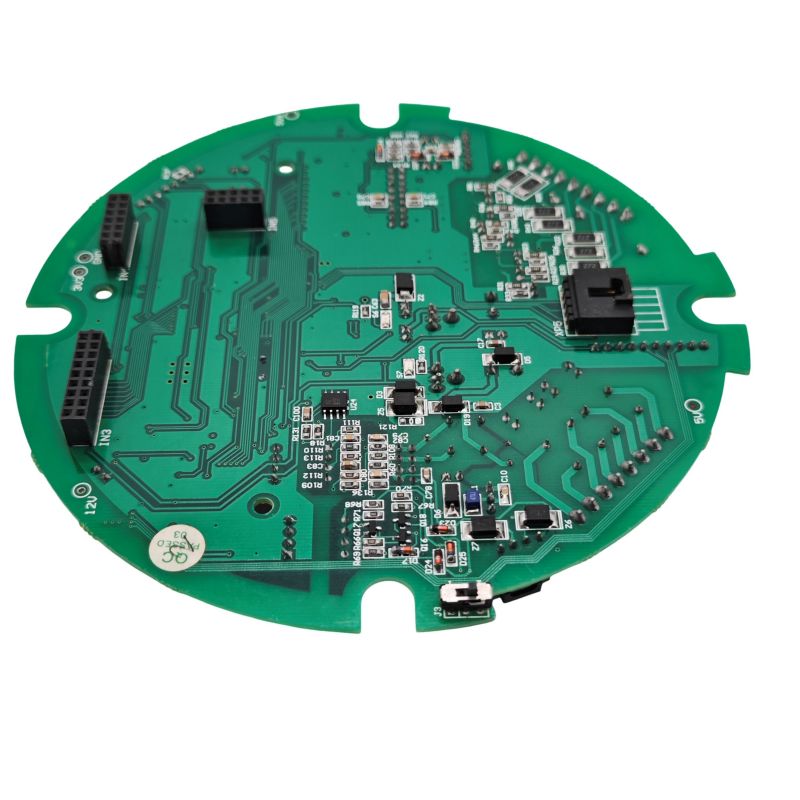

FR4 (ధర-సెన్సిటివ్ లేదా తక్కువ-శక్తి)
FR4 నాటడం కాంతి PCBAలు వీటికి మాత్రమే అనుకూలంగా ఉంటాయి:
- 30W లోపు తక్కువ-పవర్ ఫిక్చర్లు
- బాహ్య హీట్సింక్లతో డిజైన్లు
- స్వల్పకాలిక లేదా అభిరుచి గల అప్లికేషన్లు
పరిమితి:FR4 వేడిని సమర్థవంతంగా వెదజల్లదు. LED జంక్షన్ ఉష్ణోగ్రతలు సమానమైన అల్యూమినియం MCPCB డిజైన్ల కంటే 15-25°C ఎక్కువగా పెరుగుతాయి.
సిరామిక్ PCBA (ప్రీమియం / అధిక-విశ్వసనీయత)
సిరామిక్ సబ్స్ట్రేట్లు (అల్యూమినా లేదా అల్యూమినియం నైట్రైడ్) విద్యుద్వాహక పొరను పూర్తిగా తొలగిస్తాయి, 20-200+ W/m·K ఉష్ణ వాహకతను సాధిస్తాయి.
దీనికి ఉత్తమమైనది:విపరీతమైన అధిక-శక్తి సాంద్రత (>3 W/cm²) లేదా సంపూర్ణ విశ్వసనీయత అవసరమయ్యే అప్లికేషన్లు.
నిరంతర ఆపరేషన్ కోసం థర్మల్ మేనేజ్మెంట్
నాటడం దీపాలు రోజుకు 12-16 గంటలు, సంవత్సరానికి 365 రోజులు పనిచేస్తాయి. థర్మల్ మేనేజ్మెంట్ #1 విశ్వసనీయత అంశం.
థర్మల్ పాత్ ఆప్టిమైజేషన్
నియమం:LED జంక్షన్ ఉష్ణోగ్రతలో ప్రతి 10°C తగ్గింపునకు, జీవితకాలం రెట్టింపు అవుతుంది.
డిజైన్ ఎలిమెంట్ రిక్వైర్మెంట్ వెరిఫికేషన్ మెథడ్ LED ప్యాడ్ల క్రింద థర్మల్ వయాస్ LEDX-రే తనిఖీకి కనీసం 9 వయాస్ (0.3 మిమీ వ్యాసం) ఫిల్లింగ్ ద్వారా వేడిని వ్యాప్తి చేయడం కోసం రాగి లేదా ఎపాక్సీ క్రాస్-సెక్షన్తో నింపబడి మరియు కప్పబడి ఉంటుంది, ఇది వేడిని వ్యాప్తి చేస్తుంది. కవరేజ్ (పెద్ద శూన్యాలు లేవు)ఎక్స్-రే, శూన్యం <25%ఉపరితల ఉష్ణోగ్రత (పూర్తి లోడ్ వద్ద)60°C కంటే తక్కువ (LED ప్యాడ్ ప్రాంతం)థర్మల్ ఇమేజింగ్
థర్మల్ ఇంటర్ఫేస్ మెటీరియల్ (TIM)
MCPCB మరియు ఫిక్చర్ హీట్సింక్ మధ్య:
- అవసరమైన TIM:సిలికాన్ లేదా సిరామిక్ థర్మల్ ప్యాడ్ (కనీసం 3 W/m·K)
- మందం:0.5 మిమీ నుండి 1.5 మిమీ
- కుదింపు:గాలి ఖాళీలను తొలగించడానికి 20-30%
ప్రస్తుత జాడల కోసం రాగి బరువు
కరెంట్ పర్ ట్రేస్ కనిష్ట రాగి బరువు సిఫార్సు చేయబడిన రాగి బరువు<500mA1 oz1 oz500mA-1.5A1 oz2 oz1.5A-3A2 oz2 oz2 టంకము తెరవడం3A+2 oz సమాంతర జాడలతో 3 oz
హార్టికల్చరల్ లైటింగ్ కోసం IPC-2221 ప్రస్తుత సామర్థ్య ప్రమాణాల ఆధారంగా.
స్పెక్ట్రమ్ డిజైన్ మరియు వేవ్ లెంగ్త్ కంట్రోల్
వివిధ ఎదుగుదల దశలకు మొక్కలకు నిర్దిష్ట కాంతి వర్ణపటం అవసరం. PCBA ఖచ్చితంగా ఈ తరంగదైర్ఘ్యాలను అందించాలి.
ప్లాంటింగ్ లైట్ల కోసం ప్రామాణిక తరంగదైర్ఘ్యాలు
తరంగదైర్ఘ్యం కలర్ఫంక్షన్LED చిప్ రకం450-460nm రాయల్ బ్లూవెజిటేటివ్ పెరుగుదల, క్లోరోఫిల్ శోషణ నీలం LED660-665nm లోతైన ఎరుపు పుష్పించే, ఫలాలు కాస్తాయి, ఫోటోమార్ఫోజెనిసిస్ ఎరుపు LED730-740nmFar RedEmerson దీక్ష ప్రభావం, పుష్పించే LED3000K-5000KWhiteFull స్పెక్ట్రమ్, దృశ్య సౌలభ్యం వైట్ LED
ఎరుపు:నీలం నిష్పత్తి సిఫార్సులు
మొక్కల రకం సిఫార్సు చేయబడిన ఎరుపు:నీలం నిష్పత్తి గమనికలు ఆకు కూరలు (పాలకూర, బచ్చలికూర)3:1 నుండి 4:1కాంపాక్ట్ ఎదుగుదలకు అధిక నీలం ఫలాలు ఇచ్చే మొక్కలు (టమోటాలు, మిరియాలు)5:1 నుండి 9:1పూలు/పండ్ల అభివృద్ధికి అధిక ఎరుపు మూలికలు (తులసి, కొత్తిమీర) 4:1 వరకు గంజాయి 4: 1 (వెజ్) నుండి 8: 1 (పువ్వు) సర్దుబాటు స్పెక్ట్రమ్ ప్రాధాన్యత
పరిశ్రమ మూలాల నుండి ఉద్యాన LED డిజైన్ మార్గదర్శకాల ఆధారంగా.
తరంగదైర్ఘ్యం స్థిరత్వం కోసం ప్రస్తుత నియంత్రణ
LED తరంగదైర్ఘ్యం ప్రస్తుత వైవిధ్యంతో మారుతుంది. స్పెక్ట్రల్ ఖచ్చితత్వాన్ని నిర్వహించడానికి:
- గరిష్ట ప్రస్తుత విచలనం:అన్ని LED స్ట్రింగ్లలో ±2%
- సిఫార్సు చేయబడిన విచలనం:ప్రీమియం డిజైన్ల కోసం ±1%
- కొలత పద్ధతి:సిరీస్ రెసిస్టర్ వోల్టేజ్ డ్రాప్ లేదా ఇన్లైన్ కరెంట్ మీటర్

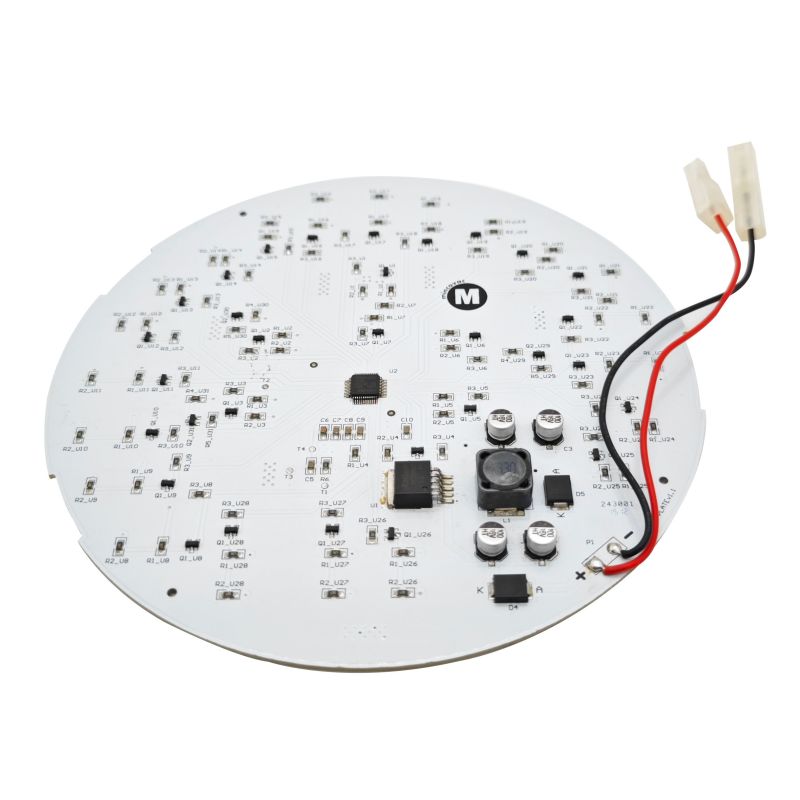

డ్రైవర్ టోపాలజీ మరియు సర్క్యూట్ డిజైన్
స్థిరమైన కరెంట్ vs. స్థిరమైన వోల్టేజ్
కాంతి PCBAలను నాటడం అవసరంస్థిరమైన ప్రస్తుత డ్రైవ్ప్రతి LED స్ట్రింగ్ స్థిరమైన తరంగదైర్ఘ్యాన్ని నిర్వహించడానికి మరియు థర్మల్ రన్అవేని నిరోధించడానికి.
టోపోలాజీ ఉత్తమ ప్రయోజనాలకు ప్రతికూలతలు సరళ స్థిరమైన కరెంట్ తక్కువ శక్తి (<30W)అధిక వోల్టేజ్ డ్రాప్బక్ కన్వర్టర్లో సాధారణం, తక్కువ EMI అసమర్థత మీడియం పవర్ (30-100W), విన్ > Vf ఎఫిషియెంట్ (90-95%)ఇండక్టర్ అవసరం, శబ్దం బూస్ట్ కన్వర్టర్ఎల్ఈడితో కంపోనెంట్ను మార్చడం> విస్తరీకరణ విస్తీర్ణం కౌంట్ మల్టీ-ఛానల్ స్థిరమైన కరెంట్ హై పవర్ (>100W), ట్యూనబుల్ స్పెక్ట్రం వ్యక్తిగత ఛానెల్ నియంత్రణ, అధిక సామర్థ్యం కాంప్లెక్స్, అధిక ధర
రక్షణ సర్క్యూట్లు అవసరం
రక్షణ రకం కాంపొనెంట్ స్పెసిఫికేషన్ రివర్స్ పోలారిటీ షాట్కీ డయోడ్ లేదా P-FET 1.2x గరిష్ట ఇన్పుట్లో TVS డయోడ్క్లాంప్ వద్ద ప్రతికూల వోల్టేజీని బ్లాక్ చేస్తుంది ఓవర్ కరెంట్ (ఛానెల్కు) PTC ఫ్యూజ్ లేదా సెన్స్ రెసిస్టర్ + కటాఫ్ట్రిప్ 1.3x నామమాత్రపు కరెంట్లో 8V ఇన్కెనర్ 8V కనిష్ట కరెంట్ ±ESD రక్షణపై
గ్రో రూమ్ల కోసం పర్యావరణ రక్షణ
ప్లాంటింగ్ లైట్లు అధిక తేమతో కూడిన వాతావరణంలో పనిచేస్తాయి (60-90% RH). విశ్వసనీయ ఆపరేషన్ కోసం తేమ రక్షణ తప్పనిసరి.
కన్ఫార్మల్ పూత అవసరాలు
పూత రకం అప్లికేషన్ కోసం ఉత్తమమైనది రీవర్కబిలిటీ యాక్రిలిక్ (AR)జనరల్ హార్టికల్చరల్ స్ప్రే లేదా డిప్ ఈజీ సిలికాన్ (SR) విపరీతమైన తేమ, అనువైన పిసిబిసెలెక్టివ్ స్ప్రేడిఫికల్ యురేథేన్ (UR)సాల్ట్ వాటర్ లేదా కెమికల్ ఎక్స్పోజర్ చాలా కష్టం
కనిష్ట పూత మందం:0.03 మిమీ (1.2 మిమీ)
తేమ రక్షణ తనిఖీ జాబితా
- కన్ఫార్మల్ పూతఅన్ని టంకము కీళ్ళు మరియు బహిర్గతమైన రాగి
- పాటింగ్కనెక్టర్లు మరియు అధిక-వోల్టేజ్ ప్రాంతాల కోసం (తీవ్ర వాతావరణాల కోసం ఐచ్ఛికం)
- సీల్డ్ కనెక్టర్లు(బయట లేదా అధిక తేమ గల గ్రీన్హౌస్లకు IP65 కనిష్టంగా)
- ENIG ఉపరితల ముగింపు(రాగి తుప్పును నిరోధిస్తుంది; HASL సిఫార్సు చేయబడలేదు)
ఆపరేటింగ్ పర్యావరణ పరిమితులు
పరామితి ఇండోర్ గ్రోగ్రీన్హౌస్ అవుట్డోర్ తేమ పరిధి40-70% RH60-90% RH10-100% RH ఉష్ణోగ్రత పరిధి15-30°C-5 నుండి 40°C-20 నుండి 50°Cకనిష్ట IP రేటింగ్IP20 (ఇండోర్ డ్రై)IP465
లైట్ PCBA లేఅవుట్ నియమాలు నాటడం
రూల్ 1: పవర్ మరియు సిగ్నల్ వేరు
- LED డ్రైవ్ ట్రేస్ల నుండి AC/DC ఇన్పుట్ విభాగాన్ని వేరుగా ఉంచండి
- కనిష్ట క్రీపేజ్ దూరం: అధిక-వోల్టేజ్ మరియు తక్కువ-వోల్టేజ్ ప్రాంతాల మధ్య 3మి.మీ
నియమం 2: హై-కరెంట్ లూప్లను తగ్గించండి
- LED డ్రైవర్లను LED కనెక్టర్లకు వీలైనంత దగ్గరగా ఉంచండి
- EMIని తగ్గించడానికి లూప్ ప్రాంతాన్ని తగ్గించండి
రూల్ 3: LED ల కోసం థర్మల్ ప్యాడ్ డిజైన్
- ప్రతి LED థర్మల్ ప్యాడ్కు కనీసం 9 థర్మల్ వయాస్ (0.3 మిమీ) అవసరం.
- సోల్డరబిలిటీ కోసం వయాస్ని తప్పనిసరిగా నింపి, క్యాప్ చేయాలి
రూల్ 4: గ్రౌండ్ కోసం కాపర్ పోర్
- లేయర్ 2లో సాలిడ్ గ్రౌండ్ ప్లేన్ని ఉపయోగించండి (2-లేయర్ MCPCB కోసం, గ్రౌండ్ అనేది మెటల్ కోర్)
- FR4 డిజైన్ల కోసం: కనీస విభజనలతో అంకితమైన గ్రౌండ్ లేయర్
రూల్ 5: డైసీ-చైన్ పవర్ డిస్ట్రిబ్యూషన్
- లాంగ్ లీనియర్ ప్లాంటింగ్ లైట్ PCBAల కోసం (1500mm వరకు), సెంట్రల్ బస్గా రూట్ పవర్ ట్రేస్లు
- బస్సు నుండి ప్రతి LED విభాగాన్ని ఫీడ్ చేయండి, మునుపటి సెగ్మెంట్ చివరి నుండి కాదు
తయారీ మరియు అసెంబ్లీ అవసరాలు
లైట్ PCBA నాటడం కోసం SMT అసెంబ్లీ లక్షణాలు
పారామీటర్ ఆవశ్యకత ధృవీకరణ సోల్డర్ పేస్ట్ లీడ్-ఫ్రీ (SAC305 లేదా ఇలాంటిది)RoHS సమ్మతి
లైట్ PCBA నాటడం కోసం నాణ్యత పరీక్ష
టెస్ట్మెథడ్పాస్/ఫెయిల్ క్రైటీరియాఇన్-సర్క్యూట్ టెస్ట్ (ICT)ఆటోమేటెడ్ ప్రోబ్ ఫిక్స్చర్ అన్ని భాగాలు ప్రస్తుతం, సరైన విలువలు LED ధ్రువణత తనిఖీ డయోడ్ మోడ్ లేదా విజువల్ ఇన్స్పెక్షన్100% సరైన ఓరియంటేషన్ 1 గంట తర్వాత పూర్తి లోడ్IR కెమెరా వద్ద థర్మల్ ఇమేజింగ్ 1 గంట ఆపరేషన్ లేదు హాట్స్పాట్ >70°C ట్రోక్ స్పెక్సిఫికేషన్ వర్ణద్రవ్యం (0.1nm రిజల్యూషన్) స్పెక్బర్న్-ఇన్ టెస్ట్ నుండి తరంగదైర్ఘ్యం విచలనం ≤±5nm పూర్తి శక్తితో 24-48 గంటలు, గది పరిసరంలో LED వైఫల్యం లేదు, ఫ్లికర్ లేదు
కమర్షియల్ ప్లాంటింగ్ లైట్ PCBA ఉత్పత్తి కోసం, ఈ పారామితుల యొక్క 100% పరీక్ష సిఫార్సు చేయబడింది:
- LED ధ్రువణత తనిఖీ(ఆటోమేటెడ్ ఆప్టికల్ తనిఖీ)
- టంకం ఉమ్మడి నాణ్యత(అన్ని పవర్ భాగాలపై AOI)
- ఓపెన్/షార్ట్ టెస్టింగ్(ఫ్లయింగ్ ప్రోబ్ లేదా బెడ్-ఆఫ్-నెయిల్స్)
- థర్మల్ ధ్రువీకరణ(నమూనా ఆధారంగా, ఉత్పత్తిలో 10%)
లైట్ PCBA FAQలను నాటడం
Q1: ప్రతిరోజూ 18 గంటలు పనిచేసే అధిక-పవర్ (200W+) ప్లాంటింగ్ లైట్ కోసం ఉత్తమమైన PCB మెటీరియల్ ఏది?
జ:అధిక శక్తి నిరంతర ఆపరేషన్ కోసం,అల్యూమినియం MCPCB కనీస 3 W/m·K ఉష్ణ వాహకతతోఅనేది ప్రామాణిక ఎంపిక. వాస్తవ ఫీల్డ్ డేటా ఆధారంగా డెసిషన్ మ్యాట్రిక్స్ ఇక్కడ ఉంది:
శక్తి స్థాయి సిఫార్సు చేయబడిన మెటీరియల్ థర్మల్ కండక్టివిటీ ఆశించిన జీవితకాలం40W-100Wప్రామాణిక అల్యూమినియం MCPCB (1-2 W/m·K)1-2 W/m·K30,000-50,000 గంటలు100W-200Wహై-పనితీరు అల్యూమినియం 3 W/m·5 W/m·K50,000-70,000 గంటలు200W-300W+ప్రీమియం అల్యూమినియం (5-9 W/m·K) లేదా కాపర్ కోర్5-9+ W/m·K70,000-100,000 గంటలు
అధిక శక్తి కోసం FR4 కంటే అల్యూమినియం ఎందుకు:200W ప్లాంటింగ్ లైట్ గణనీయమైన వేడిని ఉత్పత్తి చేస్తుంది. FR4 0.3-0.5 W/m·K మాత్రమే ఉష్ణ వాహకతను కలిగి ఉంది, ఇది అవాహకం వలె పనిచేస్తుంది. LED జంక్షన్ ఉష్ణోగ్రత నిమిషాల్లో 100°C మించిపోతుంది, దీనివల్ల వేగవంతమైన ల్యూమన్ తరుగుదల (6 నెలల్లో 30-50% నష్టం) ఏర్పడుతుంది.
సిరామిక్ PCBA ప్రత్యామ్నాయం:విపరీతమైన విశ్వసనీయత కోసం లేదా PCB పరిమాణం తీవ్రంగా పరిమితం చేయబడినప్పుడు (అధిక శక్తి సాంద్రత >3 W/cm²), సిరామిక్ సబ్స్ట్రేట్లు (అల్యూమినా లేదా అల్యూమినియం నైట్రైడ్) విద్యుద్వాహక పొరను పూర్తిగా తొలగిస్తాయి, 20-200+ W/m·Kని సాధిస్తాయి. అయితే, అల్యూమినియం MCPCB కంటే ధర 3-5 రెట్లు ఎక్కువ.
చాలా మంది వాణిజ్య సాగుదారులకు బాటమ్ లైన్:అధిక-పనితీరు గల అల్యూమినియం MCPCB (5 W/m·K) 200W+ ఫిక్చర్ల కోసం ఖర్చు మరియు విశ్వసనీయత యొక్క ఉత్తమ బ్యాలెన్స్ను అందిస్తుంది.
Q2: ట్రేస్ ఓవర్ హీట్ అవ్వకుండా నిరోధించడానికి నా ప్లాంటింగ్ లైట్ PCBA కోసం అవసరమైన రాగి బరువును ఎలా లెక్కించాలి?
జ:ఈ హార్టికల్చర్-నిర్దిష్ట మార్గదర్శకాలతో IPC-2221 సూత్రాన్ని ఉపయోగించండి. అధిక-పవర్ ప్లాంటింగ్ లైట్లలో ట్రేస్ ఓవర్ హీటింగ్ అనేది ఒక సాధారణ వైఫల్య మోడ్.
దశ 1 - ప్రతి ట్రేస్కు మీ గరిష్ట కరెంట్ని నిర్ణయించండి:
48V వద్ద ఒక సాధారణ 100W ప్లాంటింగ్ లైట్ కోసం: కరెంట్ = 100W / 48V = 2.08A స్ట్రింగ్కు
దశ 2 - మీ అనుమతించదగిన ఉష్ణోగ్రత పెరుగుదలను ఎంచుకోండి (ΔT):
- 10°C పెరుగుదల:50,000+ గంటల జీవితానికి సంప్రదాయవాదం (వాణిజ్యానికి సిఫార్సు చేయబడింది)
- 20°C పెరుగుదల:వినియోగదారు-గ్రేడ్ కోసం ఆమోదయోగ్యమైనది
- 30°C పెరుగుదల:అధిక ప్రమాదం --- ట్రేస్ కాలక్రమేణా టంకము కీళ్ళను బలహీనపరుస్తుంది
దశ 3 - కరెంట్ ఆధారంగా రాగి బరువును ఎంచుకోండి:
ప్రస్తుత 1 oz రాగి అవసరమైన వెడల్పు (ΔT=20°C)2 oz రాగి అవసరమైన వెడల్పు (ΔT=20°C)సిఫార్సు1A30 మిల్లులు (0.76మిమీ)15 మిల్లులు (0.38మిమీ)1 oz ఆమోదయోగ్యమైన 2A70 మిమీలు (1.98మిమీ) 35oz ప్రాధాన్యత 3A120 mils (3.05mm)60 mils (1.52mm)2 oz కనిష్టంగా5A220 mils (5.59mm)110 mils (2.79mm)3 oz సిఫార్సు చేయబడింది
దశ 4 - సరళీకృత సూత్రాన్ని ఉపయోగించి లెక్కించండి (బాహ్య జాడల కోసం, 2 oz రాగి):
వెడల్పు (మిల్స్) = ప్రస్తుత (ఆంప్స్) × 35 (ΔT=20°C కోసం)
2.08A కోసం ఉదాహరణ: 2.08 × 35 = 73 మిల్స్ (1.85 మిమీ) కనిష్ట వెడల్పు
20% భద్రతా మార్జిన్ని జోడిస్తోంది:73 × 1.2 = 88 మిల్లులు (2.23 మిమీ)
కాంతి PCBA నాటడానికి వృత్తిపరమైన సిఫార్సు:
- కనీసం 2 oz రాగిని ఉపయోగించండి>1Aని కలిగి ఉన్న అన్ని జాడల కోసం
- 3 oz రాగిని ఉపయోగించండిట్రేస్లు > 3A లేదా బోర్డు స్థలం పరిమితంగా ఉన్నప్పుడు
- టంకము ముసుగు ప్రారంభాన్ని జోడించండిఅధిక-కరెంట్ జాడలపై---అదనపు టంకము ప్రస్తుత సామర్థ్యాన్ని 20-40% పెంచుతుంది
ధృవీకరణ పద్ధతి:ప్రోటోటైప్ అసెంబ్లీ తర్వాత, పూర్తి లోడ్లో ఇన్ఫ్రారెడ్ కెమెరాతో ట్రేస్ టెంపరేచర్ని కొలవండి. ఏదైనా ట్రేస్ 70°C దాటితే, రాగి బరువును పెంచండి లేదా ట్రేస్ని విస్తరించండి.
Q3: కాంతి PCBAని నాటడంలో అసమాన కాంతి అవుట్పుట్ లేదా మినుకుమినుకుమనే కారణం ఏమిటి మరియు నేను దానిని ఎలా పరిష్కరించగలను?
జ:అసమాన కాంతి అవుట్పుట్ మరియు మినుకుమినుకుమనే కారణంగా సాధారణంగా ఏర్పడతాయిసమాంతర LED స్ట్రింగ్ల మధ్య ప్రస్తుత అసమతుల్యతలేదాతగినంత బల్క్ కెపాసిటెన్స్ లేదు. రోగనిర్ధారణ క్రమం ఇక్కడ ఉంది:
మూల కారణం 1 - సమాంతర తీగలలో ప్రస్తుత అసమతుల్యత (అత్యంత సాధారణం):
ఒకే స్థిరమైన కరెంట్ డ్రైవర్కు సమాంతరంగా బహుళ LED స్ట్రింగ్లు అనుసంధానించబడినప్పుడు, ఫార్వర్డ్ వోల్టేజ్ (Vf)లో చిన్న వ్యత్యాసాలు ఒక స్ట్రింగ్ ఇతర వాటి కంటే ఎక్కువ కరెంట్ని డ్రా చేస్తాయి. హాటెస్ట్ స్ట్రింగ్ అత్యంత కరెంట్ని ఆకర్షిస్తుంది, మరింత వేడెక్కుతుంది (ఉష్ణోగ్రతతో Vf పడిపోతుంది), మరియు మరింత కరెంట్ను తీసుకుంటుంది---థర్మల్ రన్అవే.
పరిష్కారం:
- ఎ ఉపయోగించండిప్రతి స్ట్రింగ్కు ప్రత్యేక స్థిరమైన కరెంట్ డ్రైవర్(అధిక శక్తికి ప్రాధాన్యత ఇవ్వబడింది)
- లేదా జోడించండిబ్యాలెన్సింగ్ రెసిస్టర్లు(0.5-2Ω) కరెంట్ను సమం చేయడానికి ప్రతి స్ట్రింగ్తో సిరీస్లో
- రెసిస్టర్ వాటేజ్: P = I² × R (ఉదా., 1A² × 1Ω = 1W రెసిస్టర్)
మూల కారణం 2 - డ్రైవర్ అవుట్పుట్ వద్ద తగినంత బల్క్ కెపాసిటెన్స్ లేదు:
పల్స్-వెడల్పు మాడ్యులేటెడ్ (PWM) డిమ్మింగ్ అవుట్పుట్ కెపాసిటెన్స్ చాలా తక్కువగా ఉంటే కనిపించే ఫ్లికర్ను సృష్టిస్తుంది. ప్రతి PWM చక్రంతో LED కరెంట్ పెరుగుతుంది మరియు పడిపోతుంది.
PWM ఫ్రీక్వెన్సీకనిష్ట బల్క్ కెపాసిటెన్స్ఫ్లిక్కర్ విజిబిలిటీ100-200 Hz1000µF+చాలా మంది వ్యక్తులకు కనిపిస్తుంది500-1000 Hz470µFFlicker ద్వారా గుర్తించవచ్చు 1000-4000 Hz100µF సాధారణంగా Flicker
పరిష్కరించండి:LED అవుట్పుట్లో 100-470µF విద్యుద్విశ్లేషణ కెపాసిటర్ను జోడించండి, అలాగే అధిక-ఫ్రీక్వెన్సీ ఫిల్టరింగ్ కోసం 10µF సిరామిక్ కెపాసిటర్ను జోడించండి.
మూల కారణం 3 - LED కనెక్షన్లలో పేలవమైన టంకము కీళ్ళు:
LED ప్యాడ్పై పగిలిన లేదా చల్లని టంకము ఉమ్మడి అడపాదడపా కనెక్షన్ను సృష్టిస్తుంది. బోర్డ్ వేడెక్కడం మరియు చల్లబరుస్తుంది కాబట్టి LED ఫ్లికర్ కావచ్చు, మసకబారవచ్చు లేదా పూర్తిగా విఫలం కావచ్చు.
గుర్తించే విధానం:
- లైట్ నడుస్తున్నప్పుడు ప్లాస్టిక్ సాధనంతో ప్రతి LEDని సున్నితంగా నొక్కండి
- మినుకుమినుకుమనే పరిస్థితి ఏర్పడితే, టంకము జాయింట్ను రీఫ్లో చేయండి
- SMT LED ల కోసం, ప్యాడ్ చుట్టూ పగుళ్ల కోసం మాగ్నిఫికేషన్ కింద తనిఖీ చేయండి
మూల కారణం 4 - సరిపోని ట్రేస్ వెడల్పు వోల్టేజ్ తగ్గడానికి కారణమవుతుంది:
అధిక శక్తి తీగలపై పొడవైన, ఇరుకైన జాడలు వోల్టేజ్ డ్రాప్ను సృష్టిస్తాయి. ట్రేస్ చివరిలో ఉన్న LED లు డ్రైవర్ దగ్గర ఉన్న వాటి కంటే తక్కువ కరెంట్ను అందుకుంటాయి.
పరిష్కరించండి:
- వోల్టేజ్ డ్రాప్ను లెక్కించండి: V_drop = I × R_trace
- 100mil (2.54mm) 1oz ట్రేస్పై 24 అంగుళాల కంటే ఎక్కువ 2A స్ట్రింగ్ కోసం: R ≈ 0.24Ω, V_drop ≈ 0.48V
- ఇది ఆమోదయోగ్యమైనది కావచ్చు. V_drop >0.5V కోసం, ట్రేస్ వెడల్పును పెంచండి లేదా 2oz రాగిని ఉపయోగించండి
త్వరిత ధ్రువీకరణ:ప్రతి స్ట్రింగ్లో మొదటి LED మరియు చివరి LED వద్ద వోల్టేజ్ను కొలవండి. వ్యత్యాసం 0.3V మించి ఉంటే, ట్రేస్ డిజైన్ను అప్గ్రేడ్ చేయండి.
లైట్ PCBA నాటడం కోసం ఉత్పత్తి పరీక్ష చెక్లిస్ట్
భారీ ఉత్పత్తి కోసం ప్లాంటింగ్ లైట్ PCBAని ఆమోదించే ముందు, ఈ ఐదు పరీక్షలను ధృవీకరించండి:
| పరీక్ష | పద్ధతి | పాస్/ఫెయిల్ ప్రమాణాలు |
|---|---|---|
| స్పెక్ట్రల్ అవుట్పుట్ | స్పియర్ లేదా స్పెక్ట్రోమీటర్ని సమగ్రపరచడం | లక్ష్యం నుండి తరంగదైర్ఘ్యం విచలనం ≤±5nm |
| థర్మల్ పనితీరు | పూర్తి లోడ్లో 1 గంట తర్వాత IR కెమెరా | పాయింట్ లేదు>70°C; LED ప్యాడ్లు <60°C |
| ప్రస్తుత బ్యాలెన్స్ | ప్రతి సమాంతర స్ట్రింగ్లో కరెంట్ను కొలవండి | స్ట్రింగ్స్ మధ్య విచలనం <5% |
| తేమ నిరోధకత | 48 గంటల పాటు 40°C వద్ద 85% RH, శక్తితో | తుప్పు లేదు, ఫ్లికర్ లేదు, వైఫల్యం లేదు |
| జీవితకాలం ధృవీకరణ (వేగవంతం) | 85°C/85% RH, 1000 గంటలు (THB పరీక్ష) | ల్యూమన్ తరుగుదల <10% |
వాణిజ్య ఆర్డర్ల కోసం:థర్మల్ ఇమేజింగ్ నివేదికలు మరియు స్పెక్ట్రల్ ధృవీకరణ డేటాతో సహా PPAP (ప్రొడక్షన్ పార్ట్ అప్రూవల్ ప్రాసెస్) డాక్యుమెంటేషన్ను అభ్యర్థించండి.
సారాంశం: నమ్మదగిన నాటడం కాంతి PCBA చెక్లిస్ట్
డిజైన్ ఎలిమెంట్ రిక్వైర్మెంట్PCB మెటీరియల్అల్యూమినియం MCPCB (1-9 W/m·K) చాలా వరకు; FR4 తక్కువ శక్తి కోసం మాత్రమే (<30W) పవర్ ట్రేస్ల కోసం కనిష్టంగా రాగి బరువు2 oz; సిగ్నల్ థర్మల్ మేనేజ్మెంట్ కోసం 1 oz 9+ థర్మల్ వయాస్ ప్రతి LED; PCBA మరియు హీట్సింక్ మధ్య TIM; ఉపరితల ఉష్ణోగ్రత <60°CS స్పెక్ట్రమ్ కంట్రోల్రెడ్ (660nm), బ్లూ (450nm); పంట ఆధారంగా నిష్పత్తి; ప్రస్తుత విచలనం <±2%డ్రైవర్ టోపోలాజీ ప్రతి స్ట్రింగ్కు స్థిరమైన కరెంట్; స్పెక్ట్రమ్ ట్యూనింగ్ కోసం ప్రత్యేక డ్రైవర్ ఛానెల్లు తేమ రక్షణ కన్ఫార్మల్ పూత (యాక్రిలిక్ లేదా సిలికాన్); ENIG ఉపరితల ముగింపు; సీల్డ్ కనెక్టర్లు కరెంట్ బ్యాలెన్సింగ్ సమాంతర స్ట్రింగ్ల కోసం ప్రత్యేక డ్రైవర్లు లేదా బ్యాలెన్సింగ్ రెసిస్టర్లు
నమ్మదగిన నాటడం కాంతి PCBA సరైన ఉష్ణ నిర్వహణ (అల్యూమినియం MCPCB, 2+ oz కాపర్, థర్మల్ వయాస్), ఖచ్చితమైన స్పెక్ట్రమ్ నియంత్రణ (స్థిరమైన ప్రస్తుత డ్రైవ్, తరంగదైర్ఘ్యం విచలనం ≤±5nm) మరియు పర్యావరణ రక్షణ (కన్ఫార్మల్ కోటింగ్, సీల్డ్ కనెక్టర్లు) మిళితం చేస్తుంది. అత్యంత సాధారణ ఫీల్డ్ వైఫల్యాలు---అసమాన కాంతి అవుట్పుట్, మినుకుమినుకుమనే మరియు అకాల LED వైఫల్యం---సమాంతర తీగల మధ్య సరిపోని థర్మల్ డిజైన్ లేదా ప్రస్తుత అసమతుల్యతను గుర్తించండి. 2 oz కాపర్కు ప్రాధాన్యత ఇవ్వండి, ఒక్కో ఛానెల్కు ప్రత్యేక స్థిరమైన కరెంట్ డ్రైవర్లు మరియు వాణిజ్య వృద్ధి వాతావరణంలో 50,000+ గంటల ఆపరేషన్ను సాధించడానికి థర్మల్ ధ్రువీకరణ పరీక్ష.
