ఎలక్ట్రానిక్స్ తయారీ మరియు SEOలో 20 సంవత్సరాలుగా, నేను వందల కొద్దీ నిష్క్రమణ సంకేత సమావేశాలను ఆడిట్ చేసాను. ఈ గైడ్ సాంకేతిక లక్షణాలు, సమ్మతి ప్రమాణాలు మరియు ఫెసిలిటీ మేనేజర్లు మరియు స్పెసిఫైయర్లు వాస్తవానికి శోధించే వాస్తవ-ప్రపంచ పనితీరు కొలమానాలను కవర్ చేస్తుంది.
నిష్క్రమణ సంకేతం PCBAని ఏది భిన్నంగా చేస్తుంది?
ప్రామాణిక లైటింగ్ బోర్డుల వలె కాకుండా, నిష్క్రమణ చిహ్నం PCBA తప్పనిసరిగా మూడు ఏకకాల విధులను నిర్వహించాలి:
- ద్వంద్వ శక్తి మార్గాలు:AC లైన్ ఇన్పుట్ (120V లేదా 277V) ప్లస్ బ్యాకప్ బ్యాటరీ ఛార్జింగ్ సర్క్యూట్.
- అత్యవసర బదిలీ స్విచింగ్:పవర్ కోల్పోయిన 0.1 సెకన్లలోపు DC బ్యాటరీకి ఆటోమేటిక్ స్విచ్ ఓవర్.
- LED స్ట్రింగ్ నిర్వహణ:6 నుండి 36 ఎరుపు లేదా ఆకుపచ్చ LED లకు స్థిరమైన కరెంట్ నియంత్రణ.
విద్యుత్ వైఫల్యాల సమయంలో బిల్డింగ్ కోడ్లు 90 నిమిషాల వెలుతురును తప్పనిసరి చేస్తున్నందున, PCBA డిజైన్ తప్పనిసరిగా తక్కువ కరెంట్ మరియు విశ్వసనీయ బ్యాటరీ ఛార్జింగ్కు ప్రాధాన్యత ఇవ్వాలి.
కోర్ టెక్నికల్ స్పెసిఫికేషన్స్
దిగువ జాబితా చేయబడిన అన్ని పరామితులు UL 924 మరియు NFPA 101 ప్రమాణాలకు అనుగుణంగా ఉంటాయి లేదా మించిపోయాయి. మీ సరఫరాదారుతో ఎల్లప్పుడూ ధృవపత్రాలను ధృవీకరించండి.
ఇన్పుట్ & అవుట్పుట్ పవర్
పారామీటర్ ప్రామాణిక విలువ అనుకూలతఇన్పుట్ వోల్టేజ్ (AC)120V / 277V / 347V (50-60Hz)UL 924ఎమర్జెన్సీ మోడ్ వోల్టేజ్6V నుండి 12V DC (NiCd లేదా LiFePO4 బ్యాటరీ) NFPA 101మొత్తం అవుట్పుట్ పవర్2EnFPA 8లో టోటల్ అవుట్పుట్ 8W టోడ్స్ పవర్2EnG ఫాక్టర్ (AC మోడ్)≥0.90 పూర్తి లోడ్IEC 61000-3-2 సమర్థత>82% (AC-DC మార్పిడి)DOE 2021 ప్రమాణాలు
బ్యాటరీ ఛార్జింగ్ స్పెసిఫికేషన్లు
పరామితి విలువ నోట్స్ఛార్జ్ వోల్టేజ్ (NiCd) 7.2V నుండి 8.4V (6V నామమాత్రపు ప్యాక్ కోసం)ఉష్ణోగ్రత భర్తీ చేయబడిన ఛార్జ్ కరెంట్50mA నుండి 200mA (స్థిరమైన కరెంట్)అధిక వేడిని నిరోధిస్తుంది బ్యాటరీ రకం మద్దతుNiCd-NiCd-PCuMHePoMH, ప్రీఛార్జిపై సమయం24 గంటలు (100% సామర్థ్యం) UL అవసరాన్ని తీరుస్తుంది తక్కువ బ్యాటరీ కటాఫ్5.4V ±0.2V డీప్ డిశ్చార్జ్ను నిరోధిస్తుంది
పర్యావరణ & భౌతిక
పరామితిరేటింగ్ ఆపరేటింగ్ ఉష్ణోగ్రత0°C నుండి +50°C (ఇండోర్) / -10°C నుండి +55°C (తేమగా ఉండే స్థానం)నిల్వ ఉష్ణోగ్రత-20°C నుండి +60°CCPCB బేస్ మెటీరియల్FR4 (Tg 130°C కనిష్టంగా) లేదా CEM-1 ధర తగ్గిన వెర్షన్లు1 థిక్నెస్ కాపర్. 2 oz వరకు. (ప్రాధమిక పవర్ ట్రేస్లకు 2 oz అవసరం.) ఫ్లేమబిలిటీ రేటింగ్UL 94V-0 (బోర్డుపై గుర్తించబడింది)
UL 924 కంప్లైంట్ PCBA యొక్క ముఖ్య డిజైన్ లక్షణాలు
ఒక కోడ్-కంప్లైంట్నిష్క్రమించు సైన్ PCBAఐచ్ఛికం కాదు. ఇన్స్పెక్టర్లు తనిఖీ చేసేది ఇక్కడ ఉంది.
1. స్వయంచాలక అత్యవసర బదిలీ
- బదిలీ సమయం:బోర్డు తప్పనిసరిగా 0.1 సెకన్లలోపు AC నుండి బ్యాటరీకి మారాలి. మానవ కంటికి కనిపించే ఏదైనా ఆలస్యం తనిఖీ విఫలమవుతుంది.
- టెస్ట్ సర్క్యూట్:ఇంటిగ్రేటెడ్ పుష్-బటన్ టెస్ట్ పాయింట్లు తప్పనిసరిగా AC మెయిన్లను డిస్కనెక్ట్ చేయకుండా విద్యుత్ వైఫల్యాన్ని అనుకరించాలి. ఇది తప్పనిసరి UL 924 ఫీచర్.
2. బ్యాటరీ నిర్వహణ వ్యవస్థ (BMS)
- ఓవర్ఛార్జ్ రక్షణ:బ్యాటరీ వోల్టేజ్ 8.4V (6V NiCd ప్యాక్లకు) చేరుకున్నప్పుడు PCBA తప్పనిసరిగా ఛార్జింగ్ను ఆపివేయాలి.
- రివర్స్ పోలారిటీ ప్రొటెక్షన్:ఇన్స్టాలర్ బ్యాటరీని వెనుకకు కనెక్ట్ చేస్తే బ్యాటరీ ఇన్పుట్లోని డయోడ్లు నష్టాన్ని నివారిస్తాయి. క్షేత్ర వైఫల్యాలకు ఇది ప్రధాన కారణం.

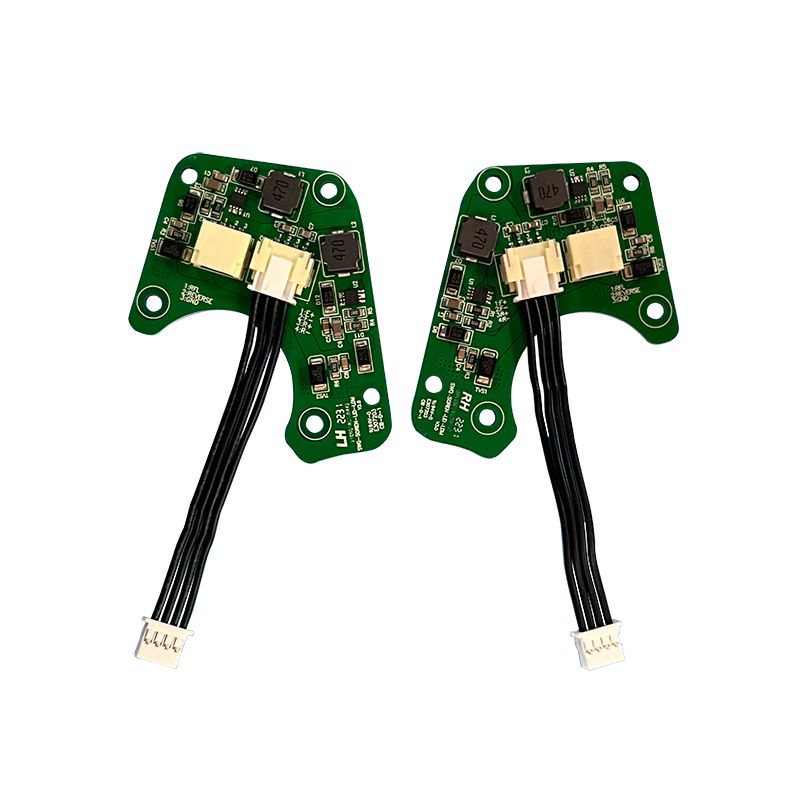

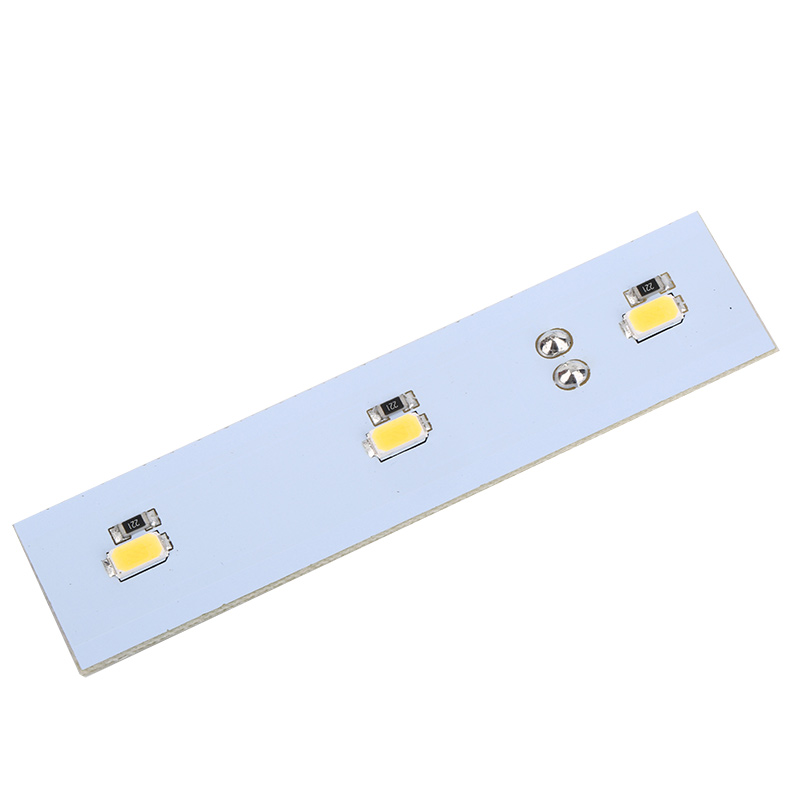

3. LED కాన్ఫిగరేషన్ ఫ్లెక్సిబిలిటీ
చాలా ఎగ్జిట్ సైన్ PCBA బోర్డులు బహుళ LED ఏర్పాట్లకు మద్దతు ఇస్తాయి:
- 6-LED సిరీస్:అల్యూమినియం ఎక్స్ట్రూడెడ్ సంకేతాలకు ప్రామాణికం (ఎరుపు లేదా ఆకుపచ్చ).
- 12-LED సమాంతర + సిరీస్:ద్విపార్శ్వ చిహ్నాలు (హాలు లేదా సీలింగ్ మౌంట్) కోసం సాధారణం.
- 18 నుండి 36 LED శ్రేణులు:అధిక-ల్యూమన్ నిష్క్రమణ సంకేతాల కోసం ఉపయోగించబడుతుంది (100+ క్యాండేలా).

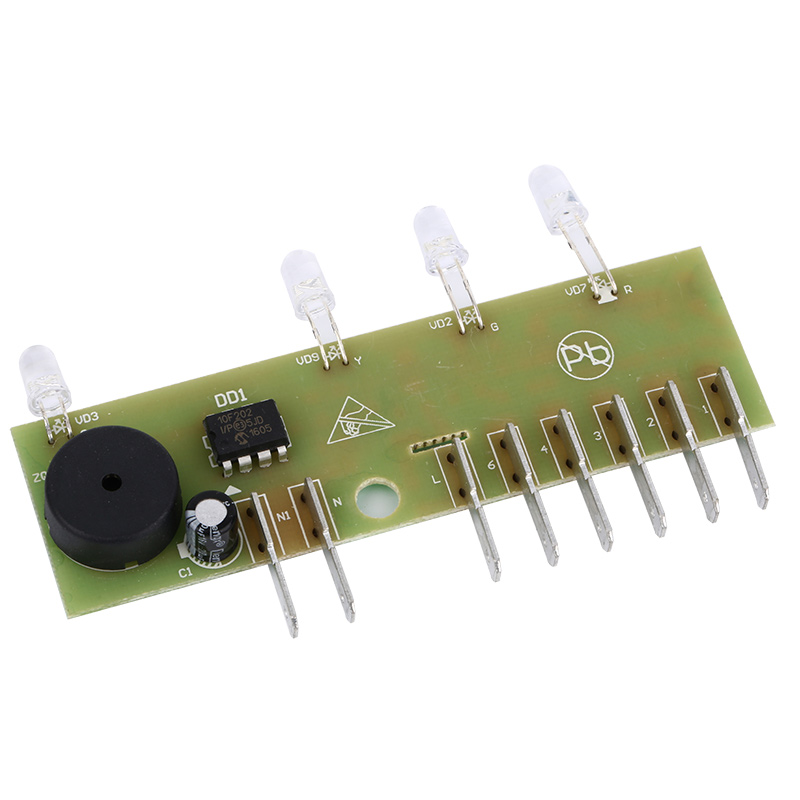

4. స్వీయ-నిర్ధారణ (అధునాతన యూనిట్లు)
ప్రీమియం PCBAలు మైక్రో కంట్రోలర్ను కలిగి ఉంటాయి:
- ప్రతి 30 రోజులకు బ్యాటరీ సామర్థ్యాన్ని లాగ్ చేస్తుంది.
- బ్యాటరీ ఆరోగ్యాన్ని సూచించడానికి ఎరుపు/ఆకుపచ్చ స్థితి LEDని బ్లింక్ చేస్తుంది.
- బ్యాటరీ రేట్ చేయబడిన సామర్థ్యంలో 80% కంటే తక్కువకు పడిపోయినప్పుడు వినిపించే అలారం (ఐచ్ఛికం) సిగ్నల్ ఇస్తుంది.
మీరు ధృవీకరించాల్సిన ధృవపత్రాలు
ఏదైనా ఆర్డర్ చేయడానికి ముందునిష్క్రమించు సైన్ PCBA, ఈ మూడు పత్రాలను అభ్యర్థించండి:
సర్టిఫికేషన్అధికార పరిధి ఇది ఏది ధృవీకరిస్తుందిUL 924USAఎమర్జెన్సీ లైటింగ్ మరియు పవర్ పరికరాలుNFPA 101 (లైఫ్ సేఫ్టీ కోడ్)USAఇల్యూమినేషన్ వ్యవధి (90 నిమిషాలు) మరియు బదిలీ సమయంCSA C22.2 నం. 141కెనడా ఎమర్జెన్సీ లైటింగ్ పరికరాలుRoHS 3 (2015)
హెచ్చరిక:సిల్క్స్స్క్రీన్ లేయర్పై కనిపించే UL గుర్తు లేని PCBA దాదాపుగా ధృవీకరించబడలేదు. దీని కోసం ఫీల్డ్ ఇన్స్పెక్టర్లు మీ మొత్తం భవనాన్ని విఫలం చేయవచ్చు.
తయారీ నాణ్యత సూచికలు
సరఫరాదారుని మూల్యాంకనం చేసేటప్పుడు ఈ చెక్లిస్ట్ని ఉపయోగించండినిష్క్రమించు సైన్ PCBA.
- సోల్డర్ మాస్క్ రిజిస్ట్రేషన్:తప్పుగా అమర్చడం 0.005 అంగుళాలకు మించకూడదు. అధిక-వోల్టేజ్ జాడలపై రాగిని బహిర్గతం చేయడం షాక్ ప్రమాదం.
- సిల్క్స్క్రీన్ లెజిబిలిటీ:అన్ని కాంపోనెంట్ డిజైనర్లు (R1, C2, IC1), పోలారిటీ మార్కర్లు మరియు UL ఫైల్ నంబర్లు అసెంబ్లీ తర్వాత స్పష్టంగా చదవగలిగేలా ఉండాలి.
- త్రూ-హోల్ భాగాలు:బ్యాటరీ కనెక్టర్లు మరియు టెస్ట్ స్విచ్లు శీతల జాయింట్లను నిరోధించడానికి వేవ్-సోల్డర్గా ఉండాలి, చేతితో టంకం చేయకూడదు.
- కన్ఫార్మల్ పూత (ఐచ్ఛికం):తడిగా ఉన్న ప్రదేశాల కోసం (రెస్ట్రూమ్లు, అవుట్డోర్ కవర్ నిష్క్రమణలు), PCBAకి యాక్రిలిక్ లేదా యురేథేన్ యొక్క కన్ఫార్మల్ పూత అవసరం. అన్ని భాగాలపై మాట్టే లేదా నిగనిగలాడే ముగింపు కోసం చూడండి.
నిష్క్రమించు సైన్ PCBA FAQలు
ఫెసిలిటీ ఇంజనీర్లు మరియు సేకరణ నిపుణుల నుండి నేను తరచుగా స్వీకరించే మూడు సాంకేతిక ప్రశ్నలు క్రింద ఉన్నాయి.

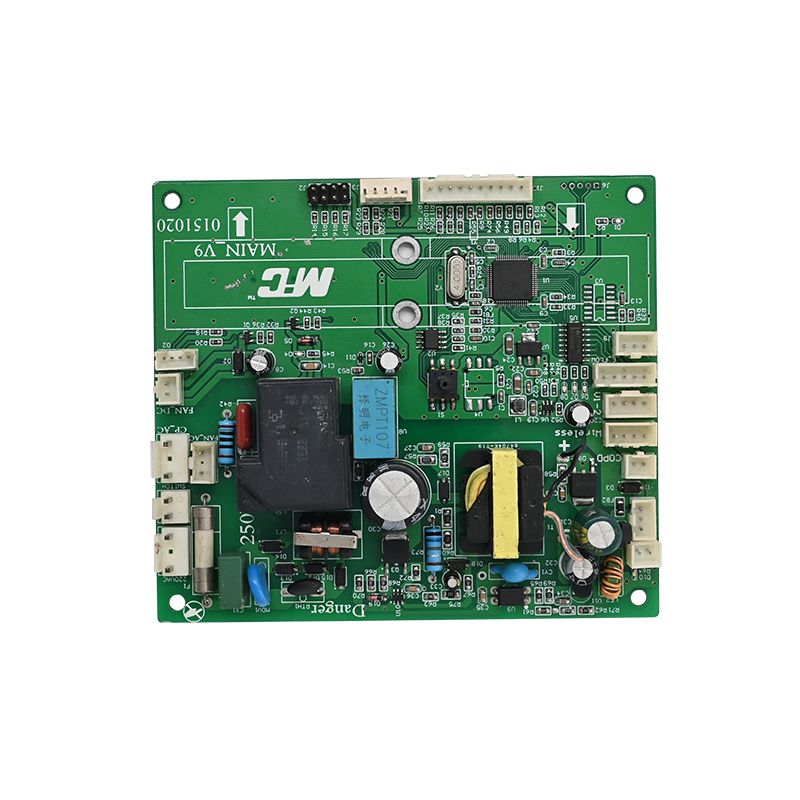

Q1: నేను నా నిష్క్రమణ గుర్తు కోసం ప్రత్యేకమైన ఎగ్జిట్ సైన్ PCBAకి బదులుగా ప్రామాణిక LED డ్రైవర్ PCBAని ఉపయోగించవచ్చా?
జ:లేదు, మరియు ఇది ఎందుకు ప్రమాదకరమో ఇక్కడ ఉంది. ప్రామాణిక LED డ్రైవర్ PCBAలో మూడు క్లిష్టమైన సర్క్యూట్లు లేవు:
1. బ్యాటరీ బ్యాకప్ స్విచింగ్:ప్రామాణిక డ్రైవర్లు AC పవర్ నష్టాన్ని గుర్తించలేదు. 90 నిమిషాల వెలుతురు అవసరమయ్యే NFPA 101ని ఉల్లంఘించే సమయంలో మీ నిష్క్రమణ గుర్తు వెంటనే చీకటిగా మారుతుంది.
2. తక్కువ-వోల్టేజ్ డిస్కనెక్ట్:ఇది లేకుండా, PCBA 5V కంటే తక్కువ బ్యాటరీని ఖాళీ చేయడాన్ని కొనసాగిస్తుంది, మూడు చక్రాలలో NiCd లేదా LiFePO4 కణాలను శాశ్వతంగా నాశనం చేస్తుంది.
3. టెస్ట్ బటన్ ఇంటర్ఫేస్:బిల్డింగ్ ఇన్స్పెక్టర్లకు మాన్యువల్ టెస్ట్ ఫంక్షన్ అవసరం. ప్రామాణిక డ్రైవర్లు ఈ సిగ్నల్ మార్గాన్ని కలిగి ఉండవు.
బాటమ్ లైన్:జాబితా చేయబడిన UL 924ని కొనుగోలు చేయండినిష్క్రమించు సైన్ PCBAమాత్రమే. జెనరిక్ బోర్డ్లో $5 పొదుపు విఫలమైన తనిఖీలలో వేలల్లో ఖర్చు అవుతుంది.
Q2: నా నిష్క్రమణ గుర్తు PCBA వేడిగా నడుస్తుంది. బ్యాటరీపై 30 నిమిషాల తర్వాత LED లు డిమ్ అవుతాయి. ఏమి విఫలమైంది?
జ:మీకు బ్యాటరీ డీగ్రేడేషన్ సమస్య ఉంది, LED సమస్య కాదు. రోగనిర్ధారణ క్రమం ఇక్కడ ఉంది:
1. ఛార్జ్ వోల్టేజీని తనిఖీ చేయండి:AC పవర్ వర్తింపజేయబడితే, బ్యాటరీ టెర్మినల్స్ అంతటా కొలవండి. మీరు 7.2V నుండి 8.4V వరకు చూడాలి (6V NiCd ప్యాక్ కోసం). వోల్టేజ్ 6.5V కంటే తక్కువగా ఉంటే, PCBAలో ఛార్జింగ్ సర్క్యూట్ విఫలమైంది.
2. టెస్ట్ బ్యాటరీ కెపాసిటీ:బ్యాటరీని డిస్కనెక్ట్ చేసి, 200mAని ఆకర్షించే రెసిస్టర్తో లోడ్ చేయండి. ఆరోగ్యకరమైన 6V NiCd ప్యాక్ కనీసం 90 నిమిషాల పాటు 5.4V కంటే ఎక్కువగా ఉండాలి.
3. క్షయం కోసం పరీక్షించండి:NiCd బ్యాటరీలు 3-5 సంవత్సరాల తర్వాత పొటాషియం హైడ్రాక్సైడ్ను లీక్ చేస్తాయి. ఈ తెల్లని స్ఫటికాకార అవశేషాలు PCBAలో రాగి జాడలను తింటాయి. మీరు ఎక్కడైనా తెల్లటి పొడిని చూసినట్లయితే, వెంటనే బ్యాటరీ మరియు PCBA రెండింటినీ భర్తీ చేయండి.
సాధారణ పరిష్కారం:సైన్ పనిచేసినప్పటికీ, ప్రతి 4 సంవత్సరాలకు ఒకసారి బ్యాటరీని మార్చండి. ఇది దాచిన సామర్థ్య నష్టాన్ని నివారిస్తుంది.
Q3: 500 ఎగ్జిట్ సైన్ PCBA బోర్డుల బ్యాచ్ ఒక్కొక్కటి పరీక్షించకుండానే UL కంప్లైంట్గా ఉందని నేను ఎలా ధృవీకరించగలను?
జ:మీరు ధృవీకరణ యొక్క మూడు లేయర్లపై ఆధారపడతారు:
1. UL ఫాలో-అప్ సర్వీస్ (FUS):ప్రతి నిజమైన UL జాబితా చేయబడిన PCBA ప్రకటించని UL ఆడిట్లను అనుమతించే ఫ్యాక్టరీ నుండి వస్తుంది. బోర్డులోని UL గుర్తు తప్పనిసరిగా ఫైల్ నంబర్ను కలిగి ఉండాలి (ఉదా., UL E123456). UL యొక్క ఉత్పత్తి iQ డేటాబేస్లో ఈ నంబర్ను శోధించండి. అది కనిపించకపోతే, గుర్తు నకిలీది.
2. తేదీ కోడ్ సరిపోలిక:PCBA సిల్క్స్స్క్రీన్లో తేదీ కోడ్ (YYWW ఫార్మాట్) ఉండాలి. ఈ తేదీ కోడ్ UL ధృవీకరణ నివేదిక యొక్క ఉత్పత్తి వ్యవధితో సరిపోలుతుందని నిర్ధారించుకోండి. ఆ కిటికీ వెలుపల చేసిన బోర్డులు కవర్ చేయబడవు.
3. యాదృచ్ఛిక విధ్వంసక పరీక్ష:ప్రతి 500 యూనిట్లకు, 2 బోర్డులను త్యాగం చేయండి. వాటిని తెరిచి, తనిఖీ చేయండి:
- సరైన ఫ్యూజ్ రేటింగ్ (ఉదా., 250V 3A స్లో-బ్లో).
- సరైన ట్రాన్స్ఫార్మర్ ఐసోలేషన్ (ప్రాధమిక మరియు ద్వితీయ మధ్య 0.125 అంగుళాల కనీస క్లియరెన్స్).
- ఆమోదించని కాంపోనెంట్ ప్రత్యామ్నాయాలు లేవు (ఉదా., 105°Cకి బదులుగా 85°C కెపాసిటర్లు).
ప్రో చిట్కా:పెద్ద ఆర్డర్ల కోసం చెల్లించే ముందు మీ సరఫరాదారు నుండి "UL నోటీసు ఆఫ్ ఆథరైజేషన్"ని అభ్యర్థించండి.
సారాంశం: కుడి నిష్క్రమణ సైన్ PCBAని ఎంచుకోవడం
ఒక నాణ్యతనిష్క్రమించు సైన్ PCBAమూడు చర్చించలేని లక్షణాల ద్వారా నిర్వచించబడింది:
1. UL 924 జాబితాధృవీకరించదగిన ఫైల్ నంబర్తో.
2. 0.1 సెకన్లలోపు ఆటోమేటిక్ బదిలీసరైన తక్కువ-వోల్టేజ్ డిస్కనెక్ట్తో.
3. బ్యాటరీ ఛార్జింగ్ సర్క్యూట్NiCd, NiMH లేదా LiFePO4 కెమిస్ట్రీ కోసం రూపొందించబడింది.
సౌకర్యాల నిర్వాహకుల కోసం, స్వీయ-నిర్ధారణతో కూడిన బోర్డులకు ప్రాధాన్యత ఇవ్వండి. OEMల కోసం, పవర్ ట్రేస్లు మరియు UL 94V-0 లామినేట్లపై ఎల్లప్పుడూ 2 oz రాగిని పేర్కొనండి. ధృవీకరించబడిన తయారీ డాక్యుమెంటేషన్ మరియు థర్డ్-పార్టీ సర్టిఫికేషన్ మాత్రమే కోడ్ సమ్మతి మరియు నివాసితుల భద్రతకు నమ్మదగిన మార్గం.
