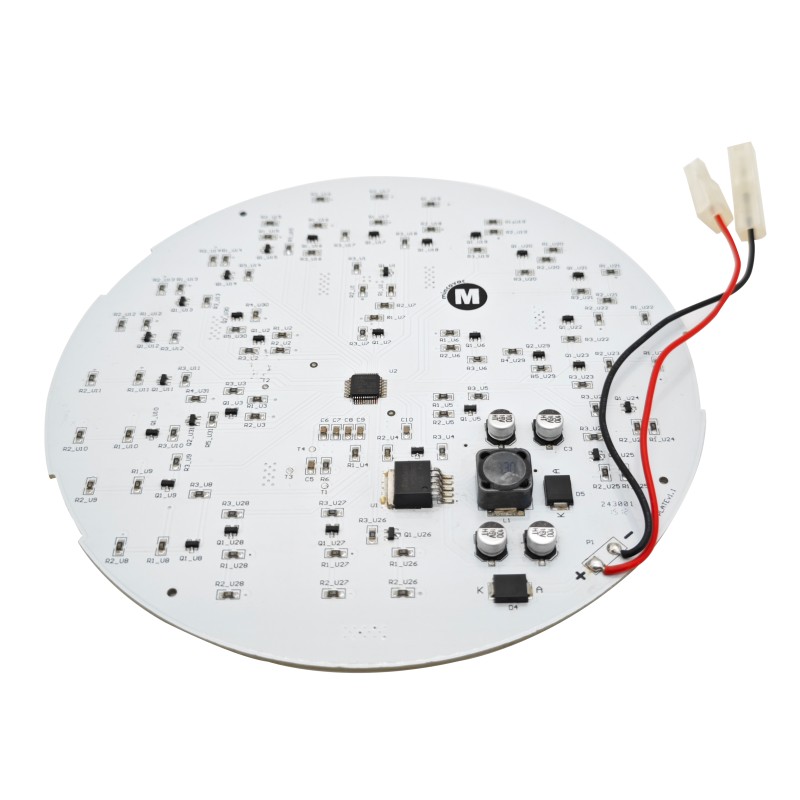

సీలింగ్ లైట్ PCBA ఏమి చేయాలి
సీలింగ్ లైట్ PCBA (ప్రింటెడ్ సర్క్యూట్ బోర్డ్ అసెంబ్లీ) LED లైట్ సోర్స్ను నియంత్రిస్తుంది మరియు శక్తినిస్తుంది. బేర్ PCB వలె కాకుండా, PCBA అన్ని భాగాలను బోర్డ్లో కరిగించబడుతుంది---LEDలు, డ్రైవర్లు, రెసిస్టర్లు, కెపాసిటర్లు మరియు కనెక్టర్లను కలిగి ఉంటుంది.
సీలింగ్ లైట్ PCBA యొక్క ప్రాథమిక విధులు:
- AC-టు-DC మార్పిడి (ఇంటిగ్రేటెడ్ డ్రైవర్ అయితే):LED ల కోసం 110-277V ACని తక్కువ-వోల్టేజ్ DCకి మారుస్తుంది
- స్థిరమైన ప్రస్తుత నియంత్రణ:ఇన్పుట్ వోల్టేజ్ హెచ్చుతగ్గులు ఉన్నప్పటికీ స్థిరమైన LED కరెంట్ను నిర్వహిస్తుంది
- థర్మల్ మేనేజ్మెంట్:అకాల వైఫల్యాన్ని నివారించడానికి LED జంక్షన్ల నుండి వేడిని నిర్వహిస్తుంది
- అస్పష్టత నియంత్రణ (ఐచ్ఛికం):వాల్ డిమ్మర్లతో ఇంటర్ఫేస్లు (0-10V, TRIAC, లేదా PWM)
బేర్ PCB నుండి తేడా:బేర్ PCBలో రాగి జాడలు మరియు ప్యాడ్లు ఉంటాయి కానీ భాగాలు లేవు. ఒక PCBA పూర్తిగా అసెంబుల్ చేయబడింది మరియు లైట్ ఫిక్చర్లో ఇన్స్టాల్ చేయడానికి సిద్ధంగా ఉంది.
కోర్ టెక్నికల్ స్పెసిఫికేషన్స్
ఇన్పుట్ పవర్ పారామితులు
పారామీటర్ స్టాండర్డ్ రేంజ్ హై-పెర్ఫార్మెన్స్ రేంజ్ఇన్పుట్ వోల్టేజ్ (AC)110-120V (US) లేదా 220-240V (EU)90-277V (సార్వత్రిక)ఇన్పుట్ ఫ్రీక్వెన్సీ50/60 Hz50/60 HzPower Factor (PF)>00mercial (PF)>0.0. హార్మోనిక్ డిస్టార్షన్ (THD)<20%<15% (DLC అవసరం) సర్జ్ ప్రొటెక్షన్1 kV (ప్రాథమిక)2-4 kV (వాణిజ్య)
ఎనర్జీ స్టార్ మరియు DLC ప్రమాణాల ప్రకారం పవర్ ఫ్యాక్టర్ మరియు THD అవసరాలు.
LED అవుట్పుట్ స్పెసిఫికేషన్లు
పారామీటర్ తక్కువ పవర్ మీడియం పవర్హై పవర్టోటల్ ల్యూమన్ అవుట్పుట్800-1500 lm (60W ప్రకాశించే స్థానంలో ఉంది)1500-3000 lm3000-5000 lm+LED ల సంఖ్య18-4848-100100-200+LED-1 ప్రస్తుత-500050505 mA300-700 mATotal Power8-15W15-30W30-60W
భౌతిక లక్షణాలు
పరామితిFR4 స్టాండర్డ్ అల్యూమినియం MCPCBబోర్డ్ షేప్రౌండ్, స్క్వేర్ లేదా కస్టమ్ రౌండ్, స్క్వేర్ లేదా కస్టమ్ డయామీటర్ (విలక్షణమైన రౌండ్)100mm నుండి 300mm100mm నుండి 300mm రాగి బరువు1 oz (సిగ్నల్), 2 oz (పవర్) 1-2 ozLayer కౌంట్ 2 సాధారణ లేయర్లు-2 వాహకత0.3-0.5 W/m·K1-9 W/m·K
PCB మెటీరియల్ ఎంపిక: FR4 vs. అల్యూమినియం MCPCB
FR4 మరియు అల్యూమినియం MCPCB (మెటల్ కోర్ PCB) మధ్య ఎంపిక సీలింగ్ లైట్ PCBA రూపకల్పనలో అత్యంత ముఖ్యమైన నిర్ణయం.
పోలిక పట్టిక
లక్షణంFR4 PCBAఅల్యూమినియం MCPCB థర్మల్ కండక్టివిటీ పేలవమైన (0.3-0.5 W/m·K) మంచిది నుండి అద్భుతమైనది (1-9 W/m·K) వెయిట్లైట్ మోడరేట్ ధర (తక్కువ వాల్యూమ్) తక్కువ మోడరేట్ (FR4 కంటే 30-50% ఎక్కువ) LED జీవితకాలం 100,00mA300,0000 గంటలు గంటల ఉత్తమ అప్లికేషన్ తక్కువ-పవర్ (<12W), రీప్లేస్ చేయగల బల్బ్ మీడియం నుండి అధిక-పవర్ సీలింగ్ ఫిక్చర్లు
డెసిషన్ మ్యాట్రిక్స్
సీలింగ్ లైట్ పవర్ సిఫార్సు చేయబడిన PCBA మెటీరియల్ కారణం5W-12W (చిన్న ఫ్లష్ మౌంట్)FR4 (2-లేయర్)తక్కువ ధర, ఆమోదయోగ్యమైన హీట్12W-25W (ప్రామాణిక సీలింగ్)అల్యూమినియం MCPCB (1-2 W/m·K)థర్మల్ మేనేజ్మెంట్ క్రిటికల్ (25W-minpers forms-50W) W/m·K) LED వేడెక్కడాన్ని నిరోధిస్తుంది50W+ (వాణిజ్య) ప్రీమియం అల్యూమినియం (5-9 W/m·K) లేదా విశ్వసనీయత కోసం కాపర్ కోర్ తప్పనిసరి
నియమం:15W కంటే ఎక్కువ సీలింగ్ లైట్ల కోసం, అల్యూమినియం MCPCBని ఉపయోగించండి. FR4 హీట్ బిల్డప్ కారణంగా అకాల LED వైఫల్యానికి కారణమవుతుంది.
సీలింగ్ లైట్ PCBA కోసం డ్రైవర్ టోపోలాజీ
సీలింగ్ లైట్ PCBAలు రెండు ప్రధాన డ్రైవర్ నిర్మాణాలను ఉపయోగిస్తాయి: ఇంటిగ్రేటెడ్ (ఒకే బోర్డ్లోని భాగాలు) లేదా రిమోట్ (ప్రత్యేక డ్రైవర్ బోర్డు).
ఇంటిగ్రేటెడ్ వర్సెస్ రిమోట్ డ్రైవర్
ఆస్పెక్ట్ ఇంటిగ్రేటెడ్ డ్రైవర్ (COB లేదా లీనియర్) రిమోట్ డ్రైవర్ (ప్రత్యేక బోర్డ్)డ్రైవర్ స్థానం LEDs వలె అదే PCBAలో, వైర్ల ద్వారా కనెక్ట్ చేయబడిన ప్రత్యేక బోర్డ్ విలక్షణమైన పవర్5W-25W15W-100W+Efficiency80-88%85-93%ఫ్లికర్ పనితీరు సరైన వడపోత సరళమైన డ్రైవరుతో పేలవంగా ఉంటుంది. అనుకూలత లిమిటెడ్ (TRIAC మాత్రమే)విస్తృత (0-10V, TRIAC, DALI)ఖరీదు తక్కువ (సింగిల్ బోర్డ్)ఎక్కువ (రెండు బోర్డులు)అత్యుత్తమ ఖర్చు-సెన్సిటివ్, నాన్-డిమ్మింగ్ ఫిక్చర్లు వాణిజ్యపరమైన, మసకబారిన, అధిక-శక్తి
స్థిరమైన కరెంట్ vs. స్థిరమైన వోల్టేజ్
డ్రైవర్ టైప్ బెస్ట్ లాభనష్టాలు స్థిరమైన కరెంట్ (CC)డైరెక్ట్-డ్రైవ్ LED స్ట్రింగ్లు సరళమైనవి, తక్కువ భాగాలు LED గణన తప్పనిసరిగా డ్రైవర్ వోల్టేజ్తో సరిపోలాలి స్థిరమైన వోల్టేజ్ (CV)మాడ్యులర్ ఫిక్చర్లు బహుళ బోర్డ్లతో స్టాండర్డ్ 12V/24V, విస్తరించడానికి సులభమైన ప్రత్యేక కరెంట్-పరిమితి రెసిస్టర్లు అవసరం
సీలింగ్ లైట్ PCBA కోసం సిఫార్సు:ఇంటిగ్రేటెడ్ డిజైన్ల కోసం స్థిరమైన ప్రస్తుత డ్రైవర్ టోపోలాజీని ఉపయోగించండి. ఇది అదనపు రెసిస్టర్లు లేకుండా స్థిరమైన LED కరెంట్ను అందిస్తుంది.
సీలింగ్ లైట్ PCBA కోసం థర్మల్ మేనేజ్మెంట్
LED జీవితకాలం యొక్క ప్రధాన శత్రువు వేడి. LED జంక్షన్ ఉష్ణోగ్రతలో ప్రతి 10°C తగ్గింపునకు, జీవితకాలం రెట్టింపు అవుతుంది.
థర్మల్ పాత్ డిజైన్
సీలింగ్ లైట్ PCBA కోసం థర్మల్ మార్గం ఈ క్రమాన్ని అనుసరిస్తుంది:
LED జంక్షన్ → LED థర్మల్ ప్యాడ్ → PCBA కాపర్ → విద్యుద్వాహక పొర (MCPCB) → అల్యూమినియం బేస్ → ఫిక్చర్ హౌసింగ్ → గది గాలి
బలహీనమైన లింక్:విద్యుద్వాహక పొర (కాపర్ సర్క్యూట్ మరియు అల్యూమినియం బేస్ మధ్య ఇన్సులేషన్). ప్రామాణిక విద్యుద్వాహకము 1-3 W/m·K వాహకతను కలిగి ఉంటుంది. ప్రీమియం విద్యుద్వాహకము 5-9 W/m·Kకి చేరుకుంటుంది.
LED ప్యాడ్ డిజైన్ నియమాలు
డిజైన్ ఎలిమెంట్ అవసరం LED9-12 వయాస్ (0.3 మిమీ వ్యాసం) కింద థర్మల్ వయాస్ అధిక-పవర్ LED ద్వారా ఫిల్లింగ్ మరియు క్యాప్డ్ (పైన టంకం వేయడానికి అనుమతిస్తుంది) కాపర్ ప్యాడ్ పరిమాణం కనిష్ట 2x LED థర్మల్ ప్యాడ్ సైజుసోల్డర్ కవరేజ్ 80-90% థర్మల్ ప్యాడ్ ప్రాంతం (ఎక్స్-రే నుండి గరిష్టంగా 5 వరకు తనిఖీ ప్రాంతం)
థర్మల్ ధృవీకరణ
ఉత్పత్తి పరీక్ష:అసెంబ్లీ తర్వాత, 1 గంటకు పూర్తి శక్తితో సీలింగ్ లైట్ను అమలు చేయండి. ఇన్ఫ్రారెడ్ కెమెరాను ఉపయోగించి LED ప్యాడ్ల వద్ద ఉష్ణోగ్రతను కొలవండి.
ఉష్ణోగ్రత (LED ప్యాడ్) గ్రేడ్ ఆశించిన జీవితకాలం<50°CEఅద్భుతమైన70,000+ గంటలు50-60°Cమంచి50,000-70,000 గంటలు60-70°CAఆమోదించదగినది30,000-50,000 గంటలు>70°Cవైఫల్యం,00 గంటలు<20
సీలింగ్ లైట్ PCBA కోసం PCB లేఅవుట్ నియమాలు
రూల్ 1: సిమెట్రిక్ LED ప్లేస్మెంట్
హాట్ స్పాట్లను నివారించడానికి మరియు ఏకరీతి కాంతి పంపిణీని నిర్ధారించడానికి PCBA అంతటా LED లను సమానంగా ఉంచండి. రౌండ్ సీలింగ్ లైట్ల కోసం:
- కేంద్రీకృత వృత్తాలలో LED లను అమర్చండి
- ప్రక్కనే ఉన్న LED ల మధ్య సమాన అంతరం
- బోర్డు అంచు నుండి స్థిరమైన దూరాన్ని నిర్వహించండి
రూల్ 2: షార్ట్ హై-కరెంట్ ట్రేసెస్
హై-కరెంట్ ట్రేస్లు (LED పవర్ మరియు గ్రౌండ్) వీలైనంత తక్కువగా మరియు వెడల్పుగా ఉండాలి. అవసరమైన వెడల్పును లెక్కించండి:
2 oz రాగి కోసం, 20°C ఉష్ణోగ్రత పెరుగుదల:
- వెడల్పు (మిల్స్) = ప్రస్తుత (ఆంప్స్) × 35
ఉదాహరణ: 300mA (0.3A) ట్రేస్ → 0.3 × 35 = 10.5 mills (0.27mm) కనిష్ట
50% భద్రతా మార్జిన్ను జోడించండి:300mA ట్రేస్ల కోసం 16 mills (0.4mm) ఉపయోగించండి.
రూల్ 3: ప్రత్యేక AC మరియు DC విభాగాలు
PCBA ఇంటిగ్రేటెడ్ AC-DC కన్వర్టర్ని కలిగి ఉంటే:
- బోర్డు యొక్క ఒక అంచు వద్ద AC ఇన్పుట్ (హై-వోల్టేజ్) ఉంచండి
- AC మరియు తక్కువ-వోల్టేజ్ DC ట్రేస్ల మధ్య 3mm క్రీపేజ్ దూరాన్ని నిర్వహించండి
- స్థలం గట్టిగా ఉన్నట్లయితే PCBలో భౌతిక స్లాట్ లేదా కందకాన్ని ఉపయోగించండి
రూల్ 4: గ్రౌండ్ కోసం కాపర్ పోర్
LED రిటర్న్ల కోసం పై పొరపై (MCPCB, సర్క్యూట్ లేయర్ కోసం) ఘనమైన రాగి పోయడాన్ని ఉపయోగించండి. ఇది వోల్టేజ్ తగ్గుదలని తగ్గిస్తుంది మరియు ఉష్ణ వ్యాప్తిని మెరుగుపరుస్తుంది.
రూల్ 5: డైసీ-చైన్ పవర్ డిస్ట్రిబ్యూషన్
పొడవైన సీలింగ్ లైట్ల కోసం (లీనియర్ లేదా దీర్ఘచతురస్రాకారం), మునుపటి స్ట్రింగ్ చివరి నుండి LED లను అందించడం కంటే సెంట్రల్ బస్గా రూట్ పవర్ ట్రేస్ చేస్తుంది.
సీలింగ్ లైట్ PCBA లేఅవుట్ ఉదాహరణ (రౌండ్)

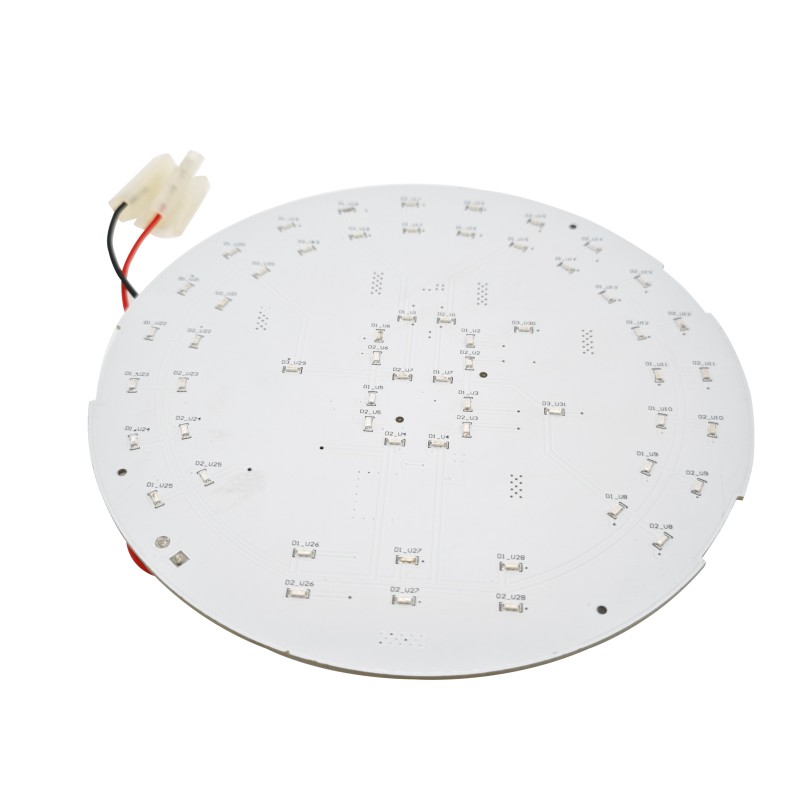

ఒక సాధారణ రౌండ్ సీలింగ్ లైట్ PCBA (150mm వ్యాసం, 36 LEDలు) ఈ లేయర్ స్టాక్ను కలిగి ఉంటుంది:
లేయర్ఫంక్షన్కాపర్ వెయిట్టాప్ (సర్క్యూట్ లేయర్)LED ప్యాడ్లు, ట్రేస్లు, డ్రైవర్ కాంపోనెంట్స్2 ozడైలెక్ట్రిక్ లేయర్ ఎలక్ట్రికల్ ఐసోలేషన్75-100 µmఅల్యూమినియం బేస్ హీట్ స్ప్రెడింగ్ మరియు మెకానికల్ సపోర్ట్ 1.6 మిమీ మందం దిగువ (ఐచ్ఛికం) సెకండరీ కాంపోనెంట్లు/ఒక టంకము మాత్రమే
ఫ్లికర్ మరియు డిమ్మింగ్ పరిగణనలు
ఫ్లికర్ యొక్క కారణాలు
డ్రైవర్ అవుట్పుట్ కరెంట్ గణనీయమైన అలలను కలిగి ఉన్నప్పుడు LED ఫ్లికర్ ఏర్పడుతుంది. సాధారణ కారణాలు:
- తగినంత అవుట్పుట్ కెపాసిటెన్స్ లేదుడ్రైవర్ లో
- పేలవమైన TRIAC డిమ్మర్ అనుకూలత(కెపాసిటివ్ లోడ్లతో లీడింగ్ ఎడ్జ్ డిమ్మర్లు)
- తక్కువ-ఫ్రీక్వెన్సీ PWM డిమ్మింగ్(<1 kHz)
ఫ్లికర్ మెట్రిక్స్
MetricGoodAcceptablePoorPercent flicker (100Hz)<10%10-30%>30%Flicker index<0.10.1-0.3>0.3Flicker frequency>1 kHz100-1000 Hz<100 Hz
ఫ్లికర్ తగ్గింపు పద్ధతులు
TechniqueEffectCost ImpactAdd బల్క్ అవుట్పుట్ కెపాసిటర్ (100-470µF) 100-120 Hz రిప్పుల్లో తగ్గిస్తుంది ($0.10-0.30) PWM డిమ్మింగ్ ఫ్రీక్వెన్సీని > 4 kHzకి పెంచండి టోపోలాజీ మెరుగైన వోల్టేజ్ నియంత్రణ మోడరేట్ ($0.50-1.00)
వర్తింపు మరియు ధృవీకరణ
మార్కెట్ ద్వారా అవసరమైన ధృవపత్రాలు
మార్కెట్ సర్టిఫికేషన్ ఆవశ్యకత USAUL 1598 లేదా UL 8750 LED దీపాల కోసం భద్రత కెనడాCSA C22.2 నం. 250.0 లైటింగ్ ఫిక్చర్ల కోసం భద్రతEUCE (LVD, EMC, RoHSని కలిగి ఉంటుంది) భద్రత, ఉద్గారాలు, సాధారణ 2030 ప్రమాదకర పదార్థాలు లైటింగ్ ఎనర్జీ ఎఫిషియెన్సీ (US)ఎనర్జీ స్టార్ లేదా DLCCrebate అర్హత, యుటిలిటీ అవసరాలు
సాధారణ వర్తింపు పరీక్షలు
TestStandardCriteriaడైఎలెక్ట్రిక్ స్ట్రెంత్ (హైపాట్) UL 87501500V AC 1 నిమిషం పాటు, బ్రేక్డౌన్ గ్రౌండ్ కంటిన్యూటీ UL 8750<0.1Ω గ్రౌండ్ టెర్మినల్ మరియు ఎక్స్పోజ్డ్ metalEMI (కండక్ట్ చేయబడింది & రేడియేటెడ్) FCC పార్ట్ 15 (US) లేదా EN 550015 పరిమితి మరియు EN 55015 పరిమితి వాణిజ్యపరంగా THDEenergy StarPF >0.90, THD <20%
సీలింగ్ లైట్ PCBA FAQలు
Q1: నేను 120V మరియు 277V వాణిజ్య అనువర్తనాల కోసం ఒకే సీలింగ్ లైట్ PCBAని ఉపయోగించవచ్చా?
జ:లేదు, యూనివర్సల్ ఇన్పుట్ డ్రైవర్ లేకుండా కాదు. సాంకేతిక విచ్ఛిన్నం ఇక్కడ ఉంది:
120V AC కోసం ప్రత్యేకంగా రూపొందించబడిన PCBA సుమారు 200V DC బస్ వోల్టేజ్ (సరిదిద్దిన తర్వాత) కోసం రేట్ చేయబడిన భాగాలను ఉపయోగిస్తుంది. 277V AC వద్ద, సరిదిద్దబడిన DC బస్సు సుమారు 390V DC. ఇది ప్రామాణిక 120V-రేటెడ్ కెపాసిటర్లు, MOSFETలు మరియు డయోడ్ల వోల్టేజ్ రేటింగ్ను మించిపోయింది.
కాంపోనెంట్ వోల్టేజీని తగ్గించే అవసరాలు:
కాంపోనెంట్120V రేటింగ్277V రేటింగ్ఇన్పుట్ కెపాసిటర్200V400-450VMOSFET250-300V500-600Vరెక్టిఫైయర్ డయోడ్లు200V400VCreepage దూరం1.5mm3.0mm
రెండు వోల్టేజీల కోసం మీకు ఒకే PCBA అవసరమైతే:
- పేర్కొనండి aయూనివర్సల్ ఇన్పుట్ డ్రైవర్90-277V AC రేట్ చేయబడింది
- 400V DC బస్ కనిష్టంగా రేట్ చేయబడిన భాగాలను ఉపయోగించండి
- AC లైన్లు మరియు తక్కువ-వోల్టేజ్ విభాగాల మధ్య 3mm కోసం PCB క్రీపేజ్ని డిజైన్ చేయండి
- 10-20% అధిక కాంపోనెంట్ ధరను ఆశించండి
ప్రత్యామ్నాయం:రెండు PCBA వేరియంట్లను సృష్టించండి---ఒకటి 120V (తక్కువ ధర) మరియు 277V (అధిక వోల్టేజ్ రేటింగ్) కోసం ఒకటి. వాణిజ్య లైటింగ్ తయారీలో ఇది సాధారణం.
Q2: TRIAC వాల్ డిమ్మర్తో నా సీలింగ్ లైట్ PCBA సరిగ్గా పని చేస్తుందని నేను ఎలా నిర్ధారించుకోవాలి?
జ:సీలింగ్ లైట్ PCBA డిజైనర్లకు TRIAC మసకబారిన అనుకూలత ఒక సాధారణ సవాలు. ఇంజనీరింగ్ విధానం ఇక్కడ ఉంది:
సమస్య:TRIAC డిమ్మర్లు ప్రకాశించే బల్బుల (రెసిస్టివ్ లోడ్లు) కోసం రూపొందించబడ్డాయి. LEDలు రియాక్టివ్ లోడ్ను అందజేస్తాయి, ఇది TRIAC మిస్ఫైర్కు కారణమవుతుంది, ఇది ఫ్లికర్, ఫ్లాషింగ్ లేదా 30% కంటే తక్కువ డిమ్లో వైఫల్యానికి దారితీస్తుంది.
పరిష్కారం 1 - బ్లీడర్ రెసిస్టర్ (నిష్క్రియ):
AC ఇన్పుట్లో బ్లీడర్ రెసిస్టర్ను (10-50 kΩ, 1-2W) జోడించండి. ప్రతి అర్ధ-చక్రం సమయంలో TRIAC సరిగ్గా నిర్వహించేందుకు ఇది తగినంత కరెంట్ (5-15 mA) తీసుకుంటుంది.
ఫలితం:లో-ఎండ్ డిమ్మింగ్ను మెరుగుపరుస్తుంది (సాధారణంగా 10-15% కనిష్టంగా). స్టాండ్బై నష్టాన్ని 1-2W జోడిస్తుంది.
పరిష్కారం 2 - యాక్టివ్ బ్లీడర్ సర్క్యూట్ (ప్రాధాన్యత):
యాక్టివ్ బ్లీడర్ (IC-నియంత్రిత) TRIAC మిస్ ఫైర్ అయినప్పుడు మాత్రమే కరెంట్ని తీసుకుంటుంది. సమర్థత నష్టం సున్నాకి దగ్గరగా ఉంది.
పరిష్కారం 3 - TRIAC-డిమ్మింగ్ డ్రైవర్ ICని పేర్కొనండి:
అనేక వాణిజ్య LED డ్రైవర్ ICలు అంతర్నిర్మిత TRIAC డిమ్మింగ్ డిటెక్షన్ మరియు బ్లీడర్ నియంత్రణను కలిగి ఉంటాయి. ఉదాహరణలు:
- TI LM3447(TRIAC మసకబారిన LED డ్రైవర్)
- MPS MP4030(TRIAC డిమ్మింగ్ ప్రైమరీ-సైడ్ రెగ్యులేటర్)
పరీక్ష అవసరం:కనీసం 5 విభిన్న TRIAC డిమ్మర్ మోడల్లతో (లుట్రాన్, లెవిటన్, లెగ్రాండ్) డిమ్మింగ్ అనుకూలతను ధృవీకరించండి. Dimmers వారి హోల్డింగ్ ప్రస్తుత అవసరాలు గణనీయంగా మారుతూ ఉంటాయి.
ఫీల్డ్ వైఫల్యం గుర్తు:సీలింగ్ లైట్ 50% కంటే తక్కువ మసకబారినప్పుడు లేదా మెరుస్తున్నట్లయితే, బ్లీడర్ సర్క్యూట్ సరిపోదు.
Q3: సీలింగ్ లైట్ PCBA తయారీలో అత్యంత సాధారణ నాణ్యత సమస్యలు ఏమిటి?
జ:వేలాది ఉత్పత్తి తనిఖీల ఆధారంగా, ఈ ఐదు లోపాలు సీలింగ్ లైట్ PCBA నాణ్యత సమస్యలలో 80% పైగా ఉన్నాయి.
DefectFrequencyRoot CauseDetection MethodRework CostLED tombstoning1-5%LED ప్యాడ్లపై అసమాన టంకము పేస్ట్ వాల్యూమ్AOIఅధిక (LEDలు దెబ్బతిన్నాయి) LEDs కింద సోల్డర్ శూన్యాలు సాధారణంగా ట్రాప్ చేయబడిన ఫ్లక్స్ వాయువులు రిఫ్లోఎక్స్-రే తనిఖీ సమయంలో LEDsCommonTrapped flux gases None లేదా LED ప్లేస్మెంట్ లోపం విజువల్ లేదా AOI (రంగు/మార్కింగ్)చాలా ఎక్కువ (స్క్రాప్ బోర్డ్)డ్రైవర్లో కోల్డ్ సోల్డర్ జాయింట్లు IC1-3%తగినంత రిఫ్లో ఉష్ణోగ్రతAOI లేదా మాన్యువల్ ఇన్స్పెక్షన్ మీడియం (రీవర్క్ సాధ్యమే)తగినంత థర్మల్ పేస్ట్ లేదు (MCPCB)5-10%అస్థిరమైన అప్లికేషన్పుల్ టెస్ట్ లేదా థర్మల్ ఇమేజింగ్ తక్కువ
నివారణ వ్యూహాలు:
LED టోంబ్స్టోనింగ్:
- LED ప్యాడ్ల కంటే కొంచెం పెద్దగా ఉండే స్టెన్సిల్ ఎపర్చర్లను ఉపయోగించండి (1:1.1 నిష్పత్తి)
- రిఫ్లో ప్రొఫైల్ లిక్విడస్ (TAL) కంటే ఎక్కువ 60-90 సెకన్ల సమయం ఉందని నిర్ధారించుకోండి
రివర్స్ పోలారిటీ LED లు:
- స్పష్టమైన ధ్రువణ మార్కింగ్తో LED లను ఉపయోగించండి (యానోడ్/కాథోడ్)
- ధ్రువణత తనిఖీతో ఆటోమేటెడ్ ఆప్టికల్ ఇన్స్పెక్షన్ (AOI)ని అమలు చేయండి
- ఫ్లయింగ్ ప్రోబ్ లేదా బెడ్-ఆఫ్-నెయిల్స్పై 100% ధ్రువణ పరీక్షను అమలు చేయండి
కోల్డ్ టంకము కీళ్ళు:
- రిఫ్లో గరిష్ట ఉష్ణోగ్రతను ధృవీకరించండి (సీసం-రహిత SAC305 కోసం 245-260°C)
- ప్రొఫైలర్తో ప్రతిరోజూ ఓవెన్ ప్రొఫైల్ను పర్యవేక్షించండి (బ్యాచ్కి ఒక్కసారి మాత్రమే కాదు)
తగినంత థర్మల్ పేస్ట్ (MCPCB నుండి హీట్సింక్ వరకు):
- థర్మల్ పేస్ట్ కోసం స్టెన్సిల్ లేదా స్క్రీన్ ప్రింటింగ్ ఉపయోగించండి (మాన్యువల్ అప్లికేషన్ కాదు)
- లక్ష్యం 0.3-0.5mm పేస్ట్ మందం
- మౌంట్ చేసిన తర్వాత కవరేజీని ధృవీకరించండి (థర్మల్ పేస్ట్ అంచులను కొద్దిగా పిండాలి)
ఇన్కమింగ్ సీలింగ్ లైట్ PCBA తనిఖీ కోసం క్వాలిటీ కంట్రోల్ చెక్లిస్ట్:
తనిఖీ అంశం విధానం అంగీకార ప్రమాణాలుLED ధ్రువణత విజువల్ లేదా AOI100% సరిసోల్డర్ జాయింట్లు (పవర్ కాంపోనెంట్లు)AOINo బ్రిడ్జింగ్, తగినంత సోల్డర్ LED శూన్యాలు లేవు ఎక్స్-రే (నమూనా 5-10%)<25% ప్రతి ప్యాడ్ థర్మల్ పేస్ట్ విజువల్ ఎట్-ఎడ్జ్ ఎడ్జ్ స్క్వీజ్ ప్రోబ్ లేదా బెడ్-ఆఫ్-నెయిల్స్ ఓపెన్/షార్ట్, LED ఫార్వర్డ్ వోల్టేజ్ చెక్
సీలింగ్ లైట్ PCBA తయారీ చెక్లిస్ట్
ఉత్పత్తి దశ ఆవశ్యకతPCB ఇన్కమింగ్ ఇన్స్పెక్షన్ లేదు వార్పేజ్, సరైన మందం, ENIG ముగింపు కనిపిస్తుంది దృశ్య మరియు గేజ్ కొలతలు సోల్డర్ పేస్ట్ ప్రింటింగ్ స్టెన్సిల్ మందం 0.1-0.12mm, ఎపర్చరు అమరిక ±0.05mmSPI (టంకము పేస్ట్ తనిఖీ) ప్లేస్మెంట్ తర్వాత రిఫ్లో టంకంపీక్ 245-260°C, TAL 60-90 సెకన్లు ఒక్కో బ్యాచ్కు ప్రొఫైలర్ డేటా థర్మల్ పేస్ట్ అప్లికేషన్0.3-0.5mm మందం, పూర్తి కవరేజ్ బరువు చెక్ + విజువల్ హీట్సింక్ మౌంటు ఏకరీతి పీడనం, గ్యాప్స్క్రీవ్ టార్క్ స్పెసిఫికేషన్, LED కరెంట్ కొలత నిర్దేశిత పరీక్ష/ప్రారంభ పరీక్ష
సారాంశం: మంచి నాణ్యమైన సీలింగ్ లైట్ PCBA చెక్లిస్ట్
మంచి నాణ్యమైన సీలింగ్ లైట్ PCBA ఖర్చు, థర్మల్ పనితీరు మరియు సమ్మతిని బ్యాలెన్స్ చేస్తుంది. స్టాండర్డ్ రెసిడెన్షియల్ ఫిక్చర్ల కోసం (15-25W), అల్యూమినియం MCPCB 2 oz రాగి, స్థిరమైన కరెంట్ డ్రైవర్ మరియు 60°C కంటే తక్కువ LED ప్యాడ్ ఉష్ణోగ్రతలు స్థిరంగా 50,000+ గంటల జీవితకాలం సాధిస్తాయి. వాణిజ్య మసకబారిన ఫిక్చర్ల కోసం, TRIAC-అనుకూల డ్రైవర్ ICలు మరియు బ్లీడర్ సర్క్యూట్లను జోడించండి. అత్యంత సాధారణ తయారీ లోపాలు---LED టోంబ్స్టోనింగ్, రివర్స్ పోలారిటీ మరియు కోల్డ్ జాయింట్లు---AOI తనిఖీ మరియు నియంత్రిత రిఫ్లో ప్రొఫైల్లతో నివారించవచ్చు.
| డిజైన్ ఎలిమెంట్ | అవసరం |
|---|---|
| PCB పదార్థం | >15W కోసం అల్యూమినియం MCPCB; <12W కోసం FR4 ఆమోదయోగ్యమైనది |
| రాగి బరువు | పవర్ ట్రేస్ కోసం 2 oz; సిగ్నల్ కోసం 1 oz |
| థర్మల్ నిర్వహణ | LEDకి 9+ థర్మల్ వయాస్; పూర్తి లోడ్ వద్ద LED ప్యాడ్ ఉష్ణోగ్రత <60°C |
| డ్రైవర్ టోపోలాజీ | స్థిరమైన కరెంట్ (ఇంటిగ్రేటెడ్ లేదా రిమోట్) |
| ఫ్లికర్ నియంత్రణ | అవుట్పుట్ కెపాసిటెన్స్ 100-470µF; ఉపయోగించినట్లయితే PWM డిమ్మింగ్ >4 kHz |
| డిమ్మింగ్ అనుకూలత | TRIAC కోసం బ్లీడర్ సర్క్యూట్; ఉత్తమ ఫలితాల కోసం మసకబారిన ICని అంకితం చేశారు |
| వోల్టేజ్ రేటింగ్ | గరిష్ట ఇన్పుట్ వోల్టేజ్ (120V లేదా 277V లేదా యూనివర్సల్) కోసం రేట్ చేయబడిన భాగాలు |
| ధృవపత్రాలు | లక్ష్య మార్కెట్ ఆధారంగా UL లేదా CE; కమర్షియల్ కోసం ఎనర్జీ స్టార్ |
| తయారీ తనిఖీ | AOI (LED ధ్రువణత, టంకము కీళ్ళు), X- రే (శూన్యాలు), విద్యుత్ పరీక్ష |
