ఈ గైడ్ మీరు తెలుసుకోవలసిన సాంకేతిక లక్షణాలు, తయారీ ప్రమాణాలు మరియు అప్లికేషన్-నిర్దిష్ట అవసరాలను విచ్ఛిన్నం చేస్తుంది.
LED డ్రైవర్ PCBA అంటే ఏమిటి?

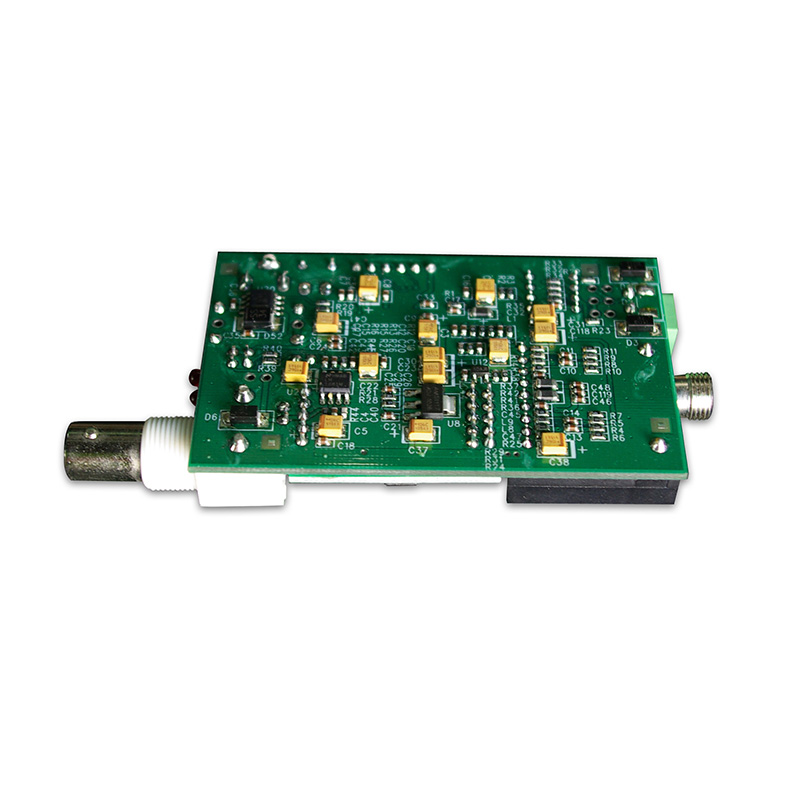

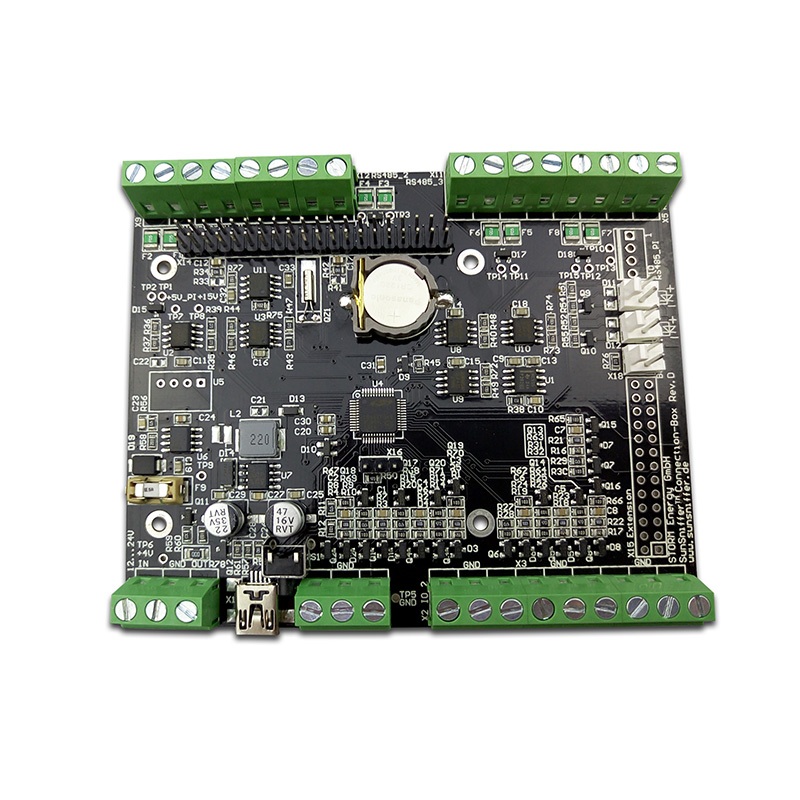

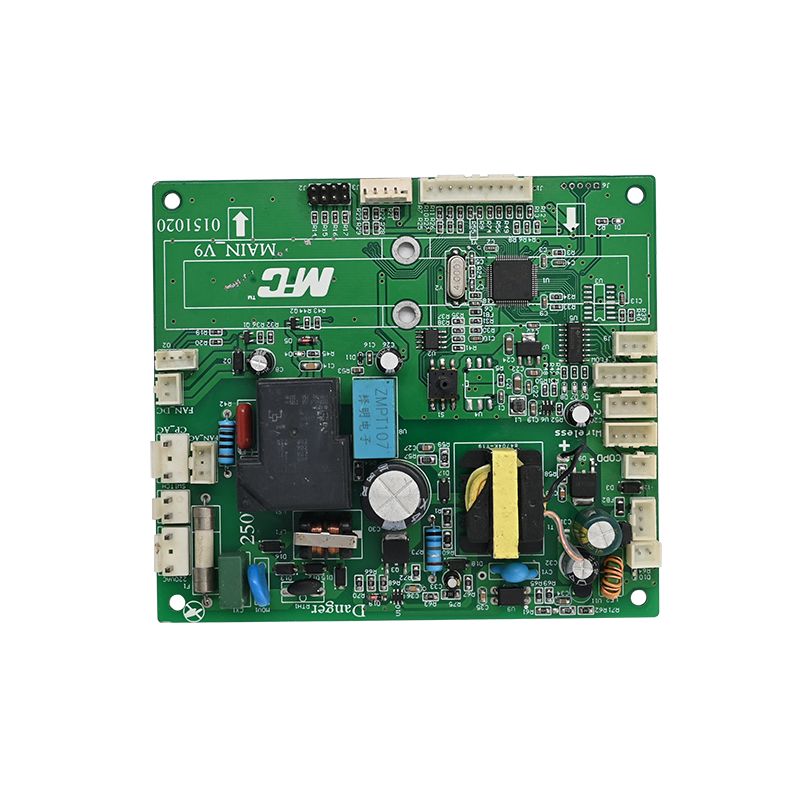

LED డ్రైవర్ PCBA అనేది LED లైట్ సోర్స్కు శక్తిని నియంత్రించే పూర్తి అసెంబుల్డ్ బోర్డ్. ప్రామాణిక PCBల వలె కాకుండా, ఈ సమావేశాలు నిర్దిష్ట భాగాలను ఏకీకృతం చేస్తాయి:
- డ్రైవర్ ICలు:స్థిరమైన కరెంట్ లేదా స్థిరమైన వోల్టేజ్ నియంత్రకాలు (ఉదా., ON సెమీకండక్టర్, TI, Nexperia).
- ట్రాన్స్ఫార్మర్లు/ఇండక్టర్లు:ఫ్లైబ్యాక్ లేదా బూస్ట్ వంటి పవర్ కన్వర్షన్ టోపోలాజీల కోసం.
- హీట్ సింక్లు & థర్మల్ వయాస్:క్లిష్టమైన భాగాల జంక్షన్ ఉష్ణోగ్రతను నిర్వహించడానికి.
- కనెక్టర్లు:అస్పష్టత నియంత్రణ (0-10V, PWM) మరియు AC/DC ఇన్పుట్ కోసం.
థర్మల్ రన్అవేని నిరోధించడానికి LED లకు ఖచ్చితమైన కరెంట్ నియంత్రణ అవసరం కాబట్టిPCBAడిజైన్ తప్పనిసరిగా విద్యుత్ ఐసోలేషన్ మరియు వేడి వెదజల్లడానికి ప్రాధాన్యత ఇవ్వాలి.
కీలక సాంకేతిక పారామితులు (డేటాషీట్ అంతర్దృష్టులు)
మీ అసెంబ్లీ పరిశ్రమ ప్రమాణాలకు అనుగుణంగా ఉందని నిర్ధారించుకోవడానికి, మీరు మీ తయారీదారుతో ఈ పారామితులను తప్పనిసరిగా ధృవీకరించాలి. ప్రస్తుత IPC మరియు కాంపోనెంట్ ప్రమాణాల ఆధారంగా, క్లిష్టమైన కొలమానాలు ఇక్కడ ఉన్నాయి.
సాధారణ లక్షణాలు
పారామీటర్ స్టాండర్డ్ వాల్యూ / రేంజ్ ఇండస్ట్రీ స్టాండర్డ్ బేస్ మెటీరియల్FR4 (Tg 125°C నిమి), మెటల్ కోర్ (MCPCB)IPC-4101/21రాగి మందం1 oz నుండి 4 oz (బాహ్య పొరలు)IPC-6012 క్లాస్ 2PCB మందం 0.031" నుండి 0.031 (అనుకూలీకరించదగినది)IPC-600Surface FinishENIG (ఎలక్ట్రోలెస్ నికెల్ ఇమ్మర్షన్ గోల్డ్) లేదా లీడ్-రహిత HASLRoHS 2002/95/ECSolder MaskLPI (లిక్విడ్ ఫోటో చిత్రించదగినది) -- ఆకుపచ్చ/తెలుపు/నలుపు ఐపీసీ-SM-B40C
ఎలక్ట్రికల్ & థర్మల్ పనితీరు
పరామితి షరతులు రేటింగ్ మాక్స్ అవుట్పుట్ ప్రస్తుత అధిక-ప్రస్తుత ఛానెల్లు (ఆటోమోటివ్) ఒక్కో ఛానెల్కు గరిష్టంగా 8A వరకు గరిష్ట సరఫరా వోల్టేజ్DC ఇన్పుట్ 75Vజంక్షన్ టెంప్ వరకు (Tj)ఆపరేషన్ రేంజ్-40°C నుండి +150°C థర్మల్ రెసిస్టెన్స్ (θJAపై 6వ సంవత్సరం) ప్యాకేజీలు) ఫ్రీక్వెన్సీబూస్ట్/బక్ కన్వర్టర్లను 100kHz నుండి 10MHzకి మార్చడం
ఫారమ్ ఫ్యాక్టర్ నోట్:ఆధునిక కాంపాక్ట్ డిజైన్లు లెగసీ SOT223 ప్యాకేజీలతో పోలిస్తే 90% వరకు బోర్డు స్థలాన్ని ఆదా చేయడానికి DFN ప్యాకేజీలను (2x2mm) ఉపయోగించుకుంటాయి.
డిజైన్ & అసెంబ్లీ: టాప్ 4 ఇంజనీరింగ్ ఫోకస్ పాయింట్స్
కలవడానికిEEATప్రమాణాలు, మేము ధృవీకరించదగిన తయారీ గమనికలు మరియు వాస్తవ-ప్రపంచ ఇంజనీరింగ్ డేటాపై ఆధారపడతాము.
1. థర్మల్ మేనేజ్మెంట్ స్ట్రాటజీ
విద్యుద్విశ్లేషణ కెపాసిటర్లకు వేడి శత్రువు మరియు LED డైస్.
- ప్లేస్మెంట్ ద్వారా:కాపర్ గ్రౌండ్ ప్లేన్కు వేడిని బదిలీ చేయడానికి IC ప్యాడ్ కింద థర్మల్ వయాస్ శ్రేణులను ఉపయోగించండి.
- రాగి పోయడం:బాహ్య పొర రాగి మందం ఉండాలి2 oz (0.0026 in.) కనిష్టంఅధిక-కరెంట్ ట్రేస్ కోసం.
- తనిఖీ:PCBA యొక్క వార్ప్ మరియు ట్విస్ట్ మించకూడదుఅంగుళానికి 0.0075 inహీట్సింక్ పరిచయాన్ని నిర్ధారించడానికి.
2. దీర్ఘాయువు కోసం కాంపోనెంట్ ఎంపిక
- ఆటోమోటివ్ గ్రేడ్లు:బాహ్య లైటింగ్ కోసం, ఎంచుకోండిAEC-Q101అర్హత కలిగిన డ్రైవర్లు. ఈ భాగాలు సైడ్-వెట్టబుల్ ఫ్లాంక్స్ (SWF)కి మద్దతు ఇస్తాయి, ఇది టంకము కీళ్ల యొక్క ఆటోమేటెడ్ ఆప్టికల్ ఇన్స్పెక్షన్ (AOI)ని అనుమతిస్తుంది---సున్నా-లోపం తయారీకి అవసరం.
- కెపాసిటర్లు:కనిష్టంగా 105°C రేట్ చేయబడిన అధిక అలల కరెంట్ కెపాసిటర్లను ఉపయోగించండి.
3. Solderability మరియు తనిఖీ
- AOI వర్తింపు:లీడ్లెస్ ప్యాకేజీలకు (DFN/QFN) సైడ్-వెట్టబుల్ పార్శ్వాలు లేకుండా ఖరీదైన ఎక్స్-రే తనిఖీ అవసరం. SWF సాంకేతికత ప్రామాణిక AOIని అనుమతిస్తుంది, అసెంబ్లీ ఖర్చులను గణనీయంగా తగ్గిస్తుంది.
- సోల్డర్ మాస్క్ రిజిస్ట్రేషన్:రాగి బహిర్గతం కాకుండా నిరోధించడానికి మిస్-రిజిస్ట్రేషన్ గరిష్టంగా ±0.004 in.
4. ఎలక్ట్రికల్ సేఫ్టీ (క్రీపేజ్ & క్లియరెన్స్)
- AC-DC డ్రైవర్ల కోసం (ఆఫ్-లైన్), అధిక-వోల్టేజ్ ట్రేస్లు (మెయిన్స్) మరియు తక్కువ-వోల్టేజ్ సెకండరీ సైడ్ల మధ్య తగినంత క్లియరెన్స్ ఉండేలా చూసుకోండి.
- మంట రేటింగ్:అన్ని పదార్థాలు తప్పనిసరిగా కలుసుకోవాలిUL94V-0. ఈ రేటింగ్ తప్పనిసరిగా బోర్డు యొక్క టంకము వైపు భౌతికంగా గుర్తించబడాలి.
అప్లికేషన్-నిర్దిష్ట అవసరాలు
LED డ్రైవర్ PCBAపై వివిధ రంగాలు వేర్వేరు ఒత్తిళ్లను విధిస్తాయి.
- ఆటోమోటివ్ హెడ్లైట్లు (ADB):దీనితో అధిక-కరెంట్ (8A+) డ్రైవర్లు అవసరంEMC సమ్మతి (CISPR 25 క్లాస్ 5). బోర్డు పరిమాణం తరచుగా పరిమితం చేయబడుతుంది, 4+ లేయర్ స్టాక్లు అవసరం.
- పారిశ్రామిక హై-బేలు:ఉప్పెన రక్షణ మరియు విస్తృత ఇన్పుట్ వోల్టేజ్ పరిధులపై దృష్టి సారిస్తుంది (90-305V AC).
- వినియోగదారు (LED బల్బులు):వ్యయ-సెన్సిటివ్, సాధారణంగా లీనియర్ డ్రైవర్లతో సింగిల్-లేయర్ అల్యూమినియం PCBలు.
తరచుగా అడిగే ప్రశ్నలు (FAQ)
దీనికి సంబంధించి మూడు సాధారణ సాంకేతిక ప్రశ్నలు క్రింద ఉన్నాయిLED డ్రైవర్ PCBAసోర్సింగ్ మరియు డీబగ్గింగ్.
Q1: భాగాలు కొత్తవి అయినప్పటికీ, కొన్ని నెలల తర్వాత నా LED డ్రైవర్ PCBA ఎందుకు విఫలమవుతుంది?
జ:మూల కారణం దాదాపు ఎల్లప్పుడూ ఉంటుందిఉష్ణ ఒత్తిడిలేదాపేద టంకం. కింది వాటిని తనిఖీ చేయండి:
1. జంక్షన్ ఉష్ణోగ్రత:మీరు డ్రైవర్ IC యొక్క Tc (కేస్ టెంప్)ని కొలిచారా? 85°C కంటే ప్రతి 10°C పెరుగుదలకు, ఒక కెపాసిటర్ జీవితకాలం సగానికి తగ్గిపోతుందనేది ప్రాథమిక నియమం.
2. రాగి ఆకలి:IC యొక్క థర్మల్ ప్యాడ్ సరిగ్గా విక్రయించబడనందున అనేక వైఫల్యాలు సంభవిస్తాయి. ఉపయోగించిసైడ్-వెట్టబుల్ ఫ్లాంక్స్డిజైన్ థర్మల్ ప్యాడ్ పూర్తిగా కనెక్ట్ చేయబడిందని నిర్ధారించుకోవడానికి AOI ధృవీకరణను అనుమతిస్తుంది.
3. మెటీరియల్ Tg:స్టాండర్డ్ FR4 (Tg 130°C) డ్రైవర్ వేడిగా నడుస్తుంటే కాలక్రమేణా క్షీణించవచ్చు. కు అప్గ్రేడ్ చేయండిTg 150°C+లేదా అల్యూమినియం-కోర్ PCBA.
Q2: భారీ ఉత్పత్తికి ముందు ప్రోటోటైప్ LED డ్రైవర్ PCBA నాణ్యతను నేను ఎలా ధృవీకరించాలి?
జ:దృశ్య తనిఖీపై మాత్రమే ఆధారపడవద్దు. మీకు మూడు-దశల ధృవీకరణ ప్రక్రియ అవసరం:
1. ఎలక్ట్రికల్ టెస్ట్ (ఫ్లయింగ్ ప్రోబ్):నెట్ కనెక్టివిటీ యొక్క 100% ధృవీకరణ తప్పనిసరి. అధిక-వోల్టేజ్ మరియు తక్కువ-వోల్టేజ్ నెట్ల మధ్య షార్ట్లు లేవని నిర్ధారించుకోండి.
2. థర్మల్ ఇమేజింగ్:1 గంట పాటు డ్రైవర్ను పూర్తి లోడ్లో అమలు చేయండి. IC కేస్ ఉష్ణోగ్రత డేటాషీట్ స్పెసిఫికేషన్లకు సరిపోతుందో లేదో తనిఖీ చేయడానికి థర్మల్ కెమెరాను ఉపయోగించండి.
3. సోల్డర్ జాయింట్ మైక్రో-సెక్షన్:DFN ప్యాకేజీల కోసం, శూన్యాల కోసం తనిఖీ చేయడానికి మీరు తప్పనిసరిగా నమూనా ఉమ్మడిని క్రాస్-సెక్షన్ చేయాలి. మొత్తం ప్యాడ్ ఏరియాలో శూన్యాలు 25% మించకూడదు.
Q3: "ENIG" ఉపరితల ముగింపు నా LED డ్రైవర్కు ఏమి చేస్తుంది మరియు ఇది అదనపు ధరకు విలువైనదేనా?
జ:ENIG (ఎలక్ట్రోలెస్ నికెల్ ఇమ్మర్షన్ గోల్డ్) అధిక-విశ్వసనీయత LED డ్రైవర్లకు కీలకం.
- ఇది ఎందుకు ముఖ్యమైనది:ప్రామాణిక HASL (హాట్ ఎయిర్ సోల్డర్ లెవలింగ్) అసమాన ఉపరితలాలను వదిలివేస్తుంది. చిన్న పిచ్ LED డ్రైవర్ ICల కోసం (QFN లేదా DFN వంటివి), సరైన టంకం కోసం ఫ్లాట్నెస్ అవసరం.
- "బంగారం" ప్రయోజనం:బంగారం నికెల్ పొరను ఆక్సీకరణం నుండి రక్షిస్తుంది. నికెల్ ఆక్సీకరణం చెందితే, మీరు "బ్లాక్ ప్యాడ్" సిండ్రోమ్ను పొందుతారు, దీని వలన టంకము కీళ్ళు బాగా కనిపిస్తాయి కాని థర్మల్ సైక్లింగ్ కింద పగుళ్లు ఏర్పడతాయి (బహిరంగ లైటింగ్లో సాధారణం).
- తీర్పు:ఆటోమోటివ్ లేదా అవుట్డోర్ ఉపయోగం కోసం, ENIG అనేది చర్చించబడదు. డిస్పోజబుల్ కన్స్యూమర్ బల్బుల కోసం, OSP లేదా HASL సరిపోతుంది.
సారాంశం
ఒక బలమైనLED డ్రైవర్ PCBAఎంచుకున్న IC ద్వారా మాత్రమే నిర్వచించబడదు, కానీ ద్వారారాగి బరువు, వ్యూహం ద్వారా థర్మల్, మరియుఉపరితల ముగింపు. ఎల్లప్పుడూ IPC-6012 క్లాస్ 2 లేదా క్లాస్ 3 సమ్మతిని కోరండి మరియు AOI ధృవీకరణను నిర్ధారించడానికి క్లిష్టమైన ఆటోమోటివ్ అప్లికేషన్ల కోసం సైడ్-వెట్టబుల్ ఫ్లాంక్లకు ప్రాధాన్యత ఇవ్వండి.
ఈ పారామితులకు కట్టుబడి ఉండటం ద్వారా---మా 20 సంవత్సరాల పరిశ్రమ పరీక్ష ద్వారా ధృవీకరించబడింది-మీరు మీ LED శ్రేణికి సరిపోయే డ్రైవర్ జీవితకాలం, సాధారణంగా 50,000+ గంటల L70 పనితీరును నిర్ధారిస్తారు.
