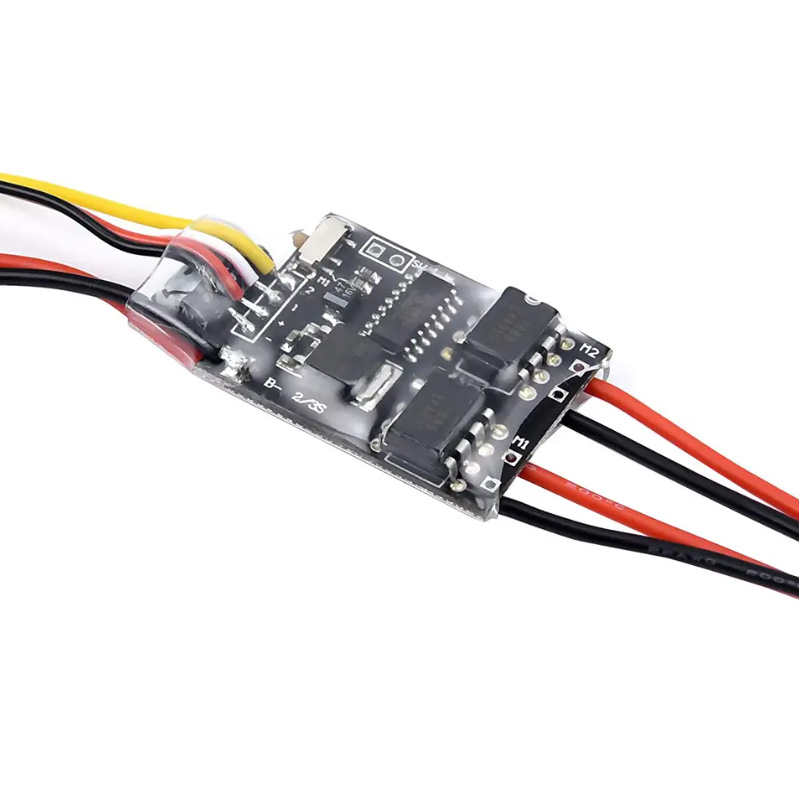

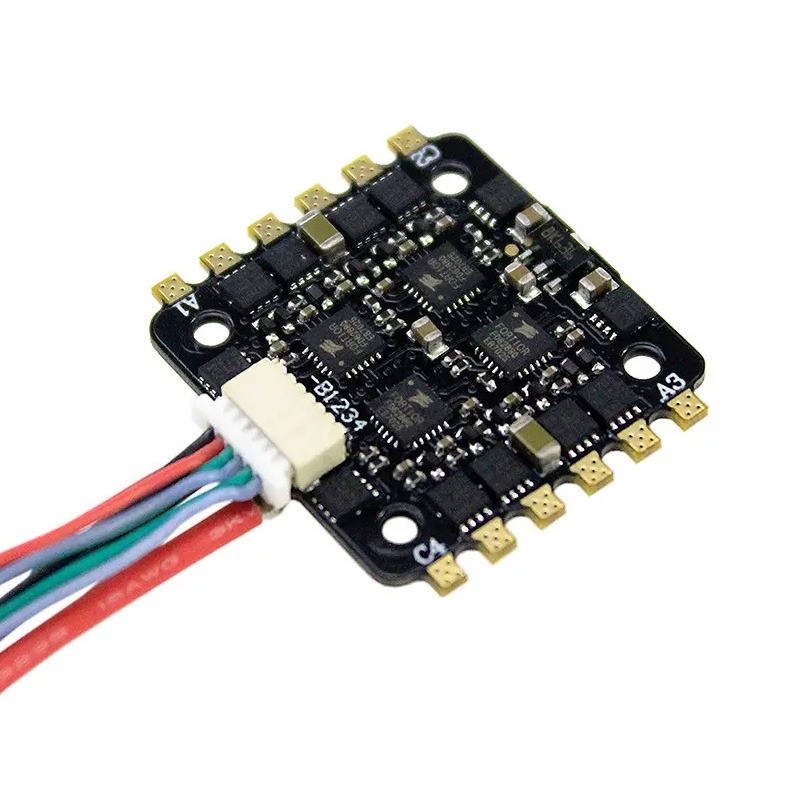

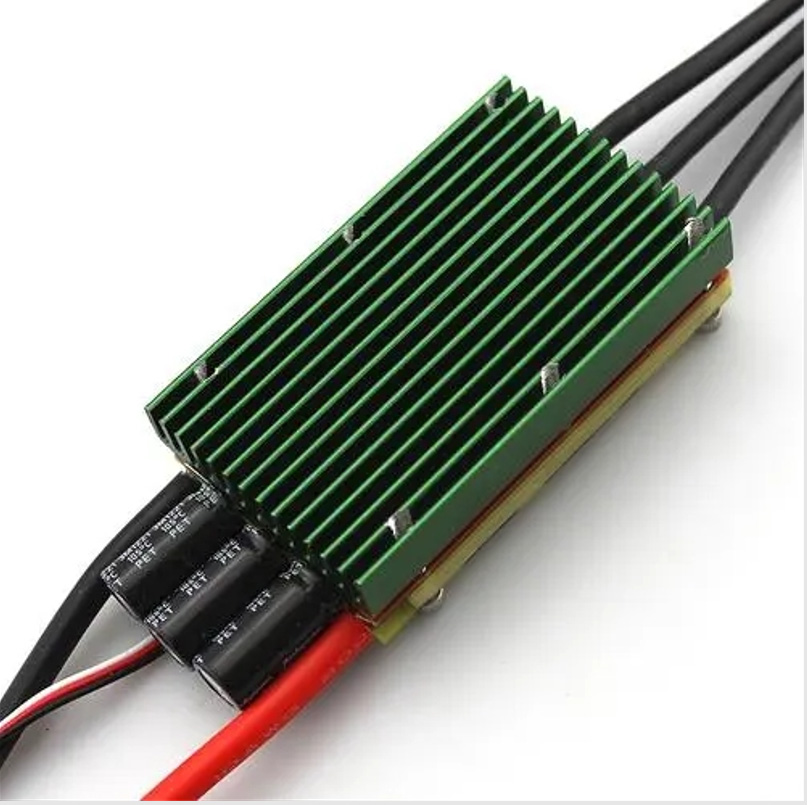

ఎయిర్‌క్రాఫ్ట్ లైటింగ్ PCBA

నావిగేషన్ లైట్ల నుండి ల్యాండింగ్ లైట్ల వరకు, ప్రతి గాలిలో ఉండే PCBA విపరీతమైన థర్మల్ ప్రవణతలు, తీవ్రమైన వైబ్రేషన్ మరియు కఠినమైన EMI పరిమితులలో దోషరహితంగా పనిచేయాలి. ఏరోస్పేస్ ఎలక్ట్రానిక్స్ మరియు ఫెయిల్యూర్ అనాలిసిస్‌లో 20 సంవత్సరాల అనుభవంతో, Unixplore Electronics నిర్దిష్ట డిజైన్ పద్ధతులను క్రోడీకరించింది, ఇది మేము అందించే ప్రతి ప్రాజెక్ట్‌లో గ్రౌన్దేడ్ హార్డ్‌వేర్ నుండి విమాన-విలువైన అసెంబ్లీలను వేరు చేస్తుంది.

ఈ పేజీ మెటీరియల్ ఎంపిక, థర్మల్ మేనేజ్‌మెంట్, సర్క్యూట్ టోపోలాజీ, సర్టిఫికేషన్ అవసరాలు మరియు ఎయిర్‌క్రాఫ్ట్ లైటింగ్ PCBA కోసం ఫీల్డ్-ధృవీకరించబడిన పారామితులను కవర్ చేస్తుంది.

ఎయిర్‌క్రాఫ్ట్ లైటింగ్ PCBA అంటే ఏమిటి?

ఎయిర్‌క్రాఫ్ట్ లైటింగ్ PCBA (ప్రింటెడ్ సర్క్యూట్ బోర్డ్ అసెంబ్లీ) అనేది ఇంటీరియర్ మరియు ఎక్స్‌టీరియర్ ఎయిర్‌క్రాఫ్ట్ ఇల్యూమినేషన్ సిస్టమ్‌ల కోసం కోర్ కంట్రోల్ మరియు పవర్-డ్రైవింగ్ యూనిట్. ఇది తప్పనిసరిగా 55,000 అడుగుల ఎత్తులో, -55°C నుండి +85°C వరకు మరియు అధిక-తీవ్రత కలిగిన వైబ్రేషన్ ప్రొఫైల్‌ల వరకు నావిగేషన్ లైట్లు, యాంటీ-కొల్లిషన్ స్ట్రోబ్‌లు, ల్యాండింగ్ లైట్లు మరియు క్యాబిన్ వాతావరణ లైటింగ్ కోసం స్థిరమైన పవర్ రెగ్యులేషన్ మరియు కంట్రోల్ లాజిక్‌ను అందించాలి.

కమర్షియల్-గ్రేడ్ లైటింగ్ PCBల వలె కాకుండా, ఏవియేషన్-గ్రేడ్ లైటింగ్ PCBAకి ఉన్నతమైన థర్మల్ మేనేజ్‌మెంట్, ఖచ్చితమైన CTE మ్యాచింగ్ మరియు DO-160 పర్యావరణ మరియు EMI టెస్టింగ్‌తో పూర్తి సమ్మతి అవసరం.

ఎందుకు Unixplore ఎలక్ట్రానిక్స్?

• 20 సంవత్సరాల ఫెయిల్యూర్ అనాలిసిస్ హెరిటేజ్ – మా డిజైన్ నియమాలు ఎయిర్‌బస్ మరియు బోయింగ్ లైటింగ్ అసెంబ్లీల పోస్ట్-మార్టం విశ్లేషణ నుండి తీసుకోబడ్డాయి. సోల్డర్ జాయింట్ ఫెటీగ్, MOSFET బ్రేక్‌డౌన్ మరియు మైక్రోకంట్రోలర్ లాక్-అప్‌తో సహా మొదటి ఐదు వైఫల్య మోడ్‌లను మేము క్రమపద్ధతిలో నివారిస్తాము.

• ఎండ్-టు-ఎండ్ టర్న్‌కీ తయారీ – Unixplore Electronics పూర్తి నిలువు పరిష్కారాన్ని అందిస్తుంది: PCB లేఅవుట్, కాంపోనెంట్ సోర్సింగ్, SMT/DIP అసెంబ్లీ, ఫంక్షనల్ టెస్టింగ్ మరియు కన్ఫార్మల్ కోటింగ్. మా 3,000+ m² సదుపాయం 150,000 పూర్తయిన సమావేశాల నెలవారీ సామర్థ్యాన్ని అందిస్తుంది.

• ఏరోస్పేస్-గ్రేడ్ సర్టిఫికేషన్ – మా ఫ్యాక్టరీ ISO9001:2015 సర్టిఫికేట్ చేయబడింది. అన్ని ఉత్పత్తి ఖచ్చితంగా IPC-6012 క్లాస్ 3 / ఏరోస్పేస్ మరియు IPC-610E ప్రమాణాలను అనుసరిస్తుంది, ప్రతి PCBA ఇన్‌స్టాలేషన్-సిద్ధమైన నాణ్యతను కలిగి ఉందని నిర్ధారిస్తుంది.

• హార్డ్‌వేర్-సాఫ్ట్‌వేర్ కో-డిజైన్ కెపాబిలిటీ – ఇంటిగ్రేటెడ్ EDA టూల్స్‌ను ఉపయోగించుకోవడం, మేము అతుకులు లేని మెకానికల్-ఎలక్ట్రికల్ ఇంటిగ్రేషన్‌ను నిర్ధారిస్తాము, "ఫస్ట్ టైమ్ రైట్" డెలివరీ కోసం PCBA మరియు స్ట్రక్చరల్ హౌసింగ్‌ల మధ్య అంతరాయాన్ని తగ్గించడం.

ఎయిర్క్రాఫ్ట్ లైటింగ్ సిస్టమ్స్ రకాలు

ఎయిర్‌క్రాఫ్ట్ లైటింగ్ విభిన్న వర్గాలలోకి వస్తుంది, ప్రతి ఒక్కటి ప్రత్యేకమైన PCBA అవసరాలు:

కోర్ టెక్నికల్ స్పెసిఫికేషన్స్

పర్యావరణ అవసరాలు

పవర్ ఇన్‌పుట్ స్పెసిఫికేషన్‌లు (ప్రతి MIL-STD-704)

ఎయిర్‌క్రాఫ్ట్ లైటింగ్ PCBA కోసం మెటీరియల్ ఎంపిక

కోర్ మెటీరియల్: FR4, MCPCB, లేదా కార్బన్ కాంపోజిట్?

పేలవమైన ఉష్ణ వాహకత మరియు LED భాగాలతో CTE అసమతుల్యత కారణంగా స్టాండర్డ్ FR4 ఎయిర్‌క్రాఫ్ట్ లైటింగ్ కోసం చాలా అరుదుగా ఆమోదించబడుతుంది.

బాహ్య లైటింగ్ కోసం Unixplore సిఫార్సు: రాగి MCPCB లేదా కార్బన్-క్లాత్ కోర్ ఉపయోగించండి. సిరామిక్ LED ప్యాకేజీలకు (6-7 ppm/°C) CTE మ్యాచ్ -55°C నుండి +85°C వరకు థర్మల్ సైక్లింగ్ సమయంలో టంకము జాయింట్ షీర్ ఒత్తిడిని గణనీయంగా తగ్గిస్తుంది.

రాగి బరువు ఎంపిక

హై-పవర్ ఎయిర్‌క్రాఫ్ట్ LED PCBA కోసం థర్మల్ మేనేజ్‌మెంట్

MCPCBలు స్టాండర్డ్ FR-4 కంటే దాదాపు 10 రెట్లు ఉష్ణ వాహకతను అందిస్తాయి, ఇవి మెరుగైన వేడి వెదజల్లడం, అధిక ల్యూమన్ అవుట్‌పుట్ మరియు ఎక్కువ LED జీవితకాలం.

నియమం: ఎల్‌ఈడీ జంక్షన్ ఉష్ణోగ్రతలో ప్రతి 10°C తగ్గింపునకు, కాంపోనెంట్ జీవితకాలం రెట్టింపు అవుతుంది.

డైలెక్ట్రిక్ లేయర్ స్పెసిఫికేషన్స్

LED ప్యాడ్‌ల కోసం థర్మల్ వయా స్ట్రాటజీ

PCBAలో ప్రతి హై-పవర్ LED కోసం:

• LED ప్యాడ్‌కు కనిష్టంగా 9 థర్మల్ వయాస్ (0.3మి.మీ వ్యాసం).

• సోల్డరబిలిటీ కోసం నింపిన మరియు క్యాప్ చేయబడిన వయాస్ అవసరం

• అంతరం ద్వారా: 1.0mm నుండి 1.2mm గ్రిడ్ నమూనా

• శూన్య సహనం: ఎక్స్-రే తనిఖీలో 25% కంటే తక్కువ ప్యాడ్ ప్రాంతం కనిపిస్తుంది

సర్క్యూట్ టోపాలజీ మరియు కంట్రోల్ ఆర్కిటెక్చర్

బాహ్య లైటింగ్ నియంత్రణ

ఆధునిక విమానం బాహ్య లైటింగ్ స్వతంత్ర ఛానల్ నియంత్రణతో ప్రోగ్రామబుల్ LED డ్రైవర్లను ఉపయోగిస్తుంది.

సిఫార్సు చేయబడిన ఆర్కిటెక్చర్:

1. ప్రోగ్రామబుల్ సీక్వెన్స్ మెమరీతో I²C LED డ్రైవర్ IC

2. అధిక-కరెంట్ LED స్ట్రింగ్‌ల కోసం బాహ్య MOSFET దశ

3. ప్రత్యేక I²C బస్సుల ద్వారా FMU రిడెండెన్సీ మద్దతు

ప్రోగ్రామబుల్ డ్రైవర్ల ప్రయోజనాలు:

• ప్రోగ్రామింగ్ తర్వాత లైటింగ్ సీక్వెన్సులు స్వయంప్రతిపత్తితో నడుస్తాయి

• సాధారణ మెరిసే నమూనాల కోసం FMU జోక్యం అవసరం లేదు

• ఒక FMU విఫలమైతే గ్రేస్‌ఫుల్ డిగ్రేడేషన్

ఇంటీరియర్ క్యాబిన్ లైటింగ్

ఎయిర్‌క్రాఫ్ట్ క్యాబిన్ LED లైటింగ్ సిస్టమ్‌లు సాధారణంగా వ్యక్తిగతంగా అడ్రస్ చేయగల LED-మైక్రోకంట్రోలర్ జతలను ఉపయోగిస్తాయి.

వంపు తిరిగిన ఫ్యూజ్‌లేజ్ ఉపరితలాలకు అనుగుణంగా క్యాబిన్ లైటింగ్ కోసం ఫ్లెక్సిబుల్ PCBA తరచుగా ఉపయోగించబడుతుంది.

అంతర్నిర్మిత పరీక్ష సామగ్రి (బైట్)

ఎయిర్‌క్రాఫ్ట్ లైటింగ్ PCBAలు తప్పనిసరిగా స్వీయ-నిర్ధారణ సామర్థ్యాలను కలిగి ఉండాలి.

పర్యవేక్షించబడిన పారామితులు:

• ఇన్పుట్ వోల్టేజ్ మరియు ఫ్రీక్వెన్సీ

• ఉష్ణోగ్రత

• దీపం/LED స్థితి

• అవుట్పుట్ వోల్టేజ్ మరియు కరెంట్

BITE ప్రతిస్పందన:

• నాన్-వోలటైల్ మెమరీకి తప్పును లాగ్ చేయండి

• ఐచ్ఛికం: వివిక్త అవుట్‌పుట్ ద్వారా సిగ్నల్ వైఫల్యం

• సురక్షితంగా ఉంటే ఆపరేషన్ కొనసాగించండి (మనోహరమైన క్షీణత)

EMI మరియు మెరుపు రక్షణ

మెరుపు రక్షణ (బాహ్య వింగ్/టెయిల్-మౌంటెడ్ లైట్లు)

EMI తగ్గించే పద్ధతులు

ధృవీకరణ మరియు వర్తింపు

ఎయిర్‌క్రాఫ్ట్ లైటింగ్ PCBA కోసం కీలక ప్రమాణాలు

అర్హత పరీక్ష అవసరాలు

ఎయిర్‌క్రాఫ్ట్ లైటింగ్ PCBA FAQలు

Q1: విమానం బాహ్య లైటింగ్ కోసం అల్యూమినియం-కోర్ మరియు కాపర్-కోర్ PCBA మధ్య తేడా ఏమిటి?

అల్యూమినియం-కోర్ మరియు కాపర్-కోర్ PCBA మధ్య ఎంపిక బాహ్య ఎయిర్‌క్రాఫ్ట్ లైటింగ్‌లో థర్మల్ పనితీరు, బరువు మరియు విశ్వసనీయతను నేరుగా ప్రభావితం చేస్తుంది.

అల్యూమినియం MCPCB:

• ఉష్ణ వాహకత: 138-238 W/m·K

• సాంద్రత: 2.70 g/cm³ (తేలికపాటి)

• CTE: 23-25 ​​ppm/°C

• ఖర్చు: రాగి కంటే 30-50% తక్కువ

రాగి MCPCB:

• ఉష్ణ వాహకత: 390-401 W/m·K (సుమారు డబుల్ అల్యూమినియం)

• సాంద్రత: 8.96 g/cm³ (3.3x ఎక్కువ)

• CTE: 16-17 ppm/°C (6-7 ppm/°C వద్ద LED భాగాలకు మెరుగైన మ్యాచ్)

• అధిక శక్తి సాంద్రత (>2 W/cm²)

ఎయిర్‌క్రాఫ్ట్ అప్లికేషన్‌ల కోసం డెసిషన్ మ్యాట్రిక్స్:

తీవ్రమైన వాతావరణాల కోసం: కార్బన్-క్లాత్ కోర్ PCBలు 175-300 W/m·K యొక్క XY థర్మల్ కండక్టివిటీని అందిస్తాయి, కేవలం 4-6.5 ppm/°C మాత్రమే CTE, సిరామిక్ LED ప్యాకేజీలకు దగ్గరగా సరిపోతాయి. ఇది -55°C నుండి +85°C వరకు వేగవంతమైన ఉష్ణోగ్రత చక్రాల సమయంలో ఉష్ణ ఒత్తిడిని తగ్గిస్తుంది.

Q2: ఎయిర్‌క్రాఫ్ట్ క్యాబిన్ లైటింగ్ సిస్టమ్‌లలో కనిపించే 400Hz AC పవర్ కోసం నేను ఎలా డిజైన్ చేయాలి?

ఎయిర్‌క్రాఫ్ట్ క్యాబిన్ లైటింగ్ తరచుగా 400Hz వద్ద 115V ACని ఉపయోగిస్తుంది, భవనాల్లో కనిపించే 50/60Hz కాదు. ఇది ప్రత్యేకమైన డిజైన్ అవసరాలను సృష్టిస్తుంది.

400Hz డిజైన్ ఛాలెంజ్: 50/60Hz కోసం రూపొందించబడిన ప్రామాణిక విద్యుత్ సరఫరా ట్రాన్స్‌ఫార్మర్‌లు మరియు అయస్కాంత భాగాలలో ప్రధాన నష్టాల కారణంగా 400Hz వద్ద వేడెక్కుతుంది లేదా విఫలమవుతుంది.

అవసరమైన PCBA డిజైన్ అనుసరణలు:

400Hz PCBA కోసం డిజైన్ చెక్‌లిస్ట్:

1. కాంపోనెంట్ ఫ్రీక్వెన్సీ రేటింగ్‌లను ధృవీకరించండి - ట్రాన్స్‌ఫార్మర్లు మరియు ఇండక్టర్‌లు తప్పనిసరిగా 400Hz ఆపరేషన్‌ను పేర్కొనాలి

2. ఇన్‌రష్ కరెంట్‌ను కొలవండి - 400Hz సిస్టమ్‌లు తరచుగా 50/60Hz డిజైన్‌ల కంటే ఎక్కువ ఇన్‌రష్‌ను కలిగి ఉంటాయి

3. ఎయిర్‌క్రాఫ్ట్-గ్రేడ్ పవర్‌తో పరీక్షించండి - 400Hz మూలాన్ని ఉపయోగించండి, బెంచ్ సరఫరా కాదు

4. సమకాలీకరణను తనిఖీ చేయండి - చాలా సిస్టమ్‌లకు ఫ్రీక్వెన్సీ-లాక్డ్ డిమ్మింగ్ అవసరం

Q3: ఎయిర్‌క్రాఫ్ట్ లైటింగ్ PCBAలో అత్యంత సాధారణ వైఫల్య మోడ్‌లు ఏమిటి మరియు నేను వాటిని ఎలా నిరోధించగలను?

ఎయిర్‌బస్ మరియు బోయింగ్ లైటింగ్ అసెంబ్లీల ఫీల్డ్ ఫెయిల్యూర్ విశ్లేషణ ఆధారంగా, ఈ ఐదు ఫెయిల్యూర్ మోడ్‌లు ఆధిపత్యం చెలాయిస్తున్నాయి.

వైఫల్యం మోడ్ 1: ట్రాన్స్ఫార్మర్ వైఫల్యం (ఇగ్నిషన్/స్టార్టింగ్ సర్క్యూట్)

నివారణ:

• తగిన థర్మల్ మార్జిన్‌తో ట్రాన్స్‌ఫార్మర్‌లను పేర్కొనండి

• పాటింగ్ పదార్థం -55°C నుండి +125°C వరకు తట్టుకోగలదని నిర్ధారించుకోండి

• లోడ్ కింద సరైన ద్వితీయ వోల్టేజ్ కోసం పరీక్షించండి

వైఫల్యం మోడ్ 2: స్విచ్చింగ్ సర్క్యూట్‌లలో MOSFET బ్రేక్‌డౌన్

నివారణ:

• కనీసం 2x ఆపరేటింగ్ వోల్టేజ్ కోసం రేట్ చేయబడిన MOSFETలను ఉపయోగించండి

• కరెంట్‌ను పరిమితం చేయడానికి గేట్ రెసిస్టర్‌లను (10Ω నుండి 100Ω) జోడించండి

• స్విచింగ్ నోడ్‌లలో స్నబ్బర్ సర్క్యూట్‌లను చేర్చండి

• ఉష్ణోగ్రత కోసం డిరేట్ (150°C జంక్షన్ రేట్ భాగాలను ఉపయోగించండి)

వైఫల్యం మోడ్ 3: ప్రతిధ్వని సర్క్యూట్లలో ఇండక్టర్ వైఫల్యం

నివారణ:

• UL-క్లాస్ ఇన్సులేషన్తో ఇండక్టర్లను పేర్కొనండి

• కరెంట్ రేటింగ్ పీక్ ఆపరేటింగ్ కరెంట్ కంటే ఎక్కువగా ఉందని నిర్ధారించుకోండి

• క్లిష్టమైన సర్క్యూట్‌ల కోసం సిరీస్‌లో థర్మల్ ఫ్యూజ్‌ని జోడించండి

వైఫల్యం మోడ్ 4: మైక్రోకంట్రోలర్ రీసెట్ లేదా లాక్-అప్

నివారణ:

• అంకితమైన వోల్టేజ్ సూపర్‌వైజర్ IC (RC రీసెట్ కాదు) ఉపయోగించండి

• రీసెట్ టైమింగ్ డేటాషీట్ అవసరాలకు అనుగుణంగా ఉందని ధృవీకరించండి

• బ్రౌనౌట్ రికవరీ కోసం వాచ్‌డాగ్ టైమర్‌ని జోడించండి

వైఫల్యం మోడ్ 5: థర్మల్ సైక్లింగ్ నుండి సోల్డర్ జాయింట్ ఫెటీగ్

PCBA డిజైన్ ద్వారా నివారణ:

• CTE-సరిపోలిన మెటీరియల్‌లను ఉపయోగించండి – సిరామిక్ LED లతో (6-7 ppm/°C) జత చేసినప్పుడు అల్యూమినియం (23-25 ​​ppm/°C) కంటే కాపర్ కోర్ (16-17 ppm/°C) మెరుగ్గా ఉంటుంది

• అంటుకునే బంధాన్ని జోడించండి - పెద్ద భాగాల క్రింద, ఎపోక్సీ లేదా సిలికాన్ అంటుకునే వాటిని వర్తించండి

• ప్యాడ్ జ్యామితిని ఆప్టిమైజ్ చేయండి - త్రూ-హోల్ భాగాలపై టియర్-డ్రాప్ ప్యాడ్‌లు మరియు పెద్ద కంకణాకార రింగులను ఉపయోగించండి

• పాటింగ్ ని పరిగణించండి- బాహ్య సమావేశాల కోసం, పాటింగ్ సమ్మేళనం థర్మల్-మెకానికల్ ఒత్తిడిని తగ్గిస్తుంది

సమగ్ర పరీక్ష: విమాన ఆమోదానికి ముందు, PCBA తప్పనిసరిగా DO-160 థర్మల్ సైక్లింగ్‌లో ఉత్తీర్ణత సాధించాలి:

• ఇంటీరియర్ కోసం కనీసం 500 సైకిళ్లు

• బాహ్య కోసం 1,000+ సైకిళ్లు

• అసలు ఇన్‌స్టాలేషన్ స్థానానికి సరిపోలే ఉష్ణోగ్రత పరిధి

సారాంశం: ఎయిర్‌క్రాఫ్ట్ లైటింగ్ PCBA డిజైన్ చెక్‌లిస్ట్

సరిగ్గా రూపొందించబడిన ఎయిర్‌క్రాఫ్ట్ లైటింగ్ PCBA సున్నా నిర్వహణ యాక్సెస్‌తో 50,000+ విమాన గంటల పాటు నిరంతరం పనిచేస్తుంది. MCPCB థర్మల్ మేనేజ్‌మెంట్, ప్రోగ్రామబుల్ LED డ్రైవర్‌లు మరియు DO-160 క్వాలిఫికేషన్ టెస్టింగ్‌ల కలయిక ఏవియేషన్ డిమాండ్ చేసే విశ్వసనీయతను అందిస్తుంది.

ఈరోజే మీ ఎయిర్‌క్రాఫ్ట్ లైటింగ్ ప్రాజెక్ట్‌ను ప్రారంభించండి

యునిక్స్‌ప్లోర్ ఎలక్ట్రానిక్స్ ప్రపంచవ్యాప్తంగా ఏరోస్పేస్ OEMలు మరియు సిస్టమ్ ఇంటిగ్రేటర్‌లకు DO-160-ధృవీకరించబడిన, ఫ్లైట్-రెడీ ఎయిర్‌క్రాఫ్ట్ లైటింగ్ PCBA పరిష్కారాలను అందించడానికి కట్టుబడి ఉంది. డిజైన్ ఇన్‌పుట్ నుండి పూర్తి చేసిన అసెంబ్లీ వరకు, ప్రతి బోర్డు 50,000+ విమాన గంటల నిరంతర నిర్వహణ-రహిత ఆపరేషన్‌ని అందజేస్తుందని మేము నిర్ధారిస్తాము.

సాంకేతిక డేటాషీట్ లేదా అనుకూలీకరించిన కోట్ కోసం మమ్మల్ని సంప్రదించండి. మీ నిర్దిష్ట అప్లికేషన్ కోసం మెటీరియల్ ఎంపిక సలహా మరియు థర్మల్ సిమ్యులేషన్ నివేదికలను అందించడానికి మా ఇంజనీరింగ్ సపోర్ట్ టీమ్ అందుబాటులో ఉంది.
