టెంపరేచర్ కంట్రోలర్ PCBA ఫ్యాక్టరీని ఎలా ఎంచుకోవాలి -- ఒక సాంకేతిక కొనుగోలుదారుల గైడ్
డిజైన్ కంటే ఫ్యాక్టరీ ఎందుకు ముఖ్యమైనది

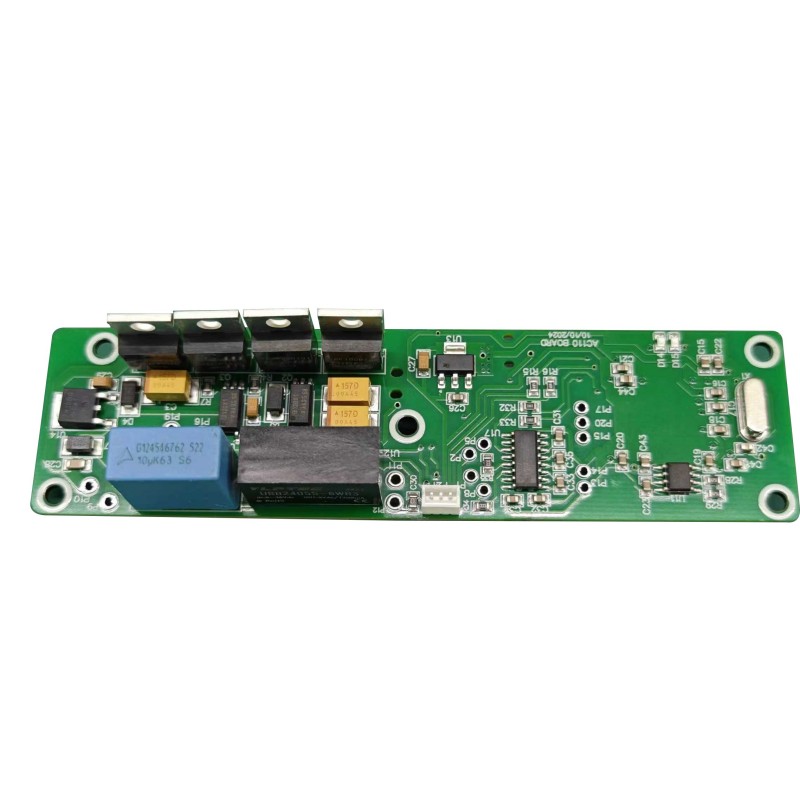

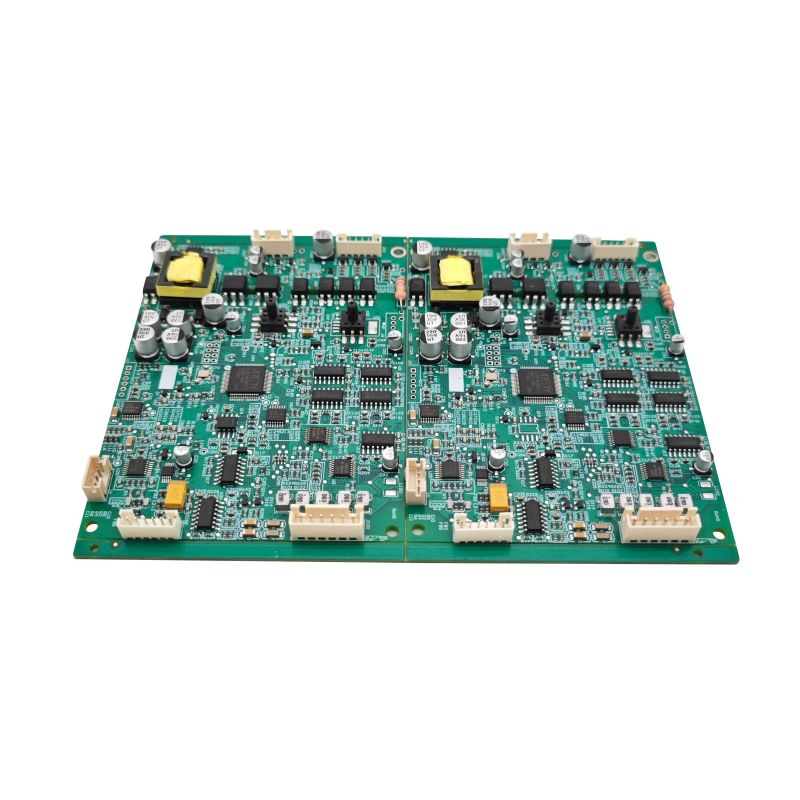

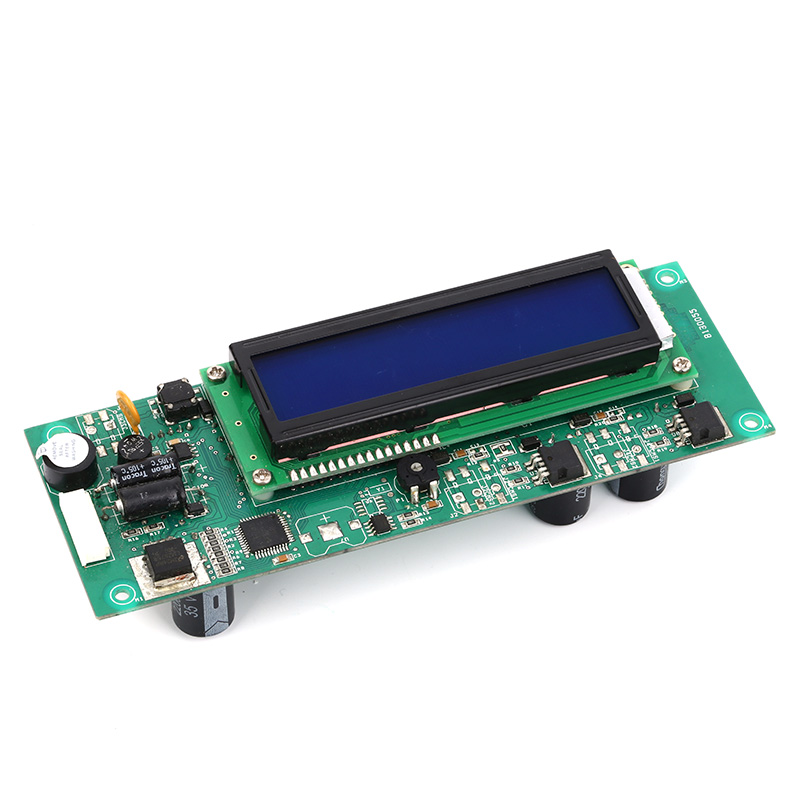

ఒక గొప్పఉష్ణోగ్రత నియంత్రిక PCBAఅసెంబ్లీ కోల్డ్ సోల్డర్ జాయింట్స్, తప్పు కాంపోనెంట్ ప్లేస్మెంట్ లేదా పేలవమైన థర్మల్ మేనేజ్మెంట్ను పరిచయం చేస్తే కాగితంపై డిజైన్ విఫలమవుతుంది. ఫ్యాక్టరీ నియంత్రణలు:
- సోల్డర్ పేస్ట్ నాణ్యత మరియు రిఫ్లో ప్రొఫైల్
- అసెంబ్లీ సమయంలో ESD రక్షణ
- కాంపోనెంట్ సోర్సింగ్ ట్రేసబిలిటీ
- ఎలక్ట్రికల్ టెస్ట్ కవరేజ్ (ICT, FCT)
- బర్న్-ఇన్ మరియు పర్యావరణ ఒత్తిడి స్క్రీనింగ్
పేలవంగా ఎంచుకోండి మరియు ఫీల్డ్ వైఫల్యం రేట్లు 0.2% నుండి 5% లేదా అంతకంటే ఎక్కువకు పెరగవచ్చు.
8 ఉష్ణోగ్రత నియంత్రిక PCBA ఫ్యాక్టరీల కోసం క్లిష్టమైన మూల్యాంకన ప్రమాణాలు
1. ధృవపత్రాలు మరియు తనిఖీలు
సర్టిఫికేట్ ఎందుకు ముఖ్యమైనదిISO 9001:2025ప్రాథమిక నాణ్యత నిర్వహణ వ్యవస్థIATF 16949ఆటోమోటివ్ థర్మల్ కంట్రోలర్ల కోసం అవసరంISO 13485మెడికల్ డివైజ్ టెంపరేచర్ కంట్రోల్ PCBAIPC-A-610 క్లాస్ 2 లేదా 3ఎలక్ట్రానిక్ అసెంబ్లీల ఆమోదం
ఎర్ర జెండా:ఫ్యాక్టరీ "ISO కంప్లైంట్" అని క్లెయిమ్ చేస్తుంది కానీ చెల్లుబాటు అయ్యే ప్రమాణపత్రాన్ని చూపలేదు.
2. అంతర్గత పరీక్ష సామర్థ్యాలు
ఒక తీవ్రమైనఉష్ణోగ్రత నియంత్రిక PCBAఫ్యాక్టరీ పరీక్షను అవుట్సోర్స్ చేయదు. వెతకండి:
- AOI (ఆటోమేటెడ్ ఆప్టికల్ ఇన్స్పెక్షన్)-- 100% బోర్డులు
- ICT (ఇన్-సర్క్యూట్ టెస్ట్)-- రెసిస్టర్లు, క్యాప్లు, షార్ట్లను తనిఖీ చేస్తుంది
- FCT (ఫంక్షనల్ సర్క్యూట్ టెస్ట్)-- సెన్సార్ ఇన్పుట్ను అనుకరిస్తుంది, రిలే/SSR అవుట్పుట్ని ధృవీకరిస్తుంది
- బర్న్-ఇన్ ఓవెన్లు-- లోడ్ సైక్లింగ్తో 50°C వద్ద 48గం
- X- రే తనిఖీ-- BGA లేదా దాచిన టంకము కీళ్ల కోసం
3. కాంపోనెంట్ సోర్సింగ్ మరియు ట్రేసిబిలిటీ
వ్రాతపూర్వక విధానాల కోసం అడగండి:
- అధీకృత పంపిణీదారులు మాత్రమే(డిజికే, మౌసర్, బాణం లేదా స్థానిక సమానమైనవి)
- బ్యాచ్ ట్రేస్బిలిటీ-- ప్రతి PCBA క్రమ సంఖ్య భాగం తేదీ కోడ్లకు లింక్ చేయబడింది
- నకిలీ గుర్తింపు-- దృశ్య తనిఖీ, ఎక్స్-రే మరియు విద్యుత్ ధ్రువీకరణ
ట్రేస్బిలిటీ లేకుండా, ఒక నకిలీ కెపాసిటర్ మొత్తం ఉత్పత్తిని నాశనం చేస్తుంది.
4. ఇంజనీరింగ్ మద్దతు మరియు DFM సమీక్ష
ఫ్యాక్టరీ అందించాలి aడిజైన్ ఫర్ మ్యానుఫ్యాక్చరింగ్ (DFM)కోట్ చేయడానికి ముందు నివేదించండి. ఇందులో ఇవి ఉన్నాయి:
- సోల్డర్ మాస్క్ మరియు సిల్క్స్క్రీన్ క్లారిటీ
- ఆటోమేటెడ్ ప్లేస్మెంట్ కోసం కాంపోనెంట్ అంతరం
- పవర్ ట్రేస్పై థర్మల్ రిలీఫ్
- FCT ఫిక్చర్ల కోసం టెస్ట్ పాయింట్ యాక్సెస్
మా ప్రమాణం:NPI (కొత్త ఉత్పత్తి పరిచయం)లో కనీసం 3 DFM పునరావృత్తులు చేర్చబడ్డాయి.
5. ప్రోటోటైప్ టు వాల్యూమ్ ప్రొడక్షన్ పాత్వే
దశ పరిమాణం విలక్షణమైన లీడ్ టైమ్ ఇంజినీరింగ్ నమూనాలు5--20 pcs5--7 రోజులు పైలట్ రన్50--200 pcs10--12 రోజులు తక్కువ-వాల్యూమ్ ఉత్పత్తి500--2,000 pcs15--20 రోజులు అధిక-వాల్యూమ్ (నెలకు-30+ pcs2000
భారీ NRE రుసుములను వసూలు చేయకుండా ప్రోటోటైప్లను ఉత్పత్తి చేయలేని కర్మాగారాలను నివారించండి.
6. థర్మల్ సైక్లింగ్ మరియు ఎన్విరాన్మెంటల్ స్ట్రెస్ టెస్టింగ్
కోసంఉష్ణోగ్రత నియంత్రిక PCBAశీతలీకరణ, ఓవెన్లు లేదా బహిరంగ పరికరాలలో ఉపయోగిస్తారు, ఫ్యాక్టరీ కలిగి ఉందని ధృవీకరించండి:
- ఉష్ణోగ్రత గది(-40°C నుండి +125°C)
- తేమ గది(0--95% RH)
- థర్మల్ షాక్ సామర్థ్యం(ఎయిర్-టు-ఎయిర్, 10సె బదిలీ)
మునుపటి సారూప్య ఉత్పత్తుల నుండి పరీక్ష నివేదికలను అభ్యర్థించండి.
7. కమ్యూనికేషన్ మరియు పారదర్శకత
కోటింగ్ దశలో, మూడు ప్రశ్నలను అడగండి:
1. "డబుల్-సైడెడ్ SMTలో మీ సాధారణ దిగుబడి రేటు ఎంత?" (మంచి సమాధానం: >98.5%)
2. "నేను మునుపటి కస్టమర్ నుండి నమూనా DFM నివేదికను చూడవచ్చా?"
3. "కస్టమర్ నాణ్యత ఫిర్యాదులను ఎవరు నిర్వహిస్తారు -- మరియు మీ 8D రిపోర్ట్ ప్రాసెస్ ఏమిటి?"
నెమ్మదిగా లేదా అస్పష్టమైన సమాధానాలు భవిష్యత్తులో సమస్యలను సూచిస్తాయి.
8. స్థానం మరియు లాజిస్టిక్స్
- లోకల్ vs ఆఫ్షోర్:దేశీయ కర్మాగారాలు కమ్యూనికేషన్ను సులభతరం చేస్తాయి కానీ 30--50% ఎక్కువ ఖర్చు అవుతుంది. ఆఫ్షోర్కు స్పష్టమైన QC ఒప్పందాలు అవసరం.
- సరుకు vs టర్న్కీ:టర్న్కీ (ఫ్యాక్టరీ భాగాలు కొనుగోలు చేస్తుంది) సేకరణ ప్రయత్నాన్ని ఆదా చేస్తుంది. సరుకులు (మీరు భాగాలను సరఫరా చేస్తారు) కాంపోనెంట్ బ్రాండ్లపై మీకు నియంత్రణను అందిస్తుంది.
మిషన్-క్రిటికల్ కోసంఉష్ణోగ్రత నియంత్రిక PCBA, ఒప్పందంలో సంతకం చేసిన ఆమోదించబడిన విక్రేత జాబితా (AVL)తో టర్న్కీని మేము సిఫార్సు చేస్తున్నాము.
కోట్లను అభ్యర్థిస్తున్నప్పుడు భాగస్వామ్యం చేయడానికి సాంకేతిక పారామితులు
ఖచ్చితమైన కోట్లను పొందడానికి, ప్రతి అభ్యర్థి ఫ్యాక్టరీకి ఈ పట్టికను అందించండి:
పరామితి మీ అవసరం (ఉదాహరణ) PCB పరిమాణం120 x 90 mm, 1.6mm FR-4లేయర్ కౌంట్2-లేయర్ లేదా 4-లేయర్SMT కాంపోనెంట్ కౌంట్~85 (0603 పాసివ్లతో సహా) త్రూ-హోల్ కాంపోనెంట్స్4 (త్రూ-హోల్ కాంపోనెంట్లు, రిలే) టెస్ట్ పాయింట్లు అవసరం పూత అవును -- యాక్రిలిక్, రెండు వైపులా ఆపరేటింగ్ వాతావరణం-20°C నుండి +75°C, 90% RH
ఉష్ణోగ్రత కంట్రోలర్ PCBA -- ఫ్యాక్టరీ ఎంపిక తరచుగా అడిగే ప్రశ్నలు
తరచుగా అడిగే ప్రశ్నలు 1 -- ఉష్ణోగ్రత నియంత్రిక PCBA (అసెంబ్లీ మాత్రమే, ఎన్క్లోజర్ లేదు) కోసం సహేతుకమైన ధర ఎంత?
సమాధానం:ప్రామాణిక 2-పొర కోసంఉష్ణోగ్రత నియంత్రిక PCBA60--100 SMD భాగాలతో (మైక్రోకంట్రోలర్, రిలే మరియు టెర్మినల్ బ్లాక్లతో సహా), అసెంబ్లీ ధర ఈ క్రింది విధంగా విచ్ఛిన్నమవుతుంది:
- నమూనా (1--10 pcs):$25-- ఒక్కో బోర్డ్కు $60 (స్టెన్సిల్ మరియు సెటప్తో సహా)
- చిన్న బ్యాచ్ (100--500 pcs):ఒక్కో బోర్డుకి $8--$15
- మీడియం వాల్యూమ్ (1,000--5,000 pcs):ఒక్కో బోర్డుకి $4.50--$7.00
- అధిక వాల్యూమ్ (10,000+ pcs):ఒక్కో బోర్డుకి $2.80--$4.50
ఈ ధరలు టర్న్కీ అసెంబ్లీని ఊహిస్తాయి (ఫ్యాక్టరీ మూలాలు అన్ని నిష్క్రియ భాగాలు). 100% ICT + FCT పరీక్ష కోసం ఒక్కో బోర్డ్కు $1.50--$3.00 జోడించండి. కన్ఫార్మల్ పూత కోసం ఒక్కో బోర్డుకి $2.00 జోడించండి. ఈ శ్రేణుల కంటే గణనీయంగా తక్కువగా ఉండే ఏదైనా కోట్ అసలైన భాగాలను ఉపయోగిస్తుంది లేదా ఎలక్ట్రికల్ టెస్టింగ్ను దాటవేయవచ్చు.
తరచుగా అడిగే ప్రశ్నలు 2 -- పెద్ద ఆర్డర్ చేసే ముందు ఫ్యాక్టరీ యొక్క వాస్తవ నాణ్యత స్థాయిని నేను ఎలా ధృవీకరించాలి?
సమాధానం:a కి కట్టుబడి ఉండే ముందు "3-40-400" నియమాన్ని ఉపయోగించండిఉష్ణోగ్రత నియంత్రిక PCBAకర్మాగారం:
- 3 నమూనాలు:మూడు ఇంజనీరింగ్ నమూనా బోర్డులపై మీ స్వంత ఫంక్షనల్ పరీక్షను అమలు చేయండి. ఉష్ణోగ్రత పఠన ఖచ్చితత్వాన్ని (±0.5°C?) మరియు రిలే స్విచింగ్ టైమింగ్ను కొలవండి.
- 40 యూనిట్లు (పైలట్ రన్):ఆర్డర్ 40 అసెంబుల్డ్ PCBA. వేగవంతమైన థర్మల్ సైక్లింగ్ (-20°C నుండి +70°C వరకు 10 చక్రాలు) జరుపుము. కొలత వైఫల్యం రేటు -- ఆమోదయోగ్యమైనది ≤ 2 బోర్డులు విఫలం (5%).
- 400 యూనిట్లు (మొదటి ఉత్పత్తి స్థలం):పైలట్ పాస్ అయిన తర్వాత, 400 యూనిట్లను ఆర్డర్ చేయండి. గణాంక నమూనాను ఉపయోగించండి (పెద్ద లోపాల కోసం AQL 0.65, మైనర్ కోసం 1.5). మాగ్నిఫికేషన్ కింద టంకము ఉమ్మడి నాణ్యత కోసం ప్రతి 20వ బోర్డుని తనిఖీ చేయండి.
40 యూనిట్ల పెయిడ్ పైలట్ రన్ను తిరస్కరించిన ఫ్యాక్టరీ ప్రక్రియ అస్థిరతను దాచిపెడుతోంది. దూరంగా వెళ్ళిపో.
తరచుగా అడిగే ప్రశ్నలు 3 -- ఉష్ణోగ్రత నియంత్రిక PCBA ఫ్యాక్టరీ ఏ వారంటీ మరియు బాధ్యతను అందించాలి?
సమాధానం:వృత్తిపరమైనఉష్ణోగ్రత నియంత్రిక PCBAకర్మాగారాలు అందిస్తాయి:
- 1-సంవత్సరం పనితనపు వారంటీ-- సోల్డర్ జాయింట్ ఫెయిల్యూర్స్, లిఫ్టెడ్ ప్యాడ్లు, కాంపోనెంట్ ప్లేస్మెంట్ తప్పు.
- 90-రోజుల కాంపోనెంట్ వారంటీ-- వారు భాగాలను సోర్స్ చేసినట్లయితే, కాంపోనెంట్ లోపాల కారణంగా ఏదైనా DOA (డెడ్ ఆన్ అరైవల్) బోర్డులను భర్తీ చేస్తారు. 90 రోజుల తర్వాత, కాంపోనెంట్ వారంటీ అసలు తయారీదారు విధానాన్ని అనుసరిస్తుంది (తరచుగా 1--3 సంవత్సరాలు).
- బాధ్యత పరిమితి-- ప్రామాణిక ఒప్పందాలు PCBA యొక్క ఇన్వాయిస్ విలువకు బాధ్యతను పరిమితం చేస్తాయి. మిషన్-క్రిటికల్ అప్లికేషన్ల కోసం (మెడికల్ లైఫ్ సపోర్ట్, ఎయిర్క్రాఫ్ట్), అధిక బాధ్యతతో ప్రత్యేక నాణ్యతా ఒప్పందాన్ని చర్చించండి.
ఎల్లప్పుడూ వారంటీ నిబంధనలను వ్రాతపూర్వకంగా పొందండిముందుడిపాజిట్ చేయడం. ప్రసిద్ధ కర్మాగారాలు వారి ప్రొఫార్మా ఇన్వాయిస్లో నాణ్యమైన విభాగాన్ని కలిగి ఉంటాయి. "సమీకరించిన బోర్డులపై వారంటీ లేదు" అని చెప్పే ఏదైనా ఫ్యాక్టరీని నివారించండి -- అది తక్షణ అనర్హత.
ఎర్ర జెండాలు వెంటనే మానుకోవాలి
| ఎర్ర జెండా | ఎందుకు డేంజరస్ |
|---|---|
| "మాకు మీ గెర్బర్ ఫైల్స్ అవసరం లేదు" | DFMని అమలు చేయడం సాధ్యపడదు -- అసెంబ్లీ లోపాల యొక్క అధిక ప్రమాదం |
| "పరీక్ష అదనపు ఖర్చు" | అంతర్గత FCT సామర్థ్యం లేదని సూచిస్తుంది |
| "మేము సమానమైన భాగాలను ఉపయోగిస్తాము" (బ్రాండ్ ఆమోదం లేకుండా) | నకిలీ లేదా ఆఫ్-స్పెక్ భాగాలు ఉండవచ్చు |
| "ప్రోటోటైప్ కోసం కనీస ఆర్డర్ 5,000 pcs" | NPIకి మద్దతు ఇవ్వడానికి ఇష్టపడలేదు -- పేద ఇంజనీరింగ్ సంస్కృతి |
| లోపభూయిష్ట అసెంబ్లీలపై రిటర్న్ పాలసీ లేదు | అన్ని ప్రమాదాలను మీకు మారుస్తుంది |
తుది సిఫార్సు -- 5-దశల ఎంపిక వర్క్ఫ్లో
1. షార్ట్లిస్ట్ 3--5 ఫ్యాక్టరీలుపైన ఉన్న ధృవీకరణ మరియు పరీక్ష సామర్థ్యం ఫిల్టర్లను ఉపయోగించడం.
2. అదే సాంకేతిక డేటా ప్యాక్ని పంపండి(Gerbers, BOM, అసెంబ్లీ డ్రాయింగ్) అందరికీ.
3. DFM నివేదికలను సరిపోల్చండి-- మరిన్ని సమస్యలను కనుగొనే కర్మాగారం అత్యంత సమగ్రమైనది.
4. ఇద్దరు ఉత్తమ అభ్యర్థుల నుండి 10 ప్రోటోటైప్లను ఆర్డర్ చేయండి-- వాటిని మీ సిస్టమ్లో పక్కపక్కనే పరీక్షించండి.
5. విజేత నుండి 40-యూనిట్ పైలట్ను అమలు చేయండివార్షిక వాల్యూమ్కు కట్టుబడి ఉండే ముందు.
A ఉష్ణోగ్రత నియంత్రిక PCBAఈ ప్రక్రియలో ఉత్తీర్ణత సాధించిన కర్మాగారం నెలలు కాకుండా సంవత్సరాల తరబడి స్థిరమైన నాణ్యతను అందిస్తుంది.
ఈ గైడ్లోని అన్ని ప్రమాణాలకు అనుగుణంగా ఉండే ప్రీ-వెట్ చేయబడిన ఫ్యాక్టరీల జాబితా కోసం, మీ వార్షిక వాల్యూమ్ మరియు ఒక్కో బోర్డ్కు టార్గెట్ ధరతో సంప్రదించండి. సరిపోలిన సిఫార్సు కోసం మీ సెన్సార్ రకాన్ని (NTC/PT100/థర్మోకపుల్) చేర్చండి.
