ఫిషింగ్ సోనార్ PCBA

ఫిషింగ్ సోనార్ సిస్టమ్‌లు (ఫిష్ ఫైండర్లు) సముద్ర అన్వేషణ మరియు నీటి అడుగున ఇమేజింగ్ కోసం ప్రధాన ఎలక్ట్రానిక్ సిస్టమ్‌లు, వీటిని ప్రధానంగా చేపల పాఠశాలలను గుర్తించడం, నీటి లోతును కొలవడం మరియు సముద్రగర్భ స్థలాకృతిని చిత్రించడం కోసం ఉపయోగిస్తారు. ఫిషింగ్ సోనార్ సిస్టమ్‌లలో ప్రత్యేకత కలిగిన ప్రొఫెషనల్ వన్-స్టాప్ PCBA తయారీదారుగా, మేము సొల్యూషన్ డిజైన్, PCB ఫాబ్రికేషన్ మరియు SMT అసెంబ్లీ నుండి ఫైనల్ యూనిట్ అసెంబ్లీ మరియు ఫంక్షనల్ టెస్టింగ్ వరకు సమగ్ర సేవలను అందిస్తాము.

విచారణ పంపండి

ఉత్పత్తి వివరణ

ఫిషింగ్ సోనార్ సిస్టమ్ (ఫిష్ ఫైండర్) అనేది మెరైన్ డిటెక్షన్ ఎక్విప్‌మెంట్‌లో ప్రధాన ఎలక్ట్రానిక్ భాగం, ఇది వినోద ఫిషింగ్, కమర్షియల్ ఫిషింగ్ మరియు నీటి అడుగున అన్వేషణలో విస్తృతంగా ఉపయోగించబడుతుంది. ఒక ప్రొఫెషనల్ PCBA తయారీ సర్వీస్ ప్రొవైడర్‌గా, ఉప్పు స్ప్రే, అధిక తేమ మరియు విపరీతమైన ఉష్ణోగ్రత హెచ్చుతగ్గులతో కూడిన కఠినమైన సముద్ర వాతావరణంలో నమ్మకమైన ఆపరేషన్‌ను నిర్ధారిస్తూ, డిజైన్ నుండి తుది ఉత్పత్తి అసెంబ్లీ వరకు మేము వన్-స్టాప్ సొల్యూషన్‌లను అందిస్తాము.

ఫిషింగ్ సోనార్ PCBA యొక్క రెండు ప్రధాన సమావేశాలు

సోనార్ సిస్టమ్ రెండు ఎలక్ట్రానిక్ సమావేశాలను కలిగి ఉంటుంది, ప్రతి ఒక్కటి విభిన్నమైన PCBA అవసరాలు:

డిస్ప్లే/ప్రాసెసర్ PCBA

సోనార్ సిగ్నల్ ప్రాసెసింగ్ - రిటర్న్ ఎకోలను డిజిటల్ ఇమేజ్‌లుగా మార్చడం
GPS నావిగేషన్ ఇంటిగ్రేషన్ – పొజిషన్ డేటాను సోనార్ రీడింగ్‌లతో కలపడం
డిస్ప్లే డ్రైవింగ్ - LCD లేదా టచ్‌స్క్రీన్ అవుట్‌పుట్‌ని నియంత్రిస్తుంది
వినియోగదారు ఇంటర్‌ఫేస్ ఇంటరాక్షన్ – రీడింగ్ బటన్ లేదా టచ్ ఇన్‌పుట్‌లు

ట్రాన్స్డ్యూసర్ PCBA

పల్స్ ఉత్పత్తి - సోనార్ ఫ్రీక్వెన్సీల వద్ద అధిక-వోల్టేజ్ పేలుళ్లను (±40V నుండి ±100V) సృష్టించడం
ఎకో రిసెప్షన్ - బలహీనమైన రిటర్న్ సిగ్నల్‌లను విస్తరించడం మరియు కండిషనింగ్ చేయడం (మైక్రోవోల్ట్ పరిధి)
ట్రాన్స్‌మిట్/స్విచింగ్ స్విచ్ - ట్రాన్స్‌మిట్ మరియు రిసీవ్ మోడ్‌ల మధ్య వేగంగా మారడం
ఇంపెడెన్స్ మ్యాచింగ్ - మ్యాచింగ్ కేబుల్ మరియు ట్రాన్స్‌డ్యూసర్ లక్షణాలు

ఆధునిక తయారీ ధోరణి: హై-ఎండ్ ఫిషింగ్ ట్రాన్స్‌డ్యూసర్‌లు ఇప్పుడు SMT సాంకేతికతను ఉపయోగిస్తున్నాయి, పిక్-అండ్-ప్లేస్ మెషీన్‌లు నేరుగా PCBAలో పైజోఎలెక్ట్రిక్ మూలకాలను మౌంట్ చేస్తాయి, మెరుగైన ఖచ్చితత్వం మరియు తగ్గిన ధర కోసం సిరామిక్ స్ఫటికాల మాన్యువల్ పొజిషనింగ్‌ను భర్తీ చేస్తాయి.

కోర్ టెక్నికల్ స్పెసిఫికేషన్స్

పరామితి	లోతులేని నీరు (0-200అడుగులు)	లోతైన నీరు (200-1000అడుగులు+)
సాధారణ ఫ్రీక్వెన్సీ	200 kHz	50 kHz లేదా 38 kHz
తరంగదైర్ఘ్యం/రిజల్యూషన్	Shorter = ఎక్కువ వివరాలు	పొడవైన = ఎక్కువ లోతు చొచ్చుకుపోవుట
శక్తిని ప్రసారం చేయండి	1 kW	4 kW (వాణిజ్య గ్రేడ్)
వోల్టేజీని ప్రసారం చేయండి	±40V నుండి ±60V	±80V నుండి ±100V

అందుబాటులో ఉన్న కాన్ఫిగరేషన్‌లు

సింగిల్ ఫ్రీక్వెన్సీ, సింగిల్ బీమ్: 38 kHz, 50 kHz, 200 kHz @ 1 kW
ద్వంద్వ ఫ్రీక్వెన్సీ, సింగిల్ బీమ్: 38/200 kHz లేదా 50/200 kHz (ఫిషింగ్ కోసం సాధారణం)
అధిక శక్తి: 4 kW డీప్-వాటర్ కమర్షియల్ కాన్ఫిగరేషన్

PCBA భౌతిక లక్షణాలు

పరామితి	డిస్ప్లే/ప్రాసెసర్	ట్రాన్స్డ్యూసర్ అసెంబ్లీ
బోర్డు మెటీరియల్	FR4 (ప్రామాణికం)	అధిక-Tg FR4 లేదా ఫ్లెక్సిబుల్ PCB
లేయర్ కౌంట్	4-8 పొరలు	2-4 పొరలు
రాగి బరువు	1-2 oz (సిగ్నల్), 2 oz (పవర్)	2 oz కనిష్ట (అధిక కరెంట్ పప్పులు)
ఉపరితల ముగింపు	ENIG లేదా OSP	ENIG (తుప్పు నిరోధకత)
ఆపరేటింగ్ టెంప్	-20°C నుండి +70°C వరకు	-40°C నుండి +85°C
కన్ఫార్మల్ పూత	సిఫార్సు చేయబడింది	తప్పనిసరి (సముద్ర పర్యావరణం)

ఆరు క్లిష్టమైన డిజైన్ పరిగణనలు

1. సిగ్నల్ సమగ్రత - డిటెక్షన్ ఖచ్చితత్వాన్ని నిర్ధారించడం

సోనార్ ఫ్రీక్వెన్సీలు 50 kHz నుండి 900 kHz వరకు ఉంటాయి. PCBA లేఅవుట్ నేరుగా గుర్తింపు పరిధి మరియు ఖచ్చితత్వాన్ని ప్రభావితం చేస్తుంది:

ఇంపెడెన్స్-నియంత్రిత జాడలు: 50Ω లేదా 75Ω ట్రాన్స్‌డ్యూసర్ కేబుల్స్ కోసం విలక్షణమైనది
సరిపోలిన ట్రేస్ పొడవులు: దశలవారీ శ్రేణి ట్రాన్స్‌డ్యూసర్‌ల కోసం, అన్ని మూలకం ట్రేస్‌లు తప్పనిసరిగా ఒకే విధమైన విద్యుత్ పొడవును కలిగి ఉండాలి
గార్డ్ రింగ్‌లు: శబ్దాన్ని తిరస్కరించడానికి గ్రౌండెడ్ ట్రేస్‌లతో సరౌండ్ సెన్సిటివ్ అనలాగ్ ఇన్‌పుట్‌లు
ప్రత్యేక అనలాగ్/డిజిటల్ గ్రౌండ్‌లు: పవర్ ఇన్‌పుట్ దగ్గర ఒకే స్టార్ పాయింట్ వద్ద కనెక్ట్ చేయండి

2. తేమ రక్షణ - #1 విశ్వసనీయత కారకం

సముద్ర పరిసరాలు PCBAలను సాల్ట్ స్ప్రే, కండెన్సేషన్ మరియు డైరెక్ట్ ఇమ్మర్షన్‌కు బహిర్గతం చేస్తాయి. కన్ఫార్మల్ పూత చర్చించబడదు:

పూత రకం	ఉత్తమమైనది	ప్రోస్	ప్రతికూలతలు
యాక్రిలిక్ (AR)	సాధారణ సముద్ర వినియోగం	దరఖాస్తు చేయడం సులభం, పునర్నిర్మించదగినది	మితమైన రసాయన నిరోధకత
సిలికాన్ (SR)	విపరీతమైన ఉష్ణోగ్రత హెచ్చుతగ్గులు	సౌకర్యవంతమైన, విస్తృత ఉష్ణోగ్రత పరిధి (-55°C నుండి +200°C)	తొలగించడం కష్టం
యురేథేన్ (UR)	సుదీర్ఘ ఉప్పునీటి ఇమ్మర్షన్	అద్భుతమైన రసాయన/ఉప్పు నిరోధకత	తిరిగి పని చేయడం కష్టం

IP రేటింగ్ లక్ష్యాలు:

డిస్ప్లే యూనిట్: IP65 కనిష్ట (దుమ్ము-బిగుతు, వాటర్ స్ప్రే రెసిస్టెంట్)
ట్రాన్స్‌డ్యూసర్ అసెంబ్లీ: IP68 కనిష్ట (1m+ వరకు ఇమ్మర్షన్ ప్రూఫ్)

3. ప్రసారం/స్వీకరించడం (T/R) స్విచింగ్ – సెన్సిటివ్ రిసీవర్‌ను రక్షించడం

సోనార్ ట్రాన్స్‌డ్యూసర్ ఏకకాలంలో ప్రసారం చేయదు మరియు స్వీకరించదు. అధిక-వోల్టేజ్ ట్రాన్స్‌మిట్ పల్స్ నుండి సున్నితమైన తక్కువ-నాయిస్ యాంప్లిఫైయర్ (LNA)ని రక్షించే T/R స్విచ్‌ను PCBA తప్పనిసరిగా కలిగి ఉండాలి:

మూడు-పొర రక్షణ: ఛాపర్ సర్క్యూట్ + వోల్టేజ్ బిగింపు + సిరీస్ నిరోధకత
ప్రతిస్పందన సమయం: <10μs (నిస్సార నీటిలో 1 అడుగుల లోతు = 2μs రౌండ్ ట్రిప్)
రిసీవర్ రక్షణ రేటింగ్: ±5V ఇన్‌పుట్‌లో ±100V శిఖరాలను అధిగమించండి

4. పవర్ యాంప్లిఫైయర్ డిజైన్

ట్రాన్స్‌డ్యూసర్‌ను నడపడానికి అవసరమైన వోల్టేజ్‌కు MCU యొక్క లాజిక్-లెవల్ సిగ్నల్ (5V)ను పెంచుతుంది:

వేదిక	ఇన్పుట్	అవుట్‌పుట్	లాభం
ఓసిలేటర్	MCU ట్రిగ్గర్ పల్స్	200 kHz, 5V వద్ద 500μs పేలింది	N/A
MOSFET డ్రైవర్	5V లాజిక్	12V గేట్ డ్రైవ్	~2x
పవర్ MOSFETలు	12V మార్పిడి	±40V నుండి ±60V సైన్ వేవ్ (H-బ్రిడ్జ్)	~8x

5. రిసీవర్ చైన్ - యాంప్లిఫికేషన్ మరియు ఫిల్టరింగ్

రిటర్న్ ఎకోలు చాలా బలహీనంగా ఉన్నాయి (మిల్లీవోల్ట్‌లు లేదా మైక్రోవోల్ట్‌లు). రిసీవర్ చైన్‌కు తక్కువ శబ్దంతో అధిక లాభం అవసరం:

వేదిక	ఫంక్షన్	సాధారణ లాభం
ఛాపర్ (T/R రక్షణ)	ప్రసార సమయంలో డిస్‌కనెక్ట్ అవుతుంది	N/A (పాస్-త్రూ)
తక్కువ-నాయిస్ యాంప్లిఫైయర్ (LNA)	మొదటి దశ విస్తరణ (అత్యల్ప శబ్దం నేల)	20-40 డిబి
బ్యాండ్‌పాస్ ఫిల్టర్	బ్యాండ్ వెలుపల శబ్దాన్ని తొలగిస్తుంది (200 kHz ±10 kHz)	కటాఫ్ వద్ద -3 dB
సెకండరీ యాంప్లిఫైయర్	ADC పరిధికి సిగ్నల్‌ను తీసుకువస్తుంది	20-40 డిబి
పీక్ డిటెక్టర్	శ్రేణి కోసం RF ఎన్వలప్‌ను DCకి మారుస్తుంది	N/A

6. పవర్ సప్లై డిజైన్

ఒకే 12V మెరైన్ బ్యాటరీ ఇన్‌పుట్ నుండి బహుళ క్లీన్ వోల్టేజ్ పట్టాలను ఉత్పత్తి చేస్తుంది:

రైలు	ప్రస్తుత	అలల సహనం	కోసం ఉపయోగించబడింది
5V	500mA-2A	<50mV	MCU, లాజిక్, డిస్ప్లే
3.3V	100mA-500mA	<30mV	DSP, ADC, ఖచ్చితమైన అనలాగ్
±12V నుండి ±15V	100mA-500mA	<100mV	Op-amps, LNA
±40V నుండి ±100V	1A-5A (పల్సెడ్)	N/A	పవర్ యాంప్లిఫైయర్ (ప్రసారం మాత్రమే)

సిఫార్సు: డిజిటల్ మరియు అనలాగ్ పట్టాల కోసం ప్రత్యేక స్విచ్చింగ్ రెగ్యులేటర్లను ఉపయోగించండి. రిసీవర్ చైన్‌కు క్లీనెస్ట్ పవర్ కోసం కన్వర్టర్‌లను మార్చిన తర్వాత LDOలను ఉపయోగించండి.

PCBA లేఅవుట్ విశ్వసనీయత నియమాలు

నియమం	కీ పాయింట్లు
HV మరియు LV విభాగాలను వేరు చేయండి	ఒక అంచు వద్ద పవర్ యాంప్లిఫైయర్ ఉంచండి, వ్యతిరేక అంచు వద్ద సర్క్యూట్రీని స్వీకరించండి; ±100V మరియు 5V ట్రేస్‌ల మధ్య కనిష్ట క్రీపేజ్ దూరం 3mm
గార్డ్ సెన్సిటివ్ అనలాగ్ ఇన్‌పుట్‌లు	గ్రౌన్దేడ్ కాపర్ పోర్‌తో LNA ఇన్‌పుట్ ట్రేస్‌ని చుట్టుముట్టండి; ప్రతి 5 మిమీకి గ్రౌన్దేడ్ వయాస్ జోడించండి; ఇన్‌పుట్ ట్రేస్‌ను వీలైనంత తక్కువగా ఉంచండి
వయాస్‌తో గ్రౌండ్ ప్లేన్‌లను కుట్టండి	5mm అంతరం వద్ద 0.3mm వయాస్ ఎగువ మరియు దిగువ గ్రౌండ్ ప్లేన్‌లను కలుపుతుంది; గ్రౌండ్ ఇంపెడెన్స్ తగ్గిస్తుంది మరియు గ్రౌండ్ బౌన్స్ నిరోధిస్తుంది
పవర్ Amp సమీపంలో బల్క్ కెపాసిటెన్స్	పవర్ యాంప్లిఫైయర్ సరఫరా ఇన్‌పుట్ వద్ద 1000μF నుండి 4700μF తక్కువ-ESR కెపాసిటర్‌ను ఉంచండి; ప్రసార సమయంలో వోల్టేజ్ పతనాన్ని నిరోధిస్తుంది
పవర్ స్టేజ్ కోసం థర్మల్ మేనేజ్‌మెంట్	పవర్ ట్రేస్ కోసం 2-3 oz రాగిని ఉపయోగించండి; MOSFET ప్యాడ్‌కి కనీసం 9 థర్మల్ వయాస్‌లను జోడించండి

మెటీరియల్ ఎంపిక గైడ్

కాంపోనెంట్ రకం	సిఫార్సు చేయబడింది	నివారించండి	కారణం
PCB బేస్	అధిక-Tg FR4 (Tg≥170°C) లేదా PTFE	ప్రామాణిక FR4 (Tg 130°C)	అధిక శక్తి మరియు సముద్ర ఉష్ణోగ్రత స్వింగ్స్
ఉపరితల ముగింపు	ENIG (బంగారం)	HASL	తుప్పు నిరోధకత
సోల్డర్ మాస్క్	UV ఫ్లోరోసెంట్ ట్రేసర్‌తో LPI	ప్రామాణిక మాట్టే	పూత కవరేజ్ తనిఖీ
కన్ఫార్మల్ పూత	యాక్రిలిక్ లేదా సిలికాన్	ఏదీ లేదు	ఉప్పునీటి రక్షణ
కనెక్టర్లు	సీల్డ్ (IP67+)	సీల్ చేయని శీర్షికలు	తేమ ప్రవేశం

ఉత్పత్తి పరీక్ష అవసరాలు

పరీక్ష అంశం	పద్ధతి	పాస్/ఫెయిల్ ప్రమాణాలు
ఇన్-సర్క్యూట్ టెస్ట్ (ICT)	ఆటోమేటెడ్ ప్రోబ్ ఫిక్చర్	అన్ని భాగాలు ఉన్నాయి, సరైన విలువలు ఉన్నాయి
T/R స్విచింగ్ టెస్ట్	ట్రాన్స్మిట్ పల్స్ వర్తించు, LNA అవుట్‌పుట్‌ని కొలవండి	ప్రసార సమయంలో LNA అవుట్‌పుట్ <100mV
రిసీవర్ నాయిస్ ఫ్లోర్	50Ωతో ఇన్‌పుట్‌ని ముగించండి, ADC రీడింగ్‌ని కొలవండి	శబ్దం <3 LSB (10-బిట్ విలక్షణమైనది)
పరిధి ఖచ్చితత్వం	10 అడుగుల వద్ద తెలిసిన లక్ష్యంతో టెస్ట్ ట్యాంక్	పరిధి లోపం <3%
తేమ నిరోధకత	48 గంటల పాటు 85% RH, పవర్డ్	తుప్పు లేదు, సిగ్నల్ క్షీణత లేదు

పర్యావరణ అర్హత (వాణిజ్య ఉత్పత్తి ప్రమాణం)

పరీక్ష	ప్రామాణికం	వ్యవధి/చక్రాలు
థర్మల్ సైక్లింగ్	-20°C నుండి +60°C	50 చక్రాలు
కంపనం	మెరైన్ ఇంజిన్ వైబ్రేషన్ ప్రొఫైల్	అక్షానికి 2 గంటలు
ఉప్పు స్ప్రే	5% NaCl, 35°C	48 గంటలు
తేమ	95% RH, 40°C	48 గంటలు

తరచుగా అడిగే ప్రశ్నలు

Q1: ట్రాన్స్‌డ్యూసర్ అసెంబ్లీ కోసం దృఢమైన FR4 లేదా ఫ్లెక్సిబుల్ PCB?

రెండూ ఆచరణీయమైనవి; ఎంపిక పనితీరు మరియు విశ్వసనీయతను ప్రభావితం చేస్తుంది:

దృఢమైన FR4: సాధారణ సింగిల్-ఎలిమెంట్ ట్రాన్స్‌డ్యూసర్‌లు, తక్కువ-ఫ్రీక్వెన్సీ (50-83 kHz) డిజైన్‌లకు ఉత్తమమైనది. తక్కువ ధర, సులభంగా తయారీ, కానీ వంపు పొట్టు ఆకారాలు అనుగుణంగా లేదు.
ఫ్లెక్సిబుల్ PCB: దశలవారీ శ్రేణులు, అధిక-ఫ్రీక్వెన్సీ (200 kHz+), వక్ర హౌసింగ్ డిజైన్‌లకు ఉత్తమమైనది. సంక్లిష్ట ఆకృతులకు అనుగుణంగా, గృహ పరిమాణాన్ని తగ్గిస్తుంది, కానీ అధిక ధర.

పరిశ్రమ ట్రెండ్: ప్రీమియం ఫిష్ ఫైండర్‌లు ఇప్పుడు SMT పైజోఎలెక్ట్రిక్ మూలకాలతో సౌకర్యవంతమైన PCBAలను ఉపయోగిస్తున్నారు, సోనార్ బీమ్‌ను ఆకృతి చేయడానికి వంపు లేదా సరళ శ్రేణులలో డజన్ల కొద్దీ చిన్న ట్రాన్స్‌డ్యూసర్ మూలకాల యొక్క ఖచ్చితమైన స్థానాలను అనుమతిస్తుంది.

Q2: అధిక-వోల్టేజ్ ట్రాన్స్మిట్ పల్స్ నుండి రిసీవర్ ప్రీయాంప్‌ను ఎలా రక్షించాలి?

మూడు-పొరల రక్షణ పథకాన్ని ఉపయోగించండి:

ఛాపర్ సర్క్యూట్: రిసీవర్ ఇన్‌పుట్‌తో శ్రేణిలో బ్యాక్-టు-బ్యాక్ MOSFETలు లేదా PIN డయోడ్‌లు - ప్రసారం సమయంలో ఆఫ్ అవుతుంది
వోల్టేజ్ బిగింపు: బ్యాక్-టు-బ్యాక్ షాట్కీ లేదా జెనర్ డయోడ్‌లు ±5V లేదా ±10Vకి బిగించండి
శ్రేణి నిరోధకత: T/R స్విచ్ మరియు LNA ఇన్‌పుట్ మధ్య 100Ω నుండి 1kΩ నిరోధకం తప్పు పరిస్థితులలో కరెంట్‌ని పరిమితం చేస్తుంది

Q3: అడపాదడపా సోనార్ సిగ్నల్స్ లేదా దెయ్యం ప్రతిధ్వనులకు కారణం ఏమిటి?

తరచుగా PCBA డిజైన్ లేదా అసెంబ్లీ లోపాలను గుర్తించవచ్చు:

కనెక్టర్ వద్ద తేమ ప్రవేశం → కనెక్టర్ జంక్షన్‌ను పాట్ చేయండి, సీల్డ్ కనెక్టర్లను ఉపయోగించండి
SMT మూలకాలపై పగిలిన సోల్డర్ జాయింట్లు → ఫ్లెక్సిబుల్ PCBని ఉపయోగించండి, ఎపోక్సీ అండర్‌ఫిల్‌ని జోడించండి
పవర్ పట్టాలపై తగినంత డీకప్లింగ్ లేదు → 1000μF బల్క్ కెపాసిటర్‌ను జోడించండి, LNA రైలు కోసం 100μF+100nF వేరుచేయడం
పేలవమైన బ్యాండ్‌పాస్ ఫిల్టర్ ట్యూనింగ్ → 1% టాలరెన్స్ భాగాలను ఉపయోగించండి, నెట్‌వర్క్ ఎనలైజర్‌తో ధృవీకరించండి

మమ్మల్ని ఎందుకు ఎంచుకోవాలి - ఫిషింగ్ సోనార్ PCBA అవసరాలకు ఖచ్చితత్వం సరిపోలింది

సముద్ర ఎలక్ట్రానిక్స్ తయారీ యొక్క ప్రత్యేక సవాళ్లను పరిష్కరించడానికి మేము ప్రత్యేకంగా మా సామర్థ్యాలను రూపొందించాము:

1. పరిపక్వ తేమ రక్షణ ప్రక్రియలు

సాల్ట్ స్ప్రే తుప్పు మరియు తేమ ప్రవేశించడం సముద్ర పరిసరాలలో ప్రాథమిక సవాళ్లు. మేము యాక్రిలిక్, సిలికాన్ మరియు యురేథేన్ కన్ఫార్మల్ కోటింగ్ ఆప్షన్‌లను సెలెక్టివ్ స్ప్రేయింగ్ (కనెక్టర్ ఏరియాల ఖచ్చితమైన ఎగవేత) మరియు సులభమైన తనిఖీ కోసం UV ఫ్లోరోసెంట్ ట్రేసర్‌ను అందిస్తాము - ట్రాన్స్‌డ్యూసర్ అసెంబ్లీల కోసం IP68 రక్షణ అవసరాలకు అనుగుణంగా.

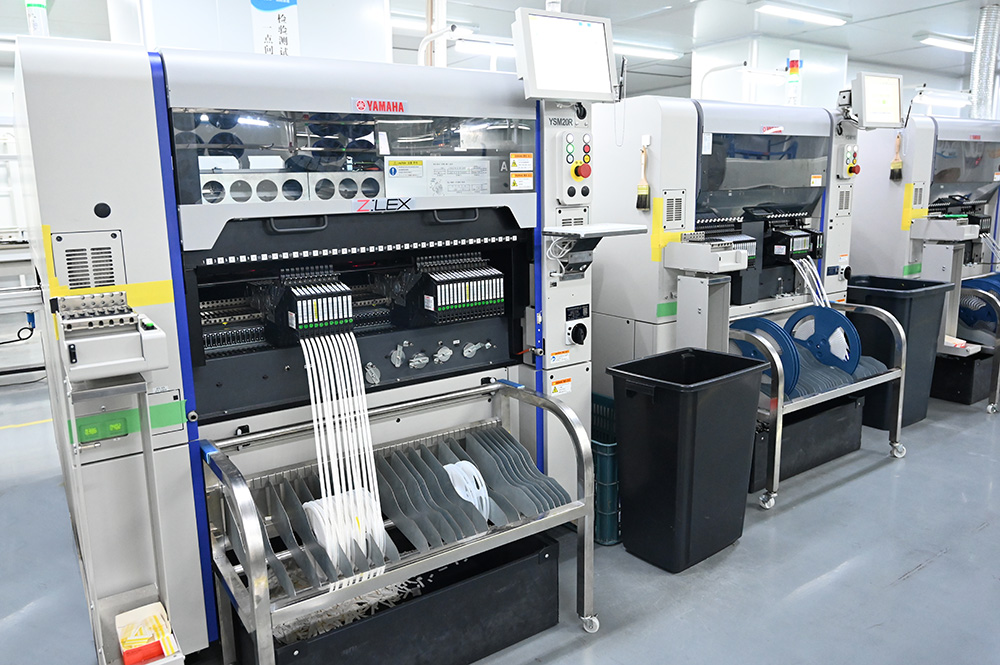

High Speed Yamaha SMT Machine

2. ఫ్లెక్సిబుల్ PCB మరియు దృఢమైన-ఫ్లెక్స్ తయారీ సామర్థ్యం

హై-ఎండ్ ఫిషింగ్ ట్రాన్స్‌డ్యూసర్‌లు ఫ్లెక్సిబుల్ PCB + SMT పైజోఎలెక్ట్రిక్ ఎలిమెంట్ సొల్యూషన్‌లను ఎక్కువగా ఉపయోగిస్తాయి. మేము ఫ్లెక్సిబుల్ PCB (పాలిమైడ్/PET) మరియు దృఢమైన-ఫ్లెక్స్ బోర్డ్ తయారీకి మద్దతిస్తాము – ఖచ్చితమైన శ్రేణి స్థానాలు, కర్వ్డ్ హౌసింగ్ అనుకూలత మరియు మొత్తం పరిమాణాన్ని తగ్గించడం.

3. వన్-స్టాప్ టర్న్‌కీ సర్వీస్ - తగ్గిన కోఆర్డినేషన్ ఓవర్‌హెడ్

PCB ఫ్యాబ్రికేషన్ → కాంపోనెంట్ సోర్సింగ్ → SMT/DIP అసెంబ్లీ → ప్రోగ్రామింగ్ → ఫంక్షనల్ టెస్టింగ్ → కన్ఫార్మల్ కోటింగ్ → వైర్ హార్నెస్ అసెంబ్లీ → ఫినిష్డ్ ప్రొడక్ట్ అసెంబ్లీ నుండి, అన్ని ప్రక్రియలు అంతర్గతంగానే పూర్తవుతాయి, బహుళ-విక్రయదారుల సమన్వయ ఖర్చులు మరియు నాణ్యత ప్రమాదాలను తగ్గించడం.

4. సమగ్ర పరీక్ష మరియు ధ్రువీకరణ సామర్థ్యాలు

2 వృద్ధాప్య పరీక్ష గదులు, 2 అధిక/తక్కువ ఉష్ణోగ్రత పరీక్ష గదులు మరియు విస్తృత శ్రేణి ప్రొఫెషనల్ టెస్టింగ్ సాధనాలతో అమర్చబడి, మేము వీటిని చేయగలము:

ఇన్-సర్క్యూట్ టెస్ట్ (ICT)
థర్మల్ సైక్లింగ్ పరీక్ష (-40°C నుండి +85°C)
ఉప్పు స్ప్రే పరీక్ష
ఉష్ణోగ్రత షాక్ పరీక్ష
ఫంక్షనల్ టెస్టింగ్ (T/R స్విచింగ్ ధ్రువీకరణ, నాయిస్ ఫ్లోర్ టెస్టింగ్‌తో సహా)

5. ఫ్లెక్సిబుల్ వాల్యూమ్ సపోర్ట్

వార్షిక PCBA ఉత్పత్తి సామర్థ్యం 1.5 మిలియన్ యూనిట్లను మించిపోయింది, అయితే MOQ లేకుండా చిన్న-వాల్యూమ్ పైలట్ రన్‌లకు మద్దతు ఇస్తుంది - ప్రోటోటైప్ వెరిఫికేషన్ నుండి భారీ ఉత్పత్తికి అతుకులు లేకుండా మారుతుంది.

మా అర్హతలు

స్థాపించబడింది: 2011
ఫ్యాక్టరీ ప్రాంతం: 3,000+ చ.మీ
R&D ఇంజనీర్లు: 20
SMT ప్రొడక్షన్ లైన్స్: 6
DIP అసెంబ్లీ లైన్లు: 4
పూర్తయిన ఉత్పత్తి అసెంబ్లీ లైన్లు: 2
నాణ్యతా వ్యవస్థ: ISO 9001:2015 సర్టిఫైడ్, IPC-610E కంప్లైంట్
ఎగుమతి మార్కెట్లు: ఉత్తర అమెరికా, దక్షిణ అమెరికా, యూరప్, ఆసియా, ఓషియానియా
