నైట్రోజన్ రిఫ్లో సోల్డరింగ్ అంటే ఏమిటి మరియు దానిని ఎందుకు పరిగణించాలి?
నత్రజని రిఫ్లో ఓవెన్లోని ప్రామాణిక గాలిని 99.9% స్వచ్ఛమైన N₂తో భర్తీ చేస్తుంది. ఆక్సిజన్ లేకపోవడం టంకము పేస్ట్ మరియు కాంపోనెంట్ లీడ్స్పై ఆక్సైడ్ ఏర్పడకుండా నిరోధిస్తుంది.
ప్రక్రియ పోలిక
పారామీటర్ స్టాండర్డ్ ఎయిర్ రిఫ్లో నైట్రోజన్ రిఫ్లో (N₂)తేడా ఆక్సిజన్ స్థాయి20.9%< 1000 ppm (0.1%)200× తక్కువ O₂చెమ్మగిల్లడం కోణం25--35°10--15°2× మెరుగ్గా చెమ్మగిల్లడం థర్మల్ ప్యాడ్ల ప్రాంతంలో 5--25%%5--25% తగ్గింపు హెడ్-ఇన్-పిల్లో లోపాలు0.5--2%< 0.05%10× తక్కువ సోల్డర్ బాల్లింగ్విజిబుల్నోన్క్లీనర్ బోర్డులు

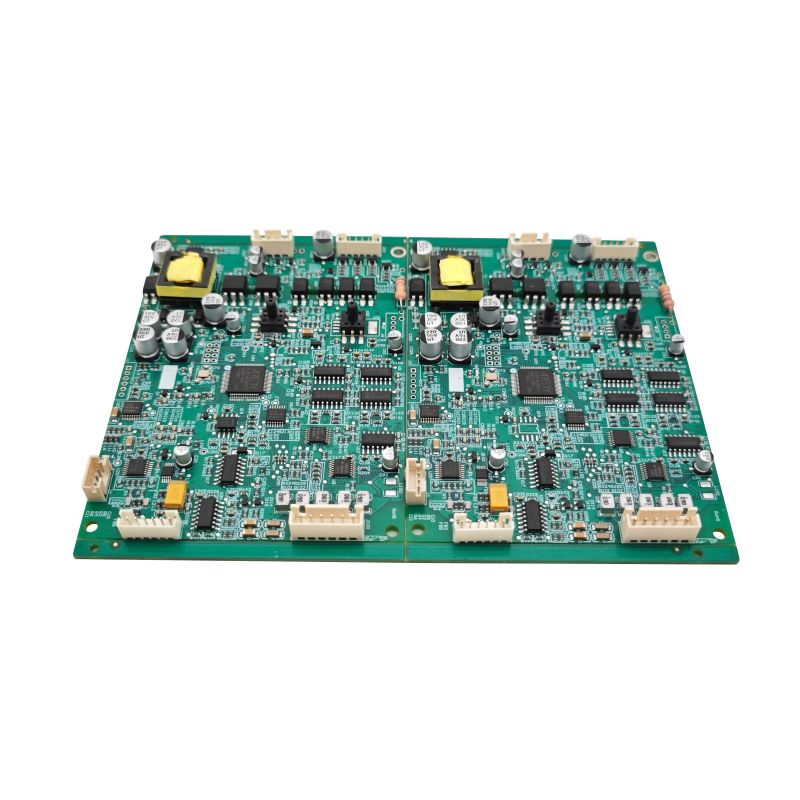

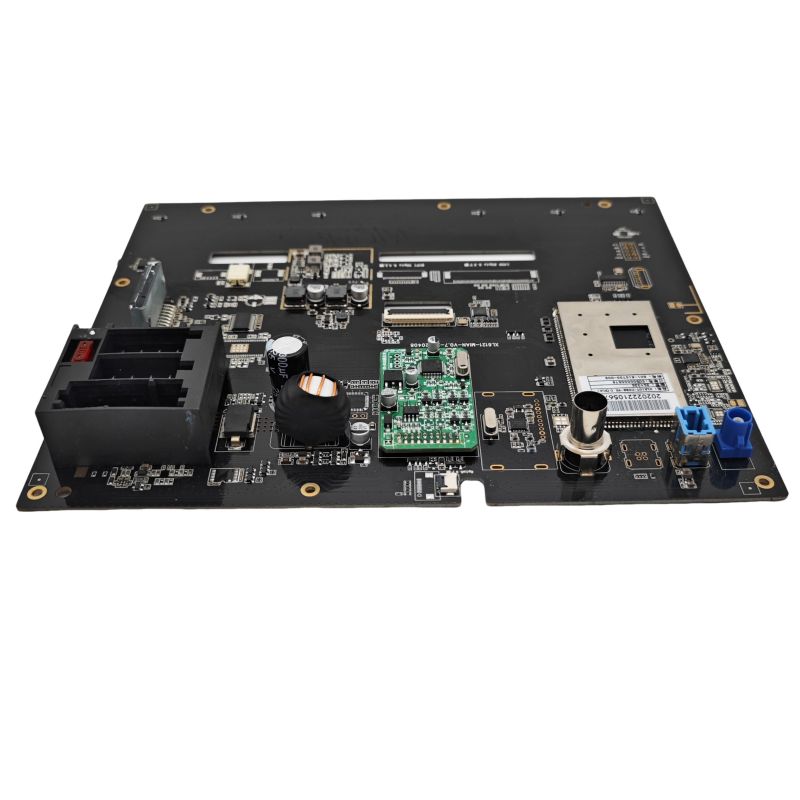

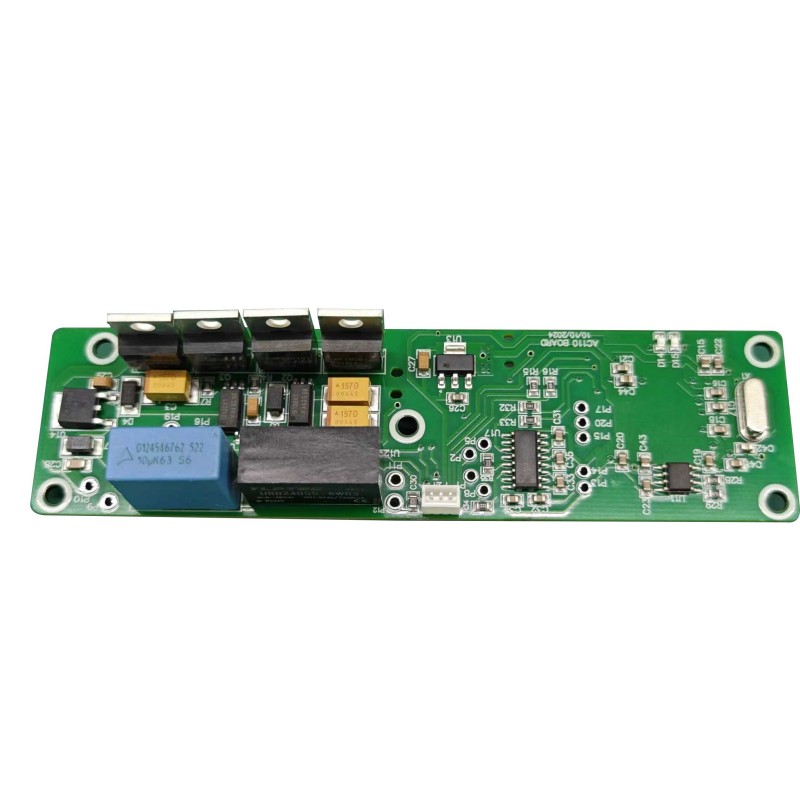

పారిశ్రామిక రోబోట్ PCBAలో ఆక్సీకరణ సమస్య
పారిశ్రామిక రోబోట్ PCBA తరచుగా MOSFETలు, గేట్ డ్రైవర్లు మరియు పవర్ మేనేజ్మెంట్ ICల క్రింద పెద్ద థర్మల్ ప్యాడ్లను (ఎక్స్పోజ్డ్ కాపర్) ఉపయోగిస్తుంది. ఈ ప్యాడ్లు గాలి రిఫ్లోలో వేగంగా ఆక్సీకరణం చెందుతాయి, టంకము పూర్తిగా చెమ్మగిల్లకుండా చేస్తుంది. ఫలితంగా 1000+ ఆపరేటింగ్ గంటల తర్వాత వేడిని ట్రాప్ చేసి ఫీల్డ్ వైఫల్యాలకు కారణమయ్యే శూన్యాలు.
ఇక్కడ నైట్రోజన్ రిఫ్లో స్పష్టమైన విలువను అందిస్తుంది
ప్రతి పారిశ్రామిక రోబోట్ PCBA సమానంగా ప్రయోజనం పొందదు. నత్రజని నిర్దిష్ట దృశ్యాలలో అర్ధమే.
పెద్ద రాగి ప్రాంతాలు మరియు భారీ భాగాలు
బోర్డ్ ఫీచర్ ఎయిర్ రిఫ్లో రిస్క్ నైట్రోజన్ బెనిఫిట్10×10 మిమీ థర్మల్ ప్యాడ్> 30% శూన్యాలు, హాట్ స్పాట్లు< 8% శూన్యాలు, యూనిఫాం20+ లేయర్ బోర్డ్ (మందపాటి) లేయర్ల అంతటా అసమాన తాపనము చెమ్మగిల్లడం ద్వారా మెరుగైన ఉష్ణ బదిలీ పెద్ద కనెక్టర్లు (40+ పిన్లు) హెడ్-ఇన్-పిల్లో మోటారు 100 పిల్లో % జాయింట్-ఇన్-పిల్లో మోటారు ఫార్మేషన్ 10% డ్రైవ్లు)పొడవైన నానబెట్టిన ఉపరితలాలను శుభ్రపరిచే సమయంలో ఆక్సీకరణం చెందుతుంది
వాస్తవ ప్రపంచ డేటా: ఒకే బోర్డ్లో 12 పవర్ MOSFETలతో కూడిన ఆరు-అక్షం రోబోట్ కంట్రోలర్ PCBAలో, నైట్రోజన్ రిఫ్లో ఫీల్డ్ రాబడిని 24 నెలల్లో 3.2% నుండి 0.4%కి తగ్గించింది. ప్రాథమిక వైఫల్యం మోడ్ -- వేడెక్కడానికి కారణమయ్యే థర్మల్ ప్యాడ్ శూన్యాలు -- 87% తగ్గాయి.
తక్కువ-వోల్టేజ్, అధిక-కరెంట్ జాడలు
సర్వో డ్రైవ్ల కోసం పారిశ్రామిక రోబోట్ PCBA లోపలి పొరలపై 30--80Aని కలిగి ఉంటుంది. కరెంట్-సెన్స్ రెసిస్టర్ల క్రింద ఉన్న శూన్యాలు (0.5 mΩ, 2512 ప్యాకేజీ) టార్క్ రీడింగ్లను పాడు చేసే రెసిస్టెన్స్ వైవిధ్యాన్ని సృష్టిస్తాయి.
కరెంట్ సెన్స్ కాంపోనెంట్ ఎయిర్ రిఫ్లో వేరియేషన్4-టెర్మినల్ షంట్ (2512) ±8% వాయిడింగ్ ±1.5%సెన్స్ రెసిస్టర్ ఉష్ణోగ్రత పెరుగుదల15°C5°CCఅాలిబ్రేషన్ డ్రిఫ్ట్ 500 సైకిల్స్ తర్వాత12%2%
ఎక్కడ నత్రజని రిఫ్లో అవసరం లేదు
నత్రజని ధరను జోడిస్తుంది (ఓవెన్ సవరణ + గ్యాస్ వినియోగం = PCBAకి $0.08--0.12). ఈ సందర్భాలలో ఉపయోగించవద్దు.
తక్కువ ఉష్ణ ద్రవ్యరాశితో చిన్న బోర్డులు
దృశ్యం నత్రజని అవసరం లేదు ఏక-వైపు, < 50 భాగాలు ఎయిర్ రిఫ్లో <8% శూన్యాలు ఉత్పత్తి చేస్తుంది అన్ని చిన్న ప్యాకేజీలు (0402, QFN 3×3) పెద్ద థర్మల్ ప్యాడ్లు లేవు లీడ్-రహిత SAC305 ఎటువంటి సున్నితమైన భాగాలు లేకుండా స్టాండర్డ్ ఫ్లక్స్ హ్యాండిల్లు ఖర్చు సమర్థించబడలేదు
హై-యాక్టివిటీ ఫ్లక్స్ ఉపయోగించి బోర్డులు
కొన్ని నో-క్లీన్ ఫ్లక్స్లు (ఉదా., సెంజు M705-GRN360-K2-V) 240°C వరకు గాలిలో ప్రభావవంతంగా పనిచేసే యాక్టివేటర్లను కలిగి ఉంటాయి. నత్రజని కొలవదగిన ప్రయోజనాన్ని జోడించదు. ఆక్సిజన్ సెన్సిటివిటీ కోసం ఫ్లక్స్ డేటాషీట్ని తనిఖీ చేయండి.
ఇండస్ట్రియల్ రోబోట్ PCBA కోసం అమలు పారామితులు
మీరు నైట్రోజన్ని ఉపయోగించాలని నిర్ణయించుకుంటే, ఈ నిర్దిష్ట సెట్టింగ్లను వర్తింపజేయండి.
నైట్రోజన్ కింద ఓవెన్ ప్రొఫైల్
ZoneTemperatureTimeO₂ TargetPreheat150--180°C60--90 sec< 5000 ppmSoak180--210°C60--90 sec< 2000 ppmReflow పీక్ (SAC305)240°C30-00-25 ppmCooling-5°C/సెకను రాంప్---అవసరం లేదు
క్లిష్టమైన: రిఫ్లో పీక్ సమయంలో O₂ 1000 ppm కంటే తక్కువగా ఉంచండి. 1500 ppm పైన, ప్రయోజనం అదృశ్యమవుతుంది -- శూన్యాలు గాలి రిఫ్లో స్థాయిలకు తిరిగి వస్తాయి.
నత్రజని ప్రవాహం రేటు మరియు స్వచ్ఛత
పరామితి సిఫార్సు స్వచ్ఛత99.9% కనిష్ట (3.0 గ్రేడ్) డ్యూ పాయింట్-40°C లేదా లోయర్ ఫ్లో రేట్15--25 m³/గంట (సాధారణ 6-జోన్ ఓవెన్)
ఖర్చు అంచనా: 100×150 mm ఒక సాధారణ పారిశ్రామిక రోబోట్ PCBA కోసం, నైట్రోజన్ 10,000 వాల్యూమ్లో ఒక్కో బోర్డ్కు $0.10 జోడిస్తుంది. 100,000 వాల్యూమ్ వద్ద, ధర ఒక్కో బోర్డ్కు $0.04కి పడిపోతుంది.
నైట్రోజన్ ప్రయోజనాన్ని ధృవీకరించడానికి పరీక్ష
మీ ఇండస్ట్రియల్ రోబోట్ PCBA కోసం నైట్రోజన్కు కట్టుబడి ఉండే ముందు, ఈ రెండు పరీక్షలను అమలు చేయండి.
వాయిడింగ్ పోలిక (ఎక్స్-రే)
1. గాలిలో 20 బోర్డులు, నత్రజనిలో 20 బోర్డులు రిఫ్లో
2. ప్రతి బోర్డ్ను 0° మరియు 45° వంపులో X-రే చేయండి
3. అతిపెద్ద థర్మల్ ప్యాడ్ (ఉదా., మోటారు డ్రైవర్ IC) కింద ఖాళీ ప్రాంతాన్ని కొలవండి
4. నైట్రోజన్ జస్టిఫికేషన్ కోసం పాస్ ప్రమాణం: గాలితో పోలిస్తే శూన్యత తగ్గింపు > 50%
క్రాస్-సెక్షన్ మరియు షీర్ టెస్ట్
టెస్ట్ ఎయిర్ రిఫ్లో ఫలితం నైట్రోజన్ టార్గెట్IMC మందం (ఇంటర్మెటాలిక్)1--3 µm అసమానత2--4 µm ఏకరీతి శూన్య వ్యాసం> 200 µm సాధారణ< 100 µm అరుదుబాల్ కోత బలం (0.5 mm BGA)800--1000-1310 gf100
తరచుగా అడిగే ప్రశ్నలు -- ఇండస్ట్రియల్ రోబోట్ PCBA కోసం నైట్రోజన్ రిఫ్లో గురించి సాధారణ ప్రశ్నలు
Q1: వైబ్రేషన్కు గురైన పారిశ్రామిక రోబోట్ PCBA కోసం నైట్రోజన్ రిఫ్లో టంకము ఉమ్మడి విశ్వసనీయతను మెరుగుపరుస్తుందా?
జ:అవును, కానీ నిర్దిష్ట వైఫల్య విధానాలకు మాత్రమే. పారిశ్రామిక రోబోలు సర్వో మోటార్లు మరియు గేర్బాక్స్ల నుండి 5--50 Grms వైబ్రేషన్ను అనుభవిస్తాయి. రెండు కంపన-సంబంధిత వైఫల్యాలు నైట్రోజన్తో మెరుగుపడతాయి:
కిర్కెండాల్ వాయిడింగ్-- ఎయిర్ రిఫ్లోలో, కాపర్-టిన్ ఇంటర్మెటాలిక్ (IMC) పెరుగుదల సక్రమంగా ఉండదు, ఇంటర్ఫేస్ వద్ద మైక్రోస్కోపిక్ శూన్యాలను సృష్టిస్తుంది. కంపనం కింద, ఈ శూన్యాలు 5000--10,000 గంటల తర్వాత కలిసిపోయి పగుళ్లు ఏర్పడతాయి. నైట్రోజన్ రిఫ్లో శూన్యాలు లేకుండా ఏకరీతి IMC (Cu₆Sn₅ పొర)ను ఉత్పత్తి చేస్తుంది. వైబ్రేషన్ పరీక్ష (20 Grms, 10--2000 Hz, 100 గంటలు) నత్రజని కీళ్ళు 3× ఎక్కువ కాలం జీవించి ఉన్నాయని చూపిస్తుంది.
భారీ భాగాల దగ్గర సోల్డర్ అలసట-- పారిశ్రామిక రోబోట్ PCBAపై పెద్ద ట్రాన్స్ఫార్మర్లు (15×15 మిమీ) రోబోట్ సన్నాహక సమయంలో (25°C నుండి 85°C వరకు) అవకలన ఉష్ణ విస్తరణను అనుభవిస్తాయి. గాలి రిఫ్లోలో, ఒత్తిడి ఎక్కువగా ఉండే కాంపోనెంట్ మూలల క్రింద శూన్యాలు కేంద్రీకరిస్తాయి. ఈ శూన్యాలు క్రాక్ ఇనిషియేషన్ సైట్లుగా పనిచేస్తాయి. నత్రజనితో, శూన్య రహిత కీళ్ళు ఒత్తిడిని సమానంగా పంపిణీ చేస్తాయి.
పరిమాణాత్మక మెరుగుదల-- యాక్సిలరేటెడ్ లైఫ్ టెస్టింగ్ (థర్మల్ షాక్ -40°C నుండి +125°C, 1000 సైకిల్స్ + ఏకకాల వైబ్రేషన్) చూపిస్తుంది:
- ఎయిర్ రిఫ్లో జాయింట్లు: 12% పగుళ్లు లేదా విఫలమయ్యాయి
- నత్రజని రిఫ్లో కీళ్ళు: 1.5% పగుళ్లు
అయితే, నైట్రోజన్ పేలవంగా రూపొందించబడిన ప్యాడ్ జ్యామితిని లేదా సరికాని స్టెన్సిల్ ఎపర్చర్లను పరిష్కరించదు. ఎల్లప్పుడూ మొదట వాటిని ఆప్టిమైజ్ చేయండి, ఆపై నత్రజనిని జోడించండి.
Q2: పారిశ్రామిక రోబోట్ PCBA పవర్ దశలకు ఏ శూన్య శాతం ఆమోదయోగ్యమైనది మరియు నత్రజని దానిని సాధించగలదా?
జ:పారిశ్రామిక రోబోట్ PCBA పవర్ దశలు (మోటార్ డ్రైవ్లు, IGBTలు, MOSFETలు), ఆమోదయోగ్యమైన వాయిడింగ్ థర్మల్ లోడ్పై ఆధారపడి ఉంటుంది. మూడు అంచెలు ఉన్నాయి:
టైర్ 1 -- అధిక శక్తి (నిరంతర > 20A ప్రతి FET)
ఆమోదయోగ్యమైన ఖాళీ ప్రాంతం: < 5%. ఒకే శూన్య వ్యాసం: < 0.2 మిమీ. ఇది నైట్రోజన్ రిఫ్లో (1000 ppm O₂) ప్లస్ వాక్యూమ్ రిఫ్లో (ఐచ్ఛికం)తో మాత్రమే సాధించబడుతుంది. నత్రజని లేకుండా, సాధారణ శూన్యాలు 15--25%.
టైర్ 2 -- మీడియం పవర్ (10--20A పీక్, అడపాదడపా)
ఆమోదయోగ్యమైన ఖాళీ ప్రాంతం: < 10%. ఒక్క శూన్యం > 0.5 మిమీ లేదు. నత్రజని రీఫ్లో స్థిరంగా 5--8% శూన్యాలను సాధిస్తుంది. గాలి రిఫ్లో 12--18% ఉత్పత్తి చేస్తుంది -- తరచుగా అంతంతమాత్రంగా ఉంటుంది కానీ థర్మల్ సిమ్యులేషన్ అనుమతిస్తే అది దాటిపోతుంది.
టైర్ 3 -- తక్కువ పవర్ (< 5A, సిగ్నల్ ICలు)
ఆమోదయోగ్యమైన ఖాళీ ప్రాంతం: < 25%. శూన్యాలు తక్కువ ఉష్ణ ప్రభావాన్ని కలిగి ఉంటాయి. నైట్రోజన్ అనవసరం. ఎయిర్ రిఫ్లో సరిపోతుంది.
వాక్యూమ్ లేకుండా నైట్రోజన్ టైర్ 1ని సాధించగలదా?కాదు -- నత్రజని మాత్రమే చిక్కుకున్న ఫ్లక్స్ వాయువుల కారణంగా 5--8% కనిష్ట శూన్యాలకు చేరుకుంటుంది. ఉప-5% శూన్యాల కోసం (SiC MOSFETలు లేదా GaN పరికరాలకు కీలకం), మీకు వాక్యూమ్ రిఫ్లో అవసరం (టంకము కరిగిన తర్వాత వాయువులను తొలగిస్తుంది). నత్రజని + వాక్యూమ్ 1--3% శూన్యాలను సాధిస్తుంది.
పారిశ్రామిక రోబోట్ PCBA కోసం టెస్ట్ ప్రోటోకాల్: 10 బోర్డులపై శూన్యాలను కొలవండి. సగటు> 15% ఉంటే, నైట్రోజన్ జోడించండి. సగటు 8--15% మరియు పవర్ డిస్సిపేషన్ <2W ప్రతి కాంపోనెంట్కు ఉంటే, గాలి ఆమోదయోగ్యమైనది. <8% అవసరమైతే, నైట్రోజన్ ప్లస్ స్టెన్సిల్ ఆప్టిమైజేషన్ను పేర్కొనండి (థర్మల్ ప్యాడ్లో ఫ్లక్స్ను విడుదల చేయడం ద్వారా).
Q3: పారిశ్రామిక రోబోట్ PCBA ఉత్పత్తి కోసం నా ప్రస్తుత ఎయిర్ రిఫ్లో ఓవెన్ను నైట్రోజన్గా మార్చవచ్చా?
జ:అవును, కానీ మూడు చర్చించలేని మార్పులతో. చాలా మంది తయారీదారులు పాక్షిక మార్పిడికి ప్రయత్నించి విఫలమవుతారు.
సవరణ 1 -- ఓవెన్ సీలింగ్
ఎయిర్ రిఫ్లో ఓవెన్లు ఎంట్రన్స్/ఎగ్జిట్ కర్టెన్ల వద్ద మరియు జోన్ల మధ్య ఖాళీలను కలిగి ఉంటాయి. నత్రజని స్వచ్ఛతకు ఆక్సిజన్ <50 L/నిమిషానికి అవసరం. ఇన్స్టాల్ చేయండి:
- ద్వంద్వ-పొర అయస్కాంత కర్టెన్లు (సాధారణ గొలుసులను భర్తీ చేస్తాయి)
- సానుకూల ఒత్తిడి నియంత్రణ (ఓవెన్ లోపల 1--2 mm H₂O)
- అధిక-ఉష్ణోగ్రత సిలికాన్ రబ్బరు పట్టీలతో అన్ని యాక్సెస్ ప్యానెల్లను సీల్ చేయండి
సీలింగ్ లేకుండా, మీరు 3--5× ఎక్కువ నైట్రోజన్ని వినియోగిస్తారు (ఒక బోర్డ్కు $0.30--$0.50 ధర) మరియు ఇప్పటికీ గరిష్టంగా 5000 ppm O₂ కలిగి ఉంటుంది -- సరిగ్గా ట్యూన్ చేయబడిన ఎయిర్ ఓవెన్ కంటే అధ్వాన్నంగా ఉంటుంది.
సవరణ 2 -- ఆక్సిజన్ పర్యవేక్షణ వ్యవస్థ
రెండు జిర్కోనియా O₂ సెన్సార్లను ఇన్స్టాల్ చేయండి: ఒకటి ప్రీహీట్ జోన్లో, ఒకటి రిఫ్లో పీక్ జోన్లో. సెన్సార్లు తప్పనిసరిగా నెలవారీ క్రమాంకనం చేయాలి. అనేక పారిశ్రామిక రోబోట్ PCBA తయారీదారులు క్రమాంకనాన్ని దాటవేస్తారు, ఆపై ఎందుకు వాయిడింగ్ రిటర్న్లు అని ఆశ్చర్యపోతారు.
సవరణ 3 -- కన్వేయర్ మరియు లూబ్రికేషన్
ప్రామాణిక ఓవెన్ కన్వేయర్ కందెనలు నైట్రోజన్లో ఆవిరి అవుతాయి (ఆక్సిజన్ లేకపోవడం వల్ల కుళ్ళిపోయే ఉష్ణోగ్రత మారుతుంది). పెర్ఫ్లోరోపాలిథర్ (PFPE) గ్రీజును ఉపయోగించండి. కెస్టర్ లేదా క్లూబర్ బ్రాండ్లు. ప్రామాణిక కందెన బోర్డును కలుషితం చేస్తుంది మరియు టంకము బంతులను సృష్టిస్తుంది.
మార్పిడి ఖర్చు మరియు కాలక్రమం:
- సామగ్రి: $8,000--$15,000 (సీల్స్, కర్టెన్లు, సెన్సార్లు, ఫ్లో నియంత్రణలు)
- ఇన్స్టాలేషన్: 2 రోజుల పనికిరాని సమయం
- నైట్రోజన్ సరఫరా: లిక్విడ్ ట్యాంక్ లేదా PSA జనరేటర్ ($300--$500/నెల లీజు)
- పారిశ్రామిక రోబోట్ PCBA వాల్యూమ్ కోసం చెల్లింపు కాలం > 50,000/సంవత్సరం: 6--8 నెలలు (తగ్గిన రీవర్క్ మరియు ఫీల్డ్ రిటర్న్ల నుండి)
మార్చవద్దుమీ వార్షిక వాల్యూమ్ 20,000 బోర్డుల కంటే తక్కువగా ఉంటే. బదులుగా ఇప్పటికే నైట్రోజన్ రిఫ్లో ఉన్న కాంట్రాక్ట్ తయారీదారుని ఉపయోగించండి.
డెసిషన్ మ్యాట్రిక్స్ -- మీరు నైట్రోజన్ ఉపయోగించాలా?
FactorAir Reflow తగినంత నైట్రోజన్ సిఫార్సు చేయబడిన థర్మల్ ప్యాడ్లు > 25 mm²Noఅవును బహిర్గతమైన కాపర్ బేస్తో కూడిన భాగాలు (QFN, DFN)NoYesBGA పిచ్ <0.8 mmNoYesRobot PCBA ఆపరేటింగ్ > 60°C పరిసరం లేదు, సంవత్సరానికి 5% విశ్వసనీయత లక్ష్యం విక్రయించబడదు. (SAC305) నో-క్లీన్ ఫ్లక్స్తో కొన్నిసార్లు పెద్ద బోర్డుల కోసం వాల్యూమ్ < 10,000 బోర్డులు/సంవత్సరం అవును లేదు (ఖర్చు అసమర్థమైనది)
తుది సిఫార్సు
నత్రజని రిఫ్లో పారిశ్రామిక రోబోట్ PCBA కోసం స్పష్టమైన అర్ధాన్ని కలిగి ఉంటుంది:
- పెద్ద థర్మల్ ప్యాడ్లు (> 25 mm²)
- బహిర్గతమైన డై ప్యాడ్లతో BGAలు లేదా QFNలు
- ఏదైనా పవర్ స్టేజ్ డిస్సిపేటింగ్ > ఒక్కో కాంపోనెంట్కు 5W
- విశ్వసనీయత అవసరం <1% 5 సంవత్సరాలలో ఫీల్డ్ వైఫల్యం
చిన్న భాగాలు మరియు థర్మల్ ఛాలెంజ్లు లేని సాధారణ, తక్కువ-శక్తి పారిశ్రామిక రోబోట్ PCBA (సెన్సార్ ఇంటర్ఫేస్లు, I/O బోర్డులు) కోసం నైట్రోజన్ అర్ధవంతం కాదు.
ఆచరణాత్మక సలహా: నైట్రోజన్లో 100-బోర్డ్ ట్రయల్ని అమలు చేయండి. ఎక్స్-రే వాయిడింగ్. మీ ప్రస్తుత ఎయిర్ రిఫ్లో ఫలితాలతో సరిపోల్చండి. శూన్య ప్రాంతం 50% కంటే ఎక్కువ తగ్గితే, నత్రజనిని అమలు చేయండి. 30% కంటే తక్కువ తగ్గితే, మీ ఫ్లక్స్ లేదా స్టెన్సిల్ డిజైన్ అసలు సమస్య -- ముందుగా వాటిని పరిష్కరించండి.
