సోల్డరింగ్ రోబోట్ PCBA

టంకం రోబోట్ PCBA అనేది వెల్డింగ్ రోబోట్‌ల యొక్క ప్రధాన నియంత్రణ భాగం, మోషన్ నియంత్రణను సమీకృతం చేయడం, వెల్డింగ్ ప్రక్రియ అనుసరణ మరియు పారిశ్రామిక పర్యావరణ విశ్వసనీయత. దీని ప్రధాన విలువ మెకానికల్ మోషన్ ఆదేశాలు మరియు వెల్డింగ్ ప్రక్రియ పారామితులు (కరెంట్, వోల్టేజ్ మరియు వైర్ ఫీడ్ వేగం వంటివి) యొక్క ఖచ్చితమైన సమన్వయంలో ఉంటుంది, ఇది రోబోట్ యొక్క వెల్డింగ్ ఖచ్చితత్వం, స్థిరత్వం మరియు సామర్థ్యాన్ని నేరుగా నిర్ణయిస్తుంది. ఇది పారిశ్రామిక నియంత్రణ, ఆటోమోటివ్, భద్రత, వైద్య పరికరాలు మరియు అధిక-ఖచ్చితమైన వెల్డింగ్ కార్యకలాపాలు అవసరమయ్యే ఇతర రంగాలలో విస్తృతంగా ఉపయోగించబడుతుంది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

ప్రధాన సాంకేతిక లక్షణాలు

1. అధునాతన మోషన్ కంట్రోల్

విలోమ కైనమాటిక్స్ ఇంటిగ్రేషన్: జాయింట్ వేరియబుల్స్ మరియు ఎండ్-ఎఫెక్టర్ పోజ్‌ల మధ్య అతుకులు లేని మ్యాపింగ్ కోసం D-H పారామీటర్ పద్ధతులను ఉపయోగిస్తుంది.

స్మూత్ ట్రాజెక్టరీ ప్లానింగ్: అధునాతన ఇంటర్‌పోలేషన్ అల్గారిథమ్‌లు వేగ వక్రతలను ఆప్టిమైజ్ చేస్తాయి, ఏకవచనాలను తప్పించుకుంటూ ముడతలు పెట్టిన లేదా విభజించబడిన వెల్డ్స్‌లో మృదువైన పరివర్తనలను నిర్ధారిస్తాయి.

బహుళ-అక్షం సహకారం: ± 0.05mm లోపల నియంత్రణ ఖచ్చితత్వం లోపంతో సంక్లిష్ట వెల్డింగ్ మార్గాల కోసం బహుళ జాయింట్‌ల సమకాలీకరించబడిన నియంత్రణకు మద్దతు ఇస్తుంది.

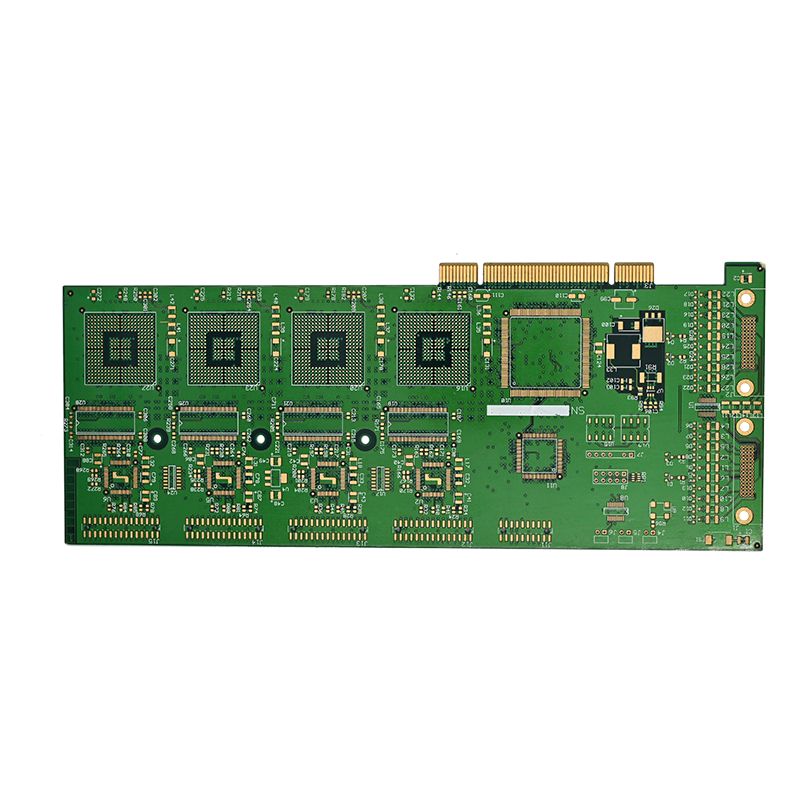

Soldering Robot PCBA

2. వెల్డింగ్ ప్రాసెస్ అడాప్టేషన్

రియల్ టైమ్ పారామీటర్ ట్యూనింగ్: ఆర్క్ ఫీడ్‌బ్యాక్ సిగ్నల్‌ల ఆధారంగా వైర్ ఫీడ్ వేగం, కరెంట్ మరియు వోల్టేజీని డైనమిక్‌గా సర్దుబాటు చేస్తుంది.

సెగ్మెంటెడ్ పాత్ ఆప్టిమైజేషన్: పూసల స్థిరత్వం మరియు ఉమ్మడి సమగ్రతను నిర్ధారించడానికి ముడతలు పెట్టిన వెల్డ్స్‌లో పరివర్తన విభాగాల కోసం ప్రత్యేక నిర్వహణ.

3. పారిశ్రామిక-స్థాయి విశ్వసనీయత

యాంటీ-ఇంటర్‌ఫరెన్స్ ఆర్కిటెక్చర్: సెన్సిటివ్ లాజిక్ సర్క్యూట్‌ల నుండి హై-పవర్ వెల్డింగ్ శబ్దాన్ని వేరు చేయడానికి ప్రత్యేకమైన లేఅవుట్.

కమ్యూనికేషన్ ప్రోటోకాల్‌లు: EtherCAT, Profinet మరియు PLC ఇంటిగ్రేషన్ కోసం ఉపయోగించడానికి సిద్ధంగా ఉన్న ఇంటర్‌ఫేస్‌లు.

తయారీ ఎక్సలెన్స్

(లక్షణం)	(టెక్నికల్ స్పెసిఫికేషన్)
ప్లేస్‌మెంట్ ఖచ్చితత్వం	హై-ప్రెసిషన్ 0402/0201 ప్యాక్ చేయబడిన భాగాలు
PCB ఫాబ్రికేషన్	లేజర్ డ్రిల్లింగ్ (ఖచ్చితత్వం <0.2mm), ±0.1mm డైమెన్షనల్ ఎర్రర్ లోపల
టంకం పద్ధతి	కంబైన్డ్ SMT & DIP (రిఫ్లో + వేవ్ సోల్డరింగ్)
పర్యావరణ పరిరక్షణ	దుమ్ము, తేమ మరియు వేడికి నిరోధకత కోసం కన్ఫార్మల్ పూత
పరీక్ష ప్రమాణాలు	ISO 9001:2015, IPC-A-610E కంప్లైంట్

సోల్డరింగ్ రోబోట్ PCBA ను ఎలా డిజైన్ చేయాలి

అధిక-పనితీరు గల టంకం రోబోట్ PCBA రూపకల్పనకు సిస్టమ్ ఆర్కిటెక్చర్ ప్లానింగ్ నుండి హార్డ్‌వేర్ తయారీ, సాఫ్ట్‌వేర్ నియంత్రణ మరియు తుది ధృవీకరణ వరకు బహుళ పరిమాణాల సమగ్ర పరిశీలన అవసరం. పారిశ్రామిక వెల్డింగ్ దృశ్యాల యొక్క కఠినమైన అవసరాలను ఉత్పత్తి కలుస్తుందని నిర్ధారించడానికి కింది వివరాలు కీలకమైన డిజైన్ పాయింట్‌లను తెలియజేస్తాయి.

1. సిస్టమ్ ఆర్కిటెక్చర్ మరియు ఫంక్షనల్ ప్లానింగ్

టంకం రోబోట్ PCBA స్థిరమైన మరియు సమర్థవంతమైన నియంత్రణ వ్యవస్థను రూపొందించడానికి బహుళ ఫంక్షనల్ మాడ్యూల్స్, కవరింగ్ మోషన్ కంట్రోల్, వెల్డింగ్ పవర్ మేనేజ్‌మెంట్, సెన్సార్ ఇంటర్‌ఫేస్‌లు మరియు కమ్యూనికేషన్ మాడ్యూల్స్ యొక్క అతుకులు లేని ఏకీకరణను సాధించాలి.

మోషన్ కంట్రోల్ విభాగం: మల్టీ-యాక్సిస్ సహకార పథ ప్రణాళికకు మద్దతు ఇస్తుంది (కార్టీసియన్ కోఆర్డినేట్ సిస్టమ్‌లో 4-DOF నియంత్రణ వంటివి), మరియు వెల్డింగ్ టార్చ్ ఎండ్-ఎఫెక్టర్ యొక్క మార్గాన్ని విలోమ కైనమాటిక్స్ అల్గారిథమ్ ద్వారా జాయింట్ యాంగిల్ కమాండ్‌లుగా మారుస్తుంది, వెల్డింగ్ traject యొక్క ఖచ్చితత్వాన్ని నిర్ధారిస్తుంది.

వెల్డింగ్ ప్రక్రియ విభాగం: ఇది వివిధ వెల్డింగ్ పదార్థాలు మరియు ఉమ్మడి రకాల ప్రకారం నిజ సమయంలో వెల్డింగ్ పారామితులను సర్దుబాటు చేయగలదు. ఉదాహరణకు, ముడతలు పెట్టిన వెల్డ్స్‌లో, వెల్డింగ్ లోపాలను నివారించడానికి మరియు వెల్డింగ్ స్థిరత్వాన్ని నిర్ధారించడానికి సెగ్మెంటెడ్ కంట్రోల్ (నేరుగా ఉండే విభాగాలను అనుసంధానించే పరివర్తన విభాగాలు వంటివి) అవలంబించబడతాయి.

కమ్యూనికేషన్ ఇంటర్‌ఫేస్: ఈథర్‌క్యాట్ లేదా ప్రొఫైనెట్ వంటి ఇండస్ట్రియల్-గ్రేడ్ కమ్యూనికేషన్ ఇంటర్‌ఫేస్‌లను రిజర్వ్ చేస్తుంది, ఇవి ఎగువ కంప్యూటర్‌లు లేదా PLCలతో సమర్థవంతమైన డేటా ఇంటరాక్షన్‌ను గ్రహించగలవు, మొత్తం ఉత్పత్తి లైన్‌పై సమగ్ర నియంత్రణను సులభతరం చేస్తాయి.

2. హార్డ్‌వేర్ డిజైన్ మరియు PCBA తయారీ

PCBAని ప్రధానాంశంగా తీసుకుంటే, హార్డ్‌వేర్ డిజైన్ అధిక విశ్వసనీయత, బలమైన వ్యతిరేక జోక్యం మరియు అధిక ఖచ్చితత్వం సూత్రాలకు కట్టుబడి ఉంటుంది మరియు ఉత్పత్తి నాణ్యతను నిర్ధారించడానికి తయారీ ప్రక్రియలోని ప్రతి లింక్‌ను ఖచ్చితంగా నియంత్రిస్తుంది.

PCB డిజైన్ దశ: సిమ్యులేషన్ టెక్నాలజీ ద్వారా సర్క్యూట్ లేఅవుట్ హేతుబద్ధత ధృవీకరణను నిర్వహించండి, సిగ్నల్ జోక్యాన్ని నివారించడానికి సర్క్యూట్ ఖచ్చితత్వం (± 0.05mm లోపల లోపం) మరియు ఇంటర్‌లేయర్ కనెక్షన్ విశ్వసనీయతను నియంత్రించడంపై దృష్టి సారిస్తుంది.

కాంపోనెంట్ ఎంపిక: కీలక భాగాలు (మైక్రోకంట్రోలర్‌లు, పవర్ డ్రైవర్ చిప్‌లు వంటివి) అన్నీ ఇండస్ట్రియల్-గ్రేడ్ ఉత్పత్తులను అవలంబిస్తాయి మరియు కఠినమైన పారిశ్రామిక వాతావరణంలో స్థిరమైన ఆపరేషన్‌ను నిర్ధారించడానికి కఠినమైన సరఫరాదారు స్క్రీనింగ్ మరియు ఇన్‌కమింగ్ మెటీరియల్ తనిఖీకి లోనవుతాయి.

తయారీ ప్రక్రియ: సర్క్యూట్ సమగ్రత మరియు పర్యావరణ అనుకూలతను నిర్ధారించడానికి మొత్తం ప్రక్రియలో మెటీరియల్ తయారీ (± 0.1 మిమీ లోపల డైమెన్షనల్ లోపం), లేజర్ డ్రిల్లింగ్ (0.2 మిమీ కంటే తక్కువ మైక్రో-హోల్ ఖచ్చితత్వం), రాగి లేపనం, ఫోటోకెమికల్ ఎచింగ్, సోల్డర్ మాస్క్ ప్రింటింగ్ మొదలైనవి ఉంటాయి.

టంకం ప్రక్రియ: SMT ప్లేస్‌మెంట్ (అధిక-ఖచ్చితమైన 0402/0201 ప్యాక్ చేయబడిన భాగాలు వంటివి) DIP చొప్పించడం (అధిక-శక్తి పరికరాల కోసం)తో కలపండి మరియు కాంపోనెంట్ కనెక్షన్ యొక్క విశ్వసనీయతను నిర్ధారించడానికి రిఫ్లో టంకం మరియు వేవ్ టంకం సాంకేతికతలను ఉపయోగించండి; చివరగా, ఉత్పత్తి స్థిరత్వాన్ని మెరుగుపరచడానికి శుభ్రపరిచే ప్రక్రియ ద్వారా అవశేష ఫ్లక్స్‌ను తొలగించండి.

3. సాఫ్ట్‌వేర్ నియంత్రణ మరియు అల్గోరిథం అమలు

టంకం రోబోట్ PCBA యొక్క సాఫ్ట్‌వేర్ సిస్టమ్ మోషన్ కంట్రోల్ మరియు వెల్డింగ్ ప్రక్రియ యొక్క లోతైన ఏకీకరణను గుర్తిస్తుంది మరియు వెల్డింగ్ ఖచ్చితత్వం మరియు సామర్థ్యాన్ని నిర్ధారించడానికి అధిక-పనితీరు గల అల్గారిథమ్‌లను ఉపయోగిస్తుంది.

విలోమ కైనమాటిక్స్ సొల్యూషన్: జాయింట్ వేరియబుల్స్ మరియు ఎండ్-ఎఫెక్టర్ పోజ్ మధ్య మ్యాపింగ్ సంబంధాన్ని ఏర్పరచడానికి D-H పరామితి పద్ధతిని ఉపయోగించండి మరియు కదలిక యొక్క కొనసాగింపు మరియు సున్నితత్వాన్ని నిర్ధారించడానికి విభాగాలలో వెల్డింగ్ మార్గాన్ని (పరివర్తన విభాగాలు మరియు ముడతలుగల వెల్డ్స్ యొక్క స్ట్రెయిట్ విభాగాలు వంటివి) ప్రాసెస్ చేయండి.

ట్రాజెక్టరీ ప్లానింగ్ అల్గోరిథం: స్మూత్ జాయింట్ మోషన్ పాత్‌లను రూపొందించండి, మోషన్ ప్రక్రియలో ఏకవచన పాయింట్‌లను నివారించండి మరియు మోషన్ మ్యుటేషన్ వల్ల కలిగే వెల్డింగ్ లోపాలను తగ్గించడానికి ఇంటర్‌పోలేషన్ అల్గారిథమ్ ద్వారా వేగం వక్రతను ఆప్టిమైజ్ చేయండి.

నిజ-సమయ పారామీటర్ అడ్జస్ట్‌మెంట్: ఫీడ్‌బ్యాక్ సిగ్నల్‌ల ఆధారంగా (ఆర్క్ వోల్టేజ్, కరెంట్ వేవ్‌ఫార్మ్ వంటివి), వెల్డింగ్ పరిస్థితులలో మార్పులకు అనుగుణంగా మరియు స్థిరమైన వెల్డింగ్ నాణ్యతను నిర్ధారించడానికి వైర్ ఫీడ్ వేగం మరియు వెల్డింగ్ కరెంట్‌ను డైనమిక్‌గా సర్దుబాటు చేయండి.

UNIXPLORE గురించి: మీ విశ్వసనీయ PCBA భాగస్వామి

మన చరిత్ర

2011లో స్థాపించబడిన Unixplore Electronics Co.,Ltd, PCB & PCBA డిజైన్ మరియు ఫాబ్రికేషన్‌ను కవర్ చేయడం, విడిభాగాల సేకరణ, SMT & DIP అసెంబ్లీ, ప్రోగ్రామింగ్, ఫంక్షనల్ టెస్టింగ్, కన్ఫార్మల్ కోటింగ్, బాక్స్ బిల్డింగ్, వైర్ హార్నెస్, విస్తృతంగా ఉపయోగించిన ఉత్పత్తులు మొదలైన వాటిలో వన్-స్టాప్ టర్న్‌కీ కాంట్రాక్ట్ ఎలక్ట్రానిక్ మ్యానుఫ్యాక్చరింగ్ సేవలను అందించడంపై దృష్టి సారించింది. గృహోపకరణాలు, ఆటోమోటివ్, భద్రతా వ్యవస్థలు, వినియోగదారు ఎలక్ట్రానిక్స్, పారిశ్రామిక నియంత్రణ, వైద్య పరికరాలు, ఆరోగ్య సంరక్షణ, స్మార్ట్ హోమ్, సైనిక, విమానయానం మరియు ఇతర రంగాలు.

అప్లికేషన్ ఫీల్డ్స్

గృహోపకరణం · పారిశ్రామిక నియంత్రణ · ఆటోమొబైల్ · వినియోగదారు ఎలక్ట్రానిక్ · వైద్య పరికరాలు · భద్రతా వ్యవస్థ · ఆరోగ్య సంరక్షణ · LED లైటింగ్

మా ఫ్యాక్టరీ బలం

ఉత్పత్తి సామర్థ్యం: వార్షిక ఉత్పత్తి సామర్థ్యం 1,500,000 కంటే ఎక్కువ PCBAలు మరియు 150,000 సెట్ల పూర్తి ఉత్పత్తి అసెంబ్లీ, ఇది పెద్ద-బ్యాచ్ మరియు చిన్న-బ్యాచ్ ఆర్డర్‌ల అవసరాలను తీర్చగలదు.

సహకార కాన్సెప్ట్: గ్లోబల్ కస్టమర్‌లతో దీర్ఘకాలిక నిర్మాణాత్మక సహకార సంబంధాలను ఏర్పరచుకోవడం, నాణ్యత మెరుగుదల మరియు ఖర్చు ఆప్టిమైజేషన్‌పై దృష్టి సారించడం మరియు "ఉత్తమ నాణ్యత, వేగవంతమైన డెలివరీ, తక్కువ ధర, నష్టాలు లేవు" అనే సిద్ధాంతానికి కట్టుబడి ఉండటం.

ఆర్డర్ ఫ్లెక్సిబిలిటీ: చిన్న పరిమాణ ఆర్డర్‌లను అంగీకరించండి, MOQ పరిమితి లేదు మరియు కస్టమర్‌ల అనుకూలీకరించిన అవసరాలకు పూర్తిగా మద్దతు ఇవ్వండి.

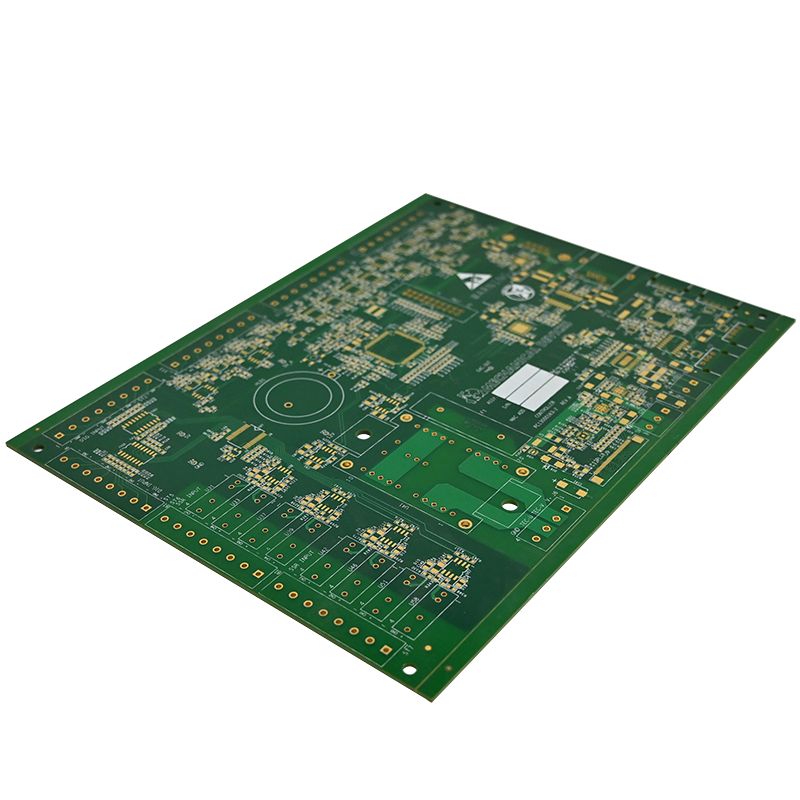

Soldering Robot PCBA

మా సర్టిఫికేట్

మా ఆపరేషన్ ISO 9001:2015 మరియు IPC-610E ప్రమాణం ద్వారా ధృవీకరించబడింది, ప్రతి ఉత్పత్తి అధిక-నాణ్యత ప్రమాణాలకు అనుగుణంగా ఉండేలా అంతర్జాతీయ నాణ్యత నిర్వహణ వ్యవస్థను ఖచ్చితంగా అమలు చేస్తోంది.

ఉత్పత్తి సామగ్రి

మేము 3,000 చదరపు మీటర్ల కంటే ఎక్కువ విస్తీర్ణంలో స్వీయ-యాజమాన్య కర్మాగారాన్ని కలిగి ఉన్నాము, ఉత్పత్తి నాణ్యతకు బలమైన మద్దతును అందించడానికి ప్రొఫెషనల్ ఉత్పత్తి మరియు పరీక్షా పరికరాలను కలిగి ఉంది:

R&D బృందం: 20 ప్రొఫెషనల్ R&D ఇంజనీర్లు, అనుకూలీకరించిన డిజైన్ మరియు ఉత్పత్తి ఆప్టిమైజేషన్ కోసం సాంకేతిక మద్దతును అందిస్తారు.

ఉత్పత్తి లైన్లు: 6 SMT ఉత్పత్తి లైన్లు, 4 DIP అసెంబ్లీ లైన్లు, 2 పూర్తయిన ఉత్పత్తి అసెంబ్లీ లైన్లు, సమర్థవంతమైన మరియు స్వయంచాలక ఉత్పత్తిని గ్రహించడం.

పరీక్షా సామగ్రి: 2 ఏజింగ్ టెస్ట్ రూమ్‌లు, 2 హై & తక్కువ ఉష్ణోగ్రత పరీక్ష గదులు మరియు వివిధ రకాల అధునాతన పరీక్షా సాధనాలు, ఇవి PCBAలో వివిధ స్థిరత్వం, విశ్వసనీయత మరియు క్రియాత్మక పరీక్షలను నిర్వహించగలవు.

కీలక సామగ్రి: హై స్పీడ్ యమహా SMT మెషిన్, 10 టెంపరేచర్ జోన్ రిఫ్లో సోల్డరింగ్ మెషిన్, 9 టెంపరేచర్ జోన్ రిఫ్లో సోల్డరింగ్ మెషిన్ మొదలైనవి, ఉత్పత్తి యొక్క ఖచ్చితత్వం మరియు సామర్థ్యాన్ని నిర్ధారిస్తాయి.

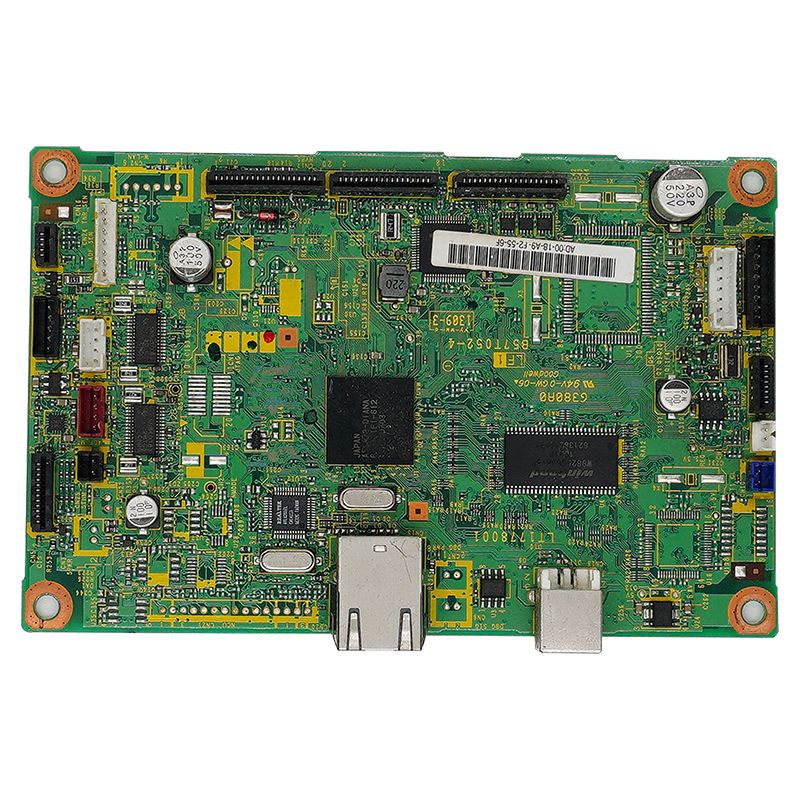

Soldering Robot PCBA

సహకార ఆహ్వానం

మేము మీ ODM/OEM PCBA మరియు పూర్తయిన ఎలక్ట్రానిక్ ఉత్పత్తి ఆర్డర్‌లను హృదయపూర్వకంగా స్వాగతిస్తున్నాము. మీరు ఎలక్ట్రానిక్ అసెంబ్లీ ప్రాజెక్ట్‌లను అనుకూలీకరించినా లేదా ప్రొఫెషనల్ PCBA తయారీ సేవలు కావాలనుకున్నా, దయచేసి ఈరోజే మమ్మల్ని సంప్రదించడానికి సంకోచించకండి మరియు మేము మీకు అధిక-నాణ్యత, సమర్థవంతమైన మరియు తక్కువ ఖర్చుతో కూడిన పరిష్కారాలను అందిస్తాము.
