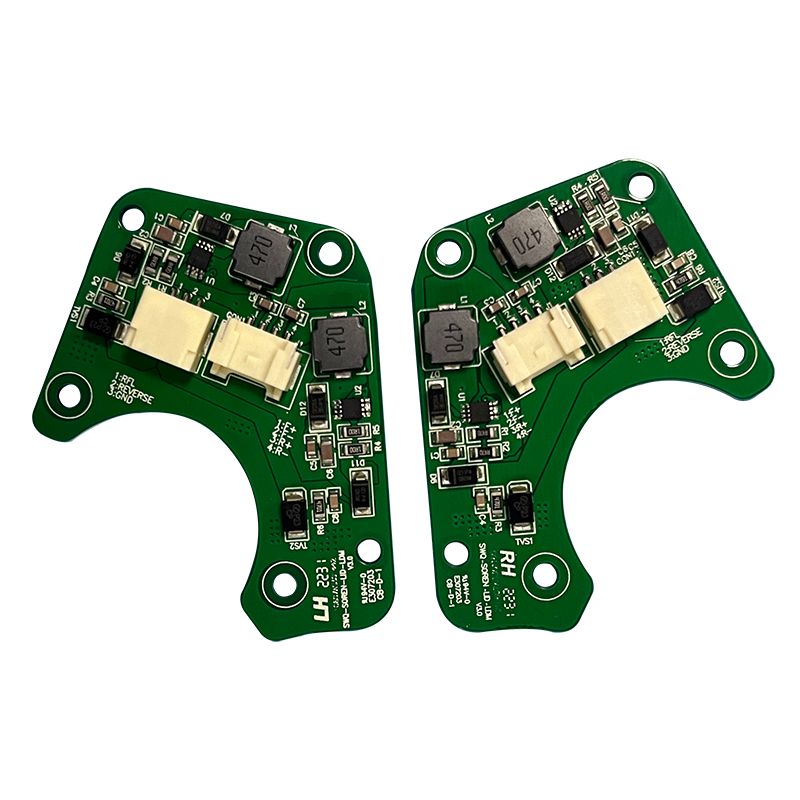

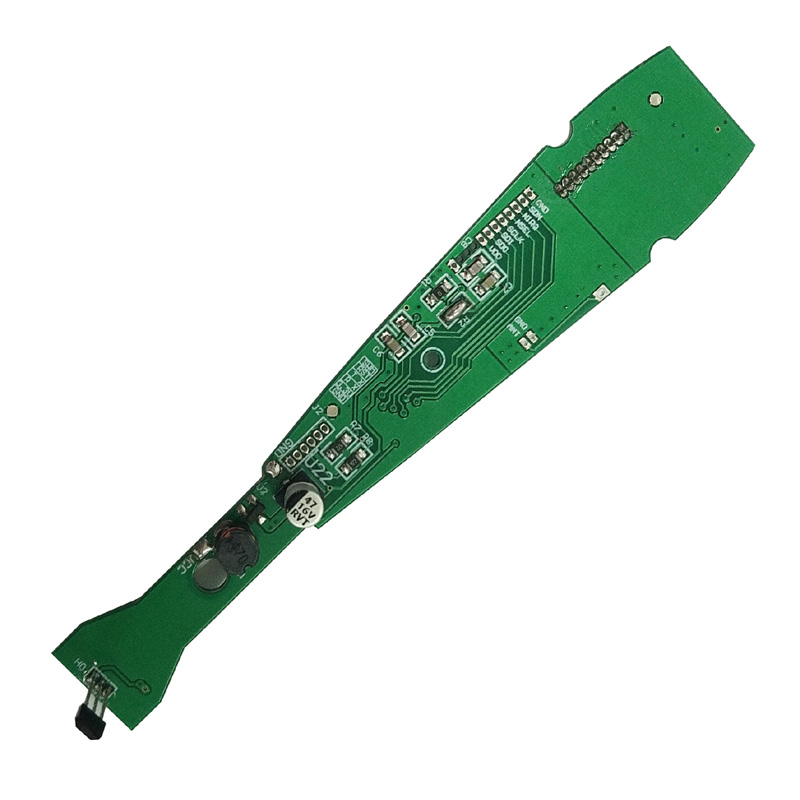

RC కార్ PCBA కోసం కోర్ డిఫరెన్సియేటర్స్

అన్ని RC కార్ PCBA డిజైన్‌లు సమానంగా పని చేయవు. ఆరు కారకాలు నిజమైన వ్యత్యాసాన్ని సృష్టిస్తాయి.

మోటార్ డ్రైవ్ స్టేజ్ -- చాలా డిజైన్‌లు విఫలమయ్యే చోట

తేడా మేకర్: ఒక అభిరుచి-గ్రేడ్ RC కారు PCBA ప్రోగ్రామబుల్ డెడ్ టైమ్‌తో ప్రత్యేక హై-సైడ్ మరియు లో-సైడ్ MOSFET డ్రైవర్‌లను ఉపయోగిస్తుంది. టాయ్ బోర్డులు ఇంటిగ్రేటెడ్ హాఫ్-బ్రిడ్జ్ ICలను ఉపయోగిస్తాయి, ఇవి 2 నిమిషాల ఆఫ్-రోడ్ వినియోగంలో వేడెక్కుతాయి.

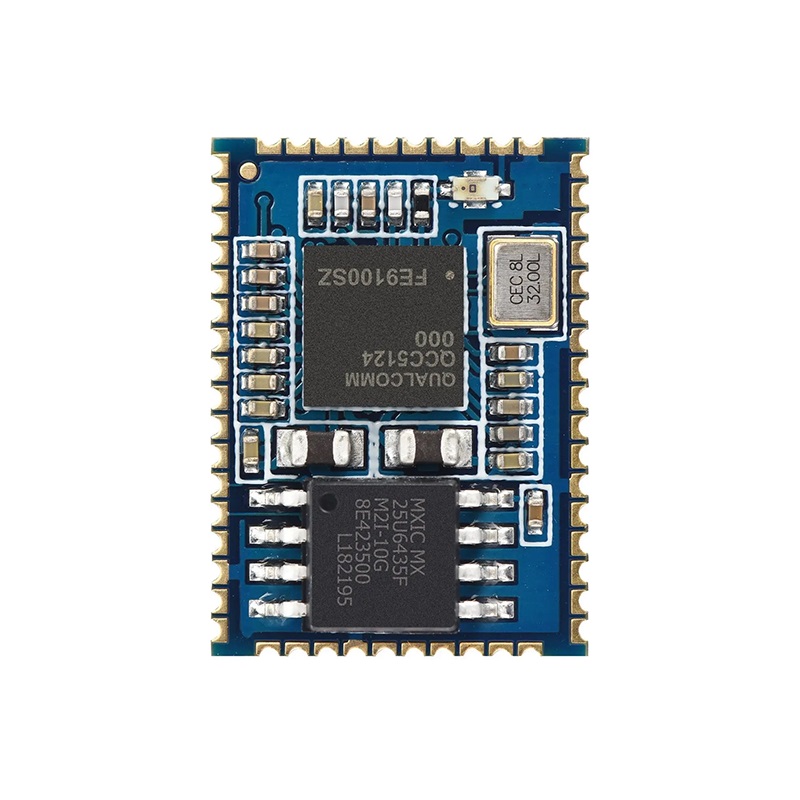

రేడియో రిసీవర్ సెన్సిటివిటీ మరియు సెలెక్టివిటీ

తేడా మేకర్: నాణ్యమైన RC కారు PCBAలో రిసీవర్ ICకి ముందు ఒక ప్రత్యేక LNA (తక్కువ-నాయిస్ యాంప్లిఫైయర్) ఉంటుంది. ఇది 300+ మీటర్ల వద్ద నియంత్రణను అనుమతించే నాయిస్ ఫిగర్ క్షీణించకుండా 15 dB లాభాలను జోడిస్తుంది.

ముఖ్యమైన పవర్ మేనేజ్‌మెంట్ తేడాలు

మోటారు లోడ్ కింద వోల్టేజ్ స్థిరత్వం హార్డ్ యాక్సిలరేషన్ సమయంలో RC కారు PCBA రీసెట్ చేయబడిందో లేదో నిర్ణయిస్తుంది.

బ్యాటరీ ఇన్‌పుట్ మరియు నియంత్రణ

క్లిష్టమైన వ్యత్యాసం: 10 మిల్లీసెకన్ల పాటు బ్యాటరీ వోల్టేజీని 8.4V నుండి 5.0Vకి తగ్గించే మోటార్ స్టాల్స్ సమయంలో RC కార్ PCBAలోని MCU తప్పనిసరిగా సజీవంగా ఉండాలి. 5V రైలులో బక్-బూస్ట్ లేదా పెద్ద కెపాసిటర్ బ్యాంక్ (1000 µF తక్కువ-ESC) ఉపయోగించండి.

BEC (బ్యాటరీ ఎలిమినేటర్ సర్క్యూట్) పనితీరు

లేఅవుట్ మరియు షీల్డింగ్ తేడాలు

RC కారు PCBA మోటార్లు, వైర్లు మరియు స్పిన్నింగ్ గేర్‌లతో ప్లాస్టిక్ చట్రం లోపల పనిచేస్తుంది. సందడి ప్రతిచోటా ఉంది.

నాయిస్ ఐసోలేషన్ టెక్నిక్స్

తేడా మేకర్: నాణ్యమైన RC కారు PCBA బ్యాటరీ నెగటివ్ టెర్మినల్‌కు సమీపంలో ఒకే పాయింట్‌లో ప్రధాన మైదానానికి అనుసంధానించబడిన ప్రత్యేక గ్రౌండ్ ఐలాండ్‌లో RF విభాగాన్ని ఉంచుతుంది.

క్రిస్టల్ మరియు ఓసిలేటర్ ప్లేస్‌మెంట్

- 27 MHz క్రిస్టల్ (లేదా 2.4 GHz కోసం TCXO) మోటారు వైర్ల నుండి కనీసం 15 మి.మీ.

- క్రిస్టల్ కింద డిజిటల్ ట్రేస్‌లు లేవు

- ఓసిలేటర్ చుట్టూ గ్రౌండ్ గార్డ్ రింగ్ (ప్రతి 2 మిమీ కుట్టు ద్వారా)

- లోడ్ కెపాసిటర్లు క్రిస్టల్ స్పెసిఫికేషన్‌కు సరిపోలాయి (±5 pF)

ఫర్మ్‌వేర్ మరియు కంట్రోల్ లూప్ తేడాలు

హార్డ్‌వేర్‌తో మాత్రమే తేడా ఉండదు. నియంత్రణ అల్గోరిథం ప్రతిస్పందించే కార్లను నిదానమైన వాటి నుండి వేరు చేస్తుంది.

థొరెటల్ మరియు స్టీరింగ్ వక్రతలు

అమలు: RC కారు PCBA MCU తప్పనిసరిగా PID లూప్‌లను కనీసం 1 kHz వద్ద అమలు చేయాలి. 100 Hz లూప్‌లు గుర్తించదగిన లాగ్‌ను ఉత్పత్తి చేస్తాయి. హార్డ్‌వేర్ మల్టిప్లై-అక్యుములేట్‌తో కార్టెక్స్-M4 లేదా అలాంటిదే ఉపయోగించండి.

ఫెయిల్‌సేఫ్ మరియు టెలిమెట్రీ

- సిగ్నల్ నష్టం సురక్షితం కాదు-- ప్యాకెట్లు లేని 0.5 సెకన్ల తర్వాత థొరెటల్‌ని సున్నాకి సెట్ చేయండి

- తక్కువ బ్యాటరీ సురక్షితం-- 6.0V వద్ద థొరెటల్‌ను 50%కి తగ్గించండి, 5.5V వద్ద కత్తిరించండి

- ఐచ్ఛిక టెలిమెట్రీ-- బ్యాటరీ వోల్టేజ్, మోటారు ఉష్ణోగ్రత, RSSI ట్రాన్స్‌మిటర్‌కి తిరిగి పంపబడింది

నాణ్యమైన RC కారు PCBA సాఫ్ట్‌వేర్‌లోనే కాకుండా హార్డ్‌వేర్‌లో (ప్రత్యేక కంపారిటర్) ఫెయిల్‌సేఫ్‌ను అమలు చేస్తుంది. MCU లాక్ చేయబడితే, హార్డ్‌వేర్ థొరెటల్‌ను సున్నాకి లాగుతుంది.

ఉత్పత్తి సహనం మరియు పరీక్ష

భారీ ఉత్పత్తి వ్యత్యాసాలను వెల్లడిస్తుంది. గట్టి సహనం స్థిరమైన పనితీరును సృష్టిస్తుంది.

క్లిష్టమైన ఉత్పత్తి లక్షణాలు

ఫంక్షనల్ టెస్టింగ్ ప్రోటోకాల్

ప్రతి RC కారు PCBA తప్పనిసరిగా ఉత్తీర్ణత సాధించాలి:

1. నో-లోడ్ మోటార్ పరీక్ష-- ప్రస్తుత < 1A, వినిపించే శబ్దం లేదు

2. స్టాల్ పరీక్ష-- 2 సెకన్ల పాటు 30A, థర్మల్ షట్‌డౌన్ లేదు

3. పరిధి పరీక్ష-- యాంటెన్నా డౌన్‌తో ఓపెన్ ఫీల్డ్‌లో 100 మీటర్లు

4. జోక్యం పరీక్ష-- ఏకకాలంలో 10 బోర్డులను ఆపరేట్ చేయండి, ఛానెల్ క్లాష్ లేదు

తరచుగా అడిగే ప్రశ్నలు -- RC కార్ PCBA తేడాల గురించి సాధారణ ప్రశ్నలు

Q1: కొన్ని RC కార్ PCBA డిజైన్‌లు క్రాష్ అయిన తర్వాత జత చేయడాన్ని ఎందుకు కోల్పోతాయి, మరికొన్ని అలా చేయవు?

జ:తేడా క్రిస్టల్ ఓసిలేటర్‌పై యాంత్రిక ఒత్తిడి. కారును ఆపివేసే క్రాష్ అకస్మాత్తుగా 200--500 G క్షీణత పల్స్‌ను సృష్టిస్తుంది. ఈ షాక్ క్వార్ట్జ్ క్రిస్టల్ యొక్క ప్రతిధ్వని ఫ్రీక్వెన్సీని రెండు విధాలుగా మారుస్తుంది:

యాంత్రిక ఒత్తిడి నుండి ఫ్రీక్వెన్సీ షిఫ్ట్-- క్రిస్టల్ ఖాళీ తాత్కాలికంగా G-ఫోర్స్ కింద వైకల్యం చెందుతుంది, దాని సమాంతర ప్రతిధ్వని ఫ్రీక్వెన్సీని 150 ppm వరకు మారుస్తుంది. రిసీవర్ యొక్క PLL ఈ మార్పును ట్రాక్ చేయలేకపోతే (చాలా తక్కువ-ధర డిజైన్‌లు 50 ppm క్యాప్చర్ పరిధిని కలిగి ఉంటాయి), RC కార్ PCBA లాక్‌ని కోల్పోతుంది మరియు వికృతమైన క్రిస్టల్ ఇప్పుడు శాశ్వత ఆఫ్‌సెట్‌ను కలిగి ఉన్నందున తిరిగి పొందదు.

సోల్డర్ జాయింట్ మైక్రో ఫ్రాక్చర్స్-- చిన్న HC-49S స్ఫటికాలు (బొమ్మ RCలో సాధారణం) హెవీ మెటల్ కేసులను కలిగి ఉంటాయి. 500 G లోపు, కేస్ జడత్వం టంకము కీళ్లను నొక్కి చెబుతుంది. దృశ్య తనిఖీని దాటిన మైక్రో క్రాక్ అడపాదడపా పరిచయాన్ని సృష్టిస్తుంది. RC కారు PCBA పవర్ ఆన్ చేస్తుంది (క్రిస్టల్ తక్కువ వైబ్రేషన్‌లో పనిచేస్తుంది) కానీ మోటారు వైబ్రేట్ అయిన వెంటనే విఫలమవుతుంది.

నాణ్యమైన RC కారు PCBAలో పరిష్కారం:

- క్వార్ట్జ్‌కు బదులుగా MEMS ఓసిలేటర్ (SiTime లేదా ఇలాంటివి) ఉపయోగించండి. MEMS పరికరాలు 50,000 G వరకు ఉంటాయి మరియు తక్కువ శక్తిని వినియోగిస్తాయి.

- క్వార్ట్జ్ తప్పనిసరి అయితే, నాలుగు పాయింట్ల టంకంతో 3.2×2.5 mm సిరామిక్ ప్యాకేజీని (HC-49S కాదు) ఉపయోగించండి.

- ఓసిలేటర్ కింద అండర్‌ఫిల్ ఎపోక్సీని జోడించండి (రెండు అంచులలోని 0.5 మిమీ పూస షాక్‌ను గ్రహిస్తుంది).

బాగా డిజైన్ చేయబడిన RC కారు PCBA బైండింగ్ కోల్పోకుండా కాంక్రీట్‌పై పదే పదే 1-మీటర్ చుక్కలను తట్టుకుంటుంది. అసెంబుల్ చేసిన కారును 1 మీటర్ నుండి 20 సార్లు దించి, ఆపై పరిధిని ధృవీకరించడం ద్వారా పరీక్షించండి. చౌకైన డిజైన్‌లు డ్రాప్ 3 లేదా 4లో విఫలమవుతాయి.

Q2: MOSFET గేట్ డ్రైవ్ కాన్ఫిగరేషన్ పాక్షిక థొరెటల్ వద్ద RC కారు PCBA పనితీరును ఎలా ప్రభావితం చేస్తుంది?

జ:పాక్షిక థొరెటల్ (10--40% డ్యూటీ సైకిల్) అనేది చాలా RC కార్ PCBA డిజైన్‌లు వాటి బలహీనతలను వెల్లడిస్తాయి. రెండు గేట్ డ్రైవ్ పారామితులు ఆధిపత్యం చెలాయిస్తాయి:

గేట్ ఛార్జ్ మరియు మిల్లర్ పీఠభూమి-- MOSFET పాక్షిక థొరెటల్ వద్ద మారినప్పుడు, Rds(ఆన్) ఇంకా సాధించని లీనియర్ రీజియన్ (మిల్లర్ పీఠభూమి)లో ఎక్కువ సమయం గడుపుతుంది. అధిక మొత్తం గేట్ ఛార్జ్ (Qg > 50 nC) ఉన్న MOSFET పూర్తిగా ఆన్ చేయడానికి 200--300 ns పడుతుంది. 10% థొరెటల్ వద్ద (20 kHz PWM, 5 µs ఆన్-టైమ్), MOSFET 4.7 µsకి మాత్రమే పూర్తిగా మెరుగుపరచబడింది. లీనియర్ ప్రాంతంలో మిగిలిన 300 ns వేడిని (I × V)గా వెదజల్లుతుంది. 20A వద్ద, ఇది ప్రతి చక్రానికి 300 nsకి 20A × 6V = 120W -- జంక్షన్ ఉష్ణోగ్రతను 30 సెకన్లలో పరిసర ఉష్ణోగ్రత కంటే 40°C పెంచడానికి సరిపోతుంది.

గేట్ రెసిస్టర్ విలువ-- టాయ్ RC కారు PCBA డిజైన్‌లు సరళత కోసం ఒకే 100Ω గేట్ రెసిస్టర్‌ని ఉపయోగిస్తాయి. ఇది 500 ns పెరుగుదల సమయాలను సృష్టిస్తుంది. నాణ్యమైన డిజైన్‌లు ప్రత్యేక టర్న్-ఆన్ మరియు టర్న్-ఆఫ్ రెసిస్టర్‌లను ఉపయోగిస్తాయి: 10Ω టర్న్-ఆన్ (ఫాస్ట్) మరియు 100Ω టర్న్-ఆఫ్ (రింగింగ్‌ను తగ్గించడానికి నెమ్మదిగా). ఇది 100 ns పెరుగుదల సమయాన్ని ఉత్పత్తి చేస్తుంది, సరళ ప్రాంత నష్టాలను నాటకీయంగా తగ్గిస్తుంది.

కొలత వ్యత్యాసం-- 10 నిమిషాల పాటు డైనమోమీటర్‌పై 25% థొరెటల్ వద్ద RC కారు PCBAని అమలు చేయడం ద్వారా పరీక్షించండి. పేలవమైన డిజైన్ మోటార్ ఉష్ణోగ్రత 90°C మరియు MOSFET కేస్ 110°C చూపుతుంది. నాణ్యమైన డిజైన్ (తక్కువ Qg MOSFETలు, ప్రత్యేక గేట్ రెసిస్టర్‌లు) మోటారును 60°C వద్ద, MOSFET 70°C వద్ద నడుస్తుంది. కూలర్ బోర్డు 5× ఎక్కువసేపు ఉంటుంది.

Q3: 100-మీటర్ RC కారు PCBA మరియు 300-మీటర్ వెర్షన్ మధ్య యాంటెన్నా డిజైన్‌లో తేడా ఏమిటి?

జ:అదే 2.4 GHz ట్రాన్స్‌మిటర్ పవర్ (100 mW చట్టపరమైన పరిమితి) ఉపయోగిస్తున్నప్పుడు మూడు యాంటెన్నా డిజైన్ అంశాలు 200-మీటర్ల వ్యత్యాసాన్ని సృష్టిస్తాయి:

యాంటెన్నా రకం మరియు సామర్థ్యం-- ప్రామాణిక 1.6 mm FR-4 బోర్డుపై PCB ట్రేస్ యాంటెన్నా (విలోమ-F) 40--50% సామర్థ్యాన్ని (-3 నుండి -4 dBi లాభం) సాధిస్తుంది. బాహ్య 1/4 వేవ్ మోనోపోల్ (31 మిమీ వైర్)తో అదే RC కారు PCBA 70--80% సామర్థ్యాన్ని (-1.5 dBi) సాధిస్తుంది. ట్యూన్ చేయబడిన మ్యాచింగ్ నెట్‌వర్క్‌తో సిరామిక్ చిప్ యాంటెన్నా (ఉదా., జోహన్సన్ 2450AT18) 60--65% సామర్థ్యాన్ని చేరుకుంటుంది. 300-మీటర్ల పరిధి కోసం, నిలువుగా ఉంచిన మోనోపోల్ యాంటెన్నాను ఉపయోగించండి (చట్రం లోపల చుట్టబడి ఉండదు).

గ్రౌండ్ ప్లేన్ పరిమాణం-- యాంటెన్నా గ్రౌండ్ ప్లేన్ (కౌంటర్‌పాయిస్) కనీసం λ/4 (31 మిమీ) పొడవు ఉండాలి. నాణ్యమైన RC కారు PCBA డిజైన్‌లు RF విభాగం క్రింద 35×40 mm యొక్క ఘనమైన గ్రౌండ్ ఏరియాను కలిగి ఉంటాయి. టాయ్ బోర్డులు యాంటెన్నాను బ్యాటరీ లేదా మోటారు దగ్గర ఉంచుతాయి, ప్రభావవంతమైన గ్రౌండ్ ప్లేన్‌ను 15 మిమీకి తగ్గిస్తాయి. ఇది యాంటెన్నాను 2.45 GHzకి తగ్గిస్తుంది -- వాస్తవ ప్రతిధ్వని 2.6 GHzకి మారుతుంది, 10 dB సున్నితత్వాన్ని కోల్పోతుంది.

ఫీడ్ లైన్ ఇంపెడెన్స్-- మోనోపోల్ యాంటెన్నాకు RF IC నుండి యాంటెన్నా ఫీడ్ పాయింట్‌కి 50Ω ట్రాన్స్‌మిషన్ లైన్ అవసరం. దీనర్థం 1.6 మిమీ ఎఫ్‌ఆర్-4 (మైక్రోస్ట్రిప్)పై 1.5 మిమీ వెడల్పు ట్రేస్ కింద నిరంతర భూభాగం ఉంటుంది. నాణ్యమైన RC కారు PCBA రెండు వైపులా గ్రౌండ్ వయాస్‌తో 50Ω ట్రేస్‌ను ఉపయోగిస్తుంది. టాయ్ బోర్డ్‌లు యాంటెన్నాను 10 మిమీ పొడవు, 0.3 మిమీ ట్రేస్ (120Ω) ద్వారా గ్రౌండ్ ప్లేన్‌లో స్లాట్‌లతో మారుస్తాయి -- 40% ప్రసార శక్తిని ప్రతిబింబించే ఇంపెడెన్స్ అసమతుల్యతను సృష్టిస్తుంది.

ధృవీకరణ-- 2.45 GHz వద్ద యాంటెన్నా ఇంపెడెన్స్‌ని చూపించే స్మిత్ చార్ట్ కోసం మీ PCBA సరఫరాదారుని అడగండి. మంచి డిజైన్ 50Ω ± 5Ω చూపిస్తుంది. పేలవమైన డిజైన్ 30Ω లేదా 80Ω చూపిస్తుంది. ఆ ఒక్క కొలత ఏదైనా అనుకరణ కంటే శ్రేణి వ్యత్యాసాన్ని మరింత ఖచ్చితంగా అంచనా వేస్తుంది.

పోలిక పట్టిక -- టాయ్ vs హాబీ RC కార్ PCBA

ఉన్నతమైన RC కారు PCBA ఖరీదైన భాగాల గురించి కాదు. ఇది సరైన గేట్ డ్రైవ్, సరైన యాంటెన్నా డిజైన్, ఫెయిల్‌సేఫ్ హార్డ్‌వేర్ మరియు టైట్ ప్రొడక్షన్ టాలరెన్స్‌ల గురించి. MOSFET స్విచింగ్ నష్టాలు మరియు RF గ్రౌండ్ ప్లేన్ పరిమాణంపై దృష్టి పెట్టండి -- ఈ రెండు ప్రాంతాలు వాస్తవ-ప్రపంచ డ్రైవింగ్‌లో అత్యంత గుర్తించదగిన వ్యత్యాసాన్ని ఉత్పత్తి చేస్తాయి.
