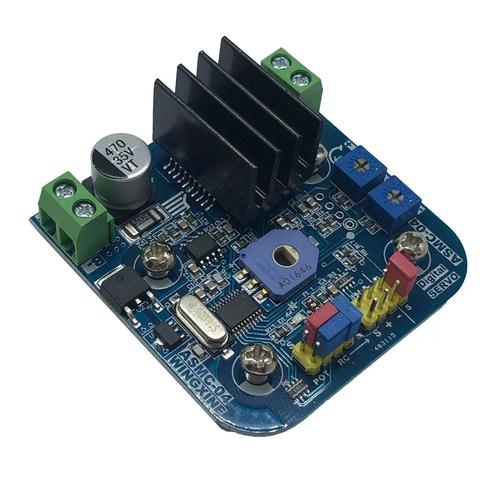

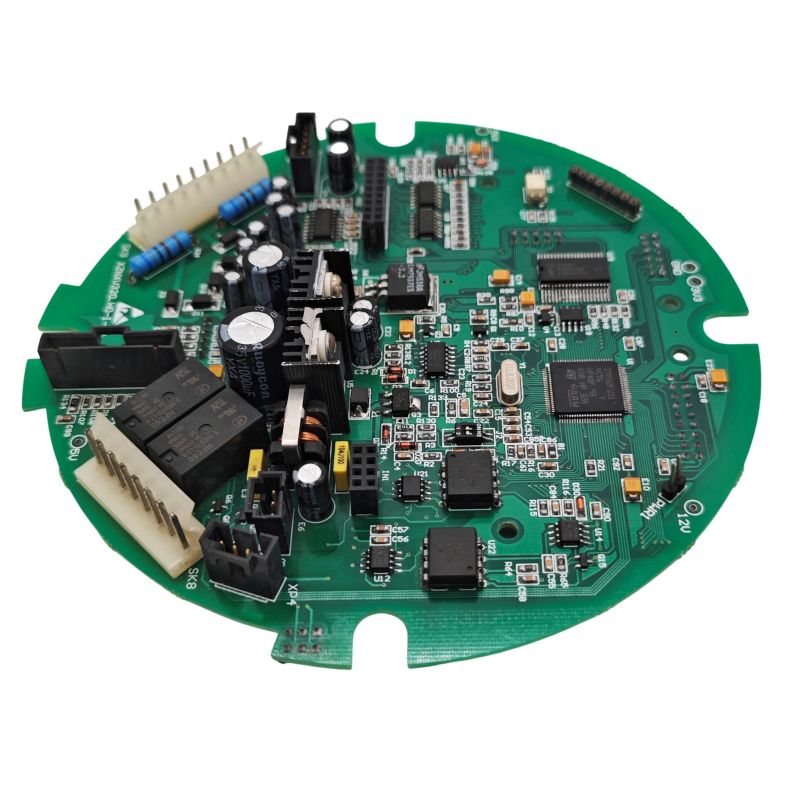

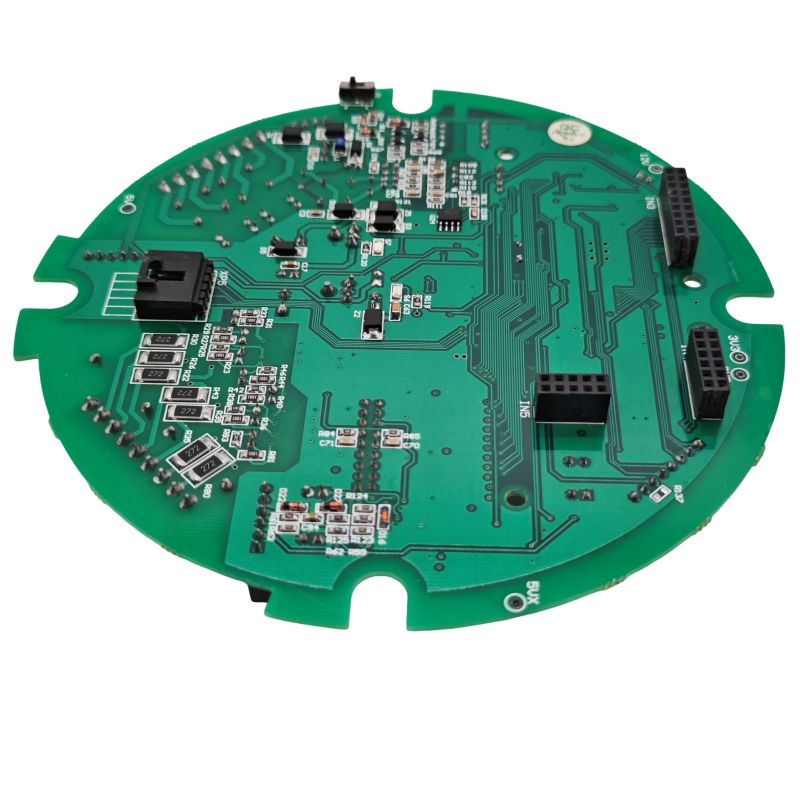

RC సర్వో PCBA

Unixplore ఎలక్ట్రానిక్స్— 20 సంవత్సరాల ఎంబెడెడ్ సిస్టమ్‌లు మరియు PCB డిజైన్ అనుభవంతో, మేము అదే వైఫల్య నమూనాలను పదేపదే చూశాము: ధ్వనించే విద్యుత్ లైన్‌లు, సరిపోని డీకప్లింగ్ మరియు సరికాని PWM రూటింగ్. మా సర్వో PCBA సొల్యూషన్‌లు ఇంజనీరింగ్ స్పెసిఫికేషన్‌లు, లేఅవుట్ నియమాలు మరియు ప్రొఫెషనల్ డిజైనర్‌లు వాస్తవానికి ఉత్పత్తిలో ఉపయోగించే పరీక్షా పద్ధతుల చుట్టూ నిర్మించబడ్డాయి.

మీకు స్వతంత్ర డ్రైవర్ బోర్డ్, మల్టీ-ఛానల్ సర్వో కంట్రోలర్ లేదా అంతర్గత సర్వో కంట్రోల్ బోర్డ్ రీప్లేస్‌మెంట్ అవసరం అయినా, Unixplore Electronics నమ్మకమైన, నాయిస్-ఇమ్యూన్‌ని అందిస్తుంది.PCBAఇది RC అభిరుచి మరియు పారిశ్రామిక రోబోటిక్స్ పరిసరాలలో రెండింటిలోనూ పని చేస్తుంది.

మేము అందించేవి:

• ఆల్టియమ్, కికాడ్ లేదా మీరు ఇష్టపడే ఫార్మాట్‌లో పూర్తి సర్వో PCBA డిజైన్ (స్కీమాటిక్ + లేఅవుట్)
• ఫంక్షనల్ టెస్టింగ్‌తో ప్రోటోటైపింగ్ (లోడ్, రిపుల్, థర్మల్ రిపోర్ట్‌లు)
• కాంపోనెంట్ సోర్సింగ్ మరియు SMT అసెంబ్లీతో వాల్యూమ్ తయారీ
• డిజైన్ సమీక్ష మరియు వైఫల్య విశ్లేషణ కన్సల్టింగ్

RC సర్వో PCBA ఏమి చేయాలి

ఒక RC సర్వో PCBA (స్వతంత్ర డ్రైవర్ బోర్డు లేదా అంతర్గత సర్వో నియంత్రణ బోర్డు అయినా) మూడు ముఖ్యమైన విధులను నిర్వహిస్తుంది:

• PWM సిగ్నల్ జనరేషన్ లేదా రిసెప్షన్:నియంత్రణ పల్స్‌లను (50Hz వద్ద 1ms నుండి 2ms వరకు) పొజిషన్ కమాండ్‌లుగా మారుస్తుంది.
• విద్యుత్ పంపిణీ:సర్వో మోటార్ మరియు కంట్రోల్ ICకి క్లీన్ 5V లేదా 6Vని అందిస్తుంది.
• ఫీడ్‌బ్యాక్ ప్రాసెసింగ్:స్థానం ధృవీకరించడానికి మరియు నియంత్రణ లూప్‌ను మూసివేయడానికి అంతర్గత పొటెన్షియోమీటర్‌ని చదువుతుంది.

అధిక-విశ్వసనీయత డిజైన్‌లలో ఓవర్‌లోడ్ డిటెక్షన్ కోసం కరెంట్ సెన్సింగ్ మరియు నాయిస్ ఇమ్యూనిటీ కోసం ఆప్టో-ఐసోలేషన్ కూడా ఉన్నాయి.

కోర్ టెక్నికల్ స్పెసిఫికేషన్స్

కింది పారామితులు RC సర్వో నియంత్రణ PCBA డిజైన్‌ల కోసం పరిశ్రమ ప్రమాణాలను సూచిస్తాయి. ఇవి అంకితమైన సర్వో డ్రైవర్ బోర్డ్‌లు మరియు ఇంటిగ్రేటెడ్ రిసీవర్ PCBA సమావేశాలు రెండింటికీ వర్తిస్తాయి.

ఇన్‌పుట్ పవర్ స్పెసిఫికేషన్‌లు

సిగ్నల్ స్పెసిఫికేషన్‌లను నియంత్రించండి

అంతర్గత సర్వో PCBA భాగాలు (సర్వో లోపల)

ప్రామాణిక RC సర్వో ఈ భాగాలతో కూడిన చిన్న PCBAని కలిగి ఉంటుంది:

RC సర్వో విశ్వసనీయత కోసం PCBA లేఅవుట్ నియమాలు

Unixplore ఎలక్ట్రానిక్స్లో, చాలా RC సర్వో వైఫల్యాలు PCBలో ఉద్భవించాయని మాకు తెలుసు. మేము డెలివరీ చేసే ప్రతి డిజైన్‌లో నమ్మకమైన ఆపరేషన్‌ని నిర్ధారించడానికి మేము ఈ 8 నియమాలను అనుసరిస్తాము.

1. పవర్ డిస్ట్రిబ్యూషన్: స్టార్ గ్రౌండింగ్

• ఎప్పుడూ డైసీ-చైన్ గ్రౌండ్. ప్రతి సర్వో గ్రౌండ్ నేరుగా విద్యుత్ సరఫరా గ్రౌండ్ పాయింట్‌కి తిరిగి రావాలి.
• ప్రత్యేక శక్తి మరియు సిగ్నల్ గ్రౌండ్. బహుళ-సర్వో PCBA డిజైన్‌లలో, గ్రౌండ్ ప్లేన్‌ను విభజించి, బ్యాటరీ ఇన్‌పుట్ దగ్గర ఒకే పాయింట్‌లో కనెక్ట్ చేయండి.
• పవర్ కోసం ట్రేస్ వెడల్పు: 1.5A నిరంతర కరెంట్ కోసం, 1oz రాగితో 1.5mm కనిష్ట ట్రేస్ వెడల్పును ఉపయోగించండి.

2. డీకప్లింగ్ కెపాసిటర్ ప్లేస్‌మెంట్

సర్వో మోటార్లు గణనీయమైన విద్యుత్ శబ్దాన్ని ఉత్పత్తి చేస్తాయి. ఒక సాధారణ సర్వో 5V సరఫరా లైన్‌లో గరిష్టంగా 200mV వరకు గరిష్ట శబ్దాన్ని ఉత్పత్తి చేయగలదు.

ప్రతి సర్వో కనెక్టర్‌కు అవసరమైన డీకప్లింగ్:

• 100µF నుండి 470µF విద్యుద్విశ్లేషణ కెపాసిటర్ (మోటార్ ఇన్‌రష్‌ను నిర్వహిస్తుంది)
• 100nF సిరామిక్ కెపాసిటర్ (అధిక-ఫ్రీక్వెన్సీ నాయిస్‌ను ఫిల్టర్ చేస్తుంది)
• కెపాసిటర్‌లను సర్వో పవర్ పిన్‌ల 10 మిమీ లోపల ఉంచండి

మొత్తం PCBA కోసం బల్క్ కెపాసిటెన్స్: ప్రధాన పవర్ ఇన్‌పుట్ వద్ద పెద్ద కెపాసిటర్ (1000µF నుండి 4700µF) జోడించండి. బహుళ సర్వోలు ఏకకాలంలో ప్రారంభమైనప్పుడు ఇది బ్రౌన్‌అవుట్‌లను నిరోధిస్తుంది.

3. PWM సిగ్నల్ రూటింగ్

• PWM జాడలను చిన్నగా మరియు ప్రత్యక్షంగా ఉంచండి. పొడవైన జాడలు శబ్దం కోసం యాంటెన్నాలుగా పనిచేస్తాయి.
• పవర్ వైర్‌లకు సమాంతరంగా PWM ట్రేస్‌లను అమలు చేయడం మానుకోండి. అవసరమైతే 90-డిగ్రీ క్రాసింగ్ ఉపయోగించండి.
• PWM అవుట్‌పుట్ పిన్‌పై 100Ω నుండి 470Ω సిరీస్ రెసిస్టర్‌ను జోడించండి. ఇది తప్పు పరిస్థితులలో కరెంట్‌ను పరిమితం చేస్తుంది మరియు రింగింగ్‌ను తగ్గిస్తుంది.

4. సర్వో కనెక్టర్ లేఅవుట్

ప్రామాణిక 3-పిన్ సర్వో కనెక్టర్ (సిగ్నల్, VCC, గ్రౌండ్)కి నిర్దిష్ట అంతరం అవసరం:

• పిన్ అంతరం: 2.54mm (0.1 అంగుళాలు) లేదా 2.7mm (అధిక సాంద్రత)
• కనెక్టర్ బ్లాక్ కోసం PCB మందం: 1.2mm నుండి 1.6mm
• సిగ్నల్ పిన్ స్థానం: సాధారణంగా లోపలి పిన్ (3లో 2 పిన్)
• పవర్ సీక్వెన్సింగ్: చొప్పించినప్పుడు GND తప్పనిసరిగా VCCకి ముందు కనెక్ట్ అవ్వాలి

అధిక-సాంద్రత డిజైన్‌ల కోసం, సర్వో కనెక్టర్‌ల మధ్య 2.7mm అంతరం నమ్మదగిన కనెక్షన్‌లను కొనసాగిస్తూ కాంపాక్ట్ లేఅవుట్‌ను అనుమతిస్తుంది.

5. కంట్రోల్ MCU కోసం వోల్టేజ్ రెగ్యులేషన్

• అదే సరఫరా సర్వోస్‌కు అధికారం ఇస్తే MCU కోసం ప్రత్యేక LDOని ఉపయోగించండి. సర్వో కరెంట్ స్పైక్‌లు మైక్రోకంట్రోలర్‌ను రీసెట్ చేయగల వోల్టేజ్ డిప్‌లకు కారణమవుతాయి.
• సిఫార్సు చేయబడిన రెగ్యులేటర్: కనీసం 200mA సామర్థ్యం మరియు 1µF ఇన్‌పుట్/అవుట్‌పుట్ కెపాసిటర్‌లతో 5V లేదా 3.3V LDO.
• రక్షణ డయోడ్: రివర్స్ ధ్రువణత నుండి రక్షించడానికి ఇన్‌పుట్‌పై 1N4007 లేదా షాట్కీ డయోడ్‌ను జోడించండి.

6. మోటారుపై నాయిస్ సప్రెషన్ (అంతర్గత సర్వో PCBA డిజైన్ కోసం)

సర్వో లోపలికి వెళ్లే PCBAని డిజైన్ చేస్తే, మోటారు టెర్మినల్స్ వద్ద నేరుగా నాయిస్ సప్రెషన్‌ను జోడించండి:

• 100nF సిరామిక్ కెపాసిటర్ నేరుగా మోటారు టెర్మినల్స్‌లో కరిగించబడుతుంది.
• అదనపు షీల్డింగ్ కోసం కెపాసిటర్ ప్రతికూలతను మోటార్ హౌసింగ్‌కు కనెక్ట్ చేయండి (200mV వరకు శబ్దాన్ని తగ్గిస్తుంది).
• ఐచ్ఛికం: విపరీతమైన శబ్ద వాతావరణం కోసం మోటారు లీడ్స్‌పై ఫెర్రైట్ పూసలను జోడించండి.

7. ఓవర్‌లోడ్ డిటెక్షన్ కోసం కరెంట్ సెన్సింగ్

అధునాతన సర్వో PCBA డిజైన్‌లు ప్రస్తుత పర్యవేక్షణను కలిగి ఉంటాయి:

• షంట్ రెసిస్టర్: 0.1Ω నుండి 0.5Ω, 1% టాలరెన్స్ — కరెంట్‌కు అనులోమానుపాతంలో వోల్టేజీని సృష్టిస్తుంది
• అవకలన యాంప్లిఫైయర్: 10 నుండి 20 లాభం — షంట్ వోల్టేజీని కొలవగల స్థాయికి పెంచుతుంది
• ADC ఇన్‌పుట్: 10-బిట్ కనిష్టం — MCUని నియంత్రించడానికి ప్రస్తుత డేటాను ఫీడ్ చేస్తుంది

100mΩ షంట్ 500mA వద్ద 50mVని మరియు 1.5A వద్ద 150mVని ఉత్పత్తి చేస్తుంది. 5x లాభం యాంప్లిఫైయర్‌తో, ఇది 250mV నుండి 750mV వరకు మారుతుంది, ఇది 3.3V ADC ఇన్‌పుట్‌లకు అనుకూలంగా ఉంటుంది.

8. ఇన్సులేషన్ మరియు మెకానికల్ రక్షణ

అంతర్గత సర్వో PCBA బోర్డులు తప్పనిసరిగా భౌతికంగా రక్షించబడాలి:

• ఇన్సులేటింగ్ టేప్: PCBA మరియు మెటల్ సర్వో కేస్ మధ్య ఎలక్ట్రికల్ టేప్ ఉంచండి. ఇది టంకము కీళ్ళు లేదా కాంపోనెంట్ లీడ్స్ కేసును తాకడం నుండి షార్ట్ సర్క్యూట్‌లను నిరోధిస్తుంది.
• కన్ఫార్మల్ పూత: బహిరంగ లేదా అధిక తేమతో కూడిన అనువర్తనాల కోసం, తుప్పును నివారించడానికి యాక్రిలిక్ కన్ఫార్మల్ పూతను జోడించండి.

నియంత్రణ సిగ్నల్ జనరేషన్ (MCU కోడ్ పరిగణనలు)

జిట్టర్-ఫ్రీ ఆపరేషన్ కోసం సరైన PWM ఉత్పత్తి కీలకం. ఇక్కడ కీలక పారామితులు ఉన్నాయి:

PWM కాన్ఫిగరేషన్

MCU కోడ్ ఉదాహరణ సూడోకోడ్

// 1500µs పల్స్ కోసం విధి చక్రాన్ని లెక్కించండి
    // PWM వ్యవధి = 20ms, గడియారం = 1MHz ప్రీస్కేలర్ అని ఊహిస్తుంది

    pulse_width_us = 1500
    పీరియడ్_కౌంట్స్ = మైక్రోసెకన్లలో 20000 // 20మి
    డ్యూటీ_కౌంట్స్ = pulse_width_us
    set_pwm_duty(డ్యూటీ_కౌంట్స్)

పరీక్షిస్తున్నప్పుడు, PWM సిగ్నల్‌ని ధృవీకరించడానికి ఓసిల్లోస్కోప్‌ని ఉపయోగించండి. పల్స్ యొక్క పడిపోతున్న అంచు సర్వోను స్థానం చదవడానికి ప్రేరేపిస్తుంది.

సాధారణ వైఫల్య మోడ్‌లు మరియు పరిష్కారాలు

పవర్ మార్పిడిపై ముఖ్యమైన గమనిక:సర్వో గ్రౌండ్ లైన్‌ని ఆఫ్ చేయడానికి దాన్ని ఎప్పుడూ స్విచ్ చేయవద్దు. గ్రౌండ్ తెరిచినప్పుడు, సర్వో ఇప్పటికీ PWM సిగ్నల్ లైన్ లేదా ఇతర మార్గాల ద్వారా శక్తిని అందుకోగలదు, ఫలితంగా 3.2V అండర్ వోల్టేజ్ ఆపరేషన్ మరియు అస్థిర ప్రవర్తన ఏర్పడుతుంది. P-ఛానల్ MOSFET లేదా రిలేని ఉపయోగించి ఎల్లప్పుడూ VCC లైన్‌ను మార్చండి.

RC సర్వో PCBA FAQలు

రోబోటిక్స్ ఇంజనీర్లు మరియు RC సిస్టమ్ డిజైనర్ల నుండి మేము తరచుగా స్వీకరించే మూడు సాంకేతిక ప్రశ్నలు క్రింద ఉన్నాయి.

Q1: నా కస్టమ్ PCBA నుండి ESP32 లేదా Arduinoతో నేను వాటిని నియంత్రించినప్పుడు నా సర్వోలు యాదృచ్ఛికంగా ఎందుకు మెలికలు తిరుగుతాయి?

జ:మీకు పవర్ నాయిస్ సమస్య ఉంది, దాదాపు ఖచ్చితంగా. Unixplore Electronicsలో మేము సిఫార్సు చేస్తున్న డయాగ్నస్టిక్ సీక్వెన్స్ ఇక్కడ ఉంది:

దశ 1— ఓసిల్లోస్కోప్‌తో విద్యుత్ సరఫరాను తనిఖీ చేయండి: సర్వో కదులుతున్నప్పుడు నేరుగా సర్వో కనెక్టర్ వద్ద 5V లైన్‌ను కొలవండి. మీరు 200mV కంటే ఎక్కువ అలలను (పీక్-టు-పీక్) చూసినట్లయితే, మీ డీకప్లింగ్ సరిపోదు.

దశ 2— బల్క్ కెపాసిటెన్స్ జోడించండి: పవర్ ఇన్‌పుట్ టెర్మినల్స్‌లో 1000µF నుండి 4700µF ఎలక్ట్రోలైటిక్ కెపాసిటర్‌ను ఉంచండి. సర్వో మోటార్లు కదలడం ప్రారంభించినప్పుడు అధిక ఇన్‌రష్ కరెంట్‌లను (3–10× నడుస్తున్న కరెంట్) తీసుకుంటాయి. బల్క్ కెపాసిటెన్స్ లేకుండా, వోల్టేజ్ 4V కంటే తక్కువగా పడిపోతుంది, దీని వలన నియంత్రణ IC రీసెట్ చేయబడుతుంది లేదా అస్థిరంగా ప్రవర్తిస్తుంది.

దశ 3— సర్వో పవర్ నుండి MCU పవర్‌ను వేరు చేయండి: చెత్త డిజైన్‌లు MCU మరియు సర్వోలను ఒకే వోల్టేజ్ రెగ్యులేటర్ నుండి అమలు చేస్తాయి. రెండు వేర్వేరు రెగ్యులేటర్లను ఉపయోగించండి:

• MCU మరియు లాజిక్ కోసం ఒక 5V/500mA LDO.
• సర్వోస్ కోసం ప్రత్యేక 5V/3A సరఫరా (లేదా డైరెక్ట్ బ్యాటరీ కనెక్షన్).

దశ 4- ప్రతి సర్వో కనెక్టర్ వద్ద డీకప్లింగ్‌ను జోడించండి: ప్రతి సర్వో కనెక్టర్‌లోని VCC మరియు GND పిన్‌లపై నేరుగా 100µF ఎలక్ట్రోలైటిక్ మరియు 100nF సిరామిక్ కెపాసిటర్‌ను ఉంచండి. సిరామిక్ కెపాసిటర్ మోటార్ బ్రష్‌ల నుండి అధిక-ఫ్రీక్వెన్సీ శబ్దాన్ని ఫిల్టర్ చేస్తుంది; విద్యుద్విశ్లేషణ తక్కువ-ఫ్రీక్వెన్సీ కరెంట్ స్పైక్‌లను నిర్వహిస్తుంది.

దశ 5— మీ PWM సిగ్నల్ నాణ్యతను తనిఖీ చేయండి: PWM పిన్‌ని చూడటానికి ఓసిల్లోస్కోప్‌ని ఉపయోగించండి. మీరు పెరుగుతున్న లేదా పడిపోతున్న అంచులలో రింగింగ్ (ఓవర్‌షూట్) కనిపిస్తే, MCU పిన్ వద్ద 100Ω సిరీస్ రెసిస్టర్‌ను జోడించండి. ఇది సిగ్నల్‌ను తగ్గిస్తుంది మరియు తప్పుడు ట్రిగ్గరింగ్‌ను నిరోధిస్తుంది.

బాటమ్ లైన్:90% సర్వో జిట్టర్ సమస్యలు శక్తికి సంబంధించినవి, కోడ్‌కు సంబంధించినవి కాదు. ముందుగా విద్యుత్ పంపిణీని పరిష్కరించండి.

Q2: బ్రౌన్‌అవుట్‌లు లేకుండా బహుళ సర్వోలను (8 నుండి 16 ఛానెల్‌లు) నియంత్రించే PCBAని నేను ఎలా డిజైన్ చేయాలి?

జ:దీనికి జాగ్రత్తగా పవర్ బడ్జెట్ మరియు లేఅవుట్ ప్లానింగ్ అవసరం. 16-ఛానల్ సర్వో కంట్రోలర్ PCBA కోసం ఇంజనీరింగ్ విధానం ఇక్కడ ఉంది.

దశ 1- మొత్తం విద్యుత్ అవసరాలను లెక్కించండి:

• ప్రతి ప్రామాణిక సర్వో సాధారణ ఆపరేషన్ సమయంలో 200mA నుండి 500mA వరకు తీసుకుంటుంది.
• పీక్ స్టాల్ కరెంట్ సర్వోకు 1.5A నుండి 3A వరకు చేరుకుంటుంది.
• 16 సర్వోల కోసం: 16 × 1.5A = 24A పీక్ పొటెన్షియల్ డ్రా.

దశ 2- విద్యుత్ పంపిణీ రూపకల్పన:

• ప్రధాన పవర్ ఇన్‌పుట్: 30A కనిష్టంగా రేట్ చేయబడిన 5V నుండి 6V సరఫరాను ఉపయోగించండి.
• ఇన్‌పుట్ కనెక్టర్: XT60 లేదా స్క్రూ టెర్మినల్ (చిన్న 2-పిన్ హెడర్ కాదు).
• ప్రధాన శక్తి జాడలు: 2oz రాగితో 8mm నుండి 10mm వెడల్పు, లేదా లేయర్ 2లో ప్రత్యేక పవర్ ప్లేన్‌ని ఉపయోగించండి.
• బస్ బార్‌లు: 15A కంటే ఎక్కువ కరెంట్‌ల కోసం, రాగి బస్ బార్‌లను జోడించండి లేదా బాహ్య వైరింగ్‌ని ఉపయోగించండి.

దశ 3- దశలవారీ విద్యుత్ పంపిణీని అమలు చేయండి:

• మందపాటి పవర్ ట్రేస్‌లను (5 మిమీ+) సెంట్రల్ డిస్ట్రిబ్యూషన్ పాయింట్‌కి మార్చండి.
• ఆ పాయింట్ నుండి, ప్రతి సర్వో కనెక్టర్‌కు వ్యక్తిగత 1.5mm ట్రేస్‌లను అమలు చేయండి.
• ప్రతి సర్వో కనెక్టర్ వద్ద 470µF కెపాసిటర్‌ను జోడించండి (డిస్ట్రిబ్యూటెడ్ కెపాసిటెన్స్, ఇన్‌పుట్ వద్ద ఒక పెద్ద క్యాప్ మాత్రమే కాదు).

దశ 4— సిగ్నల్ లైన్ల కోసం ఆప్టో-ఐసోలేషన్ ఉపయోగించండి (అధునాతన):

• పారిశ్రామిక లేదా అధిక-శబ్ద వాతావరణాల కోసం, ఆప్టోకప్లర్‌లను (ఉదా., 4N35 లేదా PC817) ఉపయోగించి PWM సిగ్నల్‌లను వేరు చేయండి.
• ఇది మోటారు శబ్దాన్ని MCUలోకి తిరిగి కలపకుండా మరియు రీసెట్‌లకు కారణమవుతుంది.
• వివిక్త డిజైన్‌లకు ప్రత్యేక పవర్ డొమైన్‌లు (MCU వైపు మరియు సర్వో వైపు) అవసరం.

దశ 5— ప్రస్తుత పరిమితి లేదా సాఫ్ట్-స్టార్ట్ జోడించండి:

• 10ms నుండి 50ms వరకు సర్వో పవర్‌ను పెంచడానికి సాఫ్ట్-స్టార్ట్ సర్క్యూట్రీతో MOSFETని ఉపయోగించండి.
• ఇది మొత్తం 16 సర్వోల నుండి ప్రారంభ ప్రవేశాన్ని సరఫరా కుప్పకూలకుండా నిరోధిస్తుంది.
• ప్రత్యామ్నాయంగా, సర్వోస్‌ను సీక్వెన్స్‌లో పవర్ అప్ చేయండి (ఒక్కొక్కటి మధ్య 5మి.ఎస్ ఆలస్యం).

దశ 6— 16+ ఛానెల్‌ల కోసం PCB లేయర్ స్టాక్ సిఫార్సు:

• లేయర్ 1: సిగ్నల్ (PWM, ఫీడ్‌బ్యాక్)
• లేయర్ 2: గ్రౌండ్ ప్లేన్ (ఘన పోయడం)
• లేయర్ 3: పవర్ ప్లేన్ (5V లేదా Vservo)
• లేయర్ 4: సిగ్నల్ లేదా సెకండరీ గ్రౌండ్

ఈ స్టాక్ లూప్ ప్రాంతాన్ని తగ్గిస్తుంది మరియు ఛానెల్‌ల మధ్య EMIని తగ్గిస్తుంది.

Q3: నేను వేర్వేరు సర్వో బ్రాండ్‌ల కోసం ఒకే PCBA డిజైన్‌ను ఉపయోగించవచ్చా (Futaba, Hitec, Spektrum, జెనరిక్)?

జ:అవును, మూడు ముఖ్యమైన అనుకూలత పరిశీలనలతో.

పరిశీలన 1— PWM సిగ్నల్ ప్రమాణాలు స్థిరంగా ఉంటాయి: అన్ని RC సర్వోలు 1ms నుండి 2ms పప్పులతో ఒకే 50Hz PWM ప్రమాణాన్ని ఉపయోగిస్తాయి. మీ PCBA యొక్క PWM జనరేషన్ లాజిక్ విశ్వవ్యాప్తంగా పనిచేస్తుంది.

పరిశీలన 2- విద్యుత్ అవసరాలు గణనీయంగా మారుతూ ఉంటాయి:

మీరు ఉపయోగించాలనుకుంటున్న అత్యధిక కరెంట్ సర్వో కోసం మీ PCBA తప్పనిసరిగా రూపొందించబడి ఉండాలి. అత్యంత ప్రామాణిక మరియు అధిక-టార్క్ సర్వోలను కవర్ చేయడానికి ఒక్కో ఛానెల్‌కు 2A నిరంతర మరియు 5A గరిష్ట స్థాయికి రూపకల్పన చేయండి.

పరిశీలన 3- కనెక్టర్ అనుకూలత:

• చాలా సర్వోలు 2.54mm (0.1 అంగుళాల) అంతరంతో ప్రామాణిక 3-పిన్ స్త్రీ హెడర్‌ను ఉపయోగిస్తాయి.
• సిగ్నల్ పిన్ స్థానం బ్రాండ్‌ను బట్టి మారుతుంది:
  • Futaba: సిగ్నల్ అనేది లోపలి పిన్ (పిన్ 2)
  • హైటెక్ మరియు స్పెక్ట్రమ్: మోడల్ ఆధారంగా సిగ్నల్ పిన్ 1 లేదా పిన్ 3
• స్పష్టంగా లేబుల్ చేయబడిన పిన్‌అవుట్‌లతో (S, +, –) మీ PCBAని డిజైన్ చేయండి. 3-పిన్ మేల్ హెడర్‌ని (ప్రామాణిక సర్వో ఎక్స్‌టెన్షన్ కేబుల్ లాగా) ఉపయోగించండి, తద్వారా ఏదైనా సర్వో నేరుగా ప్లగ్ ఇన్ చేయవచ్చు.

పరిశీలన 4— అంతర్గత సర్వో PCBA (సర్వో లోపల) పరస్పరం మార్చుకోలేనిది: మీరు సర్వో హౌసింగ్ (అసలు నియంత్రణ బోర్డుని భర్తీ చేయడం) లోపలికి వెళ్లే అంతర్గత PCBAని డిజైన్ చేస్తుంటే, ఇది బ్రాండ్-నిర్దిష్టమైనది. వేర్వేరు సర్వోలు విభిన్నంగా ఉంటాయి:

• పొటెన్షియోమీటర్ రెసిస్టెన్స్ విలువలు (5kΩ vs 10kΩ)
• మోటారు పరిమాణాలు మరియు ప్రస్తుత రేటింగ్‌లు
• మెకానికల్ మౌంటు రంధ్రం స్థానాలు
• కేసు కొలతలు

అంతర్గత PCBA డిజైన్ కోసం, అసలైనదాన్ని రివర్స్-ఇంజనీర్ చేయండి లేదా ఖచ్చితమైన సర్వో మోడల్ కోసం వివరణాత్మక స్పెసిఫికేషన్‌లను పొందండి. బాహ్య డ్రైవర్ PCBA డిజైన్‌ల కోసం (స్టాండర్డ్ సర్వో కనెక్టర్‌లకు కనెక్ట్ చేసే బోర్డు), అన్ని ప్రధాన RC బ్రాండ్‌లలో అనుకూలత అద్భుతమైనది.

మీ RC సర్వో PCBAని పరీక్షిస్తోంది

ఉత్పత్తి కోసం డిజైన్‌ను ఆమోదించే ముందు, ఈ ఐదు పరీక్షలను అమలు చేయండి:

సారాంశం: విశ్వసనీయ RC సర్వో PCBA రూపకల్పన

బలమైన RC సర్వో PCBA ఐదు ఇంజనీరింగ్ నిర్ణయాల ద్వారా నిర్వచించబడింది:

1. తగినంత బల్క్ కెపాసిటెన్స్(1000µF నుండి 4700µF) ప్రధాన పవర్ ఇన్‌పుట్ వద్ద.
2. ప్రత్యేక పవర్ డొమైన్‌లుMCU (LDO నియంత్రిత) మరియు సర్వోస్ (డైరెక్ట్ బ్యాటరీ లేదా హై-కరెంట్ రెగ్యులేటర్) కోసం.
3. స్టార్ గ్రౌండింగ్ప్రత్యేక శక్తి మరియు సిగ్నల్ గ్రౌండ్ రిటర్న్‌లతో.
4. డీకప్లింగ్ కెపాసిటర్లుప్రతి సర్వో కనెక్టర్ వద్ద (100µF ఎలక్ట్రోలైటిక్ + 100nF సిరామిక్).
5. సరైన PWM సిగ్నల్ కండిషనింగ్సిరీస్ రెసిస్టర్లు మరియు చిన్న జాడలతో.

బహుళ-సర్వో డిజైన్‌ల కోసం (8+ ఛానెల్‌లు), అంకితమైన పవర్ మరియు గ్రౌండ్ ప్లేన్‌లతో 4-లేయర్ PCBని ఉపయోగించండి. అంతర్గత సర్వో PCBA డిజైన్‌ల కోసం, కేస్ షార్ట్‌లను నిరోధించడానికి మోటారు నాయిస్ సప్రెషన్ (మోటార్ టెర్మినల్స్ అంతటా 100nF) మరియు ఇన్సులేటింగ్ టేప్‌ను జోడించండి. ఈ పద్ధతులు స్థిరంగా RC మరియు రోబోటిక్స్ అప్లికేషన్‌లలో జిట్టర్-ఫ్రీ ఆపరేషన్ మరియు దీర్ఘకాలిక విశ్వసనీయతను అందిస్తాయి.

ఎందుకు Unixplore ఎలక్ట్రానిక్స్

• 20 సంవత్సరాలుఎంబెడెడ్ సిస్టమ్‌లు మరియు PCB డిజైన్ అనుభవం — మేము ఈ గైడ్‌లో వివరించిన ప్రతి వైఫల్య మోడ్‌ను చూశాము మరియు పరిష్కరించాము.
• ఉత్పత్తి-నిరూపితమైన నమూనాలు— మా లేఅవుట్ నియమాలు మరియు పరీక్ష పద్ధతులు వాణిజ్య RC మరియు రోబోటిక్స్ ఉత్పత్తులలో ఉపయోగించబడతాయి.
• ఎండ్-టు-ఎండ్ సర్వీస్- కాన్సెప్ట్ మరియు స్కీమాటిక్ నుండి లేఅవుట్, ప్రోటోటైపింగ్ మరియు వాల్యూమ్ తయారీ వరకు.
• పారదర్శక ఇంజనీరింగ్— మేము స్పెక్స్, నియమాలు మరియు పరీక్ష ప్రమాణాలను పంచుకుంటాము, తద్వారా మీరు ఏమి పొందుతున్నారో మీకు ఖచ్చితంగా తెలుస్తుంది.
• గ్లోబల్ కాంపోనెంట్ సోర్సింగ్— మేము మీ ఖర్చులను అదుపులో ఉంచడానికి BOM ఆప్టిమైజేషన్ మరియు సేకరణను నిర్వహిస్తాము.
