గ్రౌండింగ్ పిట్‌ఫాల్స్ మరియు స్క్రూ డెబ్రిస్‌ను నివారించడం: హై-రిలయబిలిటీ మోటార్ కంట్రోల్ PCBAల కోసం డిజైన్ మార్గదర్శకాలు

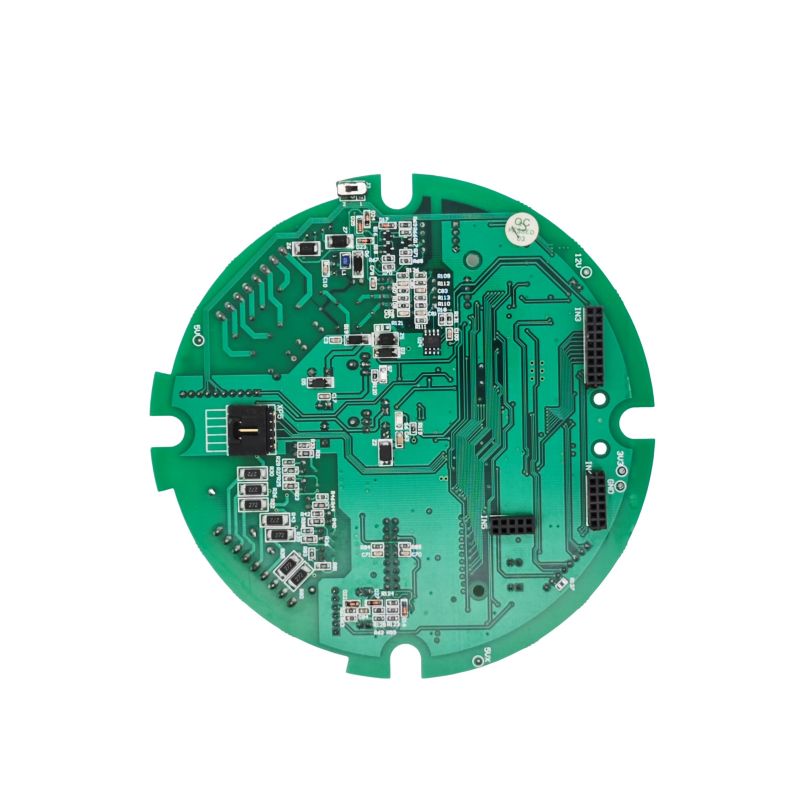

మోటార్ కంట్రోల్ PCBA (ప్రింటెడ్ సర్క్యూట్ బోర్డ్ అసెంబ్లీ) అనేది ఇండస్ట్రియల్ ఆటోమేషన్, రోబోటిక్స్, న్యూ ఎనర్జీ వెహికల్స్ మరియు స్మార్ట్ హోమ్ అప్లయెన్సెస్‌లో ప్రెసిషన్ మోషన్ కంట్రోల్‌కి కోర్ ఎనేబుల్. ఈ ప్రాక్టికల్ గైడ్ ఆర్కిటెక్చర్ ఎంపిక, PCB లేఅవుట్, అసెంబ్లీ మరియు ధృవీకరణ నుండి కీలకమైన అంతర్దృష్టులను ఏకీకృతం చేస్తుంది, ఇంజనీర్లు మరియు ఉత్పత్తి నిర్వాహకులు సాధారణ ఆపదలను నివారించడంలో సహాయపడుతుంది మరియు ప్రోటోటైప్ నుండి అధిక-వాల్యూమ్ తయారీకి సాఫీగా మారేలా చేస్తుంది.

1. డిజైన్ దశ: ఆర్కిటెక్చర్ మరియు కాంపోనెంట్ ఎంపిక

1.1 కస్టమ్ వర్సెస్ స్టాండర్డ్ సొల్యూషన్స్

ప్రాజెక్ట్ ప్రారంభ సమయంలో, అనుకూల PCBA లేదా ఆఫ్-ది-షెల్ఫ్ ప్రామాణిక మాడ్యూల్‌ని స్వీకరించాలా వద్దా అని అంచనా వేయండి. కస్టమ్ PCBA అధిక ముందస్తు NRE (నాన్-రికరింగ్ ఇంజనీరింగ్) ఖర్చులను భరిస్తుంది, ఇది BLDC, స్టెప్పర్ లేదా సర్వో వంటి నిర్దిష్ట మోటారు రకాలు మరియు ఖచ్చితమైన పనితీరు లక్ష్యాల కోసం ఆప్టిమైజేషన్‌ను అనుమతిస్తుంది (ఉదా., వేగం/టార్క్ ఖచ్చితత్వం ±0.5% లోపల). కస్టమ్ సొల్యూషన్‌లు మెరుగైన సిస్టమ్ ఇంటిగ్రేషన్ సామర్థ్యాన్ని (తరచుగా 95% మించి) మరియు కఠినమైన ఆపరేటింగ్ పరిస్థితుల్లో దీర్ఘకాలిక విశ్వసనీయతను కూడా అందిస్తాయి.

1.2 కోర్ చిప్‌సెట్ మరియు టోపాలజీ ఎంపిక

• ప్రాసెసర్: రియల్-టైమ్ రెస్పాన్స్‌తో ఫీల్డ్-ఓరియెంటెడ్ కంట్రోల్ (FOC) వంటి గణనపరంగా ఇంటెన్సివ్ అల్గారిథమ్‌లను నిర్వహించడానికి అంకితమైన మోటార్-కంట్రోల్ పెరిఫెరల్స్ (ఉదా., ARM కార్టెక్స్-M4 కోర్)తో కూడిన 32-బిట్ MCU గట్టిగా సిఫార్సు చేయబడింది.

• డ్రైవర్ మరియు పవర్ స్టేజ్:

• హై-ఇంటిగ్రేషన్ డిజైన్‌ల కోసం, గేట్ డ్రైవర్‌లు మరియు పవర్ FETలను మిళితం చేసే పూర్తిగా ఇంటిగ్రేటెడ్ BLDC డ్రైవర్ ICలను (ఉదా., TI MCF831xC సిరీస్) ఎంచుకోండి. ఇది బాహ్య సర్క్యూట్‌ను సులభతరం చేస్తుంది, కానీ స్థిరమైన ఆపరేషన్‌ని నిర్ధారించడానికి డేటాషీట్‌లో తప్పనిసరిగా కనీసం ఐదు క్లిష్టమైన కెపాసిటర్‌లను (VM-PGND, CPH-CPL, మొదలైనవి) తప్పనిసరిగా ఉంచాలి.

• అధిక-పవర్ అప్లికేషన్‌ల కోసం (ఉదా., >50A), ప్రత్యేకమైన గేట్ డ్రైవర్‌లతో కూడిన వివిక్త MOSFETలు/IGBTలకు ప్రాధాన్యత ఇవ్వబడుతుంది. అధిక స్విచింగ్ ఫ్రీక్వెన్సీలు మరియు తగ్గిన నష్టాలను సాధించడానికి వైడ్-బ్యాండ్‌గ్యాప్ పరికరాలను (SiC లేదా GaN) పరిగణించండి.

2. PCB లేఅవుట్: ది ఆర్ట్ ఆఫ్ నాయిస్ సప్రెషన్ అండ్ థర్మల్ మేనేజ్‌మెంట్

మోటారు నియంత్రణ బోర్డు అనేది సహజంగా మిక్స్డ్ సిగ్నల్ మరియు పవర్-ఇంటెన్సివ్ అసెంబ్లీ. EMC వైఫల్యాలు మరియు ఫీల్డ్ రిటర్న్‌లకు పేలవమైన లేఅవుట్ ప్రధాన కారణం.

2.1 సర్క్యూట్ విభజన మరియు గ్రౌండింగ్ వ్యూహం (క్లిష్టమైనది)

గోల్డెన్ రూల్: సిగ్నల్ గ్రౌండ్ నుండి పవర్ గ్రౌండ్‌ను భౌతికంగా వేరు చేయండి.

• జోనింగ్: PCBని మూడు విభిన్న ప్రాంతాలుగా విభజించండి:

• నాయిస్ జోన్: పవర్ ఇన్వర్టర్, రిలేలు మరియు గేట్-డ్రైవ్ లూప్‌లు.

• డిజిటల్ జోన్: MCU, కమ్యూనికేషన్ ఇంటర్‌ఫేస్‌లు (CAN, UART, SPI).

• అనలాగ్ జోన్: కరెంట్/వోల్టేజ్ సెన్సింగ్, ఎన్‌కోడర్/రిసోల్వర్ ఇన్‌పుట్‌లు. అధిక-ఫ్రీక్వెన్సీ PWM ట్రేస్‌లను సున్నితమైన అనలాగ్ ఫీడ్‌బ్యాక్ మార్గాల నుండి దూరంగా ఉంచండి.

• గ్రౌండింగ్ అమలు:

• సింగిల్-పాయింట్ గ్రౌండింగ్ లేదా స్ప్లిట్-గ్రౌండ్-ప్లేన్ విధానాన్ని అడాప్ట్ చేయండి.

• ADC రిఫరెన్స్ పిన్ దగ్గర ఒకే పాయింట్ వద్ద డిజిటల్ మరియు అనలాగ్ గ్రౌండ్‌లను కనెక్ట్ చేయండి.

• పవర్ గ్రౌండ్‌ను (ధ్వనించే) వేరు చేసి, తక్కువ-ఇంపెడెన్స్ మార్గం ద్వారా సిస్టమ్ స్టార్-గ్రౌండ్ పాయింట్‌కి కనెక్ట్ చేయండి, నియంత్రణ సంకేతాలను పాడుచేయకుండా పెద్ద తాత్కాలిక ప్రవాహాలను నిరోధిస్తుంది.

• స్టాక్-అప్ సిఫార్సు: బడ్జెట్ అనుమతించినప్పుడు 4-లేయర్ బోర్డ్ అనువైనది. తక్కువ-ఇండక్టెన్స్ రిటర్న్ పాత్‌లు మరియు స్వాభావిక షీల్డింగ్‌ను అందించడానికి ప్రాథమిక కాంపోనెంట్ సైడ్‌కు ఆనుకొని ఉన్న ప్రత్యేక గ్రౌండ్ లేయర్‌లను ఉపయోగించండి. 2-లేయర్ డిజైన్‌ల కోసం, విస్తృతమైన గ్రౌండ్ ఫ్లడ్డింగ్‌ను ఉపయోగించుకోండి మరియు పవర్ ట్రేస్‌లను వీలైనంత తక్కువగా మరియు వెడల్పుగా ఉంచండి.

2.2 పవర్ లూప్స్ మరియు థర్మల్ డిస్సిపేషన్

• ట్రేస్ వెడల్పు మరియు లూప్ ఏరియా: DC బస్సు మరియు మూడు-దశల అవుట్‌పుట్ ట్రేస్‌లు అధిక di/dtని తట్టుకోవడానికి తప్పనిసరిగా చిన్నవిగా మరియు వెడల్పుగా ఉండాలి. పరాన్నజీవి ఇండక్టెన్స్‌ను తగ్గించడానికి గేట్-డ్రైవ్ సిగ్నల్ జతలు సమాంతరంగా మరియు సంబంధిత MOSFET సోర్స్ టెర్మినల్‌లకు దగ్గరగా అమలు చేయాలి.

• థర్మల్ మేనేజ్‌మెంట్: పవర్ పరికరాల నుండి లోపలి రాగి ప్లేన్‌లు లేదా దిగువ-పొర హీట్‌సింక్ ప్యాడ్‌లకు వేడిని సమర్థవంతంగా నిర్వహించడానికి థర్మల్ వయాస్‌ని ఉపయోగించండి. యాక్సిలరీ హీట్‌సింక్ అటాచ్‌మెంట్‌ను ఎనేబుల్ చేయడానికి అధిక-కరెంట్ పాత్‌లలో సోల్డర్-మాస్క్ ఓపెనింగ్‌లను (కాపర్ ఎక్స్‌పోజ్డ్) వర్తించండి.

3. అసెంబ్లీ మరియు తయారీ: పట్టించుకోని ఇంకా క్లిష్టమైన వివరాలు

3.1 BOM ప్రణాళికలో సరఫరా-గొలుసు స్థితిస్థాపకత

BOM (బిల్ ఆఫ్ మెటీరియల్స్) ఖరారు చేయడానికి ముందు, MCUలు మరియు కమ్యూనికేషన్ ట్రాన్స్‌సీవర్‌ల వంటి లాంగ్-లీడ్ ఐటమ్‌ల కోసం సరఫరా ప్రమాద అంచనాను చేయండి. సాధ్యమైన చోట, సింగిల్-సోర్స్ సరఫరాదారు అంతరాయాల వల్ల ఉత్పాదన ఆగిపోకుండా ఉండటానికి లేఅవుట్‌లో పిన్-అనుకూల ప్రత్యామ్నాయ పాదముద్రలను రిజర్వ్ చేయండి.

3.2 స్క్రూ ఫాస్టెనింగ్ క్లీన్లీనెస్ (తరచూ కానీ విస్మరించబడే వైఫల్య మోడ్)

మోటారు కంట్రోలర్ PCBA అసెంబ్లీ సమయంలో, స్క్రూల ద్వారా మోసుకెళ్లే లోహపు వ్యర్థాలు షార్ట్ సర్క్యూట్‌లు మరియు ఇన్సులేషన్ క్షీణతకు కారణమయ్యే దాచిన కిల్లర్.

• ప్రమాదం: వైబ్రేటింగ్ స్క్రూ ఫీడర్‌ల నుండి వచ్చే లోహ కణాలు అధిక సాంద్రత కలిగిన IC పిన్‌లపైకి లేదా ప్రక్కనే ఉన్న ట్రేస్‌ల మధ్య పడవచ్చు, ఇది పవర్-అప్ అయినప్పుడు అడపాదడపా వైఫల్యాలు లేదా తక్షణ షార్ట్ సర్క్యూట్‌లకు దారి తీస్తుంది.

• ప్రతిఘటనలు:

• ఘర్షణ-ప్రేరిత కణాల ఉత్పత్తిని తగ్గించడానికి సాంప్రదాయ వైబ్రేటరీ బౌల్ ఫీడర్‌లను దశల-రకం ఫీడర్‌లతో భర్తీ చేయండి.

• బిగించే దశకు ముందు వెంటనే వాక్యూమ్ డస్ట్-రిమూవల్ స్టేషన్‌ను పరిచయం చేయండి.

• అండర్-టార్క్ (ఫ్లోటింగ్) లేదా థ్రెడ్ స్ట్రిప్పింగ్‌ను నివారించడానికి రియల్ టైమ్ టార్క్ మరియు యాంగిల్ మానిటరింగ్‌తో స్మార్ట్ ఎలక్ట్రిక్ స్క్రూడ్రైవర్‌లను ఉపయోగించండి.

4. టెస్టింగ్ మరియు వాలిడేషన్: బియాండ్ "డస్ ఇట్ స్పిన్?"

1. ఫంక్షనల్ టెస్ట్ (FCT): లోడ్ చేయబడిన పరిస్థితులలో, ఓవర్‌కరెంట్ మరియు ఓవర్ టెంపరేచర్ ప్రొటెక్షన్ యొక్క ప్రతిస్పందన సమయాన్ని ధృవీకరించండి-ఉదా., డ్రైవర్ షట్‌డౌన్ <10µsలోపు ట్రిగ్గర్ చేయబడిందని నిర్ధారించుకోండి. వోల్టేజ్ డిప్‌ల సమయంలో డైనమిక్ పవర్ డిరేటింగ్ లాజిక్‌ను కూడా ధృవీకరించండి.

2. విద్యుదయస్కాంత అనుకూలత (EMC) ప్రీ-కంప్లయన్స్: కండక్టెడ్ మరియు రేడియేటెడ్ ఎమిషన్స్ (CE/RE) సాధారణ నొప్పి పాయింట్లు. వైఫల్యాలు సంభవించినట్లయితే, ముందుగా పవర్ ఇన్‌పుట్ వద్ద సరిగ్గా రేట్ చేయబడిన TVS డయోడ్ మరియు కామన్-మోడ్ చోక్ ఉంచబడిందో లేదో తనిఖీ చేయండి మరియు గేట్ రెసిస్టర్‌లను సర్దుబాటు చేయడం ద్వారా PWM స్విచింగ్ స్ల్యూ రేట్‌ను ఆప్టిమైజ్ చేయండి.

3. దీర్ఘకాలిక విశ్వసనీయత: గరిష్ట పరిసర ఉష్ణోగ్రతల కింద టంకము-ఉమ్మడి సమగ్రత మరియు కాంపోనెంట్ డీరేట్ అవుతున్నట్లు ధృవీకరించడానికి థర్మల్ సైక్లింగ్ మరియు నిరంతర పరుగు పరీక్షలను నిర్వహించండి.

నమ్మదగిన రూపకల్పనమోటార్ కంట్రోల్ PCBAవిద్యుత్ పనితీరు, థర్మోడైనమిక్స్ మరియు విద్యుదయస్కాంత అనుకూలత మధ్య ప్రాథమికంగా త్రిభుజాకార ట్రేడ్-ఆఫ్. ప్రతి నిర్ణయం-క్లియర్ సర్క్యూట్ విభజన మరియు క్రమశిక్షణతో కూడిన గ్రౌండింగ్ నుండి, కఠినమైన అసెంబ్లీ శుభ్రత నియంత్రణ వరకు - సవాలు చేసే పారిశ్రామిక వాతావరణాలలో ఉత్పత్తి యొక్క దీర్ఘకాలిక స్థిరత్వాన్ని నిర్ణయిస్తుంది. ఈ గైడ్‌లో వివరించిన వ్యూహాలను అమలు చేయడం ద్వారా, మీరు వైఫల్యాల రేట్లను గణనీయంగా తగ్గించవచ్చు, అభివృద్ధి చక్రాలను తగ్గించవచ్చు మరియు మీ మోటార్ నియంత్రణ వ్యవస్థ యొక్క మొత్తం పటిష్టతను మెరుగుపరచవచ్చు.
