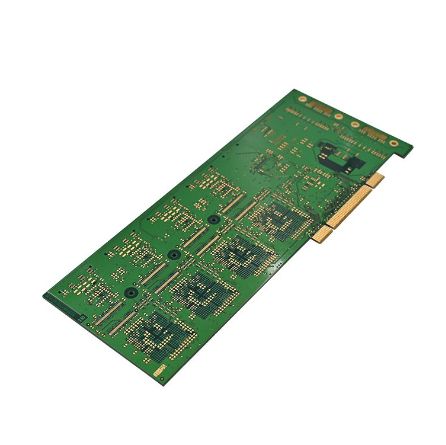

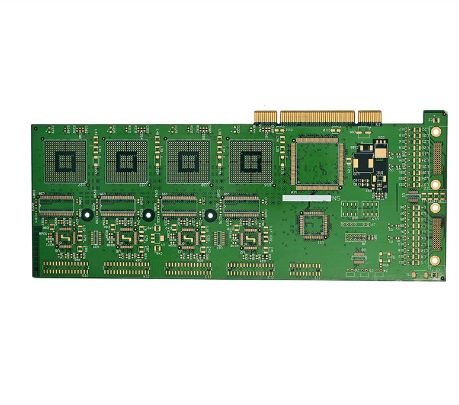

మాస్టరింగ్ గేమ్ కన్సోల్ PCBA: పూర్తి ఇంజనీరింగ్ నడక

గేమ్ కన్సోల్ యొక్క PCBA (ప్రింటెడ్ సర్క్యూట్ బోర్డ్ అసెంబ్లీ) దాని "హృదయం" - ఇది ప్రాసెసర్, మెమరీ, డిస్‌ప్లే డ్రైవర్‌లు మరియు అన్ని పరిధీయ ఇంటర్‌ఫేస్‌లను కలిగి ఉంటుంది. మీరు రెట్రో హ్యాండ్‌హెల్డ్ లేదా ఆధునిక పోర్టబుల్ గేమింగ్ పరికరాన్ని నిర్మిస్తున్నా, ఈ గైడ్ మొత్తం ప్రక్రియ ద్వారా మిమ్మల్ని నడిపిస్తుంది.

ముందుగా ప్లాన్ చేయడం: మీ గేమ్ కన్సోల్‌ని నిర్వచించండి

ఒక టంకం ఇనుమును తీయడానికి ముందు ప్రణాళికలో సమయాన్ని పెట్టుబడి పెట్టడం వలన రహదారిపై అనేక తలనొప్పుల నుండి మిమ్మల్ని రక్షించవచ్చు.

1. మీ లక్ష్యాలు మరియు కోర్ స్పెసిఫికేషన్లను నిర్వచించండి

మీరు ఏ విధమైన గేమ్ కన్సోల్‌ని నిర్మించాలనుకుంటున్నారు అనే దాని గురించి స్పష్టంగా ఆలోచించండి:

• రెట్రో స్టైల్: 8-బిట్ లేదా 16-బిట్ ఎమ్యులేటెడ్ గేమ్‌లను అమలు చేస్తుంది, తక్కువ పనితీరు అవసరం, ప్రారంభకులకు గొప్పది. 128×64 OLED స్క్రీన్‌ను డ్రైవింగ్ చేసే 16MHz ATmega32u4ని ఉపయోగించి Arduboy-అనుకూల పరికరం ఒక సాధారణ ఉదాహరణ.

• ఆధునిక శైలి: Linuxని అమలు చేస్తుంది, PSP లేదా ఉన్నత-స్థాయి సిస్టమ్‌లను అనుకరిస్తుంది. దీనికి మరింత శక్తివంతమైన కోర్ అవసరం - ఉదా., 7-అంగుళాల IPS డిస్‌ప్లేతో కూడిన రాస్ప్‌బెర్రీ పై 3B+, అలాగే డెడికేటెడ్ పవర్ మేనేజ్‌మెంట్ మరియు ఎక్స్‌పాన్షన్ బటన్ బోర్డ్‌లు.

2. కోర్ భాగాలను ఎంచుకోండి

A కోసం మెటీరియల్స్ యొక్క సాధారణ బిల్లు ఇక్కడ ఉందిగేమ్ కన్సోల్ PCBA:

ప్రో చిట్కా: వారు సరిగ్గా కమ్యూనికేట్ చేయగలరని నిర్ధారించుకోవడానికి అన్ని భాగాలలో వోల్టేజ్ మరియు లాజిక్ స్థాయిలను (3.3V vs. 5V) ఎల్లప్పుడూ ధృవీకరించండి.

సర్క్యూట్ డిజైన్ మరియు ప్రోటోటైపింగ్

ప్రణాళిక పూర్తయిన తర్వాత, మీరు PCBA డెవలప్‌మెంట్ - డిజైన్ మరియు మ్యానుఫ్యాక్చరింగ్‌కి వెళ్లండి.

1. స్కీమాటిక్ మరియు PCB లేఅవుట్

కింది వాటిని పూర్తి చేయడానికి EDA సాధనాన్ని (KiCad, Altium డిజైనర్, EAGLE) ఉపయోగించండి:

• స్కీమాటిక్‌ను గీయండి: ప్రాసెసర్, డిస్‌ప్లే, బటన్‌లు, స్టోరేజ్ మరియు పవర్ మేనేజ్‌మెంట్ IC పిన్‌లను సరిగ్గా కనెక్ట్ చేయండి.

• PCB లేఅవుట్: హై-స్పీడ్ సిగ్నల్ పాత్‌లను తగ్గించడానికి డిస్‌ప్లే కనెక్టర్‌కు దగ్గరగా ప్రధాన ప్రాసెసర్‌ను ఉంచండి. పవర్ మరియు గ్రౌండ్ ట్రేస్‌లను విస్తృతంగా చేయండి మరియు విద్యుదయస్కాంత జోక్యాన్ని (EMI) తగ్గించడానికి ఘనమైన గ్రౌండ్ ప్లేన్‌ని ఉపయోగించండి.

• DRCని అమలు చేయండి: ట్రేస్ వెడల్పులు మరియు క్లియరెన్స్‌లు మీ ఫ్యాబ్రికేటర్ సామర్థ్యాలకు అనుగుణంగా ఉండేలా డిజైన్ రూల్ చెక్‌లను అమలు చేయండి.

2. ప్రోటోటైపింగ్ మరియు BOM తయారీ

Gerber ఫైల్‌లను ఎగుమతి చేయండి మరియు ప్రోటోటైపింగ్ కోసం వాటిని PCB ఫ్యాబ్‌కి పంపండి. ఇంతలో, భాగాలు సోర్సింగ్ ప్రారంభించండి. స్పెషాలిటీ ICలు మరియు కనెక్టర్‌లు 12-24 వారాల లీడ్ టైమ్‌లను కలిగి ఉండవచ్చని గమనించండి, కాబట్టి ముందుగా ప్లాన్ చేయండి.

 PCBA అసెంబ్లీ - టంకం మరియు మౌంటు

మీరు బేర్ PCBని స్వీకరించిన తర్వాత, ఇది టంకము మరియు సమీకరించే సమయం. మీ నైపుణ్యం స్థాయికి సరిపోయే పద్ధతిని ఎంచుకోండి.

1. SMT కాంపోనెంట్ సోల్డరింగ్ (ఉపరితల-మౌంట్)

రెసిస్టర్లు మరియు కెపాసిటర్లు వంటి చిన్న SMD భాగాల కోసం, వృత్తిపరమైన ప్రక్రియ పిక్-అండ్-ప్లేస్ + రిఫ్లో టంకంను ఉపయోగిస్తుంది. DIY దృష్టాంతంలో, మీరు వీటిని చేయవచ్చు:

• హ్యాండ్-సోల్డర్: భాగాన్ని ఉంచడానికి పట్టకార్లను ఉపయోగించండి, మీ ఇనుప చిట్కాతో ప్యాడ్ మరియు పిన్‌ను వేడి చేయండి మరియు టంకము వైర్‌లో ఫీడ్ చేయండి.

• రిఫ్లో: ప్యాడ్‌లపై టంకము పేస్ట్‌ను వర్తించండి, భాగాలను ఉంచండి మరియు పేస్ట్ కరిగిపోయే వరకు (~190°C) PCBని హాట్‌ప్లేట్‌లో వేడి చేయండి.

2. THT కాంపోనెంట్ టంకం (త్రూ-హోల్)

బటన్‌లు, బ్యాటరీ హోల్డర్‌లు, పిన్ హెడర్‌లు మరియు సారూప్య భాగాలు ఎగువ వైపు నుండి చొప్పించబడతాయి మరియు దిగువ వైపున టంకం చేయబడతాయి.

టంకం చిట్కాలు:

• ముందుగా పొట్టి భాగాలు (రెసిస్టర్లు, కెపాసిటర్లు), తర్వాత పొడవైనవి (హెడర్లు, సాకెట్లు) టంకం చేయండి.

• ఇనుప ఉష్ణోగ్రతను ~300°Cకి సెట్ చేయండి మరియు భాగం లేదా ప్యాడ్ దెబ్బతినకుండా ఉండటానికి ప్రతి జాయింట్‌ను 5 సెకన్లలోపు వేడి చేయండి.

• LED లు, విద్యుద్విశ్లేషణ కెపాసిటర్లు మరియు బ్యాటరీ లీడ్స్ (ఎరుపు = సానుకూల, నలుపు = ప్రతికూల) కోసం ధ్రువణతపై చాలా శ్రద్ధ వహించండి.

ఫర్మ్‌వేర్ మరియు సాఫ్ట్‌వేర్

హార్డ్‌వేర్ అసెంబ్లింగ్‌తో, మీ కన్సోల్ కేవలం "బాడీ" మాత్రమే - ఇది సజీవంగా రావడానికి ఫర్మ్‌వేర్ అవసరం.

1. అభివృద్ధి వాతావరణాన్ని సెటప్ చేయండి: మీరు ఎంచుకున్న ప్రాసెసర్ కోసం Arduino IDE, Raspberry Pi OS లేదా సమానమైన టూల్‌చెయిన్‌లను ఇన్‌స్టాల్ చేయండి. Arduino Pro మైక్రో-ఆధారిత ప్రాజెక్ట్ కోసం, Arduboy2 లైబ్రరీని ఇన్‌స్టాల్ చేయండి.

2. ఫర్మ్‌వేర్‌ను వ్రాయండి/ఫ్లాష్ చేయండి: ఫర్మ్‌వేర్ హార్డ్‌వేర్ ప్రారంభాన్ని నిర్వహిస్తుంది, బటన్ ఇన్‌పుట్‌లను రీడ్ చేస్తుంది, డిస్‌ప్లేను డ్రైవ్ చేస్తుంది మరియు గేమ్ లాజిక్‌ను అమలు చేస్తుంది. గేమ్‌లను ఎలా పోర్ట్ చేయాలో తెలుసుకోవడానికి బిగినర్స్ ఓపెన్ సోర్స్ ప్రాజెక్ట్‌లతో (ఆర్డుబాయ్ గేమ్ లైబ్రరీల వంటివి) ప్రారంభించాలి.

3. గేమ్‌లను లోడ్ చేయండి: మైక్రో SD మద్దతుతో కన్సోల్‌ల కోసం, కార్డ్‌లో గేమ్ ROM ఫైల్‌లను ఉంచండి; ఫర్మ్‌వేర్ వాటిని అక్కడ నుండి చదివి అమలు చేస్తుంది.

పరీక్ష మరియు ధృవీకరణ

ఇది నాణ్యత హామీ దశ - దీన్ని ఎప్పటికీ దాటవేయవద్దు.

1. ప్రీ-పవర్ తనిఖీ: పవర్ మరియు గ్రౌండ్ మధ్య లఘు చిత్రాలను తనిఖీ చేయడానికి మల్టీమీటర్‌ను ఉపయోగించండి. అన్ని భాగాల ధ్రువణత మరియు విన్యాసాన్ని రెండుసార్లు తనిఖీ చేయండి.

2. పవర్-ఆన్ పరీక్ష: ముందుగా, ప్రధాన IC చొప్పించకుండానే పవర్ అప్ చేయండి, ప్రతి పవర్ రైల్ (ఉదా. 3.3V, 5V) సరిగ్గా అవుట్‌పుట్ అవుతుందని ధృవీకరించండి. అప్పుడు ప్రాసెసర్‌ను ఇన్‌స్టాల్ చేయండి మరియు ప్రాథమిక కార్యాచరణను పరీక్షించండి.

3. ఫంక్షనల్ టెస్ట్: టెస్ట్ బటన్ ఇన్‌పుట్‌లు, డిస్‌ప్లే అవుట్‌పుట్, ఆడియో మరియు ఒక్కొక్కటిగా ఛార్జింగ్. ప్రతి పంక్తి పని చేస్తుందని ధృవీకరించడానికి ప్రతి ఫంక్షన్ ద్వారా లూప్ చేసే టెస్ట్ కోడ్‌ని ఉపయోగించండి.

4. గేమ్‌ప్లే పరీక్ష: 15-30 నిమిషాల పాటు ఆటను నిరంతరం అమలు చేయండి. స్క్రీన్ స్థిరత్వం, బటన్ ప్రతిస్పందన మరియు మొత్తం ఉష్ణోగ్రత పెరుగుదలను పర్యవేక్షించండి.

అధునాతన చిట్కాలు మరియు సాధారణ ఆపదలు

• థర్మల్ డిజైన్: అధిక-పనితీరు గల కోర్‌లు (ఉదా., రాస్‌ప్‌బెర్రీ పై) గణనీయమైన వేడిని ఉత్పత్తి చేస్తాయి - PCB లేఅవుట్ మరియు ఎన్‌క్లోజర్ డిజైన్ రెండింటిలోనూ హీట్‌సింక్‌లు లేదా వెంటిలేషన్ రంధ్రాలను కలిగి ఉంటాయి.

• EMI (విద్యుదయస్కాంత జోక్యం): హై-స్పీడ్ డిజిటల్ సిగ్నల్‌ల కోసం, అవకలన జతలను ఉపయోగించండి మరియు శబ్దాన్ని తగ్గించడానికి గ్రౌండ్ ట్రేస్‌లతో వాటిని చుట్టుముట్టండి.

• DFM (తయారీ సామర్థ్యం కోసం డిజైన్): మీరు చిన్న-బ్యాచ్ ఉత్పత్తిని ప్లాన్ చేస్తే, మీ లేఅవుట్ వారి తయారీ సామర్థ్యాలతో సరిపోలుతుందని నిర్ధారించుకోవడానికి డిజైన్ దశలోనే మీ PCBA ఫ్యాబ్‌ని సంప్రదించండి.
