ఆటోమొబైల్ PCBA: విశ్వసనీయత స్తంభాల నుండి జీరో-డిఫెక్ట్ తయారీ వరకు ఒక సిస్టమాటిక్ ఇంజనీరింగ్

ఆధునిక ఆటోమొబైల్ "మెకానికల్ ప్రొడక్ట్" నుండి "మొబైల్ ఇంటెలిజెంట్ టెర్మినల్"గా తీవ్ర రూపాంతరం చెందుతోంది. ఈ పరిణామంలో, ప్రింటెడ్ సర్క్యూట్ బోర్డ్ అసెంబ్లీ (PCBA)-ఎలక్ట్రానిక్ కంట్రోల్ యూనిట్‌ల (ECUs) యొక్క భౌతిక వాహక మరియు విద్యుత్ ఇంటర్‌కనెక్షన్ కోర్‌గా-వాహన పనితీరు, భద్రత మరియు క్రియాత్మక సరిహద్దుల యొక్క క్లిష్టమైన నిర్ణయాధికారిగా మారింది. వినియోగదారు ఎలక్ట్రానిక్స్ వలె కాకుండా,ఆటోమొబైల్ PCBAఅధిక ఉష్ణోగ్రతలు, తీవ్రమైన థర్మల్ సైక్లింగ్, తీవ్రమైన కంపనం, తేమ మరియు విద్యుదయస్కాంత జోక్యంతో కూడిన విపరీత వాతావరణంలో పనిచేస్తుంది. దీని రూపకల్పన మరియు తయారీ అనేది కాంపోనెంట్ ఎంపిక, ప్రక్రియ నియంత్రణ మరియు పూర్తి-జీవితచక్ర నాణ్యతను గుర్తించగల సామర్థ్యంతో కూడిన కఠినమైన శాస్త్రీయ వ్యవస్థను ఏర్పరుస్తుంది.

I. కఠినమైన టాప్-టైర్ ప్రమాణాలు: AEC-Q మరియు IATF 16949చే నిర్మించబడిన నాణ్యమైన కందకం

ఆటోమోటివ్ PCBA యొక్క విశ్వసనీయత ఒకే దశలో ఉపబలంగా ఏర్పడదు, కానీ తప్పనిసరి ప్రమాణీకరణ యొక్క టాప్-డౌన్ సిస్టమ్‌లో పాతుకుపోయింది. వీటిలో, AEC-Q సిరీస్ మరియు IATF 16949 నాణ్యత నిర్వహణ వ్యవస్థ రెండు మూలస్తంభాలుగా ఉన్నాయి.

ఆటోమోటివ్ ఎలక్ట్రానిక్స్ కౌన్సిల్ ఏర్పాటు చేసిన AEC-Q ప్రమాణాలు, విభిన్న కాంపోనెంట్ రకాల కోసం కఠినమైన పరీక్ష థ్రెషోల్డ్‌లతో కాంపోనెంట్ సర్టిఫికేషన్ స్పెసిఫికేషన్‌లను అందిస్తాయి. ఉదాహరణకు, AEC-Q100 ఇంటిగ్రేటెడ్ సర్క్యూట్‌లపై (ICలు) దృష్టి పెడుతుంది, అవి ఉష్ణోగ్రత సైక్లింగ్, ఎలక్ట్రోమిగ్రేషన్ మరియు వైఫల్య విశ్లేషణ వంటి పరీక్షల్లో ఉత్తీర్ణత సాధించడం అవసరం. AEC-Q200 పాసివ్ కాంపోనెంట్‌లను (కెపాసిటర్‌లు, రెసిస్టర్‌లు మొదలైనవి) లక్ష్యంగా చేసుకుంటుంది, వాటి పనితీరు -40°C నుండి +125°C (మరియు అంతకు మించి) విస్తృత ఉష్ణోగ్రత పరిధిలో స్థిరంగా ఉండేలా చూసుకోవడానికి వాటిని థర్మల్ షాక్, తేమ మరియు వైబ్రేషన్ పరీక్షలకు గురి చేస్తుంది. AEC-Q సర్టిఫికేషన్‌లో ఉత్తీర్ణత సాధించని ఏదైనా భాగం ప్రధాన స్రవంతి ఆటోమోటివ్ సరఫరా గొలుసులోకి ప్రవేశించడానికి గణనీయమైన అడ్డంకులను ఎదుర్కొంటుంది.

తయారీ వ్యవస్థ స్థాయిలో, IATF 16949:2016 ఆటోమోటివ్ పరిశ్రమ కోసం ఏకైక నాణ్యత నిర్వహణ ప్రమాణంగా ISO/TS 16949ని భర్తీ చేసింది. క్లోజ్డ్-లూప్ క్వాలిటీ ఆర్కిటెక్చర్‌ని స్థాపించడానికి ఐదు ప్రధాన సాధనాలను (APQP, PPAP, FMEA, MSA, SPC) తప్పనిసరిగా అమలు చేయడం దీని ప్రధాన ఆదేశం. ప్రత్యేకంగా:

• 0201 చిన్న భాగాలు లేదా BGA (బాల్ గ్రిడ్ అర్రే) ప్యాడ్ డిజైన్ లోపాల వంటి సంభావ్య లోపాలను చురుగ్గా నివారించడానికి APQP (అధునాతన ఉత్పత్తి నాణ్యత ప్రణాళిక) డిజైన్ దశలో DFM (తయారీ సామర్థ్యం కోసం డిజైన్) సమీక్షలు అవసరం.

• PPAP (ప్రొడక్షన్ పార్ట్ అప్రూవల్ ప్రాసెస్) క్రిటికల్-టు-క్వాలిటీ (CTQ) లక్షణాల కోసం ప్రాసెస్ కెపాబిలిటీ ఇండెక్స్ (Cpk) తప్పనిసరిగా ≥ 1.67 ఉండాలి, అంటే ప్రాసెస్ సామర్థ్యం సాధారణ పారిశ్రామిక ప్రమాణాలను మించి ఉండాలి.

• FMEA (ఫెయిల్యూర్ మోడ్ మరియు ఎఫెక్ట్స్ అనాలిసిస్) SMT (సర్ఫేస్ మౌంట్ టెక్నాలజీ) లైన్‌లలో-తగినంత టంకము పేస్ట్ లేదా BGA శూన్యాలు వంటి సంభావ్య వైఫల్య మోడ్‌ల యొక్క ప్రమాద ప్రాధాన్యత సంఖ్య (RPN)ని క్రమపద్ధతిలో అంచనా వేస్తుంది మరియు అధిక-RPN అంశాల కోసం తప్పనిసరి దిద్దుబాటు చర్యలను అమలు చేస్తుంది.

డిజైన్ మరియు ప్రక్రియ యొక్క ద్వంద్వ హామీ: థర్మల్, మెకానికల్ మరియు కెమికల్ సవాళ్లను పరిష్కరించడం

ఆటోమోటివ్ PCBA కేంద్రం ఎదుర్కొంటున్న భౌతిక సవాళ్లు మూడు రంగాలపై ఉన్నాయి: థర్మల్ మేనేజ్‌మెంట్, మెకానికల్ ఒత్తిడి మరియు పర్యావరణ తుప్పు. ఇది డిజైన్ మరియు తయారీ ప్రక్రియలు రెండింటిలోనూ సహకార ఆవిష్కరణను కోరుతుంది.

1. థర్మల్ మేనేజ్‌మెంట్ మరియు మెటీరియల్ ఎంపిక ఇంజిన్ కంపార్ట్‌మెంట్‌లు లేదా పవర్ బ్యాటరీ ప్యాక్‌ల దగ్గర ఉన్న PCBAలు ఎక్కువ కాలం అధిక ఉష్ణోగ్రతలను తట్టుకోవాలి. థర్మల్ వైఫల్యాలను తగ్గించడానికి, డిజైనర్లు అధిక Tg (గాజు పరివర్తన ఉష్ణోగ్రత ≥ 170°C) FR-4 పదార్థాలు లేదా పాలిమైడ్‌తో కూడిన ఉపరితలాలకు ప్రాధాన్యతనిస్తారు, PCB వేడిలో మృదువుగా మరియు వైకల్యం చెందకుండా నిరోధిస్తుంది. అధిక-పవర్ కాంపోనెంట్‌ల కోసం, మెటల్ కోర్ PCBలు (MCPCBలు) లేదా హీట్ సింక్‌లతో కలిపి థర్మల్ వయాస్ హీట్ డిస్సిపేషన్ పాత్‌లను ఆప్టిమైజ్ చేయడానికి ప్రవేశపెట్టబడ్డాయి. అదనంగా, PECVD (ప్లాస్మా-మెరుగైన రసాయన ఆవిరి నిక్షేపణ) ప్లాస్మా పూతలు—ఉష్ణపరంగా పారదర్శకంగా ఉంటాయి—వేడి వెదజల్లడానికి ఆటంకం కలిగించకుండా పరమాణు-స్థాయి రక్షణను అందిస్తాయి, ఇవి డొమైన్ కంట్రోలర్‌ల వంటి కాంపాక్ట్ హై-పవర్-డెన్సిటీ అప్లికేషన్‌లకు ప్రత్యేకంగా సరిపోతాయి.

2. మెకానికల్ వైబ్రేషన్ ప్రొటెక్షన్ మరియు కనెక్షన్ రీన్ఫోర్స్మెంట్ టంకము ఉమ్మడి అలసట వైఫల్యానికి వైబ్రేషన్ ఒక ప్రధాన కారణం. డిజైన్ మార్గదర్శకాలు DFM సూత్రాలను అనుసరిస్తాయి: ఒత్తిడి-ఏకాగ్రత జోన్‌లలో పెద్ద భారీ భాగాలను ఉంచడాన్ని నివారించండి మరియు టంకము ఉమ్మడి ఒత్తిడిని తగ్గించడానికి త్రూ-హోల్ భాగాల కంటే SMTకి ప్రాధాన్యత ఇవ్వండి. వైబ్రేషన్‌కు గురయ్యే BGA ప్యాకేజీల కోసం, అండర్‌ఫిల్ ప్రాసెస్—ఒత్తిడిని పంపిణీ చేయడానికి జిగురుతో చిప్ కింద ఖాళీని పూరించడం—అమలు చేయబడుతుంది. ఇది అనేక ఆర్డర్‌ల మాగ్నిట్యూడ్ ద్వారా ప్రభావ విశ్వసనీయతను మెరుగుపరుస్తుంది. ఇంకా, IPC-9797A వంటి ప్రెస్-ఫిట్ ప్రమాణాలు వైబ్రేషన్ పరిసరాలలో కనెక్టర్ విశ్వసనీయత కోసం స్పెసిఫికేషన్‌లను అందిస్తాయి.

3. కన్ఫార్మల్ పూత మరియు తుప్పు రక్షణ తేమ, ఉప్పు స్ప్రే మరియు రసాయన కాలుష్య కారకాలు PCBAకి దీర్ఘకాలిక తుప్పు ముప్పులను కలిగిస్తాయి. కన్ఫార్మల్ పూత యొక్క ఎంపిక అప్లికేషన్ ప్రామాణిక అభ్యాసం. అయినప్పటికీ, సెన్సార్‌లు లేదా హై-ఫ్రీక్వెన్సీ సిగ్నల్ లింక్‌ల కోసం, సాంప్రదాయ పూతలు సిగ్నల్ సమగ్రతను ప్రభావితం చేయవచ్చు లేదా ఉష్ణ నిరోధకతను జోడించవచ్చు. అటువంటి సందర్భాలలో, నానోటెక్నాలజీ ఆధారిత పరమాణు-స్థాయి పూతలు (ఉదా., P2i నుండి ప్లాస్మా పూతలు) ఇంపెడెన్స్ లక్షణాలను మార్చకుండా యాంటీ-కండెన్సేషన్ రక్షణను అందిస్తూ అత్యుత్తమ పరిష్కారాన్ని అందిస్తాయి. అధిక సాంద్రత కలిగిన BGA ప్రాంతాల కోసం, శూన్యాలు తుప్పు లేదా పగుళ్లు ఏర్పడకుండా నిరోధించడానికి టంకము వాయిడింగ్ రేట్లను (సాధారణంగా <25% ఉండాలి) పర్యవేక్షించడానికి AXI (ఆటోమేటెడ్ ఎక్స్-రే ఇన్‌స్పెక్షన్) ఆధారపడి ఉంటుంది.

జీరో-డిఫెక్ట్ మ్యానుఫ్యాక్చరింగ్: క్లోజ్డ్-లూప్ 3D SPI నుండి MES పూర్తి ట్రేస్‌బిలిటీ

ఆటోమోటివ్ PCBA తయారీ యొక్క ప్రధాన లక్ష్యం "జీరో డిఫెక్ట్"ని చేరుకోవడం. ఈ లక్ష్యం అత్యంత స్వయంచాలక తనిఖీ మరియు నిజ-సమయ ప్రక్రియ నియంత్రణ ద్వారా సాధించబడుతుంది.

క్లిష్టమైన SMT దశలో—సోల్డర్ పేస్ట్ ప్రింటింగ్—గణాంకాలు 60%–70%  లోపాలు ప్రింటింగ్ విచలనాల నుండి ఉద్భవించాయని చూపుతున్నాయి. దీన్ని పరిష్కరించడానికి, ప్రింటర్‌కి లింక్ చేయబడిన క్లోజ్డ్-లూప్ ఫీడ్‌బ్యాక్ సిస్టమ్‌తో కలిపి 3D SPI (త్రీ-డైమెన్షనల్ సోల్డర్ పేస్ట్ ఇన్‌స్పెక్షన్)ని ప్రముఖ ప్రొడక్షన్ లైన్‌లు స్వీకరిస్తాయి. SPI టంకము పేస్ట్ వాల్యూమ్ లేదా ఎత్తులో ట్రెండ్ విచలనాన్ని గుర్తించినప్పుడు, సిస్టమ్ స్వయంచాలకంగా మాన్యువల్ జోక్యం లేకుండా స్క్వీజీ ప్రెజర్ లేదా స్టెన్సిల్ విడుదల వేగాన్ని చక్కగా ట్యూన్ చేస్తుంది. ఈ మెకానిజం క్లిష్టమైన పారామితుల యొక్క Cpkని 1.67 పైన స్థిరంగా నిర్వహిస్తుంది. తదుపరి దశలలో:

• AOI (ఆటోమేటెడ్ ఆప్టికల్ ఇన్‌స్పెక్షన్) కంపోనెంట్ షిఫ్ట్‌లు మరియు బ్రిడ్జింగ్ వంటి దృశ్య లోపాలను క్యాప్చర్ చేస్తుంది.

• ICT (ఇన్-సర్క్యూట్ టెస్టింగ్) షార్ట్‌లు మరియు రెసిస్టెన్స్ టాలరెన్స్‌ల వంటి ఎలక్ట్రికల్ ఫాల్ట్‌లను వేగంగా పరీక్షించడానికి ప్రోబ్ కాంటాక్ట్‌లను ఉపయోగిస్తుంది.

• FCT (ఫంక్షనల్ సర్క్యూట్ టెస్టింగ్) PCBA యొక్క క్రియాత్మక సమగ్రతను ధృవీకరించడానికి వాస్తవ-ప్రపంచ ఆపరేటింగ్ పరిస్థితులను (ఉదా., 12V/24V పవర్ హెచ్చుతగ్గులు) అనుకరిస్తుంది.

ముఖ్యంగా, ఎండ్-టు-ఎండ్ ట్రేస్‌బిలిటీ నెగోషియబుల్ కాదు. IATF 16949 ద్వారా నిర్దేశించబడినట్లుగా, మాన్యుఫ్యాక్చరింగ్ ఎగ్జిక్యూషన్ సిస్టమ్ (MES) ప్రతి భాగం యొక్క బ్యాచ్ నంబర్, ప్లేస్‌మెంట్ పారామితులు, రిఫ్లో ఉష్ణోగ్రత ప్రొఫైల్‌లు మరియు X-రే చిత్రాలను కూడా PCBA యొక్క చివరి లేజర్-చెక్కబడిన ప్రత్యేక UIDకి బంధిస్తుంది. ఫీల్డ్ వైఫల్యం సంభవించినప్పుడు, ఖచ్చితమైన నియంత్రణ మరియు మూల-కారణ విశ్లేషణను ప్రారంభించడం ద్వారా పూర్తి ఉత్పత్తి చరిత్రను 60 సెకన్లలోపు తిరిగి పొందవచ్చు. "రైట్-టు-రిపేర్" నిబంధనలకు మద్దతు ఇవ్వడానికి ఈ ట్రేస్బిలిటీ సామర్ధ్యం కూడా చాలా ముఖ్యమైనది.

అప్లికేషన్ స్ట్రాటిఫికేషన్ మరియు సిస్టమ్ ఇంటిగ్రేషన్

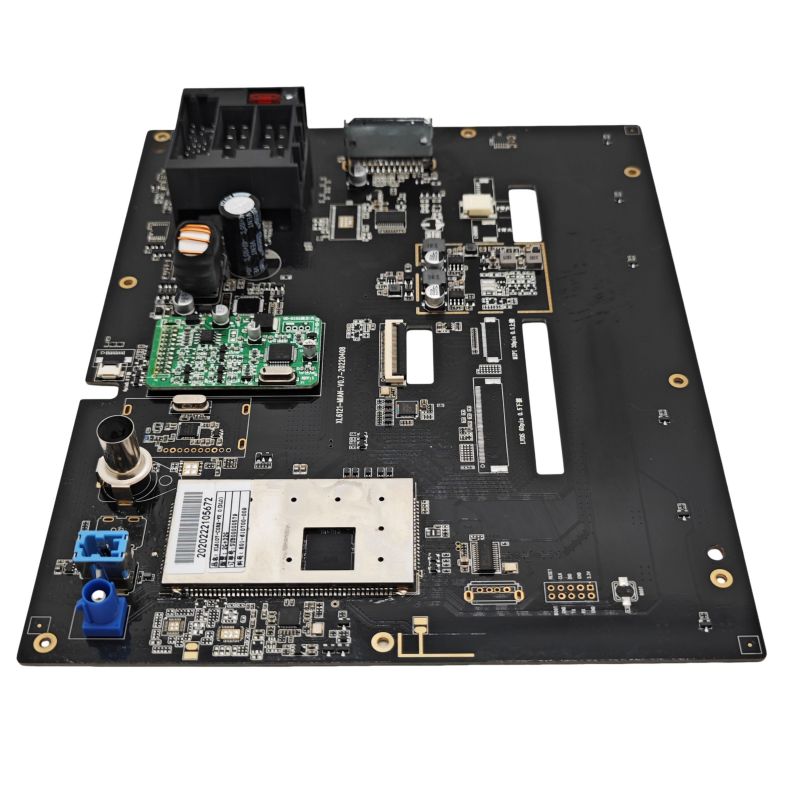

ఆటోమోటివ్ PCBA అప్లికేషన్‌లు శరీర నియంత్రణ మరియు పవర్‌ట్రెయిన్ నుండి తెలివైన కాక్‌పిట్‌లు మరియు అటానమస్ డ్రైవింగ్ వరకు బహుళ డొమైన్‌లను విస్తరించాయి. ప్రతి దృశ్యం ప్రత్యేక ప్రాధాన్యతలను విధిస్తుంది:

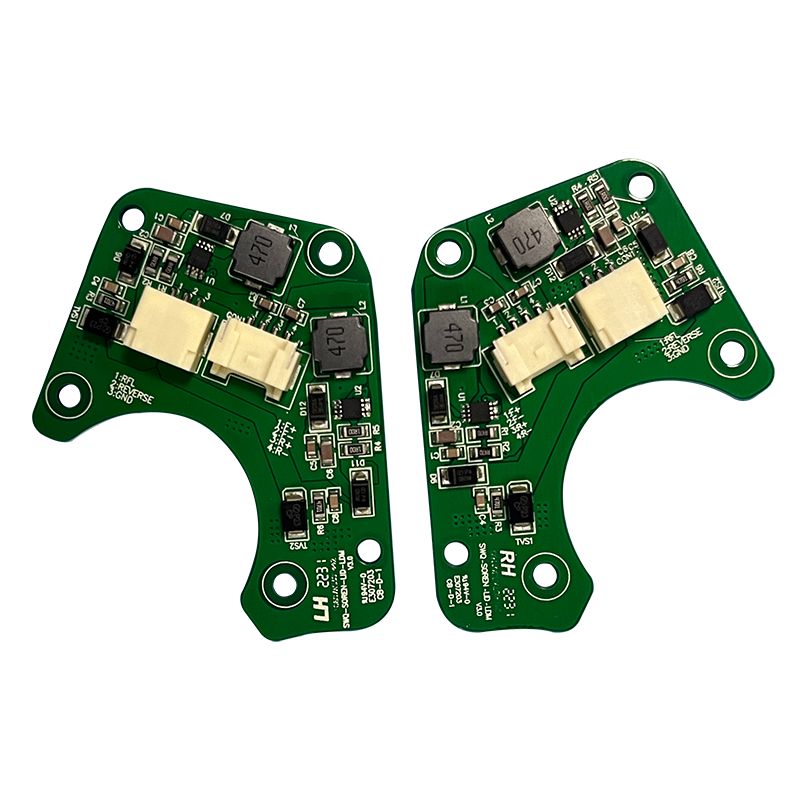

• బాడీ డొమైన్ (BCM, బాడీ కంట్రోల్ మాడ్యూల్): I/O నియంత్రణ మరియు తక్కువ విద్యుత్ వినియోగాన్ని నొక్కి చెబుతుంది, ఖర్చు సున్నితత్వంతో సమతుల్య రక్షణ చర్యలు అవసరం.

• పవర్‌ట్రెయిన్ మరియు సేఫ్టీ డొమైన్‌లు (ABS/ESP, యాంటీ-లాక్ బ్రేకింగ్ సిస్టమ్/ఎలక్ట్రానిక్ స్టెబిలిటీ ప్రోగ్రామ్): అత్యంత అధిక ప్రతిస్పందన వేగం మరియు విపరీతమైన పర్యావరణ సహనం, అధిక-గ్రేడ్ AEC-Q100 ICలు మరియు రీన్‌ఫోర్స్డ్ రిడెండెన్సీ డిజైన్ అవసరం.

• ఇన్ఫోటైన్‌మెంట్ డొమైన్: హై-స్పీడ్ సిగ్నల్ ట్రాన్స్‌మిషన్ (ఉదా., HDMI, LVDS) మరియు విద్యుదయస్కాంత అనుకూలత (EMC)కి ప్రాధాన్యత ఇస్తుంది, సిగ్నల్ సమగ్రతను ఆప్టిమైజ్ చేయడానికి తరచుగా HDI (హై-డెన్సిటీ ఇంటర్‌కనెక్ట్) లేదా రిజిడ్-ఫ్లెక్స్ టెక్నాలజీలను ఉపయోగిస్తుంది.

ఆటోమొబైల్ PCBAఅనేది, దాని సారాంశంలో, నిర్ణయాత్మక శాస్త్రం. ఇది మూలం వద్ద విశ్వసనీయ జన్యువులను ఫిల్టర్ చేయడానికి AEC-Q మరియు IATF 16949 ద్వారా కఠినమైన ప్రమాణాలను ఏర్పాటు చేస్తుంది; ఇది ప్రత్యేకమైన డిజైన్‌లు మరియు ప్రక్రియల ద్వారా వేడి, కంపనం మరియు తుప్పును లక్ష్యంగా చేసుకుని కఠినమైన వాతావరణాలకు వ్యతిరేకంగా హార్డ్‌వేర్‌కు స్థితిస్థాపకతను అందిస్తుంది; మరియు ఇది క్లోజ్డ్-లూప్ SPC, AOI/X-ray తనిఖీ మరియు MES ట్రేస్‌బిలిటీ ద్వారా సామూహిక ఉత్పత్తిలో జీరో-డిఫెక్ట్ ప్రాసెస్ స్థిరత్వాన్ని లాక్ చేస్తుంది. ఆటోమోటివ్ E/E (ఎలక్ట్రికల్/ఎలక్ట్రానిక్) ఆర్కిటెక్చర్‌లు సెంట్రల్ కంప్యూటింగ్ ప్లాట్‌ఫారమ్‌ల వైపు పరిణామం చెందుతాయి కాబట్టి, PCBA అధిక కంప్యూటింగ్ సాంద్రతలను కల్పించడమే కాకుండా ఫంక్షనల్ సేఫ్టీ ఫ్రేమ్‌వర్క్ (ISO 26262)లో రిడెండెన్సీ మరియు వైఫల్యాన్ని అంచనా వేయాలి. ఈ రంగంలో సాంకేతిక ఆవిష్కరణ ఆటోమోటివ్ పరిశ్రమను సురక్షితమైన, మరింత తెలివైన మరియు మరింత విశ్వసనీయమైన క్షితిజాల వైపు నడిపిస్తూనే ఉంది.
