డాష్ క్యామ్ PCBA అభివృద్ధి ఎలా అభివృద్ధి చెందుతోంది: చిప్ ఎంపిక నుండి భారీ ఉత్పత్తి వరకు

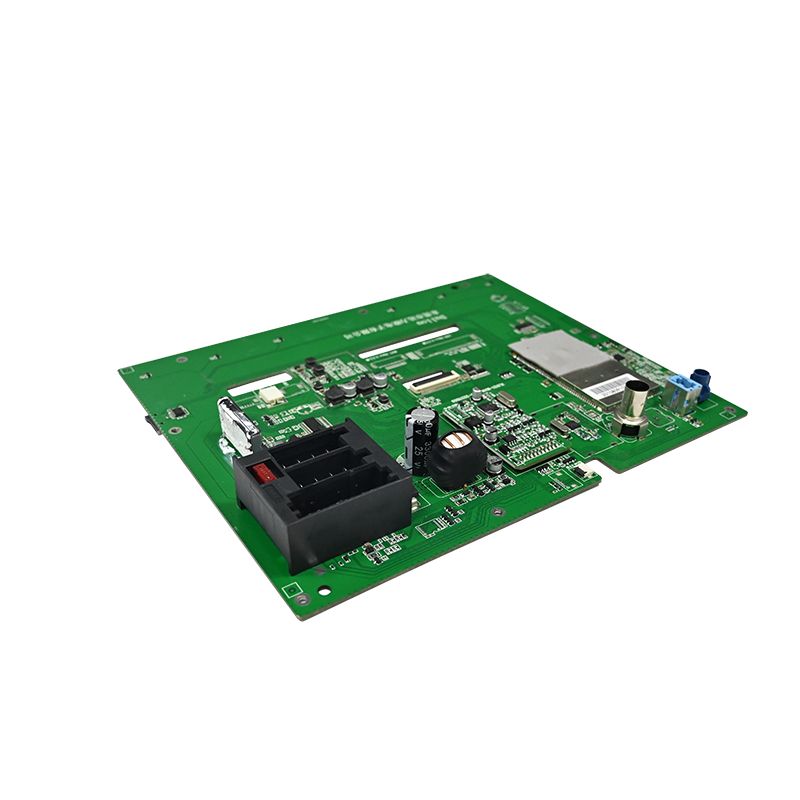

దాని ప్రధాన భాగంలో, డాష్ కామ్ దాని లెన్స్ లేదా హౌసింగ్ ద్వారా కాకుండా దాని ద్వారా నిర్వచించబడుతుందిPCBA(ప్రింటెడ్ సర్క్యూట్ బోర్డ్ అసెంబ్లీ). చిప్‌సెట్‌ను సరిగ్గా మరియు బోర్డ్‌ను స్థిరంగా పొందండి మరియు మీరు ఇప్పటికే సగం యుద్ధంలో విజయం సాధించారు. వాస్తవ-ప్రపంచ పరిశ్రమ అనుభవం నుండి గీయడం, ఇక్కడ చిప్‌సెట్ ఎంపిక, సర్క్యూట్ డిజైన్, తయారీ మరియు పరీక్షలను కవర్ చేసే సూటిగా గైడ్ ఉంది.

1. చిప్‌సెట్ ఎంపిక: ముందుగా "మెదడు"ని ఎంచుకోండి, ఆపై దాని చుట్టూ నిర్మించండి

ప్రధాన ప్రాసెసర్ PCBA యొక్క గుండె. ఇది నిర్ణయించబడిన తర్వాత, మిగిలిన సర్క్యూట్, ఖర్చు మరియు పనితీరు సీలింగ్ ఎక్కువగా సెట్ చేయబడతాయి. ప్రస్తుతం, ప్రధాన స్రవంతి ఎంపికలు ప్రతి దాని స్వంత బలాలు ఉన్నాయి:

• అంబరెల్లా: అత్యుత్తమ ఇమేజ్ ప్రాసెసింగ్, అద్భుతమైన చిత్ర నాణ్యత మరియు అధిక ఎన్‌కోడింగ్ సామర్థ్యానికి ప్రసిద్ధి. హై-ఎండ్ 4K డాష్ క్యామ్‌లకు అనువైనది, కానీ అభివృద్ధి సంక్లిష్టమైనది మరియు BOM ఖర్చులు ఎక్కువగా ఉంటాయి.

• నోవాటెక్: వాల్యూమ్ పరంగా మార్కెట్ లీడర్. ఎంట్రీ-లెవల్ నుండి హై-ఎండ్ (4K, HDRకి సపోర్టింగ్) వరకు ఉన్న ఎంపికలతో డబ్బు కోసం అద్భుతమైన విలువను అందిస్తుంది. తరచుగా భారీ ఉత్పత్తి ఉత్పత్తులకు అగ్ర ఎంపిక.

• ఇతరులు (హిసిలికాన్, ఆల్‌విన్నర్, మొ.): నిర్దిష్ట మార్కెట్‌లు లేదా కాస్ట్ సెన్సిటివ్ ఉత్పత్తులలో ఉపయోగించబడుతుంది.

తీర్మానాన్ని మాత్రమే చూడవద్దు. మీ వాస్తవ అవసరాలను అంచనా వేయండి: ఇది ముందు మరియు వెనుక ద్వంద్వ రికార్డింగ్‌కు మద్దతు ఇస్తుందా? తక్కువ కాంతి పనితీరు ఎలా ఉంది? మీకు ADAS లేదా AI ఫీచర్లు కావాలా? ఇవి అవసరమైన కంప్యూటింగ్ పవర్ మరియు ISP (ఇమేజ్ సిగ్నల్ ప్రాసెసర్) సామర్థ్యాలను నిర్ణయిస్తాయి.

ప్రధాన ప్రాసెసర్‌ని ఎంచుకున్న తర్వాత, ఈ కీలకమైన పెరిఫెరల్స్‌కు శ్రద్ధ వహించండి:

• పవర్ మేనేజ్‌మెంట్: ఆటోమోటివ్ పవర్ అపఖ్యాతి పాలైనది (9V–16V తాత్కాలిక స్పైక్‌లతో). మీరు ఓవర్-వోల్టేజ్, ఓవర్ కరెంట్ మరియు రివర్స్-పోలారిటీ ప్రొటెక్షన్‌తో వైడ్-ఇన్‌పుట్ వోల్టేజ్ DC-DC కన్వర్టర్‌ని తప్పనిసరిగా ఉపయోగించాలి. పార్కింగ్ మోడ్ అవసరమైతే, కారు బ్యాటరీ పడిపోకుండా నిరోధించడానికి తక్కువ-వోల్టేజ్ డిటెక్షన్/ప్రొటెక్షన్ సర్క్యూట్‌ను జోడించండి.

• ఇమేజ్ సెన్సార్: సోనీ IMX సిరీస్ (ఉదా., IMX335) ఒక సాధారణ ఎంపిక. MIPI CSI ఇంటర్‌ఫేస్ ప్రధాన ప్రాసెసర్‌తో బాగా సరిపోలుతుందని నిర్ధారించుకోండి.

• స్టోరేజ్: ఫర్మ్‌వేర్ స్టోరేజ్ కోసం eMMC ని మరియు వీడియో స్టోరేజ్ కోసం TF కార్డ్ స్లాట్ ని ఉపయోగించండి. కార్డ్ స్లాట్ తప్పనిసరిగా ESD రక్షణను కలిగి ఉండాలి.

2. సర్క్యూట్ డిజైన్ ఎసెన్షియల్స్: యాంటీ-ఇంటర్ఫెరెన్స్ మరియు థర్మల్ మేనేజ్‌మెంట్ కీలక సవాళ్లు

డాష్ క్యామ్‌లు విండ్‌షీల్డ్‌లపై కూర్చుని, వేసవి ఎండలో కాల్చడం మరియు శీతాకాలంలో గడ్డకట్టడం, అన్నీ స్థిరమైన కంపనాలను భరిస్తూ ఉంటాయి. దీనికి PCBA నుండి అధిక స్థిరత్వం మరియు విశ్వసనీయత అవసరం. డిజైన్ దశలో రెండు క్లిష్టమైన సమస్యలను పరిష్కరించాలి:

2.1 థర్మల్ మేనేజ్‌మెంట్ (వేడి వెదజల్లడం)

4K వీడియో రికార్డింగ్ సమయంలో, ప్రాసెసర్ మరియు సెన్సార్ మూసివున్న ఎన్‌క్లోజర్‌లో గణనీయమైన వేడిని ఉత్పత్తి చేస్తాయి. పేలవమైన థర్మల్ మేనేజ్‌మెంట్ సిస్టమ్ క్రాష్‌లు, ఇమేజ్ ఆర్టిఫాక్ట్‌లు మరియు వేగవంతమైన కాంపోనెంట్ వృద్ధాప్యానికి దారితీస్తుంది. ప్రభావవంతమైన పరిష్కారాలలో ఇవి ఉన్నాయి:

ప్రధాన ప్రాసెసర్ కింద పెద్ద రాగి పోయబడుతుంది, వేడిని వ్యాప్తి చేయడానికి దట్టమైన థర్మల్ వయాస్ లోపలి మరియు దిగువ రాగి పొరలకు కనెక్ట్ అవుతుంది.
ఉష్ణ మూలాలను సమానంగా పంపిణీ చేయడానికి మరియు స్థానికీకరించిన హాట్‌స్పాట్‌లను నివారించడానికి వ్యూహాత్మక భాగాల ప్లేస్‌మెంట్.
నిష్క్రియ శీతలీకరణ కోసం మెటల్ హౌసింగ్ లేదా డెడికేటెడ్ హీట్ స్ప్రెడర్‌లను ఉపయోగించేందుకు PCBAని రూపొందించడం.

2.2 సిగ్నల్ సమగ్రత మరియు EMI/EMC

హై-స్పీడ్ సిగ్నల్స్ (MIPI, DDR) మరియు RF సిగ్నల్స్ (Wi-Fi, GPS) ఒక చిన్న బోర్డ్‌లో రద్దీగా ఉంటాయి. జాగ్రత్తగా రూపకల్పన లేకుండా, జోక్యం చిత్రం శబ్దం, ఫ్రేమ్ చుక్కలు లేదా సిగ్నల్ నష్టాన్ని కలిగిస్తుంది.

ఇంపెడెన్స్ కంట్రోల్: MIPI, USB మరియు ఇతర హై-స్పీడ్ డిఫరెన్షియల్ జతల కోసం 100Ω డిఫరెన్షియల్ ఇంపెడెన్స్‌ను లెక్కించండి మరియు ఖచ్చితంగా నియంత్రించండి మరియు ఇతర క్లిష్టమైన ట్రేస్‌ల కోసం 50Ω సింగిల్-ఎండ్ ఇంపెడెన్స్ .
పొడవు సరిపోలిక: సరైన సమయాన్ని నిర్ధారించడానికి డిఫరెన్షియల్ జతలు మరియు DDR డేటా సమూహాలు ఖచ్చితంగా నిడివి సరిపోలిక (± 10 మిల్స్ లోపు) కలిగి ఉండాలి.
గార్డ్ ట్రేసింగ్: క్రిటికల్ సిగ్నల్స్ (గడియారం, I2C, ఆడియో, వీడియో)తో పాటు రూట్ గ్రౌండ్ ట్రేస్‌లు మరియు ఐసోలేషన్ కోసం స్టిచింగ్ వయాస్‌ని జోడించండి.
లేయర్ స్టాకప్: సాలిడ్ గ్రౌండ్ ప్లేన్ మరియు సాలిడ్ పవర్ ప్లేన్‌తో 4-లేయర్ లేదా 6-లేయర్ PCBని ఉపయోగించండి. విమానాలను షీల్డింగ్‌గా ఉపయోగించడానికి లోపలి పొరలపై హై-స్పీడ్ సిగ్నల్‌లను రూట్ చేయండి.

అదనంగా, ఎల్లప్పుడూ ESD రక్షణ కోసం ఇన్‌పుట్ కనెక్టర్‌ల వద్ద TVS డయోడ్‌లను ఉంచండి, ఫిల్టరింగ్ కోసం పవర్ ఇన్‌పుట్ వద్ద ఫెర్రైట్ పూసలు మరియు కెపాసిటర్‌లను జోడించండి మరియు అనలాగ్ మరియు డిజిటల్ గ్రౌండ్ ప్లేన్‌ల మధ్య సింగిల్ పాయింట్ సెపరేషన్‌ని ఉపయోగించండి. ఇవి సరళమైన కానీ అత్యంత ప్రభావవంతమైన పద్ధతులు.

3. తయారీ మరియు నాణ్యత నియంత్రణ: భారీ ఉత్పత్తికి ముందు గేట్ కీపర్లు

మంచి డిజైన్ సగం కథ మాత్రమే. నమ్మదగిన PCBAని రవాణా చేయడానికి, సమగ్రమైన తయారీ మరియు పరీక్ష ప్రక్రియలు చర్చించబడవు.

• SMT అసెంబ్లీ మరియు AOI తనిఖీ: ప్రసిద్ధ కర్మాగారాలు టంకము పేస్ట్ నాణ్యత, BGA మరియు 0402 కాంపోనెంట్‌ల కోసం హై-స్పీడ్ పిక్-అండ్-ప్లేస్ మెషీన్‌లను తనిఖీ చేయడానికి 3D SPI ని ఉపయోగిస్తాయి మరియు AOI (ఆటోమేటెడ్ ఆప్టికల్ ఇన్‌స్పెక్షన్) టంకం లోపాలను (బ్రిడ్జింగ్, కోల్డ్ జాయింట్‌లు, మిస్సింగ్ కాంపోనెంట్‌లు) గుర్తించడానికి ఉపయోగిస్తాయి.

• FCT (ఫంక్షనల్ సర్క్యూట్ టెస్ట్): PCBAని పవర్ చేయడం ద్వారా మరియు ప్రతి ఫంక్షన్‌ని పరీక్షించడం ద్వారా వాస్తవ డాష్ క్యామ్ ఆపరేషన్‌ను అనుకరించండి: రికార్డింగ్, ఆడియో, GPS సిగ్నల్ సముపార్జన, బటన్ ప్రతిస్పందన మరియు ప్రదర్శన అవుట్‌పుట్.

• బర్న్-ఇన్ టెస్ట్ (ఏజింగ్ టెస్ట్): అధిక-ఉష్ణోగ్రత, అధిక తేమ గల ఛాంబర్‌లో PCBAని అనేక గంటల నుండి పదుల గంటల పాటు నిరంతరం అమలు చేయండి. ఇది గుప్త లోపాలను (అడపాదడపా టంకము కీళ్ళు లేదా ఉష్ణంగా అస్థిర భాగాలు వంటివి) బహిర్గతం చేస్తుంది మరియు దీర్ఘకాలిక విశ్వసనీయతను నిర్ధారించడానికి ఇది ఒక కీలకమైన దశ.

విశ్వసనీయతను నిర్మించడండాష్ క్యామ్ PCBAక్రమబద్ధమైన ఇంజనీరింగ్ ప్రయత్నం. ఇది ఒక బ్యాలెన్సింగ్ చర్య-పనితీరు, ఖర్చు, భౌతిక పరిమాణం, థర్మల్ డిస్సిపేషన్ మరియు దీర్ఘకాలిక విశ్వసనీయత మధ్య మధురమైన స్థానాన్ని కనుగొనడం. ఈ ఆచరణాత్మక పరిశీలనలను ముందుగా పరిష్కరించడం ద్వారా, మీరు అనేక సాధారణ ఆపదలను నివారించవచ్చు మరియు విజయవంతమైన ఉత్పత్తిని ప్రారంభించేందుకు మీ మార్గాన్ని క్రమబద్ధీకరించవచ్చు.
