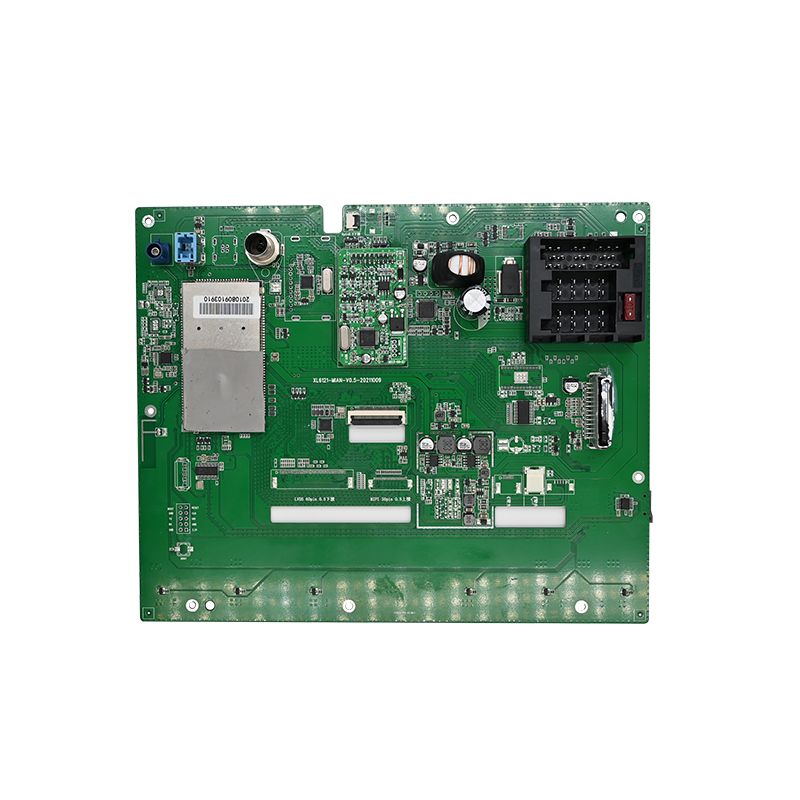

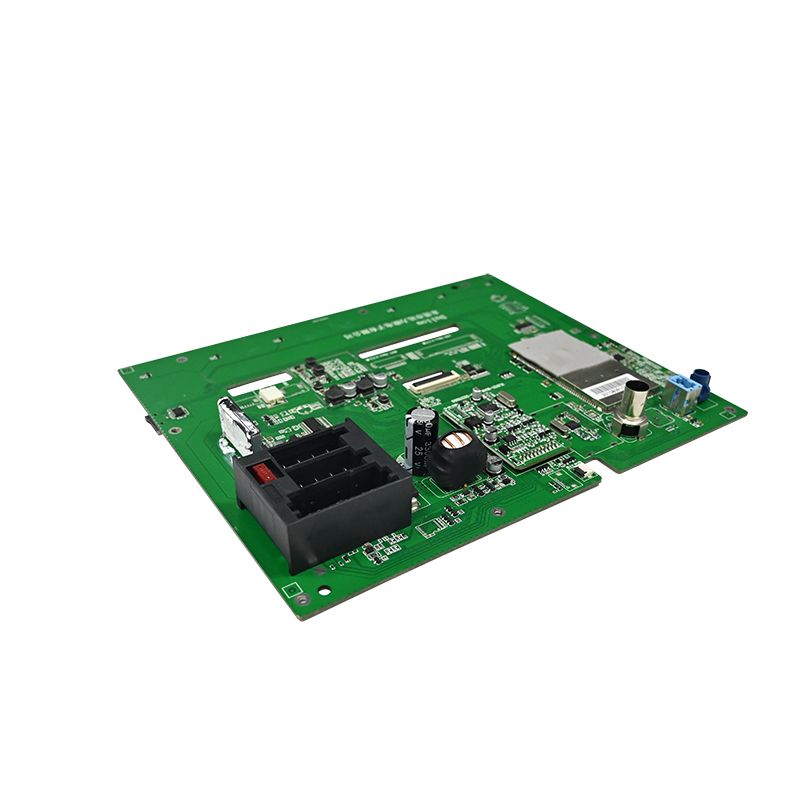

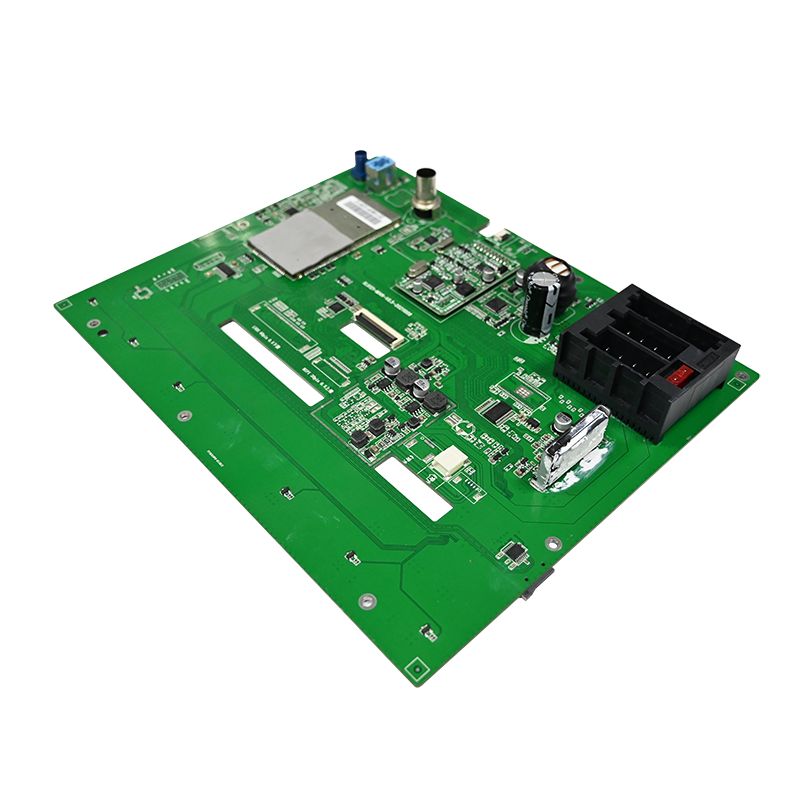

డాష్ క్యామ్ PCBA

Dash Cam PCBA కోసం కోర్ క్వాలిటీ స్పెసిఫికేషన్‌లు

కాంపోనెంట్ సోర్సింగ్‌కు ముందు ఈ పారామితులను నిర్వచించండి. ప్రతి నిర్ణయం థర్మల్ మరియు వైబ్రేషన్ అవసరాల నుండి ప్రవహిస్తుంది.

ఆటోమోటివ్ ఉపయోగం కోసం ఆపరేటింగ్ ఎన్విరాన్మెంట్

థర్మల్ మేనేజ్‌మెంట్ బడ్జెట్

క్లిష్టమైనది: అన్ని ఎలక్ట్రోలైటిక్ కెపాసిటర్‌లను 105°C వద్ద 50% వోల్టేజ్ రేటింగ్‌కు తగ్గించండి. 5V రైలులో 6.3V క్యాప్ 6 నెలల్లో విఫలమవుతుంది.

హై-క్వాలిటీ డాష్ క్యామ్ PCBA కోసం కాంపోనెంట్ ఎంపిక

మంచి నాణ్యత ఆటోమోటివ్-గ్రేడ్ భాగాలతో ప్రారంభమవుతుంది. కన్స్యూమర్-గ్రేడ్ భాగాలు ఫీల్డ్ వైఫల్యాలకు కారణమవుతాయి.

ఇమేజ్ సెన్సార్ మరియు లెన్స్ అసెంబ్లీ

గ్లోబల్ రీసెట్ లేకుండా షట్టర్ సెన్సార్‌లను రోలింగ్ చేయడాన్ని నివారించండి. ఫాస్ట్ మోషన్ ప్లేట్‌లను చదవలేని విధంగా వక్రీకరణను ఉత్పత్తి చేస్తుంది.

ప్రాసెసర్ మరియు మెమరీ ఆర్కిటెక్చర్

విశ్వసనీయత నియమం: DDR మెమరీ రిఫరెన్స్ వోల్టేజ్ (VREF) కోసం ప్రత్యేక LDOని ఉపయోగించండి. రెసిస్టర్ డివైడర్ ద్వారా దానిని VDDకి కట్టడం వలన 70°C కంటే ఎక్కువ బిట్ ఫ్లిప్స్ ఏర్పడుతుంది.

విద్యుత్ సరఫరా గొలుసు (అత్యంత క్లిష్టమైనది)

డాష్ క్యామ్ PCBA ఎక్కడైనా కంటే ఇక్కడ విఫలమవుతుంది.

12V ఇన్‌పుట్‌లో 100 kHz వద్ద 200 mVpp అలల ఇంజెక్ట్ చేయండి. వీడియో క్షితిజ సమాంతర పట్టీలను చూపకూడదు.

సిగ్నల్ ఇంటెగ్రిటీ మరియు హీట్ స్ప్రెడింగ్ కోసం PCBA లేఅవుట్

డాష్ క్యామ్ PCBA విశ్వసనీయంగా రికార్డ్ చేస్తుందో లేదా ట్రాఫిక్‌లో లాక్ చేయబడిందో లేఅవుట్ నిర్ణయిస్తుంది.

లేయర్ స్టాక్ సిఫార్సు (6-లేయర్ కనిష్టంగా)

క్లిష్టమైన రూటింగ్ నియమాలు

DDR3L ట్రేస్‌లు – 50Ω ±10% ఇంపెడెన్స్, గ్రూప్ 8 ట్రేస్‌లు 0.5 మిమీ పొడవులోపు
MIPI CSI (SoCకి సెన్సార్) – అవకలన జతల, పొడవు సరిపోలలేదు <0.2 మిమీ
SD కార్డ్ స్లాట్ – ఓవర్‌షూట్ నియంత్రణ కోసం SoCకి సమీపంలో ఉన్న సిరీస్ 22Ω రెసిస్టర్‌లు
క్రిస్టల్ (27 MHz) – గ్రౌన్దేడ్ వయాస్‌తో గార్డు రింగ్, కింద పవర్ ప్లేన్ లేదు

స్థిరత్వం కోసం తయారీ ప్రక్రియ నియంత్రణలు

అధిక-నాణ్యత డాష్ క్యామ్ PCBAకి ప్రతి లైన్‌లో స్టాటిస్టికల్ ప్రాసెస్ కంట్రోల్ (SPC) అవసరం.

సోల్డర్ పేస్ట్ మరియు రిఫ్లో

ఆప్టికల్ మరియు ఎక్స్-రే తనిఖీ

AOI (ఆటోమేటెడ్ ఆప్టికల్) – కాంపోనెంట్ ధ్రువణత, టంకము వంతెనలు, ఎత్తబడిన లీడ్‌లను తనిఖీ చేస్తుంది
AXI (X-ray) – BGA ప్యాకేజీలకు (SoC మరియు DRAM) తప్పనిసరి. బంతి కింద శూన్య నిష్పత్తి < 25%
ICT (ఇన్-సర్క్యూట్ టెస్ట్) – ఫర్మ్‌వేర్ ఫ్లాష్‌కు ముందు పవర్ పట్టాలు, గడియారాలు మరియు రీసెట్ సిగ్నల్‌లను ధృవీకరిస్తుంది

భారీ ఉత్పత్తికి ముందు ధ్రువీకరణ పరీక్షలు

ప్రతి డాష్ క్యామ్ PCBA డిజైన్ తప్పనిసరిగా ఈ ఆరు పరీక్షల్లో ఉత్తీర్ణత సాధించాలి.

తరచుగా అడిగే ప్రశ్నలు – డాష్ క్యామ్ PCBA నాణ్యత గురించి సాధారణ ప్రశ్నలు

Q1: 6 నెలల పార్కింగ్ మోడ్ తర్వాత అనేక డాష్ క్యామ్ PCBA డిజైన్‌లు ఎందుకు విఫలమవుతాయి?
జ: అధిక వేడిలో నిరంతర టాప్-ఆఫ్ ఛార్జింగ్ వల్ల సూపర్ కెపాసిటర్ లేదా బ్యాటరీ క్షీణత అనేది ప్రాథమిక వైఫల్యం. పార్కింగ్ మోడ్ 60–80°C విండ్‌షీల్డ్ ఉష్ణోగ్రతల వద్ద ప్రతిరోజూ 12+ గంటల పాటు డాష్ క్యామ్ PCBAని యాక్టివ్‌గా ఉంచుతుంది. మూడు నిర్దిష్ట వైఫల్యాలు సంభవిస్తాయి:
1.సూపర్ కెపాసిటర్ ESR పెరుగుదల – స్టాండర్డ్ 2.7V/10F క్యాప్స్ 70°C వద్ద 2000 గంటల తర్వాత 50 mΩ నుండి 1Ωకి సమానమైన సిరీస్ రెసిస్టెన్స్‌ను పెంచుతాయి. ఇది జ్వలన ఆపివేయబడినప్పుడు చివరి ఫైల్ ఫ్లష్‌ను నిరోధిస్తుంది. ప్రారంభ ESR <30 mΩతో 85°C వద్ద రేట్ చేయబడిన ఆటోమోటివ్ సూపర్‌క్యాప్‌లను ఉపయోగించండి.
2.LDO థర్మల్ షట్‌డౌన్ – 3.3V LDO పార్క్ చేసినప్పుడు చలన గుర్తింపును అందిస్తుంది. అంకితమైన బక్ కన్వర్టర్ లేకుండా (LDO కోసం 90% సమర్థవంతమైన vs 60%), జంక్షన్ ఉష్ణోగ్రత 125°C మించిపోయింది. స్ప్రెడ్ స్పెక్ట్రమ్‌తో సింక్రోనస్ బక్‌కి మారండి.
3.RTC బ్యాటరీ లీకేజీ – కాయిన్ సెల్ బ్యాకప్ బ్యాటరీలు (CR1220) 80°C కంటే ఎక్కువ ఎలక్ట్రోలైట్‌ను లీక్ చేసి, సమీపంలోని ట్రేస్‌లను తుప్పు పట్టేలా చేస్తాయి. RTC బ్యాకప్ కోసం 0.1F సూపర్ కెపాసిటర్‌తో భర్తీ చేయండి - లీకేజీ ప్రమాదం లేదు.
50°C ఓవెన్‌లో 4 గంటల తర్వాత థర్మల్ కెమెరాతో పార్కింగ్ మోడ్‌ను ఎల్లప్పుడూ ధృవీకరించండి.

Q2: PCBA కాంపోనెంట్ ప్లేస్‌మెంట్ డాష్ క్యామ్‌లలో నైట్ వీడియో నాణ్యతను ఎలా ప్రభావితం చేస్తుంది?
జ: భాగాల ప్లేస్‌మెంట్ ఇమేజ్ సెన్సార్ అనలాగ్ పవర్ మరియు క్లాక్ లైన్‌లలోకి విద్యుత్ శబ్దం కలపడంపై ప్రభావం చూపుతుంది. మూడు ప్లేస్‌మెంట్ నియమాలు నేరుగా రాత్రి ఫుటేజీని ప్రభావితం చేస్తాయి:
సెన్సార్ నుండి 30 మిమీ దూరంలో రెగ్యులేటర్‌లను మారుస్తూ ఉండండి – ట్రేస్‌లు సమాంతరంగా ఉంటే, DC-DC కన్వర్టర్ నుండి 2 MHz అలలు సెన్సార్ యొక్క 2.8V అనలాగ్ రైల్‌లోకి వస్తాయి. స్పెక్ట్రమ్ ఎనలైజర్‌తో కొలవండి - పిక్సెల్ క్లాక్ ఫ్రీక్వెన్సీ వద్ద -85 dBV కంటే ఎక్కువ ఏదైనా స్పర్ తక్కువ కాంతిలో నిలువు బ్యాండింగ్‌ను సృష్టిస్తుంది.
MIPI లేన్‌ల నుండి డిజిటల్ I/Oని వేరు చేయండి – SD కార్డ్ డేటా లైన్‌లు (200 MHz హార్మోనిక్స్ వరకు) ప్రక్కనే ఉన్న లేయర్‌లపై రూట్ చేసినప్పుడు అవకలన MIPI గడియారంలోకి ప్రసరిస్తాయి. SDIO మరియు MIPI ప్రాంతాల మధ్య కంచె ద్వారా గ్రౌన్దేడ్‌ను జోడించండి.
సెన్సార్ యొక్క 1 మిమీ లోపల డీకప్లింగ్ క్యాప్‌లను ఉంచండి – ప్రతి పవర్ పిన్ వద్ద 4.7 µF సిరామిక్ క్యాప్ హై-ఫ్రీక్వెన్సీ నాయిస్‌ను గ్రహిస్తుంది. 2 మిమీ కంటే ఎక్కువ దూరం ఉండే క్యాప్స్ శబ్దాన్ని 15 డిబి పెంచుతాయి, నీడల్లో క్షితిజ సమాంతర చారలుగా కనిపిస్తాయి.
బాగా అమర్చబడిన డాష్ క్యామ్ PCBA క్లీన్ నైట్ వీడియోని ఉత్పత్తి చేస్తుంది, ఇక్కడ లైసెన్స్ ప్లేట్‌లు 5 లక్స్‌లో చదవబడతాయి. పేలవమైన లేఅవుట్ ఫోరెన్సిక్ సమీక్షలో విఫలమయ్యే కళాఖండాలను జోడిస్తుంది.

Q3: నేను ముందు మరియు వెనుక కెమెరాల కోసం ఒకే డాష్ క్యామ్ PCBAని ఉపయోగించవచ్చా?
జ: లేదు, కేవలం ఫర్మ్‌వేర్ ద్వారా పరిష్కరించలేని మూడు హార్డ్‌వేర్ వ్యత్యాసాల కారణంగా:
లెన్స్ ఫోకస్ దూరం – ముందు కెమెరాలకు ఇన్ఫినిటీ ఫోకస్ అవసరం (3 మీటర్ల నుండి హోరిజోన్ వరకు). హ్యాచ్‌బ్యాక్ ఇంటీరియర్‌ల కోసం వెనుక కెమెరాలకు దగ్గరగా ఫోకస్ (0.5 మీటర్ల నుండి బంపర్) అవసరం. లెన్స్ బారెల్ ఎత్తు 1.2 మిమీ తేడా ఉంటుంది. సర్దుబాటు చేయగల లెన్స్ హోల్డర్‌తో ఒక సాధారణ PCBA రెండు అంకితమైన డిజైన్‌ల కంటే ఎక్కువ ఖర్చు అవుతుంది.
ఇమేజ్ సెన్సార్ ఓరియంటేషన్ – ముందు కెమెరాలు నిటారుగా అమర్చబడి ఉంటాయి. వెనుక కెమెరాలు తరచుగా తలక్రిందులుగా మౌంట్ అవుతాయి (హెడ్‌లైనర్ నుండి గ్లాస్). సెన్సార్ పై నుండి క్రిందికి పిక్సెల్‌లను రీడ్ చేస్తుంది. చిత్రాన్ని డిజిటల్‌గా తిప్పడం వలన 1-ఫ్రేమ్ జాప్యం (30 fps వద్ద 33 ms), ద్వంద్వ-ఛానల్ రికార్డింగ్‌లలో సమకాలీకరణ అసమతుల్యతను కలిగిస్తుంది. రిజిస్టర్ సెట్టింగ్ ద్వారా హార్డ్‌వేర్ ఫ్లిప్‌కు విభిన్న సెన్సార్ కాన్ఫిగరేషన్ ఫైల్‌లు అవసరం.
థర్మల్ ఎన్విరాన్మెంట్ – వెనుక విండ్‌షీల్డ్ ముందు కంటే 30% తక్కువ సౌర లోడ్‌ను పొందుతుంది. అగ్రెసివ్ పవర్ థ్రోట్లింగ్‌తో కూడిన ఫ్రంట్-ఆప్టిమైజ్ చేయబడిన PCBA వెనుక భాగంలో శీతలీకరణను కలిగి ఉండదు, ఇది కెపాసిటర్ వృద్ధాప్య అసమతుల్యతకు దారితీస్తుంది. రెండు సంవత్సరాల ఆపరేషన్ వెనుక ముందు యూనిట్ విఫలమైనట్లు చూపుతుంది.
బదులుగా, రెండు మెజ్జనైన్ సెన్సార్ బోర్డులతో ఒక సాధారణ మదర్‌బోర్డ్‌ను రూపొందించండి. బేస్ డాష్ క్యామ్ PCBA ప్రాసెసర్ మరియు శక్తిని కలిగి ఉంటుంది. ప్రతి సెన్సార్ బోర్డ్ దాని స్వంత లెన్స్ మౌంట్, ఓరియంటేషన్ పిన్స్ మరియు థర్మల్ ప్యాడ్ మందం కలిగి ఉంటుంది. ఈ విధానం చిత్రం నాణ్యతను కాపాడుతూ మొత్తం SKUలను తగ్గిస్తుంది.

మంచి నాణ్యత కోసం ఉత్పత్తి దిగుబడి లక్ష్యాలు

ఒక మంచి నాణ్యమైన డాష్ క్యామ్ PCBA మూడు సంవత్సరాల రోజువారీ ఉష్ణోగ్రత స్వింగ్‌లు, వైబ్రేషన్ మరియు వోల్టేజ్ ట్రాన్సియెంట్‌లను కలిగి ఉంటుంది. ఆటోమోటివ్ డీరేటింగ్‌తో డిజైన్ చేయండి, థర్మల్ ఇమేజింగ్‌తో ధృవీకరించండి మరియు ప్రతి ఉత్పత్తిని ఆడిట్ చేయండి. ఈ విధానం ముఖ్యమైన క్షణాన్ని క్యాప్చర్ చేసే డాష్ కెమెరాలను అందిస్తుంది.
