వియుక్త
ఉష్ణోగ్రత నియంత్రికలో ఉష్ణ స్థిరత్వం అరుదుగా నియంత్రణ అల్గోరిథం ద్వారా మాత్రమే నిర్ణయించబడుతుంది. ఇది ఉత్పాదక నిర్ణయాల గొలుసుతో రూపొందించబడింది: సెన్సార్ ఫ్రంట్ ఎండ్ పవర్ కాపర్ నుండి ఎలా వేరు చేయబడుతుంది, టంకము కీళ్ళు పదేపదే థర్మల్ విహారయాత్రలను ఎలా తట్టుకుంటాయి, కన్ఫార్మల్ ప్రొటెక్షన్‌కు ముందు కాలుష్యం ఎలా తొలగించబడుతుంది మరియు ఫీల్డ్‌లోకి ప్రవేశించే ముందు ప్రతి యూనిట్ ఎలా పరీక్షించబడుతుంది. ఈ కథనం అకాల డ్రిఫ్ట్‌లు, డోలనం లేదా విఫలమయ్యే వాటి నుండి స్థిరమైన కంట్రోలర్‌ను వేరు చేసే తయారీ వేరియబుల్‌లను పరిశీలిస్తుంది. ఇది సెన్సార్-ఇంటర్‌ఫేస్ లేఅవుట్, మెటీరియల్ ఎంపిక, రీఫ్లో ఏకరూపత, టెస్ట్ కవరేజ్, కోటింగ్ స్ట్రాటజీ మరియు ట్రేస్బిలిటీ, విశ్వసనీయతకు అవసరమైన సామర్థ్యాలను సూచిస్తుంది.ఉష్ణోగ్రత నియంత్రిక PCBAఆటోమోటివ్, వైద్య మరియు పారిశ్రామిక వాతావరణాలలో.
- 1. థర్మల్ స్టెబిలిటీ ఎందుకు తయారీ ఫలితం
- 2. సెన్సార్ ఇంటర్‌ఫేస్: మొదటి లైన్ ఆఫ్ డిఫెన్స్
- 3. PCB మెటీరియల్స్ మరియు కాపర్ ఆర్కిటెక్చర్ అండర్ హీట్
- 4. థర్మల్ సైకిల్స్ అంతటా సోల్డర్ జాయింట్ రిలయబిలిటీ
- 5. గుప్త ఉష్ణ లోపాలను బహిర్గతం చేసే పరీక్ష కవరేజ్
- 6. కన్ఫార్మల్ కోటింగ్ మరియు ఎన్విరాన్మెంటల్ ఐసోలేషన్
- 7. థర్మల్-రిస్క్ కంట్రోల్ టూల్‌గా గుర్తించదగినది
- 8. ప్రోటోటైప్ నుండి వాల్యూమ్ వరకు: తయారీ మెచ్యూరిటీ
- 9. తరచుగా అడిగే ప్రశ్నలు
1. థర్మల్ స్టెబిలిటీ ఎందుకు తయారీ ఫలితం
ఉష్ణోగ్రత నియంత్రిక తరచుగా డేటాషీట్‌లో సెట్‌పాయింట్ ఖచ్చితత్వం ద్వారా మూల్యాంకనం చేయబడుతుంది, అయితే ఫీల్డ్ ప్రవర్తన అసెంబ్లీ సమయంలో ప్రవేశపెట్టిన భౌతిక వేరియబుల్స్ ద్వారా నిర్వహించబడుతుంది. సోల్డర్ శూన్యాలు ఉష్ణ నిరోధకతను పెంచుతాయి. కాలుష్యం అనలాగ్ రీడింగులను మార్చే లీకేజీ మార్గాలను సృష్టిస్తుంది. సెన్సార్ దగ్గర రాగి పంపిణీ బోర్డును హీట్ స్ప్రెడర్‌గా మార్చగలదు. ఈ షరతుల్లో ప్రతి ఒక్కటి తయారీ సంతకం, సాఫ్ట్‌వేర్ సమస్య కాదు.
±0.5 °Cని కలిగి ఉండే నియంత్రిక మరియు అనేక డిగ్రీలు ప్రవహించే దాని మధ్య వ్యత్యాసం తరచుగా ప్రాసెస్ క్రమశిక్షణలో గుర్తించబడుతుంది. ఖచ్చితత్వ థర్మల్ నియంత్రణ బోర్డుల అధ్యయనం అనేక ఆంపియర్‌లను మోసుకెళ్ళే శక్తి జాడలు తప్పనిసరిగా తగినంత రాగితో పరిమాణంలో ఉండాలి మరియు సెన్సార్ రిటర్న్ పాత్ నుండి భౌతికంగా వేరు చేయబడాలి; లేకుంటే, స్థానికీకరించిన హీటింగ్ మరియు IR డ్రాప్ ADCకి సిగ్నల్ చేరే ముందు కొలతను పాడు చేస్తాయి. అదే విధంగా, థర్మల్ రిలీఫ్ కట్‌లు, ఇరుకైన సెన్సార్ ట్రేస్‌లు మరియు అధిక-కరెంట్ భాగాల నుండి ఉద్దేశపూర్వక అంతరం సెన్సింగ్ ఎలిమెంట్ చుట్టూ "థర్మల్‌గా నిజాయితీ" జోన్‌ను సృష్టిస్తాయి, తద్వారా ఇది బోర్డు యొక్క అంతర్గత ఉష్ణ ప్రవాహానికి బదులుగా సిస్టమ్ ఉష్ణోగ్రతకు ప్రతిస్పందిస్తుంది.

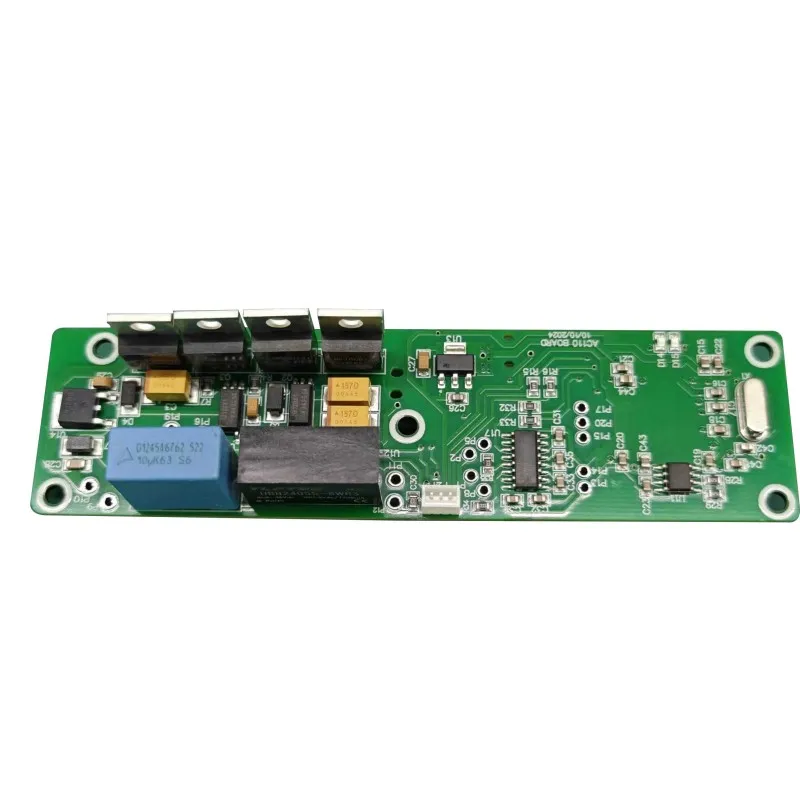

అందుకే ఈ పదబంధంఉష్ణోగ్రత నియంత్రిక PCBAజనాభా కలిగిన బోర్డు కంటే ఎక్కువ వివరిస్తుంది. ఇది నియంత్రిత ఉష్ణ వ్యవస్థను వివరిస్తుంది, దీని కొలత గొలుసు, పవర్ స్టేజ్ మరియు ప్రొటెక్షన్ సర్క్యూట్‌లు సహ-రూపకల్పన మరియు సహ-తయారీ చేయబడినవి. అసెంబ్లీ ప్రక్రియ అస్థిరంగా ఉన్నప్పుడు, కంట్రోల్ లూప్ అది చూడలేని భౌతిక శబ్దం కోసం బలవంతంగా భర్తీ చేయబడుతుంది.
ముఖ్య సూత్రం:సెన్సార్ పర్యావరణాన్ని నేరుగా కొలవదు. ఇది PCB యొక్క స్థానిక ఉష్ణ స్థితిని కొలుస్తుంది. తయారీ అనేది స్థానిక రాష్ట్రం ప్రతినిధిగా ఉందా లేదా వక్రీకరించబడిందో నిర్ణయిస్తుంది.
2. సెన్సార్ ఇంటర్‌ఫేస్: మొదటి లైన్ ఆఫ్ డిఫెన్స్
2.1 సెన్సార్ రకం మరియు దాని తయారీ చిక్కులు
NTC థర్మిస్టర్‌లు, PT100/PT1000 RTDలు మరియు థర్మోకపుల్‌లు PCB ఫ్రంట్ ఎండ్‌పై వేర్వేరు పరిమితులను విధిస్తాయి. NTC సెన్సార్లు ఇరుకైన బ్యాండ్‌లలో అధిక సున్నితత్వాన్ని అందిస్తాయి, అయితే వాటి నిరోధక-ఉష్ణోగ్రత వక్రరేఖ ఘాతాంకంగా ఉన్నందున లీనియరైజేషన్ అవసరం. RTDలు విస్తృత పరిధులలో మరింత సరళ ప్రతిస్పందనను అందిస్తాయి, అయితే వాటి తక్కువ-నిరోధకత సిగ్నల్ మార్గం ట్రేస్ రెసిస్టెన్స్ మరియు టంకం-ప్రేరిత ఒత్తిడికి మరింత సున్నితంగా ఉంటుంది. థర్మోకపుల్స్ విస్తృత శ్రేణిని అందిస్తాయి కానీ అతి తక్కువ ఖచ్చితత్వాన్ని, తరచుగా అనేక డిగ్రీల పరిధిలో ఉంటాయి మరియు విద్యుత్ స్థిరంగా ఉండే కోల్డ్-జంక్షన్ పరిహారంపై ఆధారపడి ఉంటాయి.
సెన్సార్ ఫ్రంట్ ఎండ్ కేవలం అనలాగ్ ఇన్‌పుట్ కాదు; ఇది అధిక-ఇంపెడెన్స్ కొలత నోడ్, ఇది ఒక చిన్న అవకలన సిగ్నల్‌ను సంరక్షించేటప్పుడు సాధారణ-మోడ్ శబ్దాన్ని తిరస్కరించాలి. సాధారణ వాణిజ్య కంట్రోలర్‌లు స్ప్రెడ్‌ను వివరిస్తాయి: NTC ఇన్‌పుట్ ±0.6 °C వద్ద, PT100 ఛానెల్ ±0.7 °C వద్ద మరియు J-రకం థర్మోకపుల్‌ను ±3 °C వద్ద రేట్ చేయవచ్చు. ఈ గణాంకాలు సెన్సార్-స్థాయి వివరణలు, సిస్టమ్-స్థాయి హామీలు కాదు. అసెంబ్లీ ప్రక్రియ ఆ ఖచ్చితత్వాన్ని భద్రపరుస్తుంది లేదా పేలవమైన గ్రౌండింగ్, థర్మల్ గ్రేడియంట్లు మరియు సరిపోని క్రమాంకనం యాక్సెస్ ద్వారా క్షీణిస్తుంది.
2.2 లేఅవుట్ ఐసోలేషన్ మరియు కాలిబ్రేషన్ యాక్సెస్
రిలే డ్రైవర్ లేదా MOSFET స్విచింగ్ నోడ్ ప్రక్కన నడిచే సెన్సార్ ట్రేస్ కొలతలో శబ్దాన్ని జత చేస్తుంది. అనలాగ్ ఫ్రంట్ ఎండ్ కింద అంతరాయం ఏర్పడిన గ్రౌండ్ ప్లేన్ షేర్డ్ కాపర్ ద్వారా రిటర్న్ కరెంట్‌లను బలవంతం చేస్తుంది, లోడ్తో మారుతూ ఉండే ఆఫ్‌సెట్‌లను సృష్టిస్తుంది. డిజైన్-ఫర్-మాన్యుఫ్యాక్చరింగ్ సమీక్ష సమయంలో, టూలింగ్ విడుదల చేయడానికి ముందు ఈ సమస్యలను ఫ్లాగ్ చేయాలి. ఇంజనీరింగ్ సమీక్ష తప్పనిసరిగా థర్మల్ కప్లింగ్, సెన్సార్ ఐసోలేషన్ కోసం కాంపోనెంట్ ప్లేస్‌మెంట్ మరియు క్లీన్ అనలాగ్ సెన్సింగ్ మరియు స్థిరమైన PWM స్విచింగ్ కోసం పవర్/గ్రౌండ్ ప్లేన్ సమగ్రతను అంచనా వేయాలి.
కాలిబ్రేషన్ అనేది సెన్సార్ మరియు ఫిజికల్ ఎన్‌క్లోజర్ మధ్య చివరి వంతెన. నిర్దిష్ట PCB, హౌసింగ్ మరియు అసెంబ్లీ స్టాక్‌కు సెన్సార్ సరిగ్గా సరిపోలలేదు. నియంత్రిత థర్మల్ చాంబర్‌లో ఒక-పర్యాయ క్రమాంకనం ఒక దిద్దుబాటు ఆఫ్‌సెట్‌ను వర్తింపజేస్తుంది, అయితే ఈ అమరికను పునరావృతమయ్యేలా చేసే టెస్ట్ యాక్సెస్ మరియు ఫర్మ్‌వేర్ హుక్స్‌తో బోర్డు తప్పనిసరిగా రూపొందించబడాలి. PCBA అస్థిరమైన టంకము వాల్యూమ్ లేదా కాలుష్యంతో అసెంబ్లింగ్ చేయబడితే, కాలిబ్రేషన్ ఆఫ్‌సెట్ వయస్సు మరియు ఉష్ణోగ్రతతో డ్రిఫ్ట్ అవుతుంది, ప్రారంభ దిద్దుబాటు యొక్క ప్రయోజనాన్ని ఓడిస్తుంది.
3. PCB మెటీరియల్స్ మరియు కాపర్ ఆర్కిటెక్చర్ అండర్ హీట్
ఉష్ణోగ్రత నియంత్రకాలు తరచుగా పరిసర ఉష్ణోగ్రత గది స్థాయి కంటే బాగా పెరిగే ఎన్‌క్లోజర్‌లలో పనిచేస్తాయి మరియు పవర్ స్టేజ్ దాని స్వంత వేడిని జోడిస్తుంది. సబ్‌స్ట్రేట్ తప్పనిసరిగా డైమెన్షనల్ స్థిరత్వం మరియు విద్యుద్వాహక సమగ్రతను ఆ పరిధిలో నిర్వహించాలి. FR-4 సాధారణం, అయితే అధిక-Tg లామినేట్‌లు మరియు అల్యూమినియం సబ్‌స్ట్రేట్‌లు థర్మల్ లోడ్ లేదా సైక్లింగ్ ప్రొఫైల్ ప్రమాణం FR-4 కొలవగలిగే మార్పు లేకుండా తట్టుకోగల దాని కంటే ఎక్కువగా ఉన్నప్పుడు ఎంపిక చేయబడతాయి.
FR-4 లోపల ఫైబర్‌గ్లాస్ వస్త్రం యొక్క నేత నమూనా ఉష్ణ వాహకతలో స్థానికీకరించిన వైవిధ్యాలకు కారణమవుతుంది, ఇది ట్రేస్ ఎక్కడికి మళ్లించబడుతుందో బట్టి సెన్సార్ రీడింగ్‌ను మార్చే "థర్మల్ వీవ్" ప్రభావాలకు దారితీస్తుంది. 0.1 °C విచలనం కూడా ముఖ్యమైన హై-ప్రెసిషన్ కంట్రోలర్‌లకు ఇది చాలా ముఖ్యం. కాపర్ ఆర్కిటెక్చర్ కూడా అంతే ముఖ్యం. ఒక సాధారణ థర్మోస్టాట్‌కు 2-లేయర్ బోర్డ్ సరిపోవచ్చు, అయితే మిశ్రమ-సిగ్నల్ ఫ్రంట్ ఎండ్‌లు మరియు PWM అవుట్‌పుట్‌లతో కూడిన కంట్రోలర్‌లు సిగ్నల్ లేయర్‌లకు ప్రక్కనే ఉన్న డెడికేటెడ్ గ్రౌండ్ ప్లేన్‌లతో 4-లేయర్ లేదా 6-లేయర్ స్టాక్‌అప్‌ల నుండి ప్రయోజనం పొందుతాయి. ఈ అమరిక ధ్వనించే పవర్ సెక్షన్ మరియు సెన్సిటివ్ అనలాగ్ సెక్షన్ మధ్య స్వాభావిక ఐసోలేషన్‌ను అందిస్తుంది, ఇది డ్రిఫ్ట్ అయ్యే బాహ్య వడపోత అవసరాన్ని తగ్గిస్తుంది.
| డిజైన్ వేరియబుల్ | స్థిరత్వం ప్రయోజనం | విస్మరిస్తే తయారీ ప్రమాదం |
|---|---|---|
| లేయర్ కౌంట్ మరియు గ్రౌండ్ ప్లేన్ | అంకితమైన అనలాగ్ రిటర్న్ మార్గం; తగ్గిన సాధారణ-ఇంపెడెన్స్ కలపడం | సెన్సార్ రీడింగ్‌లు రిలే లేదా MOSFET స్విచింగ్‌తో మారుతాయి |
| పవర్ ట్రేస్ వెడల్పు మరియు రాగి బరువు | తక్కువ IR డ్రాప్ మరియు అధిక కరెంట్ వద్ద స్థానికీకరించిన తాపన | సెన్సార్ దగ్గర హాట్ స్పాట్స్; లోడ్తో మారే థర్మల్ ఆఫ్‌సెట్ |
| థర్మల్ ఉపశమనం మరియు అంతరం | సెన్సార్ యాంబియంట్‌కు ప్రతిస్పందిస్తుంది, పవర్ కాపర్ నుండి వేడిని నిర్వహించదు | కంట్రోలర్ ప్రక్రియకు బదులుగా బోర్డుని నియంత్రిస్తుంది |
| బోర్డు మందం మరియు ఉపరితలం | సైక్లింగ్ అంతటా డైమెన్షనల్ స్థిరత్వం; స్థిరమైన CTE ప్రవర్తన | సోల్డర్ ఒత్తిడి, వార్‌పేజ్ మరియు లేయర్-టు-లేయర్ మిస్‌లైన్‌మెంట్ |
భౌతిక స్టాకప్ కాబట్టి నిష్క్రియ నేపథ్యం కాదు. ఇది నియంత్రణ లూప్‌లో భాగం. వేడిని అసమానంగా పంపిణీ చేసే బోర్డు ఒక సెన్సార్ సిగ్నల్‌ను ఉత్పత్తి చేస్తుంది, అది ఎలక్ట్రికల్‌గా ఖచ్చితమైనది కానీ థర్మల్లీ తప్పుడుది.
4. థర్మల్ సైకిల్స్ అంతటా సోల్డర్ జాయింట్ రిలయబిలిటీ
ఉష్ణోగ్రత నియంత్రకాలు పునరావృత తాపన మరియు శీతలీకరణకు గురవుతాయి. పవర్ పరికరాలు, రిలేలు మరియు సెన్సార్ కనెక్టర్లను కనెక్ట్ చేసే టంకము కీళ్ళు ఫలితంగా వచ్చే థర్మోమెకానికల్ ఒత్తిడిని తట్టుకోవాలి. ఆధిపత్య యంత్రాంగం CTE అసమతుల్యత: సిలికాన్, రాగి, టంకము మరియు లామినేట్ వేర్వేరు రేట్ల వద్ద విస్తరిస్తాయి మరియు అనేక చక్రాలలో అసమతుల్యత ఉమ్మడి ఇంటర్‌ఫేస్‌లో ఒత్తిడిని కేంద్రీకరిస్తుంది. కీలు యొక్క అంచు వద్ద మైక్రో క్రాక్‌లు ప్రారంభమవుతాయి మరియు ప్రతిఘటన పెరిగే వరకు లేదా కనెక్షన్ తెరవబడే వరకు వ్యాప్తి చెందుతాయి.
స్థానికీకరించిన ఉష్ణోగ్రత విహారయాత్రలు ఎక్కువగా ఉండే MOSFETలు, TRIACలు మరియు రిలే టెర్మినల్‌ల చుట్టూ ఈ వైఫల్య మోడ్ ప్రత్యేకించి సంబంధితంగా ఉంటుంది. గది-ఉష్ణోగ్రత ఫంక్షనల్ పరీక్షలో ఉత్తీర్ణత సాధించిన కంట్రోలర్ అనేక వందల చక్రాల తర్వాత కూడా విఫలమవుతుంది, ఒకవేళ టంకము ప్రక్రియలో శూన్యాలు, తగినంత చెమ్మగిల్లడం లేదా అధిక ఇంటర్‌మెటాలిక్ ఏర్పడటం జరుగుతుంది. కాబట్టి అసెంబ్లీ ప్రతిస్పందన తప్పనిసరిగా నియంత్రిత రిఫ్లో ప్రొఫైల్‌లు, ధృవీకరించబడిన పేస్ట్ నిక్షేపణ మరియు దాచిన కీళ్లను చూడగలిగే తనిఖీ పద్ధతులను కలిగి ఉండాలి.
- రిఫ్లో ఏకరూపత:ప్యానెల్‌లోని హాటెస్ట్ మరియు అతి శీతల జాయింట్ మధ్య దాదాపు 10 °C డెల్టా T అనేక సీసం-రహిత ప్రొఫైల్‌లకు ఆచరణాత్మక లక్ష్యం; విస్తృత స్ప్రెడ్‌లు అంటే కొన్ని జాయింట్లు తక్కువ ప్రాసెస్‌లో ఉంటాయి, మరికొన్ని ఎక్కువ ఒత్తిడికి గురవుతాయి.
- శూన్య నియంత్రణ:థర్మల్ ప్యాడ్‌ల క్రింద ఉన్న శూన్యాలు జంక్షన్-టు-బోర్డ్ నిరోధకతను పెంచుతాయి మరియు పగుళ్ల పెరుగుదలను వేగవంతం చేసే స్థానిక హాట్ స్పాట్‌లను సృష్టిస్తాయి.
- తనిఖీ యాక్సెస్:BGA మరియు దిగువన ముగించబడిన భాగాలకు X-రే తనిఖీ అవసరం; AOI మాత్రమే దాచిన ఉమ్మడి జ్యామితిని నిర్ధారించలేదు.
- ఒత్తిడి ఉపశమనం:కనెక్టర్లు మరియు భారీ త్రూ-హోల్ భాగాలకు యాంత్రికంగా మద్దతు ఇవ్వాలి, తద్వారా హౌసింగ్ యొక్క ఉష్ణ విస్తరణ నేరుగా టంకము ఫిల్లెట్‌లోకి బదిలీ చేయబడదు.
ప్రతిఉష్ణోగ్రత నియంత్రిక PCBAసైక్లింగ్ వాతావరణంలో సంవత్సరాల తరబడి పనిచేయాలని భావించే దానిని దృశ్య అంగీకార ప్రమాణాలకు వ్యతిరేకంగా కాకుండా థర్మల్ సైక్లింగ్‌కు వ్యతిరేకంగా అర్హత కలిగిన టంకము ప్రక్రియతో నిర్మించాలి. IPC-A-610 క్లాస్ 2 లేదా క్లాస్ 3 పనితనానికి బేస్‌లైన్‌ను అందిస్తుంది, అయితే ఉమ్మడి యొక్క సైక్లింగ్ ప్రవర్తన మిశ్రమం, ప్రొఫైల్ మరియు ప్యాడ్ డిజైన్‌ల కలయిక ద్వారా నిర్ణయించబడుతుంది.
5. గుప్త ఉష్ణ లోపాలను బహిర్గతం చేసే పరీక్ష కవరేజ్
గది ఉష్ణోగ్రత వద్ద ఫంక్షనల్ పరీక్ష అవసరం కానీ థర్మల్ కంట్రోలర్‌కు సరిపోదు. బోర్డు ఇన్-సర్క్యూట్ పరీక్ష మరియు ఫంక్షనల్ సర్క్యూట్ పరీక్షలో ఉత్తీర్ణత సాధించగలదు మరియు ఇప్పటికీ ఉష్ణోగ్రత ఒత్తిడిలో మాత్రమే కనిపించే గుప్త లోపాన్ని కలిగి ఉంటుంది. పరీక్షా వ్యూహం ఒత్తిడి స్థాయిలో పెరగాలి, తద్వారా రవాణాకు ముందు ప్రారంభ జీవిత వైఫల్యాలు అవక్షేపించబడతాయి.
స్వయంచాలక ఆప్టికల్ తనిఖీ భాగం ఉనికిని మరియు టంకము ఫిల్లెట్ ఆకారాన్ని ధృవీకరిస్తుంది. ఇన్-సర్క్యూట్ పరీక్ష రెసిస్టర్ మరియు కెపాసిటర్ విలువలను నిర్ధారిస్తుంది మరియు షార్ట్‌లను గుర్తిస్తుంది లేదా తెరుస్తుంది. ఫంక్షనల్ సర్క్యూట్ పరీక్ష సెన్సార్ ఇన్‌పుట్‌లను అనుకరిస్తుంది మరియు రిలే లేదా SSR అవుట్‌పుట్‌లను ధృవీకరిస్తుంది. X-రే తనిఖీ దాచిన టంకము శూన్యాలు మరియు BGA పతనాన్ని వెల్లడిస్తుంది. బర్న్-ఇన్ మరియు ఎన్విరాన్మెంటల్ స్ట్రెస్ స్క్రీనింగ్ అప్పుడు లోడ్ సైక్లింగ్‌లో ఎలివేటెడ్ టెంపరేచర్‌కు లోబడి ఉంటుంది, తరచుగా 24 నుండి 48 గంటల వరకు, మార్జినల్ జాయింట్లు మరియు కాంపోనెంట్ లోపాలు విఫలమయ్యేలా చేస్తుంది. పర్యావరణ గదులు ఈ సామర్థ్యాన్ని −40 °C నుండి +125 °C మరియు 0-95% సాపేక్ష ఆర్ద్రత వరకు విస్తరించాయి, దీని వలన తయారీదారులు బెంచ్ ప్రవర్తనను క్షేత్ర పరిస్థితులతో పరస్పర సంబంధం కలిగి ఉంటారు.
టెస్ట్ ఫిక్చర్ కాంటాక్ట్ రెసిస్టెన్స్ మార్జినల్ జాయింట్‌ను కూడా మాస్క్ చేయవచ్చు. పోగో పిన్‌లు స్థిరమైన సంబంధాన్ని ఏర్పరచకపోతే, పరీక్ష కంపనం లేదా ఉష్ణ విస్తరణలో విఫలమయ్యే బోర్డుని పాస్ చేయవచ్చు. బర్న్-ఇన్ అనేది స్థిరమైన ప్రక్రియకు ప్రత్యామ్నాయం కాదు. ఇది నిర్దిష్ట ప్రమాదాల కోసం ఫిల్టర్, మరియు ఒత్తిడి ప్రొఫైల్ నియంత్రిక యొక్క వాస్తవ థర్మల్ మిషన్‌ను ప్రతిబింబించినప్పుడు ఇది చాలా ప్రభావవంతంగా ఉంటుంది. ఉష్ణోగ్రత నియంత్రణ అప్లికేషన్‌లో ముఖ్యమైన సైక్లింగ్-సంబంధిత బలహీనతలను బహిర్గతం చేయకుండా సాధారణ అధిక-ఉష్ణోగ్రత సోక్ పరీక్ష సామర్థ్యాన్ని వినియోగించవచ్చు.
6. కన్ఫార్మల్ కోటింగ్ మరియు ఎన్విరాన్మెంటల్ ఐసోలేషన్
తేమ మరియు కాలుష్యం అనేది మారువేషంలో ఉష్ణ సమస్యలు. PCB ఉపరితలంపై శోషించబడిన నీటి యొక్క పలుచని చిత్రం సెన్సార్ ట్రేస్‌ల మధ్య లీకేజ్ మార్గాలను సృష్టించగలదు, కొలత నెట్‌వర్క్ యొక్క ప్రభావవంతమైన ప్రతిఘటనను మారుస్తుంది. తేమ పెరిగినప్పుడు ఫ్లక్స్ లేదా హ్యాండ్లింగ్ నుండి రసాయన అవశేషాలు వాహకంగా మారతాయి. అధిక-ఇంపెడెన్స్ సెన్సార్ ఇన్‌పుట్‌పై ఆధారపడే కంట్రోలర్‌లో, ఈ లీకేజీ మార్గాలు ఉష్ణోగ్రత ఆఫ్‌సెట్ లేదా శబ్దం వలె కనిపిస్తాయి.
బోర్డు టోపోలాజీకి అనుగుణంగా మరియు తేమ, ధూళి మరియు రసాయన కలుషితాల నుండి సర్క్యూట్రీని వేరుచేసే సన్నని పాలిమర్ పొరను ఏర్పరచడం ద్వారా కన్ఫార్మల్ కోటింగ్ దీనిని పరిష్కరిస్తుంది. యాక్రిలిక్ పూతలు ఆర్థికంగా మరియు పునర్నిర్మించదగినవి; పాలియురేతేన్ మెరుగైన ద్రావకం మరియు రాపిడి నిరోధకతను అందిస్తుంది; సిలికాన్ విస్తృత ఉష్ణోగ్రత పరిధి మరియు వశ్యతను అందిస్తుంది. పూర్తిగా శుభ్రపరిచిన తర్వాత పూత తప్పనిసరిగా వర్తించబడుతుంది, ఎందుకంటే అయానిక్ కాలుష్యం దానిని బోర్డుకి వ్యతిరేకంగా ట్రాప్ చేస్తుంది మరియు దానిని నిరోధించే బదులు ఎలక్ట్రోకెమికల్ వైఫల్యాన్ని వేగవంతం చేస్తుంది.
పూత సంశ్లేషణ మరొక వేరియబుల్; అవశేషాల కారణంగా ఉపరితల శక్తి చాలా తక్కువగా ఉంటే, థర్మల్ సైక్లింగ్ సమయంలో పూత క్షీణించి, తేమ కోసం ఒక మార్గాన్ని తెరుస్తుంది. కనెక్టర్లు, రిలేలు మరియు టెస్ట్ పాయింట్‌లు అన్‌కోటెడ్‌గా ఉండాల్సిన అవసరం ఉన్నందున ఉష్ణోగ్రత కంట్రోలర్‌లకు సెలెక్టివ్ పూత తరచుగా ప్రాధాన్యతనిస్తుంది. ప్రక్రియను తప్పనిసరిగా నియంత్రించాలి, తద్వారా బహిర్గతమైన జాడలపై పూత మందం సరిపోతుంది కానీ ఫైన్-పిచ్ లీడ్స్‌ను వంతెన చేయదు లేదా థర్మల్ రిలీఫ్ ఫీచర్‌లకు అంతరాయం కలిగించదు.
7. థర్మల్-రిస్క్ కంట్రోల్ టూల్‌గా గుర్తించదగినది
ఫీల్డ్‌లో కంట్రోలర్ డ్రిఫ్ట్ అయినప్పుడు, మొదటి ప్రశ్న ప్రవర్తన ఒంటరిగా ఉందా లేదా బ్యాచ్-సంబంధితమా. ట్రేస్బిలిటీ లేకుండా, ఆ ప్రశ్నకు సమర్ధవంతంగా సమాధానం ఇవ్వబడదు. లాట్-లెవల్ మరియు యూనిట్-స్థాయి ట్రేస్బిలిటీ ప్రతి క్రమ సంఖ్యను కాంపోనెంట్ తేదీ కోడ్‌లు, రిఫ్లో రికార్డ్‌లు, పరీక్ష ఫలితాలు మరియు కోటింగ్ బ్యాచ్‌కి లింక్ చేస్తాయి. డ్రిఫ్ట్ ఫిర్యాదు నిర్దిష్ట కాంపోనెంట్ లాట్, నిర్దిష్ట లైన్ లేదా నిర్దిష్ట పర్యావరణ పరీక్ష విహారయాత్రతో పరస్పర సంబంధం కలిగి ఉందో లేదో తెలుసుకోవడానికి ఇది తయారీదారు మరియు కస్టమర్‌ను అనుమతిస్తుంది.
a లో గుర్తించదగినదిఉష్ణోగ్రత నియంత్రిక PCBAప్రోగ్రామ్ అడ్మినిస్ట్రేటివ్ ఓవర్ హెడ్ కాదు. ఇది ఫీల్డ్ వైఫల్యాన్ని ఓపెన్-ఎండ్ విశ్వసనీయత ప్రశ్నకు బదులుగా పరిమితమైన, సరిదిద్దదగిన సంఘటనగా మార్చే యంత్రాంగం. అధీకృత సోర్సింగ్ అనేది ట్రేస్బిలిటీ యొక్క మిగిలిన సగం. ఫ్రాంఛైజ్ చేయబడిన పంపిణీదారుల ద్వారా కొనుగోలు చేయబడిన భాగాలు డాక్యుమెంట్ చేయబడిన ఆధారాలను కలిగి ఉంటాయి. బహిరంగ మార్కెట్ ఛానెల్‌ల నుండి భాగాలు పునరుద్ధరించబడవచ్చు, తిరిగి లేబుల్ చేయబడవచ్చు లేదా పేర్కొన్న తేదీ కోడ్ విండో వెలుపల ఉండవచ్చు. ఉష్ణోగ్రత కంట్రోలర్ కోసం, నకిలీ లేదా పాత సెన్సార్ ఇంటర్‌ఫేస్ భాగం మొత్తం కొలత గొలుసును మార్చగలదు. ఇన్‌కమింగ్ కాంపోనెంట్‌ల విజువల్, ఎలక్ట్రికల్ మరియు ఎక్స్-రే ధ్రువీకరణ అసెంబ్లీ ప్రారంభమయ్యే ముందు ఆచరణాత్మక నకిలీ వ్యతిరేక అవరోధాన్ని అందిస్తుంది.
తయారీ గమనిక:గుర్తించదగినది కాగితపు పని కాదు. యాదృచ్ఛిక ఫీల్డ్ ఈవెంట్‌ను క్రమబద్ధమైన ప్రక్రియ మార్పు నుండి వేరు చేయడానికి ఇది ఏకైక మార్గం, దీనికి తక్షణ నియంత్రణ అవసరం.
8. ప్రోటోటైప్ నుండి వాల్యూమ్ వరకు: తయారీ మెచ్యూరిటీ
ఇంజినీరింగ్ నమూనాల నుండి వాల్యూమ్ ఉత్పత్తికి మారినప్పుడు థర్మల్ స్థిరత్వం తప్పనిసరిగా జీవించాలి. పేస్ట్ డిపాజిషన్, రిఫ్లో లోడింగ్ లేదా టెస్ట్ ఫిక్చర్ కాంటాక్ట్ మారితే ఐదు బోర్డ్‌లలో పనిచేసే ప్రక్రియ ఐదు వేలపై భిన్నంగా ప్రవర్తించవచ్చు. ప్రతి దశలో ఒకే విధమైన నియంత్రిత పారామితులు నిర్వహించబడుతున్నాయని తయారీ భాగస్వామి తప్పనిసరిగా ప్రదర్శించాలి.
- ఇంజనీరింగ్ ధృవీకరణడిజైన్ ధ్రువీకరణ మరియు ప్రారంభ థర్మల్ ట్యూనింగ్ కోసం చిన్న బిల్డ్‌లు. లేఅవుట్ ధృవీకరణ మరియు సెన్సార్ కాలిబ్రేషన్ యాక్సెస్‌పై దృష్టి పెట్టండి.
- పైలట్ పరుగుప్రాసెస్ క్యారెక్టరైజేషన్ మరియు థర్మల్ స్ట్రెస్ టెస్టింగ్. సోల్డర్ ప్రొఫైల్, పూత కవరేజ్ మరియు పరీక్ష పరిమితులు పరిష్కరించబడ్డాయి.
- తక్కువ-వాల్యూమ్ ఉత్పత్తిమార్కెట్-ఎంట్రీ బ్యాచ్‌లు. ట్రేస్బిలిటీ మరియు ఇన్‌కమింగ్ ఇన్‌స్పెక్షన్ క్రమశిక్షణ స్కేల్‌లో అమలు చేయబడతాయి.
- అధిక-వాల్యూమ్ ఉత్పత్తిస్థిరమైన SMT దిగుబడి, పునరావృతమయ్యే ఫంక్షనల్ పరీక్ష మరియు బ్యాచ్-స్థాయి విశ్వసనీయత పర్యవేక్షణ.
ప్రతి దశలో, తయారీదారు పవర్ ట్రేస్‌లు, కాంపోనెంట్ స్పేసింగ్ మరియు టెస్ట్ పాయింట్ యాక్సెసిబిలిటీపై థర్మల్ రిలీఫ్‌ను సూచించే డిజైన్-ఫర్-మాన్యుఫ్యాక్చరింగ్ ఫీడ్‌బ్యాక్‌ను అందించాలి. IATF 16949 క్రమశిక్షణతో భాగస్వామి అధునాతన నాణ్యత ప్రణాళిక, వైఫల్యం మోడ్ విశ్లేషణ మరియు థర్మల్ కంట్రోలర్ ప్రోగ్రామ్‌కు నియంత్రణను మార్చడం, అంతిమ ఉత్పత్తి ఆటోమోటివ్ కాకుండా పారిశ్రామికంగా ఉన్నప్పటికీ. ISO 13485 మెడికల్-గ్రేడ్ కంట్రోలర్‌ల కోసం యూనిట్-స్థాయి ట్రేస్బిలిటీ, ప్రాసెస్ ధ్రువీకరణ మరియు రిస్క్-మేనేజ్‌మెంట్ డాక్యుమెంటేషన్‌ను జోడిస్తుంది. ఈ ఫ్రేమ్‌వర్క్‌లు మార్కెటింగ్ లేబుల్‌లు కావు; ఉత్పాదక ప్రక్రియ కాలక్రమేణా థర్మల్ స్పెసిఫికేషన్‌ను కలిగి ఉందో లేదో వారు నిర్ణయిస్తారు.
Unixplore ఎలక్ట్రానిక్స్ఈ లేయర్డ్ విధానాన్ని వర్తింపజేస్తుంది-సెన్సార్-అవేర్ DFM, అంతర్గత AOI, ICT, FCT, X-ray, బర్న్-ఇన్ మరియు ఎన్విరాన్మెంటల్ స్క్రీనింగ్-డిజైన్ ఉద్దేశం మరియు వాల్యూమ్ విశ్వసనీయతను తగ్గించడానికి. 98.5% కంటే ఎక్కువ ద్విపార్శ్వ SMT ఫస్ట్-పాస్ దిగుబడి ఒక సూచిక, అయితే మరింత అర్ధవంతమైన ఫలితం అనేది కంట్రోలర్, దీని థర్మల్ ప్రవర్తన పదేపదే సైక్లింగ్ మరియు ఫీల్డ్ ఎక్స్‌పోజర్ తర్వాత దాని స్పెసిఫికేషన్‌లోనే ఉంటుంది.
9. తరచుగా అడిగే ప్రశ్నలు
అధిక లేయర్ గణన ఎల్లప్పుడూ ఉష్ణ స్థిరత్వాన్ని మెరుగుపరుస్తుందా?
స్వయంచాలకంగా కాదు. ప్రత్యేకమైన గ్రౌండ్ ప్లేన్‌తో కూడిన 4-లేయర్ లేదా 6-లేయర్ స్టాకప్ సాధారణంగా 2-లేయర్ బోర్డ్ కంటే పవర్ మరియు అనలాగ్ విభాగాల మధ్య మెరుగైన ఐసోలేషన్‌ను అందిస్తుంది, అయితే విమానం ఎలా విభజించబడింది మరియు సెన్సార్ ట్రేస్‌లు ఎక్కడ మళ్లించబడతాయి అనే దానిపై ప్రయోజనం ఆధారపడి ఉంటుంది. సరిగ్గా రూట్ చేయబడిన 2-లేయర్ డిజైన్ కంటే పేలవంగా విభజించబడిన 4-లేయర్ బోర్డ్ అధ్వాన్నంగా పని చేస్తుంది.
AOI మరియు ఫంక్షనల్ పరీక్ష ఇప్పటికే ఉత్తీర్ణులైతే బర్న్-ఇన్ ఎందుకు అవసరం?
పరీక్ష సమయంలో కనిపించే లేదా ఎలక్ట్రికల్‌గా ఉన్న AOI మరియు ఫంక్షనల్ టెస్ట్ క్యాచ్ లోపాలు. ఉష్ణోగ్రత మరియు లోడ్ సైక్లింగ్‌ని వర్తింపజేయడం, మార్జినల్ సోల్డర్ జాయింట్లు, కాంపోనెంట్ బలహీనతలు మరియు సింగిల్-పాస్ పరీక్ష మిస్ అయ్యే అడపాదడపా కనెక్షన్‌లను వర్తింపజేయడం ద్వారా బర్న్-ఇన్ ప్రారంభ జీవిత వైఫల్యాలను వేగవంతం చేస్తుంది. ఇది విశ్వసనీయత ఫిల్టర్, ప్రక్రియ నియంత్రణకు ప్రత్యామ్నాయం కాదు.
కన్ఫార్మల్ పూత పేలవమైన శుభ్రపరిచే ప్రక్రియను భర్తీ చేయగలదా?
నం. అయానిక్ కాలుష్యం మీద పూత తేమను బంధిస్తుంది మరియు వైఫల్యాన్ని వేగవంతం చేస్తుంది. బోర్డ్‌ను పూత పూయడానికి ముందు శుభ్రం చేసి ఎండబెట్టాలి, తద్వారా పాలిమర్ పొర రసాయనికంగా నిరపాయమైన ఉపరితలాన్ని కలుషితాలను మూసివేయకుండా కాపాడుతుంది.
కంట్రోలర్ ఇప్పటికే ఫీల్డ్‌లో కూరుకుపోయి ఉంటే ట్రేస్బిలిటీ ఎలా సహాయపడుతుంది?
ట్రేస్బిలిటీ ప్రభావిత యూనిట్‌ని దాని కాంపోనెంట్ లాట్‌లు, రిఫ్లో రికార్డ్‌లు మరియు టెస్ట్ హిస్టరీకి లింక్ చేస్తుంది. డ్రిఫ్ట్ అనేది ఒక వివిక్త సంఘటన, బ్యాచ్-సంబంధిత మెటీరియల్ ఇష్యూ లేదా ప్రాసెస్ విహారయా అని నిర్ధారించడానికి మరియు ప్రతి యూనిట్‌ను అనుమానితుడిగా పరిగణించకుండా దిద్దుబాటు చర్యకు కట్టుబడి ఉండటానికి ఇది తయారీదారుని అనుమతిస్తుంది.
ఉష్ణోగ్రత నియంత్రికలో సెన్సార్ ఆఫ్‌సెట్ యొక్క అత్యంత సాధారణ తయారీ కారణం ఏమిటి?
పవర్ కాపర్ నుండి సెన్సార్ రీజియన్‌లోకి థర్మల్ కలపడం, తగినంత కాలిబ్రేషన్ యాక్సెస్‌తో కలిపి. సెన్సార్ ట్రేస్‌ను వేడి-ఉత్పత్తి చేసే భాగం సమీపంలో మళ్లించినట్లయితే లేదా అధిక-కరెంట్ సర్క్యూట్‌తో రిటర్న్ పాత్‌ను షేర్ చేస్తే, కొలిచిన ఉష్ణోగ్రతలో లోడ్-ఆధారిత ఆఫ్‌సెట్ ఉంటుంది, అది ఫర్మ్‌వేర్ ద్వారా మాత్రమే తీసివేయబడదు.
దాని స్పెసిఫికేషన్‌ను కలిగి ఉన్న కంట్రోలర్ మరియు డ్రిఫ్ట్ చేసే దాని మధ్య వ్యత్యాసం ప్రక్రియలో నిర్మించబడింది. థర్మల్ స్టెబిలిటీ, టెస్ట్ కవరేజ్ మరియు ట్రేస్‌బిలిటీపై దృష్టి కేంద్రీకరించిన తయారీ సమీక్షను స్వీకరించడానికి మీ గెర్బర్ ఫైల్‌లు, BOM, సెన్సార్ రకం మరియు వార్షిక వాల్యూమ్‌ను భాగస్వామ్యం చేయండి.
మమ్మల్ని సంప్రదించండిమీ ఉష్ణోగ్రత నియంత్రిక ప్రోగ్రామ్ గురించి చర్చించడానికి మరియు ఇంజనీరింగ్ బృందం నుండి సాంకేతిక ప్రతిస్పందనను స్వీకరించడానికి.
