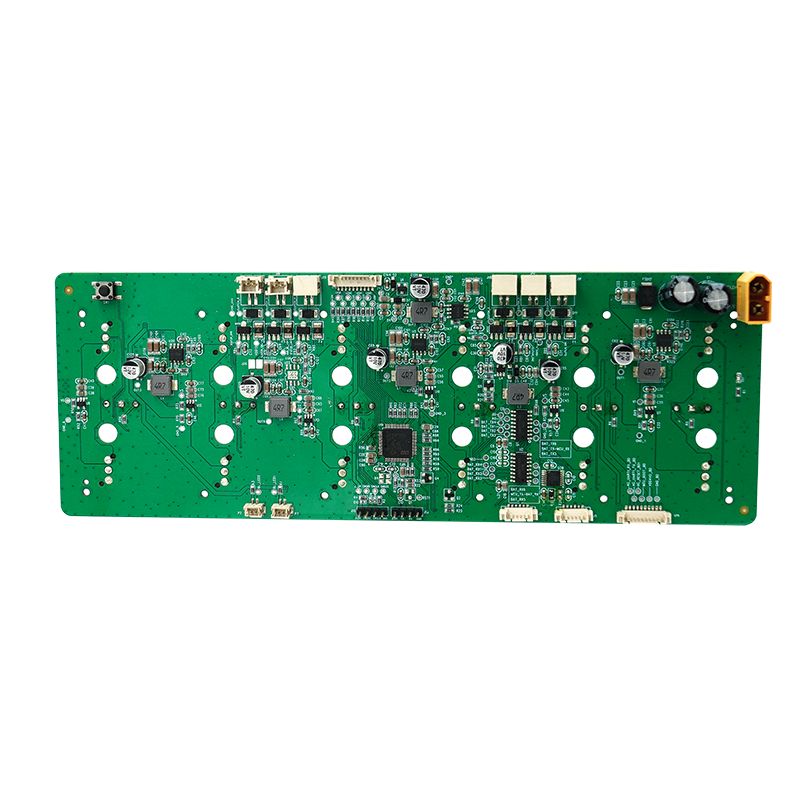

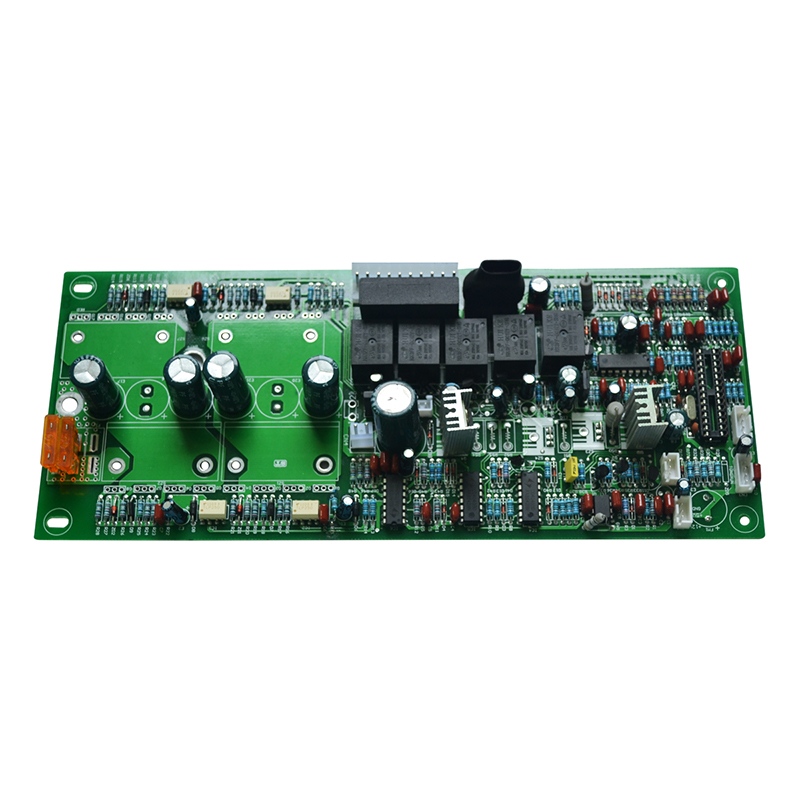

మసాజ్ గన్ PCBA

మసాజ్ గన్ PCBA ఉత్పత్తి చేసే విధానం ఏమిటి: 20-సంవత్సరాల తయారీ గైడ్

మసాజ్ గన్ PCBA ఉత్పత్తికి అధిక కరెంట్ హ్యాండ్లింగ్, బ్రష్ లేని మోటార్ నియంత్రణ మరియు వినియోగదారు భద్రత అవసరం. రెండు దశాబ్దాల తయారీ మోటార్ డ్రైవ్ ఎలక్ట్రానిక్స్ తర్వాత, డిజైన్‌లు వేడెక్కడం, లోడ్‌లో వేగాన్ని కోల్పోవడం లేదా బ్యాటరీ ప్రమాదాలను సృష్టించడం నేను చూశాను. ఈ దశల వారీ విధానం భాగం ఎంపిక నుండి తుది పరీక్ష వరకు మొత్తం ఉత్పత్తి వర్క్‌ఫ్లోను కవర్ చేస్తుంది.

మసాజ్ గన్ PCBA కోసం ప్రామాణిక ఉత్పత్తి ప్రవాహం

ప్రతి మసాజ్ గన్ PCBA 9-దశల క్రమాన్ని అనుసరిస్తుంది. ఏదైనా దశను దాటవేయడం వలన ఫీల్డ్ వైఫల్యం రేటు పెరుగుతుంది.

దశ 1 - కాంపోనెంట్ ప్రొక్యూర్‌మెంట్ మరియు ఇన్‌కమింగ్ ఇన్‌స్పెక్షన్

పరీక్ష: ప్రతి లాట్ నుండి 50 MOSFETలను నమూనా చేయండి. 25°C మరియు 80°C వద్ద Rds(ఆన్)ని కొలవండి. అధిక ఉష్ణోగ్రత వద్ద 7 mΩ కంటే ఎక్కువ ఉన్న స్థలాలను తిరస్కరించండి.

దశ 2 - సోల్డర్ పేస్ట్ స్టెన్సిల్ మరియు ప్రింటింగ్

క్లిష్టమైనది: స్టెప్ స్టెన్సిల్ ఉపయోగించండి - MOSFETల క్రింద 0.12 mm మందం, MCU కింద 0.10 mm మరియు సెన్సార్లు. ఒక మందం మాత్రమే తెరవడానికి లేదా వంతెనలకు కారణమవుతుంది.

దశ 3 - SMT అసెంబ్లీ మరియు రిఫ్లో

• ప్లేస్‌మెంట్ ఆర్డర్: హాల్ సెన్సార్‌లు → పాసివ్‌లు → MOSFETలు → MCU → కనెక్టర్లు
• రిఫ్లో ప్రొఫైల్: 10 సెకన్ల పాటు గరిష్టంగా 245°C (లీడ్-ఫ్రీ)
• నైట్రోజన్ వాతావరణం – QFN ప్యాకేజీల కోసం అవసరం (MCU, గేట్ డ్రైవర్)
• ఎక్స్-రే తనిఖీ - MOSFET ప్యాడ్‌ల క్రింద వాయిడింగ్‌ని తనిఖీ చేయడానికి తప్పనిసరి (శూన్యాలు <20%)

దశ 4 - త్రూ-హోల్ కాంపోనెంట్స్ కోసం సెలెక్టివ్ సోల్డరింగ్

మసాజ్ గన్ PCBAకి యాంత్రిక బలం కోసం తరచుగా త్రూ-హోల్ భాగాలు అవసరం:

త్రూ-హోల్ భాగాలను రీఫ్లో చేయవద్దు. వారి ప్లాస్టిక్ బాడీలు 245 ° C ఓవెన్‌లో కరుగుతాయి.

మసాజ్ గన్ PCBA కోసం మోటార్ డ్రైవ్ సర్క్యూట్ డిజైన్

మోటార్ డ్రైవ్ విభాగం స్టాల్ కరెంట్ హ్యాండ్లింగ్ మరియు బ్యాటరీ రన్ టైమ్‌ని నిర్ణయిస్తుంది.

త్రీ-ఫేజ్ బ్రష్‌లెస్ DC (BLDC) మోటార్ డ్రైవ్

థర్మల్ డిజైన్: ప్రతి MOSFET 20A వద్ద 2W వరకు వెదజల్లుతుంది. దిగువ రాగి పోయడానికి (కనీసం 2 oz) కనెక్ట్ చేసే థర్మల్ వయాస్ (MOSFETకి 9) ఉపయోగించండి.

బ్యాటరీ మరియు ఛార్జింగ్ కోసం పవర్ మేనేజ్‌మెంట్

క్లిష్టమైన భద్రత: రెండు స్వతంత్ర ఓవర్‌కరెంట్ రక్షణ మార్గాలను ఉపయోగించండి - ఒకటి గేట్ డ్రైవర్‌లో, ఒకటి బ్యాటరీ రక్షణ ICలో. ఒకే లోపం మోటారును ఆదేశించకుండా అమలు చేయడానికి అనుమతించకూడదు.

ఫర్మ్‌వేర్ ప్రోగ్రామింగ్ మరియు క్రమాంకనం

మసాజ్ గన్ PCBA పూర్తి క్రమాంకనం లేకుండా ఉత్పత్తిని వదిలివేయదు.

ప్రోగ్రామింగ్ సీక్వెన్స్

1. బూట్‌లోడర్ ఫ్లాష్ – SWD లేదా UART ద్వారా (5 సెకన్లు)
2. అమరిక స్థిరాంకాలు - EEPROM లేదా MCU ఫ్లాష్‌లో నిల్వ చేయబడతాయి
3. స్పీడ్ లుక్అప్ టేబుల్ – PWM డ్యూటీ vs టార్గెట్ RPM (12 పాయింట్లు)
4. స్టాల్ డిటెక్షన్ థ్రెషోల్డ్ - ప్రస్తుత పరిమితి 22A ± 1Aకి సెట్ చేయబడింది

కాలిబ్రేషన్ పారామీటర్‌లు ఒక్కో బోర్డ్‌కు నిల్వ చేయబడతాయి

క్రమాంకనం ఎందుకు ముఖ్యమైనది: ప్రతి-బోర్డ్ హాల్ క్రమాంకనం లేకుండా, మోటారు తక్కువ వేగంతో వినగల శబ్దాన్ని ఉత్పత్తి చేస్తుంది. లోపభూయిష్టంగా అనిపించే మసాజ్ గన్‌లను వినియోగదారులు తిరస్కరించారు.

అసెంబ్లీ మరియు మెకానికల్ ఇంటిగ్రేషన్

PCBA హ్యాండిల్‌కు సరిపోకపోతే లేదా వేడిని వెదజల్లితే నిరుపయోగం.

హీట్ సింక్ మరియు థర్మల్ ఇంటర్ఫేస్

పరీక్ష: మసాజ్ గన్ PCBAని 2800 RPM వద్ద 30 నిమిషాల పాటు అమలు చేయండి. MOSFET కేస్ ఉష్ణోగ్రత తప్పనిసరిగా 85°C కంటే తక్కువగా ఉండాలి.

వైర్ హార్నెస్ మరియు కనెక్టర్ స్ట్రెయిన్ రిలీఫ్

• బ్యాటరీ తీగలు - సోల్డర్ చేసి, సిలికాన్‌తో అతికించండి (వంగుట అలసటను నివారిస్తుంది)
• మోటార్ ఫేజ్ వైర్లు - లాకింగ్ లాచ్‌తో కూడిన JST కనెక్టర్ (కనీసం 20 సైకిల్స్)
• బటన్ ఫ్లెక్స్ కేబుల్ - ZIF కనెక్టర్, 0.5 mm పిచ్, చొప్పించిన తర్వాత అతికించబడింది

ఉత్పత్తి పరీక్ష మరియు నాణ్యత నియంత్రణ

ప్రతి మసాజ్ గన్ PCBA తప్పనిసరిగా అసెంబ్లీకి ముందు ఈ ఐదు పరీక్షలలో ఉత్తీర్ణత సాధించాలి.

బర్న్-ఇన్ మరియు వైబ్రేషన్ టెస్ట్

దీని కోసం ఉత్పత్తిలో 5% నమూనా:

• 2400 RPM వద్ద 6 గంటలు - MCU సెన్సార్ ద్వారా MOSFET ఉష్ణోగ్రతను పర్యవేక్షించండి
• యాదృచ్ఛిక వైబ్రేషన్ - 5 Grms, 30 నిమిషాలు (డ్రాప్డ్ టూల్‌ను అనుకరిస్తుంది)
• ఛార్జ్-డిచ్ఛార్జ్ సైకిల్ - 3 సైకిల్స్ (రక్షణ ICని ధృవీకరిస్తుంది)

తరచుగా అడిగే ప్రశ్నలు – మసాజ్ గన్ PCBA ఉత్పత్తి గురించి సాధారణ ప్రశ్నలు

Q1: మసాజ్ గన్ PCBA శరీర ఒత్తిడిలో శక్తిని కోల్పోవడానికి కారణం ఏమిటి?

A: హై-సైడ్ MOSFETలకు గేట్ డ్రైవ్ బలం సరిపోకపోవడం ప్రాథమిక కారణం. ఒత్తిడి మోటారు లోడ్‌ను పెంచినప్పుడు, BLDC కంట్రోలర్ కరెంట్‌ని పెంచడానికి ప్రయత్నిస్తుంది. బూట్‌స్ట్రాప్ కెపాసిటర్ (ఇది హై-సైడ్ గేట్ డ్రైవర్‌కు శక్తినిస్తుంది) తక్కువ పరిమాణంలో ఉన్నట్లయితే, గేట్ వోల్టేజ్ MOSFET యొక్క థ్రెషోల్డ్ కంటే తక్కువగా పడిపోతుంది, Rds(on)ని 4 mΩ నుండి 20 mΩకి పెంచుతుంది. ఇది థర్మల్ రన్అవే లూప్‌ను సృష్టిస్తుంది:

వోల్టేజ్ డ్రాప్ → తక్కువ గేట్ డ్రైవ్ → అధిక నిరోధకత → మరింత వేడి → మరింత నిరోధకత పెరుగుదల

పరిష్కారానికి మసాజ్ గన్ PCBAలో మూడు మార్పులు అవసరం:

1. బూట్‌స్ట్రాప్ కెపాసిటర్ విలువ - కనిష్టంగా 220 nF ఉపయోగించండి (చాలా డిజైన్‌లు 47 nFని ఉపయోగిస్తాయి). గేట్ ఛార్జ్ ఆధారంగా లెక్కించండి: C_boot = (Q_g × 10) / ΔV. సాధారణ MOSFETల కోసం (Q_g = 30 nC), 220 nF సురక్షితమైన మార్జిన్‌ను అందిస్తుంది.
2. గేట్ డ్రైవర్ పీక్ కరెంట్ - 1.5A సింక్/సోర్స్ సామర్థ్యంతో డ్రైవర్‌ను ఎంచుకోండి (ఉదా., DRV8320). అధిక PWM డ్యూటీ సైకిల్స్ సమయంలో బలహీనమైన డ్రైవర్లు (0.5A) బూట్‌స్ట్రాప్ క్యాప్‌ని రీఛార్జ్ చేయలేరు.
3. బూట్‌స్ట్రాప్ డయోడ్ – అల్ట్రాఫాస్ట్ డయోడ్ (trr <50 ns) ఉపయోగించండి. స్టాండర్డ్ 1N4148 4 ns రికవరీని కలిగి ఉంది కానీ 100 mA రేటింగ్ మాత్రమే - 20 kHz PWM వద్ద నడుస్తున్న మసాజ్ గన్ PCBAకి సరిపోదు. BAS3007 (1A, 10 ns)కి మారండి.

ఈ మార్పుల తర్వాత, 15 కిలోల శరీర ఒత్తిడితో కూడా స్టాల్ కరెంట్ 22A వద్ద స్థిరంగా ఉంటుంది.

Q2: మసాజ్ గన్ PCBAలో బ్యాటరీ రక్షణ IC తప్పుడు ట్రిగ్గర్‌లను నేను ఎలా నిరోధించగలను?

A: బ్యాటరీ రక్షణ IC యొక్క ప్రస్తుత సెన్స్ లైన్‌లోకి మోటార్ కమ్యుటేషన్ శబ్దం జంటలు ఉన్నప్పుడు తప్పుడు ట్రిగ్గర్‌లు సంభవిస్తాయి. BLDC మోటార్ యొక్క ఫేజ్ స్విచింగ్ 50A వరకు 1 µs కరెంట్ స్పైక్‌లను సృష్టిస్తుంది - రక్షణ IC షార్ట్ సర్క్యూట్ నుండి వేరు చేయడానికి చాలా వేగంగా ఉంటుంది. మూడు హార్డ్‌వేర్ పరిష్కారాలు దీనిని పరిష్కరిస్తాయి:

సెన్స్ ఇన్‌పుట్‌పై తక్కువ-పాస్ ఫిల్టర్ – రక్షణ IC యొక్క CS+ పిన్ వద్ద నేరుగా RC ఫిల్టర్ (10Ω + 1 µF సిరామిక్)ను ఇన్‌స్టాల్ చేయండి. కార్నర్ ఫ్రీక్వెన్సీ = 16 kHz. ఇది సగటు కరెంట్‌ను (20–30A) దాటిపోతుంది కానీ 200 kHz కమ్యుటేషన్ స్పైక్‌లను బ్లాక్ చేస్తుంది.

సెపరేట్ సెన్స్ రెసిస్టర్ గ్రౌండ్ - షంట్ రెసిస్టర్ యొక్క నెగటివ్ టెర్మినల్ నుండి ప్రొటెక్షన్ IC యొక్క CS-పిన్ వరకు డెడికేటెడ్ కెల్విన్ ట్రేస్‌ను అమలు చేయండి. MOSFET మూల ప్రవాహాలతో ఈ మైదానాన్ని భాగస్వామ్యం చేయవద్దు. 1 mΩ షేర్డ్ ట్రేస్ కూడా 50A వద్ద 50 mV తప్పుడు సిగ్నల్‌ని ఉత్పత్తి చేస్తుంది.

ఆలస్యం టైమర్ సర్దుబాటు – రక్షణ IC యొక్క ఓవర్‌కరెంట్ ఆలస్యాన్ని 100 µsకి ప్రోగ్రామ్ చేయండి (మీ IC దీనికి మద్దతు ఇస్తుందని భావించండి). చాలా మసాజ్ గన్ PCBA డిజైన్‌లు బ్యాటరీ రిఫరెన్స్ డిజైన్‌ల నుండి 10 µs ఆలస్యాన్ని ఉపయోగిస్తాయి. కమ్యుటేషన్ స్పైక్‌లు 2–3 µs మాత్రమే ఉంటాయి. 100 µs ఆలస్యం నిజమైన షార్ట్‌లకు ప్రతిస్పందిస్తున్నప్పుడు వాటిని విస్మరిస్తుంది (>50 µs వ్యవధి).

ఓసిల్లోస్కోప్‌తో పరీక్షించండి: మోటారు గరిష్ట లోడ్‌లో నడుస్తున్నప్పుడు ప్రోబ్ CS+. స్పైక్‌లు తప్పనిసరిగా రక్షణ IC యొక్క ట్రిప్ థ్రెషోల్డ్ కంటే తక్కువగా ఉండాలి (సాధారణంగా 50A షంట్ కోసం 50 mV). స్పైక్‌లు థ్రెషోల్డ్‌ను మించి ఉంటే, ఫిల్టర్ కెపాసిటెన్స్‌ను 2.2 µFకి పెంచండి.

Q3: ఉత్పత్తిలో బహుళ మసాజ్ గన్ PCBA బోర్డులను ప్రోగ్రామింగ్ చేయడానికి సరైన విధానం ఏమిటి?

A: నాలుగు-దశల ఉత్పత్తి ప్రోగ్రామింగ్ విధానం మిక్స్-అప్‌లను నిరోధిస్తుంది మరియు ఒక్కొక్కటి ఫ్లాషింగ్‌తో పోలిస్తే ప్రోగ్రామింగ్ సమయాన్ని 75% తగ్గిస్తుంది.

దశ 1 - ప్రీ-SMT ప్రోగ్రామింగ్ (పెద్ద పరుగుల కోసం ఐచ్ఛికం)

ప్లేస్‌మెంట్‌కు ముందు బూట్‌లోడర్‌ను MCUలలోకి ఫ్లాష్ చేయడానికి గ్యాంగ్ ప్రోగ్రామర్ (ఉదా., Elnec BeeProg) ఉపయోగించండి. ఇది బాహ్య ఫ్లాష్ ఉన్న MCUలకు మాత్రమే పని చేస్తుంది (ఎక్స్‌పోజ్డ్ పిన్స్‌తో కూడిన QFN ప్యాకేజీలు). వెరిఫికేషన్‌లో విఫలమైన ఏదైనా చిప్‌ను తిరస్కరించండి - ఉంచిన బోర్డులను మళ్లీ పని చేయడం కంటే చౌకైనది.

స్టేజ్ 2 - SMT తర్వాత ఇన్-సిస్టమ్ ప్రోగ్రామింగ్

ప్రోగ్రామింగ్ పోగో పిన్ ఫిక్స్చర్‌ను ఉంచండి (6 పిన్స్: SWDIO, SWCLK, 3.3V, GND, రీసెట్, BOOT0). బహుళ-ఛానల్ ప్రోగ్రామర్‌ను ఉపయోగించండి (8 లేదా 16 బోర్డులు ఏకకాలంలో). లక్ష్య సమయం: ధృవీకరణతో సహా ఒక్కో బోర్డ్‌కు 45 సెకన్లు.

దశ 3 - అమరిక స్టేషన్ (అత్యంత క్లిష్టమైనది)

ప్రోగ్రామింగ్ తర్వాత, ఆప్టికల్ ఎన్‌కోడర్‌తో నిజమైన మసాజ్ గన్ మోటారును కలిగి ఉన్న కాలిబ్రేషన్ ఫిక్చర్‌కి బోర్డులను తరలించండి. ఫిక్చర్ ప్రతి మసాజ్ గన్ PCBAని దీని ద్వారా అమలు చేస్తుంది:

• హాల్ అమరిక (విద్యుత్ కోణాన్ని స్వయంచాలకంగా సర్దుబాటు చేస్తుంది)
• స్పీడ్ లీనియారిటీ (రికార్డ్స్ PWM vs RPM టేబుల్)
• ప్రస్తుత పరిమితి (22A ట్రిప్ వరకు లోడ్ పెరుగుతుంది)

ఈ 12 కాలిబ్రేషన్ స్థిరాంకాలను రక్షిత MCU ఫ్లాష్ సెక్టార్‌లో నిల్వ చేయండి. అమరిక లేని బోర్డులు అస్థిరమైన స్పీడ్ ర్యాంప్‌లను ఉత్పత్తి చేస్తాయి.

దశ 4 - గుర్తించదగినది

వీటిని కలిగి ఉన్న ప్రతి PCBAలో 2D డేటా మ్యాట్రిక్స్ కోడ్‌ను ప్రింట్ చేయండి:

• ఉత్పత్తి తేదీ కోడ్ (YYWW)
• క్రమాంకనం చెక్సమ్
• MOSFET లాట్ నంబర్ (ఇన్‌కమింగ్ తనిఖీ నుండి)

చివరి అసెంబ్లీ సమయంలో ఈ కోడ్‌ని స్కాన్ చేయండి. ఫీల్డ్ వైఫల్యం సంభవించినట్లయితే, మీరు నిర్దిష్ట కాంపోనెంట్ బ్యాచ్‌ని కనుగొనవచ్చు మరియు ప్రభావిత యూనిట్‌లను మాత్రమే మళ్లీ పని చేయవచ్చు.

మసాజ్ గన్ PCBA కోసం ఉత్పత్తి దిగుబడి లక్ష్యాలు

సరిగ్గా ఉత్పత్తి చేయబడిన మసాజ్ గన్ PCBA లోడ్ కింద 2800 RPMని అందిస్తుంది, 500 ms లోపు స్టాల్‌ను మూసివేస్తుంది మరియు 500 ఛార్జ్ సైకిళ్లను తట్టుకుంటుంది. ఈ విధానాన్ని అనుసరించండి, ప్రతి దశను ఆడిట్ చేయండి మరియు మీ ఉత్పత్తులు అమరికను దాటవేసే లేదా గేట్ డ్రైవ్‌ను తక్కువగా పేర్కొనే పోటీదారులను అధిగమిస్తాయి.
