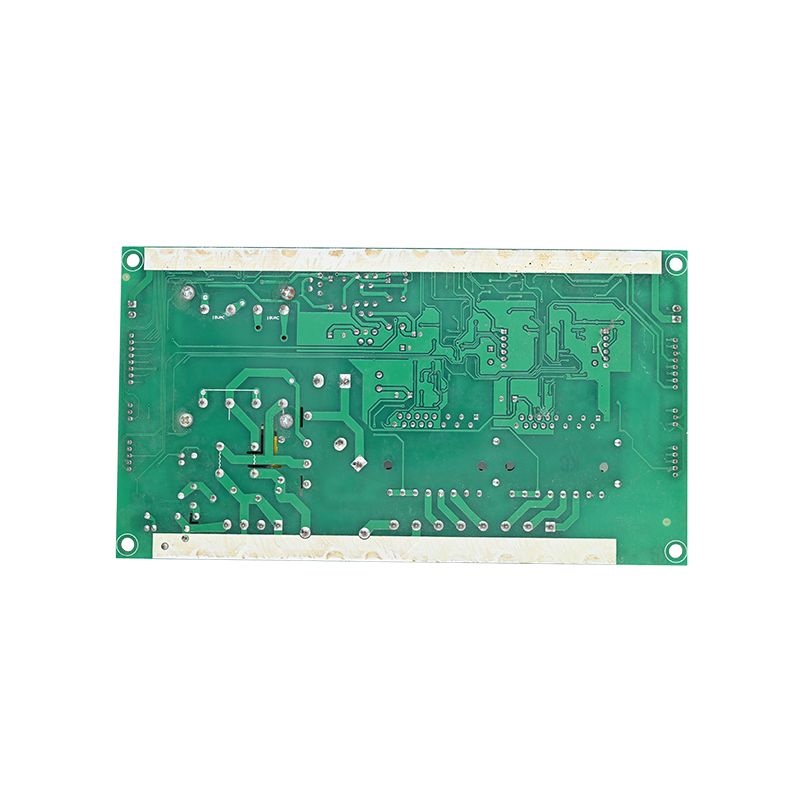

బేబీ మానిటర్ PCBA కోసం కోర్ విశ్వసనీయత అవసరాలు
విశ్వసనీయత స్పెసిఫికేషన్లతో మొదలవుతుంది. శిశువు గది పరిస్థితులను ఊహించవద్దు.
పర్యావరణ మరియు కార్యాచరణ పారామితులు
పరామితి అవసరం స్పెక్ ఎందుకు ఇది ముఖ్యం ఆపరేటింగ్ ఉష్ణోగ్రత 0°C నుండి 45°C నర్సరీ హీటర్లు మరియు ఓపెన్ కిటికీలు తేమను తట్టుకోవడం తొట్టి దగ్గర
24/7 ఆపరేషన్ కోసం పవర్ ఆర్కిటెక్చర్
పవర్ రైల్ కాంపొనెంట్ రిలయబిలిటీ ఫీచర్ థర్మల్ రెగ్యులేషన్తో కూడిన బ్యాటరీ ఛార్జర్ లీనియర్ ఛార్జర్ లిథియం ఫైర్3.3V డిజిటల్DC-DC (2 MHz స్విచింగ్)ని నిరోధిస్తుంది ఆడియో బ్యాండ్ 3.0V RFUltra-తక్కువ నాయిస్ LDO (10 µVrms) LDO (10 µVrmsతో కరెంట్తో LDO) చిన్న నుండి MCU రక్షణను పరిమితి
క్లిష్టమైన: బ్యాటరీ రక్షణ IC తర్వాత సూపర్ కెపాసిటర్ (0.47F, 5.4V)ని జోడించండి. ఇది తక్కువ బ్యాటరీ షట్డౌన్ తర్వాత 10 సెకన్ల రికార్డింగ్ని అనుమతిస్తుంది.
అధిక MTBF కోసం కాంపోనెంట్ ఎంపిక
బేబీ మానిటర్ PCBA కోసం ఫెయిల్యూర్స్ మధ్య సగటు సమయం (MTBF) 50,000 గంటల కంటే ఎక్కువగా ఉండాలి. క్రింద నిరూపితమైన ఎంపికలు ఉన్నాయి.
వైర్లెస్ చిప్సెట్ మరియు యాంటెన్నా
దీనితో చిప్సెట్ను ఎంచుకోండి:
- ఇంటిగ్రేటెడ్ PA(శిశు భద్రతా ప్రమాణాలకు అనుగుణంగా అవుట్పుట్ పవర్ ≤ +10 dBm)
- మాట్లాడటానికి ముందు వినండి(కార్డ్లెస్ ఫోన్లతో జోక్యాన్ని నివారించండి)
- ఫ్రీక్వెన్సీ హోపింగ్(40+ ఛానెల్లు)
చిప్సెట్ FamilyAdvantageDisadvantageNordic nRF52 సిరీస్ తక్కువ స్లీప్ కరెంట్ (0.5 µA)లిమిటెడ్ వీడియో బ్యాండ్విడ్త్ సిలికాన్ ల్యాబ్స్ EFR32ఆడియోలార్జర్ ప్యాకేజీ కోసం అద్భుతమైన ADC (QFN48)టెక్సాస్ ఇన్స్ట్రుమెంట్స్ CC26xx-40కి
యాంటెన్నా ఎంపిక: PCBA అంచున మెలికలు తిరిగిన విలోమ-F యాంటెన్నా (MIFA)ని ఉపయోగించండి. మెటల్ వస్తువులు (స్పీకర్ అయస్కాంతాలు, బ్యాటరీ ప్యాక్లు) నుండి 10 మిమీ క్లియరెన్స్ ఉంచండి.
ఆడియో ఇన్పుట్ మరియు ప్రాసెసింగ్
కాంపోనెంట్ స్పెసిఫికేషన్ రిలయబిలిటీ నోట్ మైక్రోఫోన్MEMS, -38 dBV సెన్సిటివిటీ డ్రూల్ రెసిస్టెన్స్ కోసం సిలికాన్ కవర్ ప్రీయాంప్లిఫైయర్ 40 dB గెయిన్, నాయిస్ <5 nV/√HzAC-0.1 Hz HPFతో జతచేయబడింది (రంబుల్ -10 నుండి రంబుల్ నుండి తొలగించండి)VOX -10 నుండి dBFSDడిజిటల్ హిస్టెరిసిస్ (3 dB) అవుట్పుట్ లీడ్స్లో స్పీకర్ ampClass-D, 1.5 W ను 8Ωఫెరైట్ బీడ్గా మార్చడాన్ని నిరోధిస్తుంది (EMIని తగ్గించండి)
ఉష్ణోగ్రత సెన్సింగ్ (క్రిటికల్ సేఫ్టీ ఫీచర్)
ఛార్జింగ్ ICకి సమీపంలో బేబీ యూనిట్ PCBAపై థర్మిస్టర్ (NTC, 25°C వద్ద 10 kΩ) ఉంచండి. ఫర్మ్వేర్ తప్పక:
- ప్రతి 30 సెకన్లకు ఉష్ణోగ్రతను నమోదు చేయండి
- 50°C వద్ద ఛార్జింగ్ని ఆపివేయండి
- 45°C వద్ద పేరెంట్ యూనిట్కి వైర్లెస్ హెచ్చరికను పంపండి

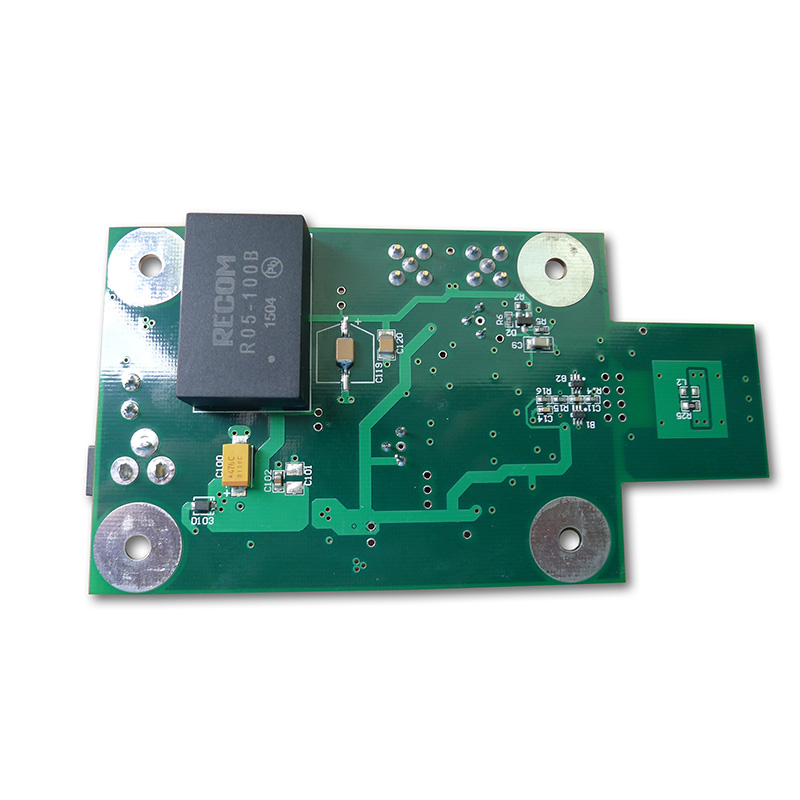

తక్కువ RF లీకేజ్ మరియు ఆడియో నాణ్యత కోసం PCB లేఅవుట్
ధ్వనించే బేబీ మానిటర్ PCBA స్టాటిక్ మరియు డ్రాపౌట్లకు కారణమవుతుంది. ఈ నియమాలను పాటించండి.
లేయర్ స్టాక్ మరియు గ్రౌండింగ్
LayerFunctionConstraintTopRF (యాంటెన్నా ఫీడ్, చిప్సెట్) గ్రౌండ్ఇన్నర్తో కూడిన కోప్లానార్ వేవ్గైడ్ 1నిరంతర గ్రౌండ్లో RF సెక్షన్ కింద చీలికలు లేవుఇన్నర్ 2పవర్ (3.3V, 1.8V) ప్రతి LDOBottomAudio కింద ఉన్న ద్వీపం, బటన్లు, LEDలు డిజిటల్ ట్రేస్లకు దూరంగా ఉంచండి
నియమం: ప్రతి పవర్ పిన్ వద్ద 0.1 µF కెపాసిటర్ ఉంచండి. తక్కువ ఇండక్టెన్స్ కోసం 0402 పరిమాణాన్ని ఉపయోగించండి.
ఆడియో గ్రౌండ్ ఐసోలేషన్
డిజిటల్ గ్రౌండ్ మరియు అనలాగ్ గ్రౌండ్ తప్పనిసరిగా కోడెక్ కింద ఒకే పాయింట్ వద్ద కలుసుకోవాలి. గ్రౌండ్ ప్లేన్ల మధ్య ఫెర్రైట్ పూసలను (100 MHz వద్ద 600Ω) ఉపయోగించండి కానీ గ్రౌండ్ లూప్లు లేవని ధృవీకరించిన తర్వాత మాత్రమే.
ఓసిల్లోస్కోప్తో తనిఖీ చేయండి: RFని ప్రసారం చేస్తున్నప్పుడు మైక్రోఫోన్ అవుట్పుట్ను పరిశీలించండి. శబ్దం 2 mV పీక్-టు-పీక్ కంటే తక్కువగా ఉండాలి.
ధృవీకరణ మరియు సర్టిఫికేషన్ చెక్లిస్ట్
ఉత్పత్తికి ముందు, ఈ ఆరు ప్రమాణాలకు వ్యతిరేకంగా ప్రతి బేబీ మానిటర్ PCBAని పరీక్షించండి.
టెస్ట్మెథడ్పాస్/ఫెయిల్ క్రైటీరియాఆడియో డ్రాప్అవుట్ 3 గోడలతో 30 మీటర్ల దూరంలో నడవండి< నిమిషానికి 3 డ్రాప్అవుట్లు>100 msబ్యాటరీ రన్టైమ్ 65 dB SPL వద్ద నిరంతర VOX> 70 గంటల పాటు 2000 mAh బ్యాటరీని ఛార్జ్ చేయండి. సహజీవనం WiFi రూటర్ పక్కన పనిచేయడం (2.4 GHz) శాశ్వత డీసెన్సిటైజేషన్ లేదు డ్రూల్ రెసిస్టెన్స్ మైక్రోఫోన్ పోర్ట్పై ఉప్పు స్ప్రే ఎండిన తర్వాత ఆడియో సాధారణ స్థితికి వస్తుంది ఓవర్-డిశ్చార్జ్ బ్యాటరీ వోల్టేజ్ 2.8VMCU RF ఆపివేయబడుతుంది, RTCని ఉంచుతుంది
తరచుగా అడిగే ప్రశ్నలు -- నమ్మకమైన బేబీ మానిటర్ PCBA గురించి సాధారణ ప్రశ్నలు
Q1: బేబీ మానిటర్ PCBA డిజైన్లలో అత్యంత సాధారణ దాచిన వైఫల్యం ఏమిటి?
జ:ఆడియో ఇన్పుట్ పాత్ దగ్గర ఉంచిన సిరామిక్ కెపాసిటర్ల నుండి మైక్రోఫోనిక్ నాయిస్. బేబీ యూనిట్ వైబ్రేట్ అయినప్పుడు (బాసినెట్ మోటార్ లేదా పడిపోయిన బొమ్మ నుండి), క్లాస్ 2 డైలెక్ట్రిక్ క్యాప్స్ (X7R, X5R) 5 mV వరకు పైజోఎలెక్ట్రిక్ వోల్టేజ్లను ఉత్పత్తి చేస్తాయి. ఇది మైక్రోఫోన్ ప్రీయాంప్లిఫైయర్లోకి జంటలు మరియు వినగల క్లిక్లు లేదా రంబ్లింగ్ను ఉత్పత్తి చేస్తుంది. పరిష్కారం రెండు రెట్లు: 1) మొదటి లాభం దశలో అన్ని ఆడియో కలపడం మరియు డీకప్లింగ్ కోసం C0G (NP0) కెపాసిటర్లను ఉపయోగించండి. 2) X7R అనివార్యమైతే, PCBAలో కెపాసిటర్ను భౌతికంగా 90 డిగ్రీలు తిప్పండి, తద్వారా మెకానికల్ ఒత్తిడి ఎలక్ట్రోడ్ దిశతో సమలేఖనం అవుతుంది. 20 Hz, 1 Grms వద్ద వైబ్రేషన్ టేబుల్తో ఎల్లప్పుడూ ధృవీకరించండి.
Q2: బ్యాటరీ కెమిస్ట్రీ ఎంపిక బేబీ మానిటర్ PCBA దీర్ఘాయువును ఎలా ప్రభావితం చేస్తుంది?
జ:మూడు కెమిస్ట్రీలు చాలా భిన్నమైన వైఫల్య రీతులను ఉత్పత్తి చేస్తాయి:
- లి-అయాన్ (18650): అత్యధిక శక్తి సాంద్రత కానీ ఖచ్చితమైన CC/CV ఛార్జింగ్ అవసరం. తప్పిపోయిన ప్రతికూల ఉష్ణోగ్రత గుణకం (NTC) సెన్సార్ థర్మల్ రన్అవేకి దారి తీస్తుంది. రక్షణ ICని కలిగి ఉన్న ప్రామాణీకరించబడిన బ్యాటరీ ప్యాక్లతో మాత్రమే ఉపయోగించండి.
- LiFePO4: సురక్షితమైనది (150°C కంటే తక్కువ థర్మల్ రన్అవే లేదు) మరియు సుదీర్ఘ చక్ర జీవితం (2000 సైకిళ్లు). అయినప్పటికీ, తక్కువ వోల్టేజ్ (3.2V నామమాత్రం) 3.3V లాజిక్ కోసం బూస్ట్ కన్వర్టర్ను డిమాండ్ చేస్తుంది, ఇది ఖర్చు మరియు అలల శబ్దాన్ని జోడిస్తుంది.
- NiMH(తక్కువ-ధర డిజైన్లు): చాలా క్షమించేవి కానీ జ్ఞాపకశక్తి ప్రభావంతో బాధపడుతున్నారు. ఇంధన గేజ్ని రీకాలిబ్రేట్ చేయడానికి PCBA తప్పనిసరిగా ప్రతి 30 చక్రాలకు ఒక డిశ్చార్జ్ సర్క్యూట్ను కలిగి ఉండాలి. ఇది లేకుండా, 6 నెలల తర్వాత రన్టైమ్ 50% పడిపోతుంది.
నమ్మకమైన బేబీ మానిటర్ PCBA కోసం, డ్యూయల్ ఓవర్-వోల్టేజ్ ప్రొటెక్షన్ (IC + PTC)తో భద్రత లేదా నాణ్యమైన Li-ion కోసం LiFePO4ని ఎంచుకోండి.
Q3: నేను ఆడియో-మాత్రమే మరియు వీడియో బేబీ మానిటర్ల కోసం ఒకే PCBA డిజైన్ని ఉపయోగించవచ్చా?
జ:లేదు, మరియు దీనిని ప్రయత్నించడం మూడు నిర్దిష్ట విశ్వసనీయత సమస్యలను పరిచయం చేస్తుంది:
- మెమరీ బ్యాండ్విడ్త్-- ఆడియో-మాత్రమే 64 kB RAM అవసరం. కంప్రెస్డ్ ఫ్రేమ్ల కోసం వీడియోకి కనీసం 2 MB అవసరం. బాహ్య RAMతో భాగస్వామ్య PCBA ESD పరీక్షలో విఫలమయ్యే దీర్ఘ జాడలను జోడిస్తుంది.
- RF విధి చక్రం-- ఆడియో 10% సమయాన్ని ప్రసారం చేస్తుంది. వీడియో 80% సమయం ప్రసారం చేస్తుంది. అదే 2.4 GHz PA వీడియో మోడ్లో వేడెక్కుతుంది, 20 నిమిషాల తర్వాత లాభం 6 dB తగ్గుతుంది. వీడియో డిజైన్ల కోసం మీకు PA కింద అర్రే ద్వారా థర్మల్ అవసరం.
- పవర్ డెలివరీ-- ఆడియో బేబీ మానిటర్ PCBA 200 mA వద్ద గరిష్ట స్థాయికి చేరుకుంటుంది. వీడియో గరిష్టంగా 600 mA వద్ద ఉంది. సన్నని పవర్ ట్రేస్లతో (0.25 మిమీ) ఒక సాధారణ PCB లేఅవుట్ కెమెరా మాడ్యూల్ను రీసెట్ చేసే వోల్టేజ్ డ్రూప్కు కారణమవుతుంది. వీడియో డిజైన్లకు 0.6 mm ట్రేస్లు లేదా ప్రత్యేక 1A బక్ కన్వర్టర్ అవసరం.
రెండు వేర్వేరు PCBAలను రూపొందించండి. ఆడియో-మాత్రమే 2-లేయర్ బోర్డ్ను ఉపయోగిస్తుంది. వీడియోకు నియంత్రిత ఇంపెడెన్స్తో 4 లేయర్లు అవసరం.

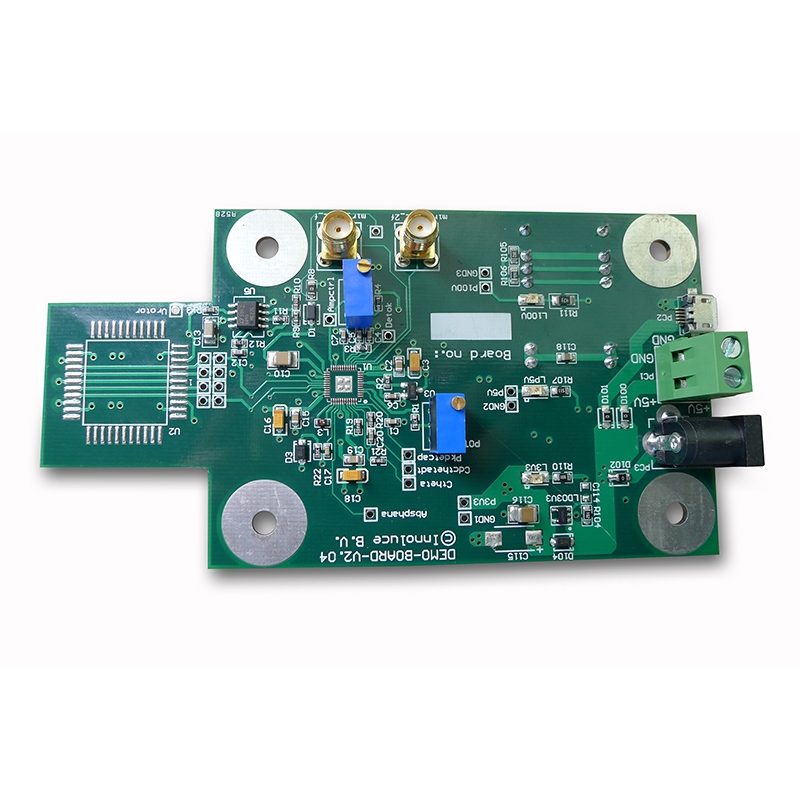

జీరో శిశు ప్రమాదం కోసం ఉత్పత్తి పరీక్ష
ప్రతి సమావేశమైన బేబీ మానిటర్ PCBA తప్పనిసరిగా ఉత్తీర్ణత సాధించాలి:
టెస్ట్ స్టేషన్ డ్యూరేషన్ రిజెక్షన్ క్రైటీరియాఆడియో లూప్బ్యాక్10 సెకన్లుTHD > 1 kHz బ్యాటరీ సిమ్యులేటర్30 సెకన్లలో 1% కరెంట్ 3.0VRF కంటే తక్కువ 50 mA > 50 mA క్రింద 3.0VRF సెన్సిటివిటీ
తుది డిజైన్ సమీక్ష చెక్లిస్ట్
అంశం నిర్ధారణ స్కీమాటిక్అన్ని ఇన్పుట్లు ESD రక్షణ (8 kV పరిచయం) BOMCపాసిటర్ వోల్టేజ్ రేటింగ్ ≥ 2× అంచనా వేయబడింది (ఉదా., 5V రైలుకు 10V) మెకానికల్ గ్రిప్ ప్రాంతాలకు సమీపంలో ఎటువంటి పొడవాటి భాగాలు (ఎత్తు > 4 మిమీ) FirmwareWatchdog టైమర్ > OX MCU నిముషాల కోసం HF MCU పార్ట్ రీసెట్ చేస్తే 15 మరియు EN 62368-1 (ఆడియో భద్రత)
నమ్మకమైన బేబీ మానిటర్ PCBA రూపకల్పన చేయడం అంటే ఖర్చు తగ్గింపు కంటే శిశు భద్రతకు ప్రాధాన్యత ఇవ్వడం. బాగా నిర్మించబడిన బోర్డు దంతాలు మరియు తంత్రాల ద్వారా నిశ్శబ్దంగా పనిచేస్తుంది. నిజమైన నర్సరీ పరిస్థితులతో పరీక్షించండి -- వైట్ నాయిస్ మెషీన్లు, డిమ్మర్ లైట్లు మరియు మైక్రోవేవ్ ఓవెన్లు. తల్లిదండ్రుల నమ్మకాన్ని సంపాదించడానికి అదొక్కటే మార్గం.
