పిసిబిఎ ప్రాసెసింగ్‌లో తప్పు విశ్లేషణ మరియు ట్రబుల్షూటింగ్

PCBA ప్రక్రియలో (ప్రింటెడ్ సర్క్యూట్ బోర్డ్ అసెంబ్లీ) ఉత్పత్తి నాణ్యత మరియు ఉత్పత్తి సామర్థ్యాన్ని నిర్ధారించడానికి ప్రాసెసింగ్, తప్పు విశ్లేషణ మరియు ట్రబుల్షూటింగ్ కీలకమైన లింకులు. లోపాలను క్రమపద్ధతిలో గుర్తించడం మరియు పరిష్కరించడం ద్వారా, ఉత్పత్తి విశ్వసనీయతను మెరుగుపరచవచ్చు మరియు ఉత్పత్తి ఖర్చులను తగ్గించవచ్చు. ఈ వ్యాసం ఉత్పత్తి నాణ్యత మరియు సామర్థ్యాన్ని మెరుగుపరచడంలో కంపెనీలకు సహాయపడటానికి పిసిబిఎ ప్రాసెసింగ్‌లో సాధారణ తప్పు రకాలు, విశ్లేషణ పద్ధతులు మరియు ట్రబుల్షూటింగ్ వ్యూహాలను అన్వేషిస్తుంది.

సాధారణ లోపం రకాలు

1. టంకం లోపాలు

కోల్డ్ టంకం, కోల్డ్ టంకం, టంకము వంతెనలు మరియు తప్పిపోయిన టంకము జాయింట్లతో సహా పిసిబిఎ ప్రాసెసింగ్‌లో టంకం లోపాలు చాలా సాధారణ సమస్యలు. కోల్డ్ టంకం టంకము జాయింట్ల యొక్క పేలవమైన పరిచయంగా వ్యక్తమవుతుంది, దీని ఫలితంగా అస్థిర విద్యుత్ సిగ్నల్ ట్రాన్స్మిషన్ వస్తుంది; టంకము వంతెనలు అనుసంధానించబడని ప్రాంతాలకు ప్రవహించే టంకమును సూచిస్తాయి, షార్ట్ సర్క్యూట్ ఏర్పడతాయి; తప్పిపోయిన టంకము కీళ్ళు పూర్తిగా ఏర్పడని టంకము కీళ్ళను సూచిస్తాయి, ఫలితంగా ఓపెన్ సర్క్యూట్ సమస్యలు.

2. సర్క్యూట్ బోర్డ్ యొక్క ఓపెన్ సర్క్యూట్

ఓపెన్ సర్క్యూట్ సమస్యలు సర్క్యూట్ బోర్డ్‌లోని కొన్ని పంక్తులు లేదా టంకము కీళ్ళు నమ్మదగిన విద్యుత్ కనెక్షన్‌ను ఏర్పరచవు అనే వాస్తవాన్ని సూచిస్తాయి. సాధారణ కారణాలు పేలవమైన టంకం, దెబ్బతిన్న పిసిబి ఉపరితలాలు మరియు డిజైన్ లోపాలు.

3. షార్ట్ సర్క్యూట్ సమస్యలు

షార్ట్ సర్క్యూట్ సమస్యలు సర్క్యూట్ బోర్డ్‌లోని రెండు లేదా అంతకంటే ఎక్కువ సర్క్యూట్ భాగాల యొక్క ప్రమాదవశాత్తు పరిచయాన్ని సూచిస్తాయి, అవి కనెక్ట్ చేయకూడదు, ఫలితంగా అసాధారణమైన ప్రస్తుత ప్రవాహం వస్తుంది, ఇది సర్క్యూట్ బోర్డ్ లేదా భాగాలను దెబ్బతీస్తుంది. సాధారణ కారణాలలో టంకము ఓవర్ఫ్లో, రాగి వైర్ షార్టింగ్ లేదా కలుషితాల వల్ల ప్రమాదవశాత్తు పరిచయం ఉన్నాయి.

వైఫల్య విశ్లేషణ పద్ధతి

1. దృశ్య తనిఖీ

దృశ్య తనిఖీ కోసం మైక్రోస్కోప్ లేదా హై-మాగ్నిఫికేషన్ కెమెరాను ఉపయోగించడం వల్ల సోల్డర్ ఉమ్మడి లోపాలు, ఓపెన్ సర్క్యూట్లు మరియు షార్ట్ సర్క్యూట్లను గుర్తించవచ్చు. సర్క్యూట్ బోర్డు యొక్క వివరణాత్మక దృశ్య తనిఖీ స్పష్టమైన లోపాలను త్వరగా గుర్తించగలదు.

టంకము కీళ్ళను తనిఖీ చేయండి: తప్పుడు టంకము ఉమ్మడి లేదా కోల్డ్ టంకము ఉమ్మడి ఉందో లేదో ధృవీకరించడానికి టంకము కీళ్ల ఆకారం మరియు కనెక్షన్ స్థితిని గమనించండి.

సర్క్యూట్‌ను తనిఖీ చేయండి: సర్క్యూట్ బోర్డ్‌లోని సర్క్యూట్ చెక్కుచెదరకుండా ఉందా మరియు ఓపెన్ సర్క్యూట్ లేదా షార్ట్ సర్క్యూట్ ఉందా అని తనిఖీ చేయండి.

అమలు వ్యూహం: దృశ్య తనిఖీలను క్రమం తప్పకుండా చేయండి, సమస్యలను కనుగొనండి మరియు రికార్డ్ చేయండి మరియు సమయం లో మరమ్మత్తు చర్యలు తీసుకోండి.

2. ఎలక్ట్రికల్ టెస్టింగ్

విద్యుత్ పరీక్షలో ఫంక్షనల్ టెస్టింగ్, కంటిన్యూటీ టెస్టింగ్ మరియు ఇన్సులేషన్ టెస్టింగ్ ఉన్నాయి, ఇవి సర్క్యూట్ బోర్డ్ యొక్క వాస్తవ పని స్థితి మరియు విద్యుత్ కనెక్షన్‌ను గుర్తించగలవు.

ఫంక్షనల్ టెస్టింగ్: డిజైన్ అవసరాలకు అనుగుణంగా సర్క్యూట్ బోర్డు సరిగ్గా పనిచేస్తుందో లేదో ధృవీకరించడానికి అసెంబ్లీ తర్వాత ఫంక్షనల్ టెస్టింగ్ చేయండి.

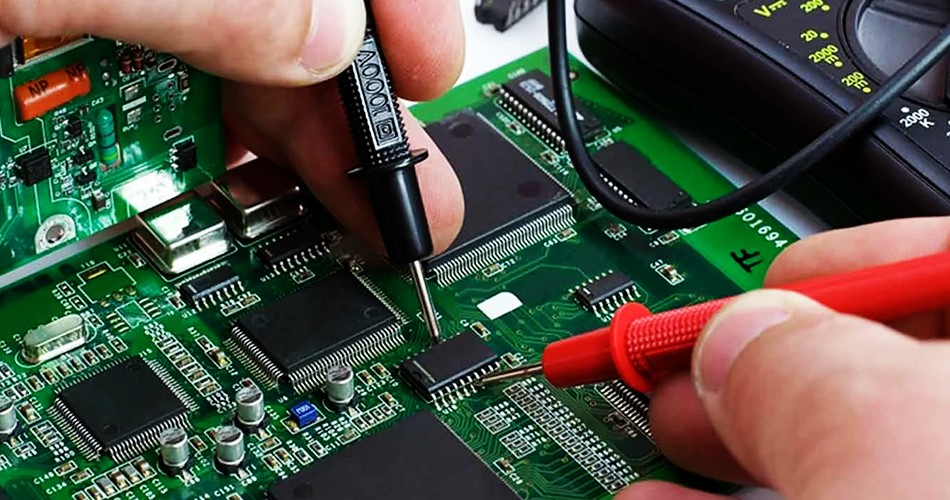

కొనసాగింపు పరీక్ష: ఓపెన్ సర్క్యూట్ సమస్య ఉందో లేదో తనిఖీ చేయడానికి సర్క్యూట్ బోర్డు యొక్క వివిధ కనెక్షన్ పాయింట్లను పరీక్షించడానికి మల్టీమీటర్ ఉపయోగించండి.

ఇన్సులేషన్ పరీక్ష: సర్క్యూట్ బోర్డు యొక్క వివిధ భాగాలలో ప్రమాదవశాత్తు షార్ట్ సర్క్యూట్ లేదని నిర్ధారించడానికి సర్క్యూట్ బోర్డు యొక్క ఇన్సులేషన్ పనితీరును పరీక్షించండి.

అమలు వ్యూహం: సమస్యలను సకాలంలో గుర్తించడానికి మరియు పరిష్కరించడానికి ఉత్పత్తి సమయంలో మరియు తరువాత క్రమబద్ధమైన విద్యుత్ పరీక్షను నిర్వహించండి.

3. ఎక్స్-రే తనిఖీ

ఎక్స్-రే తనిఖీ అనేది దాచిన లోపాలను గుర్తించడానికి ఒక ప్రభావవంతమైన పద్ధతి, ప్రత్యేకించి BGA (బాల్ గ్రిడ్ అర్రే) వంటి నేరుగా గమనించడం అంత సులభం కాని టంకము ఉమ్మడి సమస్యలను గుర్తించడానికి.

సోల్డర్ జాయింట్లను తనిఖీ చేయండి: కోల్డ్ టంకము కీళ్ళు లేదా టంకము వంతెనలు ఉన్నాయో లేదో నిర్ధారించడానికి ఎక్స్-రే తనిఖీ ద్వారా BGA టంకము కీళ్ల టంకం నాణ్యతను తనిఖీ చేయండి.

అంతర్గత నిర్మాణాన్ని గుర్తించండి: సాధ్యమయ్యే షార్ట్ సర్క్యూట్లు లేదా ఓపెన్ సర్క్యూట్లను గుర్తించడానికి పిసిబి యొక్క అంతర్గత నిర్మాణాన్ని తనిఖీ చేయండి.

అమలు వ్యూహం: టంకం నాణ్యతను నిర్ధారించడానికి రెగ్యులర్ మరియు గుర్తించడానికి అంతర్గత తనిఖీలను నిర్వహించడానికి ఎక్స్-రే తనిఖీ పరికరాలను కాన్ఫిగర్ చేయండి.

ట్రబుల్షూటింగ్ వ్యూహం

1. తిరిగి సైనికులు

కోల్డ్ టంకము కీళ్ళు, కోల్డ్ టంకము కీళ్ళు మరియు తప్పిపోయిన టంకము జాయింట్లు వంటి టంకం లోపాల కోసం, మరమ్మత్తు కోసం సాధారణంగా తిరిగి అమ్మడం అవసరం. టంకం ప్రక్రియ యొక్క ఖచ్చితత్వాన్ని నిర్ధారించుకోండి మరియు మంచి టంకం ఫలితాలను పొందడానికి టంకం పారామితులను సర్దుబాటు చేయండి.

ఉపరితలాన్ని శుభ్రం చేయండి: ఆక్సైడ్లు మరియు కలుషితాలను తొలగించడానికి తిరిగి అమ్మే ముందు టంకం ఉపరితలాన్ని శుభ్రం చేయండి.

టంకం పారామితులను సర్దుబాటు చేయండి: టంకం నాణ్యతను నిర్ధారించడానికి టంకం అవసరాల ప్రకారం ఉష్ణోగ్రత, సమయం మరియు టంకము మొత్తాన్ని సర్దుబాటు చేయండి.

అమలు వ్యూహం: టంకం లోపాల కోసం, టంకం నాణ్యత ప్రమాణాలకు అనుగుణంగా ఉండేలా టంకము జాయింట్లను తిరిగి వెల్డింగ్ చేసి తనిఖీ చేయండి.

2. దెబ్బతిన్న భాగాలను మార్చండి

ఓపెన్ సర్క్యూట్లు మరియు షార్ట్ సర్క్యూట్లు వంటి భాగం నష్టం వల్ల కలిగే సమస్యల కోసం, దెబ్బతిన్న భాగాలను భర్తీ చేయడం సాధారణంగా అవసరం. భర్తీ చేయబడిన భాగాలు డిజైన్ అవసరాలను తీర్చగలవని మరియు టంకం చేసేలా చూసుకోండి.

దెబ్బతిన్న భాగాలను గుర్తించండి: ఎలక్ట్రికల్ టెస్టింగ్ మరియు దృశ్య తనిఖీ ద్వారా దెబ్బతిన్న భాగాలను గుర్తించండి.

భర్తీ చేయండి: దెబ్బతిన్న భాగాలను భర్తీ చేయండి మరియు తిరిగి వెల్డింగ్ చేయండి మరియు ఫంక్షనల్ టెస్టింగ్ చేయండి.

అమలు వ్యూహం: దెబ్బతిన్న భాగాలను భర్తీ చేయండి మరియు కొత్త భాగాల నాణ్యత అవసరాలకు అనుగుణంగా ఉండేలా చూసుకోండి.

3. పిసిబి సబ్‌స్ట్రేట్‌ను రిపేర్ చేయండి

పగుళ్లు లేదా ఇంటర్లేయర్ పీలింగ్ వంటి పిసిబి సబ్‌స్ట్రేట్ నష్టం సమస్యల కోసం, సర్క్యూట్ మరమ్మత్తు మరియు సబ్‌స్ట్రేట్ ఉపబల వంటి పిసిబి మరమ్మతు సాంకేతికతలను ఉపయోగించవచ్చు.

మరమ్మతు సర్క్యూట్లు: దెబ్బతిన్న సర్క్యూట్లను రిపేర్ చేయడానికి వాహక జిగురు లేదా వాహక తీగను ఉపయోగించండి.

ఉపరితలాలను బలోపేతం చేయండి: భౌతిక నష్టం ప్రమాదాన్ని తగ్గించడానికి ఉపరితలాన్ని బలోపేతం చేయండి.

అమలు వ్యూహం: పిసిబి సబ్‌స్ట్రేట్‌లను రిపేర్ చేయండి మరియు మరమ్మతులు చేయబడిన ఉపరితలాలు వినియోగ అవసరాలను తీర్చగలవని నిర్ధారించుకోండి.

సారాంశం

ఇన్పిసిబిఎ ప్రాసెసింగ్, తప్పు విశ్లేషణ మరియు ట్రబుల్షూటింగ్ ఉత్పత్తి నాణ్యతను నిర్ధారించడానికి కీలకమైన లింకులు. సాధారణ లోపం రకాలను గుర్తించడం ద్వారా, క్రమబద్ధమైన తప్పు విశ్లేషణ పద్ధతులు మరియు సమర్థవంతమైన ట్రబుల్షూటింగ్ వ్యూహాల ద్వారా, ఉత్పత్తుల దిగుబడి రేటును మెరుగుపరచవచ్చు మరియు ఉత్పత్తి ఖర్చులను తగ్గించవచ్చు. రెగ్యులర్ విజువల్ ఇన్స్పెక్షన్, ఎలక్ట్రికల్ టెస్టింగ్ మరియు ఎక్స్-రే తనిఖీ సమస్యలను సకాలంలో కనుగొనడం మరియు పరిష్కరించడం ద్వారా ఉత్పత్తి నాణ్యత మరియు కార్పొరేట్ పోటీతత్వాన్ని మెరుగుపరచడంలో సహాయపడతాయి.
