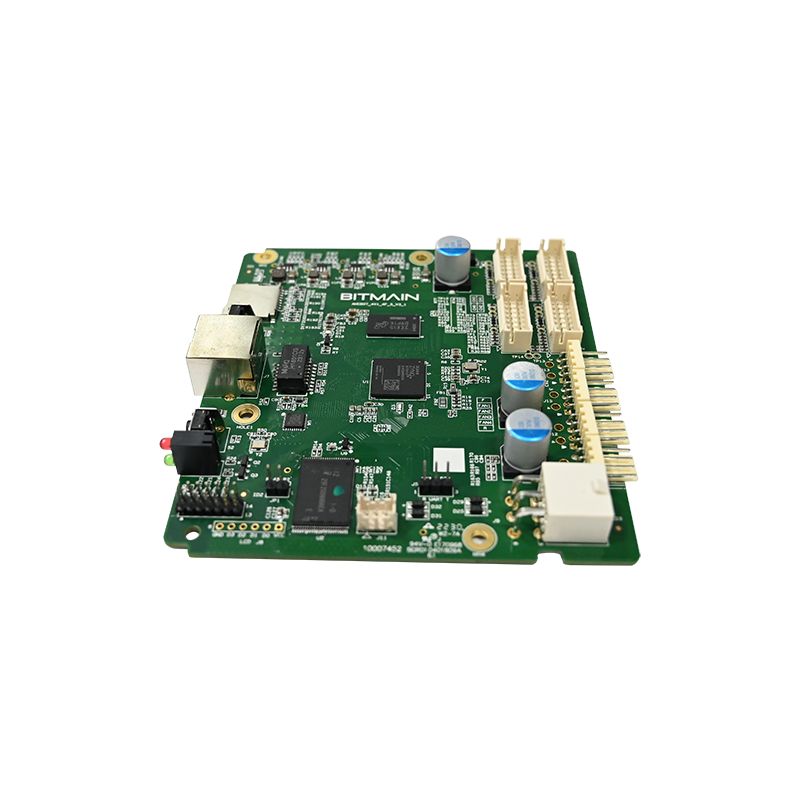

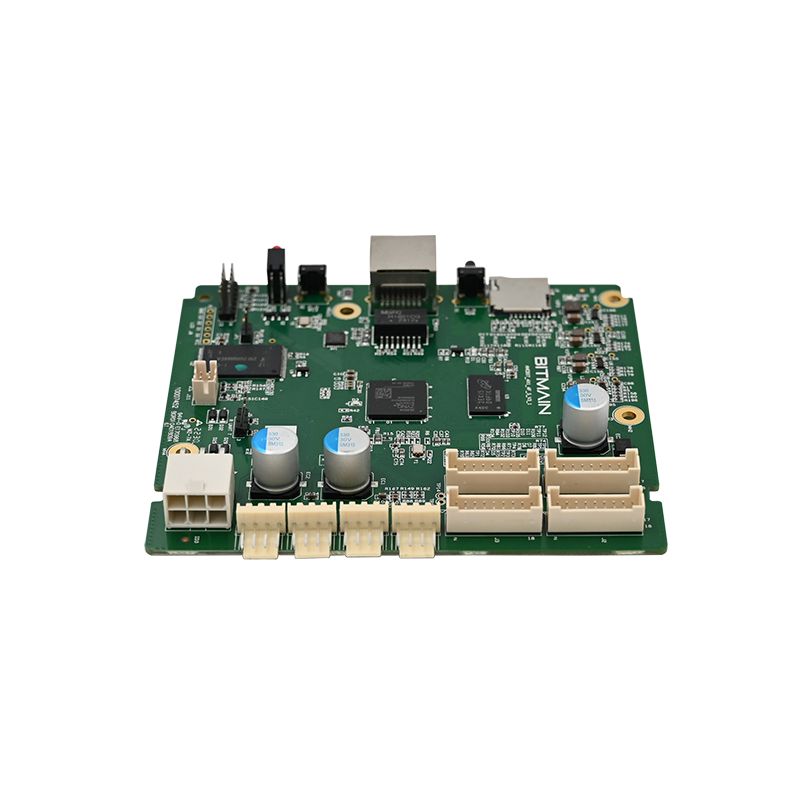

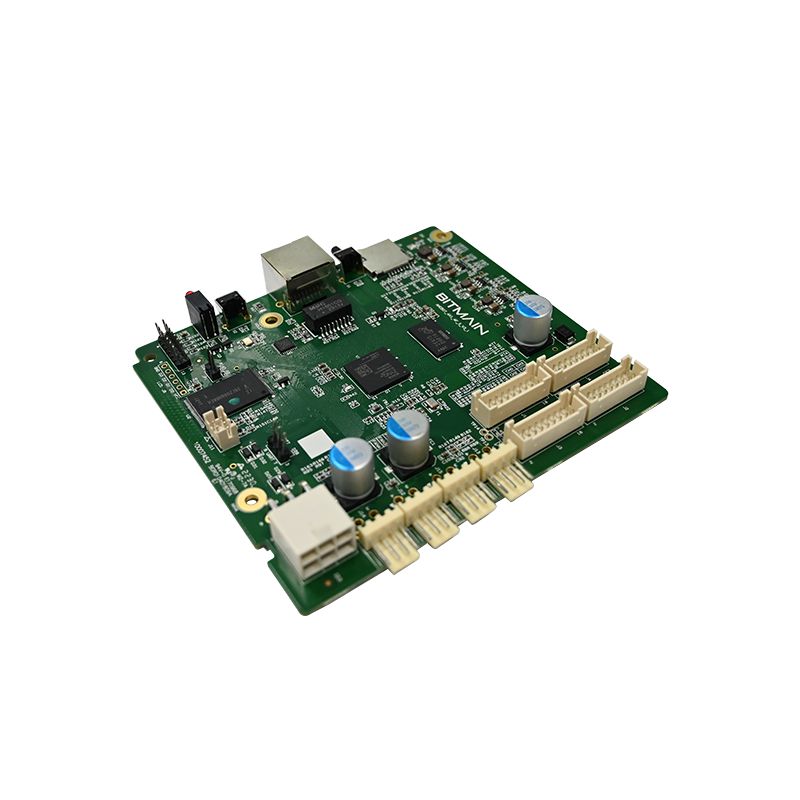

మోషన్ సెన్సార్ PCBA

మోషన్ సెన్సార్ PCBA అంటే ఏమిటి?

మోషన్ సెన్సార్ PCBA అనేది ఇన్‌ఫ్రారెడ్, మైక్రోవేవ్ లేదా అల్ట్రాసోనిక్ ట్రాన్స్‌డ్యూసర్‌లను ఉపయోగించి కదలికను గుర్తించడానికి ప్రత్యేకంగా రూపొందించబడిన ప్రింటెడ్ సర్క్యూట్ బోర్డ్ అసెంబ్లీ. సాధారణ-ప్రయోజన PCBA వలె కాకుండా, మోషన్ సెన్సార్ బోర్డ్‌లకు తక్కువ శక్తి వినియోగం, నిద్ర నుండి వేగవంతమైన ప్రతిస్పందన మరియు తప్పుడు ట్రిగ్గర్‌లను నివారించడానికి నాయిస్ ఫిల్టరింగ్ అవసరం.

ఇంజనీర్లు మూడు పారామితుల ఆధారంగా మోషన్ సెన్సార్ PCBAని ఎంచుకుంటారు: గుర్తింపు పరిధి, అవుట్‌పుట్ సిగ్నల్ రకం మరియు ఆపరేటింగ్ కరెంట్. తప్పు ఎంపిక తరచుగా తప్పుడు అలారాలు లేదా మిస్ డిటెక్షన్‌లకు దారి తీస్తుంది.

మోషన్ సెన్సార్ PCBA యొక్క ప్రధాన భాగాలు

ప్రతి మోషన్ సెన్సార్ PCBA ఈ ఐదు ఫంక్షనల్ బ్లాక్‌లను కలిగి ఉంటుంది:

· సెన్సార్ మూలకం – PIR (పైరోఎలెక్ట్రిక్), మైక్రోవేవ్ డాప్లర్ లేదా అల్ట్రాసోనిక్ ట్రాన్స్‌డ్యూసర్

· అనలాగ్ ఫ్రంట్ ఎండ్ – బ్యాండ్‌పాస్ ఫిల్టర్‌తో కూడిన ఆపరేషనల్ యాంప్లిఫైయర్

· కంపారిటర్ – హిస్టెరిసిస్‌తో థ్రెషోల్డ్ డిటెక్టర్

· టైమింగ్ లాజిక్ – సర్దుబాటు చేయగల హోల్డ్ సమయం మరియు లాకౌట్ వ్యవధి

· అవుట్‌పుట్ దశ – రిలే, ట్రాన్సిస్టర్ లేదా లాజిక్-స్థాయి సిగ్నల్

సాధారణ అప్లికేషన్లు

ఈ మోషన్ సెన్సార్ PCBA యొక్క వివరణాత్మక సాంకేతిక పారామితులు

కింది స్పెసిఫికేషన్‌లు వాణిజ్య మరియు నివాస భద్రతా ఉత్పత్తులలో ఉపయోగించే సాధారణ అధిక-పనితీరు గల మోషన్ సెన్సార్ PCBAని సూచిస్తాయి.

ఎలక్ట్రికల్ లక్షణాలు

గుర్తింపు పనితీరు

భౌతిక మరియు పర్యావరణ లక్షణాలు

· బోర్డ్ కొలతలు – 32mm x 28mm (ప్రామాణికం) లేదా అనుకూలం

· మౌంటింగ్ రంధ్రాలు – రెండు 3 మిమీ వ్యాసం, 25 మిమీ మధ్య నుండి మధ్యలో

· ఆపరేటింగ్ ఉష్ణోగ్రత – -20°C నుండి +70°C

· నిల్వ ఉష్ణోగ్రత – -40°C నుండి +85°C

·  తేమను తట్టుకునే సామర్థ్యం – 95% RH నాన్-కండెన్సింగ్

· కన్ఫార్మల్ పూత – ఐచ్ఛికం (బయట లేదా తేమతో కూడిన ఉపయోగం కోసం)

సర్దుబాటు చేయగల సెట్టింగ్‌లు (DIP స్విచ్ లేదా జంపర్)

చాలా మోషన్ సెన్సార్ PCBA డిజైన్‌లు వినియోగదారు-కాన్ఫిగర్ చేయగల పారామితులను కలిగి ఉంటాయి:

ఈ మోషన్ సెన్సార్ PCBA పోటీ డిజైన్‌లతో ఎలా పోలుస్తుంది

అన్ని మోషన్ సెన్సార్ PCBA బోర్డులు వాస్తవ-ప్రపంచ పరిస్థితులలో సమానంగా పని చేయవు. దిగువ పట్టిక క్లిష్టమైన తేడాలను చూపుతుంది.

మోషన్ సెన్సార్ PCBA FAQ – ఇంజనీరింగ్ సమాధానాలు

ఈ మూడు ప్రశ్నలను హార్డ్‌వేర్ ఇంజనీర్లు, ఇంటిగ్రేటర్‌లు మరియు మోషన్ సెన్సార్ PCBA సొల్యూషన్‌లను మూల్యాంకనం చేసే ప్రొక్యూర్‌మెంట్ నిపుణులు వారానికోసారి అడుగుతారు.

ప్రశ్న 1: PIR, మైక్రోవేవ్ మరియు డ్యూయల్-టెక్ మోషన్ సెన్సార్ PCBA డిజైన్‌ల మధ్య తేడా ఏమిటి - మరియు నేను దేనిని ఎంచుకోవాలి?

సమాధానం: PIR (నిష్క్రియ పరారుణ) మోషన్ సెన్సార్ PCBA కదిలే వస్తువుల నుండి వచ్చే ఇన్‌ఫ్రారెడ్ రేడియేషన్‌లో మార్పులను గుర్తిస్తుంది. ఇది చాలా తక్కువ శక్తిని వినియోగిస్తుంది (15-30µA స్టాండ్‌బై) కానీ ఉష్ణోగ్రత ప్రవణతలకు సున్నితంగా ఉంటుంది మరియు HVAC వెంట్‌లు లేదా సూర్యకాంతి నుండి తప్పుగా ప్రేరేపిస్తుంది. మైక్రోవేవ్ మోషన్ సెన్సార్ PCBA తక్కువ-పవర్ RF (సాధారణంగా 5.8GHz లేదా 10.525GHz) విడుదల చేస్తుంది మరియు డాప్లర్ షిఫ్ట్‌ని కొలుస్తుంది. ఇది ప్లాస్టిక్ ఎన్‌క్లోజర్‌ల ద్వారా గుర్తిస్తుంది మరియు ఉష్ణోగ్రతను విస్మరిస్తుంది, కానీ అధిక కరెంట్ (15-25mA) వినియోగిస్తుంది మరియు గోడలలోకి చొచ్చుకుపోతుంది, దీని వలన ప్రక్కనే ఉన్న గదుల నుండి తప్పుగా గుర్తించబడుతుంది. డ్యూయల్-టెక్ మోషన్ సెన్సార్ PCBA PIR మరియు మైక్రోవేవ్ సెన్సార్‌లు రెండింటినీ కలిగి ఉంటుంది మరియు రెండూ చలనాన్ని గుర్తించినప్పుడు మాత్రమే ట్రిగ్గర్ చేస్తుంది. ఇది దాదాపు అన్ని తప్పుడు అలారాలను తొలగిస్తుంది కానీ ధర మరియు స్టాండ్‌బై కరెంట్ (2-5mA) పెరుగుతుంది. ఎంపిక గైడ్: బ్యాటరీతో నడిచే అవుట్‌డోర్ లైట్ల కోసం, PIR-మాత్రమే ఎంచుకోండి. తప్పుడు ట్రిగ్గర్‌లు ఆమోదయోగ్యం కాని ఇండోర్ ఆక్యుపెన్సీ గుర్తింపు కోసం, డ్యూయల్-టెక్‌ని ఎంచుకోండి. ఆటోమేటిక్ డోర్‌ల కోసం పవర్ వినియోగం కంటే వేగం ఎక్కువగా ఉంటుంది, మైక్రోవేవ్-మాత్రమే ఎంచుకోండి. చాలా వాణిజ్య భద్రతా చలన సెన్సార్ PCBA డిజైన్‌లు అధునాతన సిగ్నల్ ఫిల్టరింగ్‌తో PIRని ఖర్చు, శక్తి మరియు విశ్వసనీయత యొక్క ఉత్తమ బ్యాలెన్స్‌గా ఉపయోగిస్తాయి.

ప్రశ్న 2: ఈ మోషన్ సెన్సార్ PCBAలో గుర్తించే పరిధిని ఎలా సర్దుబాటు చేయాలి మరియు సమయాన్ని హోల్డ్ చేయాలి మరియు దాని ఎన్‌క్లోజర్ నుండి బోర్డ్‌ను తీసివేయకుండా ఈ సెట్టింగ్‌లను మార్చవచ్చా?

సమాధానం: ఈ మోషన్ సెన్సార్ PCBA మూడు సర్దుబాటు పద్ధతులను అందిస్తుంది. ముందుగా, ఆన్‌బోర్డ్ పొటెన్షియోమీటర్‌లు: "SENS" (సున్నితత్వం) అని లేబుల్ చేయబడిన ఒకటి గుర్తింపు పరిధిని 3 మీటర్ల (పూర్తిగా అపసవ్య దిశలో) నుండి 12 మీటర్ల వరకు (పూర్తి సవ్యదిశలో) సర్దుబాటు చేస్తుంది. "TIME" అని లేబుల్ చేయబడిన రెండవది హోల్డ్ సమయాన్ని 5 సెకన్ల నుండి 10 నిమిషాల వరకు సర్దుబాటు చేస్తుంది. రెండవది, DIP స్విచ్‌లు: చాలా బోర్డులు హోల్డ్ టైమ్, లైట్ థ్రెషోల్డ్ మరియు అవుట్‌పుట్ ధ్రువణత యొక్క ముతక సెట్టింగ్‌ల కోసం 4-స్థాన స్విచ్‌ని కలిగి ఉంటాయి. మూడవది, రిమోట్ సర్దుబాటు కోసం, కొన్ని మోషన్ సెన్సార్ PCBA డిజైన్‌లు బాహ్య పొటెన్షియోమీటర్‌లు లేదా 0-10V నియంత్రణ సంకేతాలను అంగీకరించే డిజిటల్ ఇన్‌పుట్‌ను కలిగి ఉంటాయి. ఎన్‌క్లోజర్‌ను తెరవకుండా సర్దుబాట్ల కోసం, రిమోట్ కంట్రోల్ రిసీవర్ (38kHz IR లేదా 433MHz RF)తో మోషన్ సెన్సార్ PCBAని పేర్కొనండి - ఇది BOM ధరకు సుమారు $1.50 జోడిస్తుంది. రిమోట్ సర్దుబాటు లేకుండా, మీరు తప్పనిసరిగా ఎన్‌క్లోజర్‌ను తెరిచి, పొటెన్షియోమీటర్‌లను తిప్పడానికి చిన్న స్క్రూడ్రైవర్‌ని ఉపయోగించాలి. దాని చివరి స్థానంలో మౌంట్ చేసిన తర్వాత ఎల్లప్పుడూ సున్నితత్వాన్ని సర్దుబాటు చేయండి, ఎందుకంటే చుట్టుపక్కల గోడలు మరియు నేల పదార్థం గుర్తింపు పరిధిని ప్రభావితం చేస్తుంది. 50% వద్ద సున్నితత్వంతో ప్రారంభించండి మరియు కవరేజ్ ఖాళీలు ఉన్నట్లయితే మాత్రమే పెంచండి.

ప్రశ్న 3: ఈ మోషన్ సెన్సార్ PCBA కోసం సాధారణ తప్పుడు ట్రిగ్గర్ రేట్ ఏమిటి మరియు ఉష్ణోగ్రత పరిహారం తప్పుడు అలారాలను ఎలా తగ్గిస్తుంది?

సమాధానం: సరిగ్గా ఇన్‌స్టాల్ చేయబడిన అప్లికేషన్‌లో (లెన్స్‌పై నేరుగా సూర్యరశ్మి ఉండదు, 2 మీటర్లలోపు హీట్ వెంట్స్ లేవు, కదిలే ట్రాఫిక్‌ను ప్రతిబింబించే పెద్ద గాజు కిటికీలు లేవు), ఈ మోషన్ సెన్సార్ PCBA ప్రతి 200 డిటెక్షన్‌లకు ఒక ఈవెంట్ కంటే తక్కువ తప్పుడు ట్రిగ్గర్ రేట్‌ను సాధిస్తుంది. ఉష్ణోగ్రత పరిహారం లేకుండా, పరిసర ఉష్ణోగ్రత మానవ చర్మ ఉష్ణోగ్రత (సుమారు 37°C లేదా 98°F)కి చేరుకున్నప్పుడు PIR మోషన్ సెన్సార్ PCBA తప్పుడు-ప్రేరేపిస్తుంది. 30°C గది ఉష్ణోగ్రత వద్ద, సిగ్నల్-టు-నాయిస్ నిష్పత్తి 20°Cతో పోలిస్తే 60% తగ్గుతుంది. ఈ మోషన్ సెన్సార్ PCBA పరిహార సర్క్యూట్‌కు అనుసంధానించబడిన ఆన్‌బోర్డ్ థర్మిస్టర్‌ను కలిగి ఉంటుంది, ఇది 25°C కంటే ప్రతి 1°C పెరుగుదలకు 2.5% లాభం పెరుగుతుంది. 35°C వద్ద, లాభం 25°C కంటే 25% ఎక్కువగా ఉంటుంది, గుర్తింపు సున్నితత్వాన్ని పునరుద్ధరిస్తుంది. కోల్డ్ డ్రాఫ్ట్‌ల నుండి తప్పుడు ట్రిగ్గర్‌లను నిరోధించడానికి పరిహారం తక్కువ ఉష్ణోగ్రతల వద్ద (10°C కంటే తక్కువ) లాభాలను కూడా తగ్గిస్తుంది. మధ్యప్రాచ్య వాతావరణాలలో మోషన్ సెన్సార్ PCBA ఇన్‌స్టాలేషన్‌ల నుండి ఫీల్డ్ డేటా (అవుట్‌డోర్ ఉష్ణోగ్రతలు 45°Cకి చేరుకుంటాయి) ఉష్ణోగ్రత పరిహారాన్ని ఎనేబుల్ చేసినప్పుడు మరియు డిసేబుల్ చేయబడినప్పుడు ఇబ్బంది అలారాలలో 78% తగ్గింపును చూపుతుంది. ఎల్లప్పుడూ అవుట్‌డోర్ లేదా షరతులు లేని ఇండోర్ స్పేస్‌ల కోసం పరిహారాన్ని ప్రారంభించండి.

మోషన్ సెన్సార్ PCBA కోసం ఇన్‌స్టాలేషన్ ఉత్తమ పద్ధతులు

ఉత్తమ మోషన్ సెన్సార్ PCBA కూడా తప్పుగా ఇన్‌స్టాల్ చేయబడితే పేలవంగా పని చేస్తుంది. ఈ మార్గదర్శకాలను అనుసరించండి.

మౌంటు ఎత్తు మరియు స్థానం

· సిఫార్సు చేయబడిన ఎత్తు – 1.8 నుండి 2.2 మీటర్లు (భుజం నుండి తల స్థాయి)

· 1.5 మీటర్ల దిగువన – మొండెం కదలికను కోల్పోతుంది, పెంపుడు జంతువులను మాత్రమే గుర్తిస్తుంది

· 2.5 మీటర్లకు పైబడి – గ్రౌండ్ కవరేజీ తగ్గించబడింది, నేరుగా దిగువన డెడ్ జోన్‌లను సృష్టిస్తుంది

ఈ తప్పుడు ట్రిగ్గర్ మూలాలను నివారించండి

వైరింగ్ మార్గదర్శకాలు

· అవుట్‌పుట్ సిగ్నల్ కోసం ట్విస్టెడ్ పెయిర్ 10 మీటర్ల కంటే ఎక్కువ రన్ అవుతుంది

· మోషన్ సెన్సార్ PCBA నుండి AC పవర్ వైర్‌లను కనీసం 30cm దూరంలో ఉంచండి

· ధ్వనించే లోడ్‌లను (రిలేలు, కాంటాక్టర్‌లు) మారుస్తుంటే పవర్ ఇన్‌పుట్ అంతటా 100nF కెపాసిటర్‌ని జోడించండి

ఇన్‌స్టాలేషన్‌కు ముందు మీ మోషన్ సెన్సార్ PCBAని పరీక్షిస్తోంది

బెంచ్ పరీక్ష 90% సెటప్ ఎర్రర్‌లను క్యాచ్ చేస్తుంది. ఈ క్రమాన్ని అనుసరించండి.

బెంచ్ పరీక్ష విధానం

1. పవర్‌ని వర్తింపజేయండి మరియు వార్మప్ కోసం 60 సెకన్లు వేచి ఉండండి

2. ప్రతి 10 సెకన్లకు ఒకసారి LED బ్లింక్‌లను నిర్ధారించండి (స్టాండ్‌బైని సూచిస్తుంది)

3. వీక్షణ క్షేత్రం మీదుగా 3 మీటర్ల దూరంలో నడవండి

4. LED ఆన్ చేసి, అవుట్‌పుట్ స్థితిని మారుస్తుందని ధృవీకరించండి

5. LED ఆఫ్ అయ్యే వరకు సమయాన్ని గుర్తించండి (హోల్డ్ టైమ్ సెట్టింగ్‌తో సరిపోలాలి)

6. నెమ్మదిగా క్రీప్ (0.2 మీ/సె) మరియు వేగవంతమైన పరుగు (2 మీ/సె)తో పునరావృతం చేయండి

వైఫల్యాలు మరియు కారణాలు

సారాంశం - కీలక స్పెసిఫికేషన్ల సూచన

త్వరిత సూచన కోసం, డిజైన్ మరియు సేకరణ సమయంలో ఈ స్పెసిఫికేషన్ బ్లాక్‌ని అందుబాటులో ఉంచండి.

మోషన్ సెన్సార్ PCBA – డిఫాల్ట్ కాన్ఫిగరేషన్

· వోల్టేజ్: 5-24V DC

· స్టాండ్‌బై కరెంట్: 20µA సాధారణం

· గుర్తింపు పరిధి: 8-12 మీటర్లు

· గుర్తింపు కోణం: 120 డిగ్రీలు

· హోల్డ్ సమయం: సర్దుబాటు 5సె నుండి 10నిమి

· అవుట్‌పుట్: రిలే (10A) లేదా ట్రాన్సిస్టర్ (100mA)

· ఆపరేటింగ్ ఉష్ణోగ్రత: -20°C నుండి +70°C

· సర్టిఫికేషన్‌లు: ISO9001 మరియు RoHS ప్రమాణాలకు అనుగుణంగా ఉంటాయి
