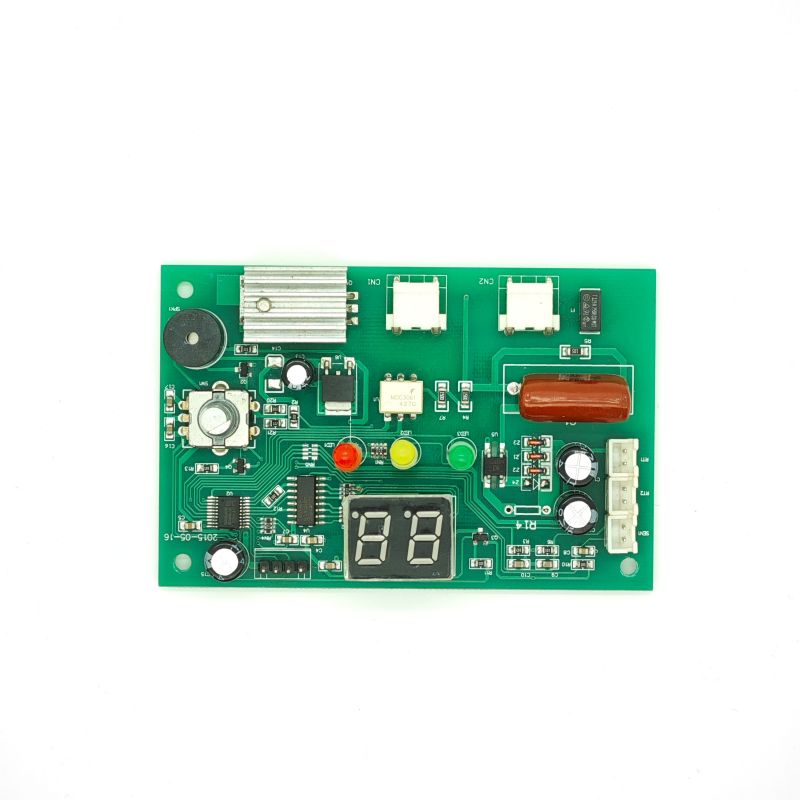

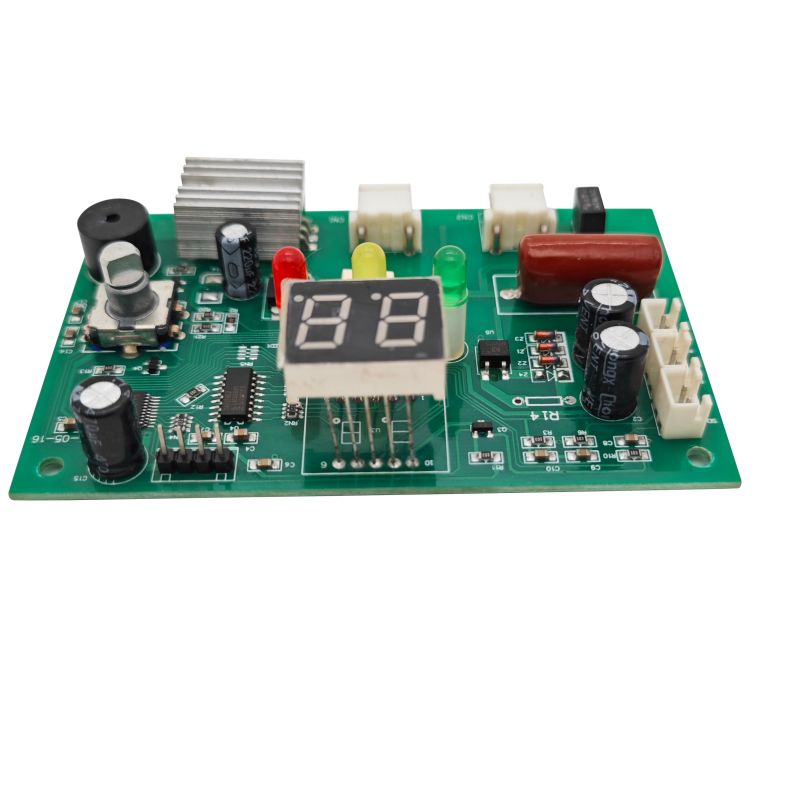

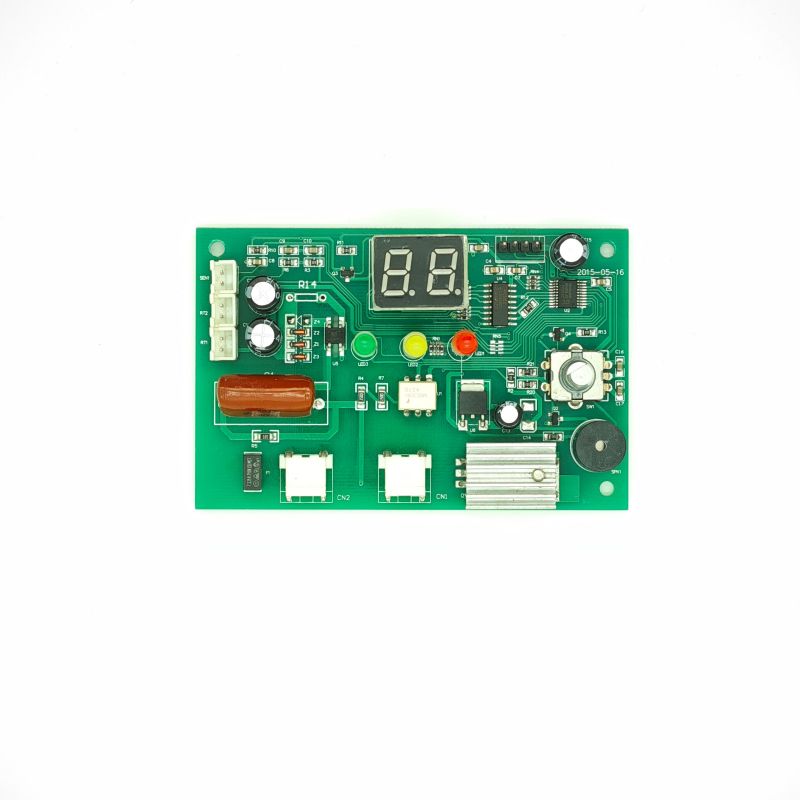

అలారం సిస్టమ్ PCBA

2008 నుండి, Unixplore Electronics చైనాలో అధిక-నాణ్యత అలారం సిస్టమ్ PCBA కోసం వన్-స్టాప్ టర్న్‌కీ తయారీ మరియు సరఫరా సేవలను అందిస్తోంది మరియు ప్రపంచం నలుమూలల నుండి వినియోగదారులతో మంచి భాగస్వామ్యాన్ని ఏర్పరుస్తుంది. మేము ISO9001:2015తో ధృవీకరించబడ్డాము మరియు IPC-610E యొక్క PCB అసెంబ్లీ ప్రమాణానికి కట్టుబడి ఉన్నాము.

మోడల్:UE-133

విచారణ పంపండి

ఉత్పత్తి వివరణ

స్మార్ట్ హోమ్ అలారం సిస్టమ్ PCBA ప్రాజెక్ట్ అంటే ఏమిటి?

Unixplore Electronics నుండి అలారం సిస్టమ్ PCBAని మీకు పరిచయం చేయడానికి మేము ఈ అవకాశాన్ని ఉపయోగించాలనుకుంటున్నాము. మా కస్టమర్‌లు మా ఉత్పత్తుల యొక్క కార్యాచరణ మరియు లక్షణాలను పూర్తిగా అర్థం చేసుకునేలా చూడడమే మా ప్రధాన లక్ష్యం. మెరుగైన భవిష్యత్తును సృష్టించడానికి ఇప్పటికే ఉన్న మరియు కొత్త కస్టమర్‌లతో సహకరించడానికి మేము ఎల్లప్పుడూ ఆసక్తిగా ఉంటాము.

PCBA (ప్రింటెడ్ సర్క్యూట్ బోర్డ్ అసెంబ్లీ) స్మార్ట్ హోమ్ అలారం సిస్టమ్ స్మార్ట్ హోమ్ అలారం సిస్టమ్‌లో ముఖ్యమైన భాగం. PCBA పూర్తి సర్క్యూట్ బోర్డ్‌ను రూపొందించడానికి టంకం మరియు ఇతర ప్రక్రియల ద్వారా ప్రింటెడ్ సర్క్యూట్ బోర్డ్‌కు వివిధ ఎలక్ట్రానిక్ భాగాలను (మైక్రోకంట్రోలర్‌లు, సెన్సార్‌లు, GSM మాడ్యూల్స్ మొదలైనవి) పరిష్కరిస్తుంది, తద్వారా స్మార్ట్ హోమ్ అలారం సిస్టమ్ యొక్క వివిధ విధులను తెలుసుకుంటుంది.

స్మార్ట్ హోమ్ అలారం సిస్టమ్‌లో, PCBA పాత్ర కీలకం. సిస్టమ్ యొక్క సాధారణ ఆపరేషన్ను నిర్ధారించడానికి వివిధ భాగాలను కనెక్ట్ చేయడానికి మరియు నియంత్రించడానికి ఇది బాధ్యత వహిస్తుంది. ఉదాహరణకు, మైక్రోకంట్రోలర్ ప్రధాన నియంత్రణ చిప్‌గా పనిచేస్తుంది మరియు అలారం సిస్టమ్ యొక్క మొత్తం నియంత్రణను సాధించడానికి PCBA ద్వారా ఇతర భాగాలతో కమ్యూనికేట్ చేస్తుంది. అదే సమయంలో, సెన్సార్‌లు (యాక్టివ్ ఇన్‌ఫ్రారెడ్ సెన్సార్‌లు, అయాన్ స్మోక్ సెన్సార్‌లు, గ్యాస్ లీక్ సెన్సార్‌లు మొదలైనవి) కూడా PCBA ద్వారా సిస్టమ్‌కి కనెక్ట్ చేయబడతాయి, ఇది ఇంటి వాతావరణం యొక్క భద్రతా స్థితిని నిజ-సమయ పర్యవేక్షణకు బాధ్యత వహిస్తుంది. అసాధారణత సంభవించినప్పుడు, సెన్సార్ వెంటనే మైక్రోకంట్రోలర్‌కు సిగ్నల్‌ను ప్రసారం చేస్తుంది, ఆపై మైక్రోకంట్రోలర్ GSM మాడ్యూల్ ద్వారా వినియోగదారు మొబైల్ ఫోన్‌కు అలారం సమాచారాన్ని పంపుతుంది.

అదనంగా, PCBA యొక్క తయారీ ప్రక్రియ స్మార్ట్ హోమ్ అలారం సిస్టమ్‌ల పనితీరు మరియు స్థిరత్వంపై కూడా ముఖ్యమైన ప్రభావాన్ని చూపుతుంది. తయారీ ప్రక్రియలో, PCBA యొక్క నాణ్యత మరియు పనితీరు అవసరాలకు అనుగుణంగా ఉండేలా చూసుకోవడానికి భాగాల సేకరణ, ప్లేస్‌మెంట్, వెల్డింగ్ మరియు పరీక్షలను ఖచ్చితంగా నియంత్రించడం అవసరం. ఈ విధంగా మాత్రమే స్మార్ట్ హోమ్ అలారం వ్యవస్థ స్థిరంగా మరియు వాస్తవ వినియోగంలో విశ్వసనీయంగా పనిచేస్తుందని హామీ ఇవ్వబడుతుంది, ఇది ఇంటి భద్రతకు సమర్థవంతమైన రక్షణను అందిస్తుంది.

సాధారణంగా, స్మార్ట్ హోమ్ అలారం సిస్టమ్ PCBA అనేది సిస్టమ్ ఫంక్షన్‌లను సాధించడానికి కీలకమైన అంశం, మరియు దాని నాణ్యత మరియు పనితీరు నేరుగా సిస్టమ్ యొక్క స్థిరత్వం మరియు విశ్వసనీయతను ప్రభావితం చేస్తుంది. అందువల్ల, స్మార్ట్ హోమ్ అలారం సిస్టమ్‌లను రూపకల్పన చేసేటప్పుడు మరియు తయారు చేసేటప్పుడు, సిస్టమ్ సరైన పనితీరును కనబరుస్తుందని నిర్ధారించడానికి PCBA రూపకల్పన మరియు తయారీ అవసరాలను పూర్తిగా పరిగణనలోకి తీసుకోవడం అవసరం.

Unixplore వన్-స్టాప్ అందిస్తుందిటర్న్-కీ సేవమీ EMS ప్రాజెక్ట్ కోసం. మీ బోర్డు బిల్డింగ్ కోసం మమ్మల్ని సంప్రదించడానికి సంకోచించకండి, మేము మీ అందుకున్న తర్వాత 24 గంటల్లో కొటేషన్ చేయవచ్చుగెర్బర్ ఫైల్మరియుBOM జాబితా!

అలారం సిస్టమ్ PCBA తయారీ

* Gerber ఫైల్ మరియు BOM జాబితా క్లయింట్ ద్వారా సరఫరా చేయబడింది
* ఖాళీ PCB తయారు చేయబడింది, మేము కొనుగోలు చేసిన భాగాలు
* భాగాలు పూర్తిగా అసెంబుల్ చేయబడిన PCB ఫాబ్రికేషన్
* షిప్పింగ్‌కు ముందు 100% ఫంక్షన్ సరే పరీక్షించబడింది
* RoHS కంప్లైంట్, లీడ్-ఫ్రీ తయారీ ప్రక్రియ
* స్వతంత్ర ESD ప్యాకేజీతో త్వరిత డెలివరీ
* PCB డిజైన్, PCB లేఅవుట్, PCB తయారీ, విడిభాగాల సేకరణ, PCB SMT మరియు DIP అసెంబ్లీ, IC ప్రోగ్రామింగ్, ఫంక్షన్ టెస్ట్, ప్యాకేజింగ్ మరియు డెలివరీ కోసం వన్ స్టాప్ ఎలక్ట్రానిక్ మ్యానుఫ్యాక్చరింగ్ సర్వీస్

Unixplore PCB & PCB అసెంబ్లీ సామర్ధ్యం

పరామితి	సామర్ధ్యం
పొరలు	1-40 పొరలు
అసెంబ్లీ రకం	త్రూ-హోల్ (THT), సర్ఫేస్ మౌంట్ (SMT), మిక్స్‌డ్ (THT+SMT)
కనీస భాగం పరిమాణం	0201(01005 మెట్రిక్)
గరిష్ట భాగం పరిమాణం	2.0 in x 2.0 in x 0.4 in (50 mm x 50 mm x 10 mm)
కాంపోనెంట్ ప్యాకేజీ రకాలు	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, మొదలైనవి.
కనీస ప్యాడ్ పిచ్	QFP కోసం 0.5 mm (20 mil), QFN, BGA కోసం 0.8 mm (32 mil)
కనిష్ట ట్రేస్ వెడల్పు	0.10 మిమీ (4 మిల్)
కనీస ట్రేస్ క్లియరెన్స్	0.10 మిమీ (4 మిల్)
కనిష్ట డ్రిల్ పరిమాణం	0.15 మిమీ (6 మిల్)
గరిష్ట బోర్డు పరిమాణం	18 in x 24 in (457 mm x 610 mm)
బోర్డు మందం	0.0078 in (0.2 mm) నుండి 0.236 in (6 mm)
బోర్డు మెటీరియల్	CEM-3,FR-2,FR-4, హై-Tg, HDI, అల్యూమినియం, హై ఫ్రీక్వెన్సీ, FPC, రిజిడ్-ఫ్లెక్స్, రోజర్స్, మొదలైనవి.
ఉపరితల ముగింపు	OSP, HASL, ఫ్లాష్ గోల్డ్, ENIG, గోల్డ్ ఫింగర్ మొదలైనవి.
సోల్డర్ పేస్ట్ రకం	లీడ్ లేదా లీడ్-ఫ్రీ
రాగి మందం	0.5OZ - 5 OZ
అసెంబ్లీ ప్రక్రియ	రిఫ్లో సోల్డరింగ్, వేవ్ టంకం, మాన్యువల్ టంకం
తనిఖీ పద్ధతులు	ఆటోమేటెడ్ ఆప్టికల్ ఇన్‌స్పెక్షన్ (AOI), ఎక్స్-రే, విజువల్ ఇన్‌స్పెక్షన్
ఇంటిలో పరీక్షా పద్ధతులు	ఫంక్షనల్ టెస్ట్, ప్రోబ్ పరీక్ష, వృద్ధాప్య పరీక్ష, అధిక మరియు తక్కువ ఉష్ణోగ్రత పరీక్ష
టర్నరౌండ్ సమయం	నమూనా: 24 గంటల నుండి 7 రోజులు, మాస్ రన్: 10 - 30 రోజులు
PCB అసెంబ్లీ ప్రమాణాలు	ISO9001:2015; ROHS, UL 94V0, IPC-610E తరగతి ll

Unixplore విలువ జోడించిన EMS సేవ

● HEX,ELF మరియు BIN ఫార్మాట్‌లో ఫైల్‌తో IC ప్రీ-ప్రోగ్రామింగ్ సేవ.
● అలారం సిస్టమ్ PCBA ఫంక్షన్ టెస్ట్ ఫిక్చర్ క్లయింట్ పరీక్ష అవసరాలకు అనుగుణంగా అనుకూలీకరించబడింది
● ప్లాస్టిక్ & మెటల్ కేస్ మోల్డ్ మరియు పార్ట్ ప్రొడక్షన్‌తో సహా బాక్స్ బిల్డింగ్ సర్వీస్
● ఎంపిక చేసిన లక్క పూత, ఎపోక్సీ రెసిన్ పాటింగ్‌తో సహా కన్ఫార్మల్ కోటింగ్
● వైర్ జీను మరియు కేబుల్ అసెంబ్లీ
● బాక్స్, స్క్రీన్, మెమ్బ్రేన్ స్విచ్, లేబులింగ్ మరియు అనుకూలీకరించిన కార్టన్ లేదా రిటైల్ బాక్స్ ప్యాకింగ్‌తో సహా పూర్తయిన ఉత్పత్తి అసెంబ్లీ.
● PCBA కోసం వివిధ థర్డ్-పార్టీ పరీక్షలు అభ్యర్థనపై అందుబాటులో ఉన్నాయి
● ఉత్పత్తి ధృవీకరణ సహాయం

PCBA ఉత్పత్తి విధానం
