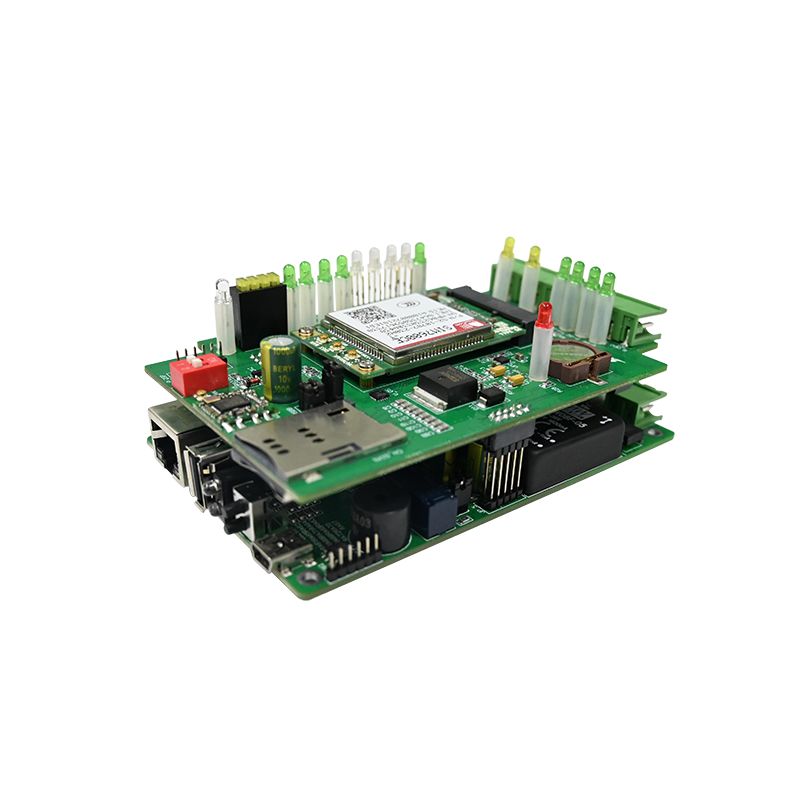

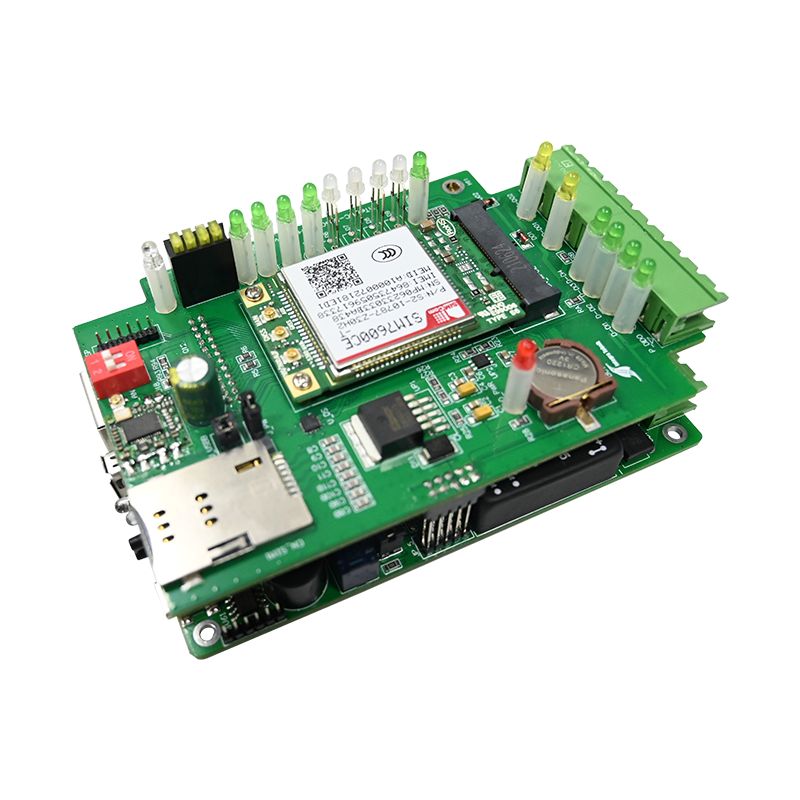

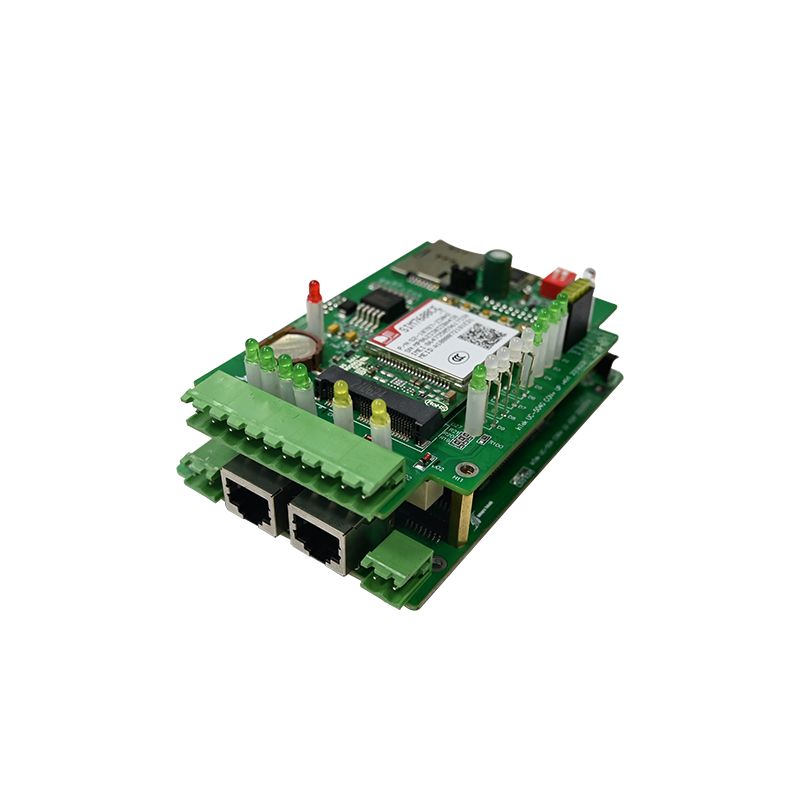

యాక్సెస్ కంట్రోల్ PCBA

UNIXPLORE యాక్సెస్PCBAని నియంత్రించండిభద్రతా పరికరాల బ్రాండ్‌లు, యాక్సెస్ కంట్రోల్ సిస్టమ్ ఇంటిగ్రేటర్‌లు మరియు విశ్వసనీయమైన మరియు స్కేలబుల్ ఎలక్ట్రానిక్ యాక్సెస్ కంట్రోల్ సొల్యూషన్‌లను కోరుకునే ఇంటెలిజెంట్ బిల్డింగ్ సొల్యూషన్ ప్రొవైడర్‌ల కోసం అభివృద్ధి చేయబడింది. ఈ కమర్షియల్-గ్రేడ్ యాక్సెస్ కంట్రోల్ PCBA ఫాస్ట్ అథెంటికేషన్ ప్రాసెసింగ్, స్టేబుల్ రిలే కంట్రోల్, ఎన్‌క్రిప్టెడ్ కమ్యూనికేషన్ మరియు ఫ్లెక్సిబుల్ ఆఫ్‌లైన్ మేనేజ్‌మెంట్‌ను కాంపాక్ట్ మరియు మన్నికైన PCB ప్లాట్‌ఫారమ్‌గా మిళితం చేస్తుంది.

యాక్సెస్ కంట్రోల్ PCBA అంటే ఏమిటి?

యాక్సెస్ కంట్రోల్ PCBA అనేది కార్డ్ రీడర్‌లు, కీప్యాడ్‌లు, బయోమెట్రిక్ స్కానర్‌లు మరియు డోర్ కంట్రోలర్‌ల లోపల ఉండే ఎలక్ట్రానిక్ మెదడు. ఇది క్రెడెన్షియల్ డేటాను ప్రాసెస్ చేస్తుంది, ప్రామాణీకరణ నిర్ణయాలు తీసుకుంటుంది మరియు లాక్ యాక్యుయేటర్‌లను ట్రిగ్గర్ చేస్తుంది. సాధారణ-ప్రయోజన బోర్డుల వలె కాకుండా, PCBA తప్పనిసరిగా భద్రతా-గ్రేడ్ ఎన్‌క్రిప్షన్, ఫెయిల్-సేఫ్ రిలే లాజిక్ మరియు క్లుప్తంగా అంతరాయం కలిగించే సమయంలో నిరంతరాయంగా శక్తిని నిర్వహించాలి.

PCBA తప్పు యాక్సెస్ కంట్రోల్‌ని ఎంచుకోవడం వలన డోర్ స్ట్రైక్‌లు విఫలమవుతాయి, అది లాగ్ చేయడంలో విఫలమవుతుంది, ధృవీకరించడానికి సెకన్లు పట్టే ఆధారాలు లేదా అధిక ట్రాఫిక్ వ్యవధిలో సిస్టమ్ లాకప్‌లను పూర్తి చేస్తాయి.

యాక్సెస్ కంట్రోల్ PCBA యొక్క ప్రధాన విధులు

• క్రెడెన్షియల్ రీడింగ్ – Wiegand, OSDP, లేదా RFID/hid కార్డ్ రీడర్‌ల నుండి సీరియల్ ఇన్‌పుట్
• ప్రామాణీకరణ తర్కం - ఆన్‌బోర్డ్ డేటాబేస్ (ఆఫ్‌లైన్) లేదా హోస్ట్ కంట్రోలర్‌కు రిలే
• రిలే నియంత్రణ - మాగ్నెటిక్ లాక్‌లు లేదా ఎలక్ట్రిక్ స్ట్రైక్స్ కోసం డ్రై కాంటాక్ట్ అవుట్‌పుట్‌లు
• ఇన్‌పుట్ పర్యవేక్షణ – డోర్ పొజిషన్ సెన్సార్ (రీడ్ స్విచ్) మరియు రిక్వెస్ట్-టు-ఎగ్జిట్ (REX) బటన్
• యాంటీ-టాంపర్ డిటెక్షన్ - ఎన్‌క్లోజర్ ఓపెన్ సెన్సార్ మరియు మెమరీ ట్యాంపర్ ప్రొటెక్షన్

సాధారణ Apదరఖాస్తులు

వివరణాత్మక సాంకేతిక పారామితులు

కింది స్పెసిఫికేషన్‌లు కార్యాలయాలు, అపార్ట్‌మెంట్‌లు మరియు పారిశ్రామిక సౌకర్యాలకు అనువైన కమర్షియల్-గ్రేడ్ యాక్సెస్ కంట్రోల్ PCBAని సూచిస్తాయి.

ఎలక్ట్రికల్ లక్షణాలు

ఇన్‌పుట్ మరియు అవుట్‌పుట్ ఇంటర్‌ఫేస్‌లు

మెమరీ మరియు వినియోగదారు సామర్థ్యం

భౌతిక మరియు పర్యావరణ

• బోర్డు కొలతలు - 85mm x 55mm (ప్రామాణికం) లేదా 100mm x 70mm (ఆవరణతో)
• మౌంటు - స్టాండ్‌ఆఫ్‌ల కోసం నాలుగు 3.5 మిమీ రంధ్రాలు
• ఆపరేటింగ్ ఉష్ణోగ్రత - -20°C నుండి +65°C
• నిల్వ ఉష్ణోగ్రత - -40°C నుండి +85°C
• తేమ సహనం - 10% నుండి 90% RH (కన్డెన్సింగ్)
• బ్యాటరీ బ్యాకప్ - ఐచ్ఛికం 3.7V Li-ion లేదా 12V లెడ్-యాసిడ్ ఛార్జింగ్ సర్క్యూట్

భద్రతా లక్షణాలు

• గుప్తీకరణ – OSDP కమ్యూనికేషన్ కోసం AES-128
• ట్యాంపర్ డిటెక్షన్ - ఎన్‌క్లోజర్ ఓపెన్ ట్రిగ్గర్స్ రిలే లాకౌట్ మరియు అలారం అవుట్‌పుట్
• వాచ్‌డాగ్ టైమర్ - ప్రాసెసర్ లాకప్ అయిన 5 సెకన్ల తర్వాత ఆటోమేటిక్ రీసెట్
• ఫ్లాష్ మెమరీ రక్షణ - బూట్‌లో చెక్‌సమ్ ధృవీకరణ

ఈ యాక్సెస్ కంట్రోల్ PCBA ఎలా పోలుస్తుంది

యాక్సెస్ కంట్రోల్ PCBA FAQ

ఈ మూడు ప్రశ్నలను సెక్యూరిటీ సిస్టమ్ ఇంటిగ్రేటర్‌లు, ఫెసిలిటీ మేనేజర్‌లు మరియు యాక్సెస్ కంట్రోల్ PCBA సొల్యూషన్‌లను మూల్యాంకనం చేసే హార్డ్‌వేర్ ఇంజనీర్లు అడుగుతారు.

ప్రశ్న 1: యాక్సెస్ కంట్రోల్ PCBAలో ఫెయిల్-సెక్యూర్ మరియు ఫెయిల్-సేఫ్ రిలే కాన్ఫిగరేషన్‌ల మధ్య తేడా ఏమిటి మరియు నేను దేనిని ఉపయోగించాలి?

సమాధానం:విద్యుత్తు అంతరాయం సమయంలో తలుపులు లాక్ చేయబడతాయా లేదా అన్‌లాక్ చేయబడతాయా అనేది వ్యత్యాసం నిర్ణయిస్తుంది. ఫెయిల్-సెక్యూర్ (పవర్-టు-ఓపెన్ అని కూడా పిలుస్తారు) అంటే తలుపును అన్‌లాక్ చేయడానికి రిలే తప్పనిసరిగా శక్తినివ్వాలి. శక్తిని కోల్పోయినప్పుడు, రిలే దాని విశ్రాంతి స్థితికి తిరిగి వస్తుంది, ఇది తలుపును లాక్ చేస్తుంది. ఇది భద్రతా తలుపులు, సర్వర్ గదులు మరియు నగదు నిర్వహణ ప్రాంతాల కోసం ఉపయోగించబడుతుంది, ఇక్కడ సులభంగా నిష్క్రమించడం కంటే చొరబాటుదారులను దూరంగా ఉంచడం చాలా ముఖ్యం. ఫెయిల్-సేఫ్ (పవర్-టు-లాక్) అంటే తలుపు లాక్ చేయడానికి రిలే తప్పనిసరిగా శక్తినివ్వాలి. శక్తి కోల్పోయినప్పుడు, తలుపు స్వయంచాలకంగా అన్‌లాక్ అవుతుంది. అత్యవసర నిష్క్రమణలు, మెట్ల తలుపులు మరియు విద్యుత్ వైఫల్యం సమయంలో ప్రజలు తప్పించుకునే ఏదైనా ఎగ్రెస్ మార్గానికి అగ్నిమాపక కోడ్‌ల ద్వారా ఇది అవసరం. చాలా యాక్సెస్ కంట్రోల్ PCBA బోర్డులు ఫారమ్ C (COM, N/O, N/C) వలె కాన్ఫిగర్ చేయబడిన డ్రై కాంటాక్ట్ రిలేను అందిస్తాయి. ఫెయిల్-సెక్యూర్ కోసం, లాక్‌ని N/O టెర్మినల్‌కి కనెక్ట్ చేయండి. ఫెయిల్-సేఫ్ కోసం, లాక్‌ని N/C టెర్మినల్‌కి కనెక్ట్ చేయండి. ఎంచుకునే ముందు ఎల్లప్పుడూ స్థానిక అగ్నిమాపక కోడ్‌లను ధృవీకరించండి - NFPA 101కి వాణిజ్య భవనాల్లోని అన్ని ఎగ్రెస్ డోర్‌లపై ఫెయిల్-సేఫ్ అవసరం. భద్రత మరియు అగ్ని సమ్మతి రెండూ అవసరమయ్యే డోర్‌ల కోసం, మెయిన్స్ వైఫల్యం తర్వాత 4-8 గంటల పాటు యాక్సెస్ కంట్రోల్ PCBA పవర్‌లో ఉంచే ఫెయిల్-సేఫ్ లాక్‌తో పాటు బ్యాటరీ బ్యాకప్ ప్యానెల్‌ను ఉపయోగించండి.

ప్రశ్న 2: ఈ యాక్సెస్ కంట్రోల్ PCBA నెట్‌వర్క్ కనెక్షన్ లేకుండా ఆఫ్‌లైన్‌లో పని చేయగలదు మరియు ఎంత మంది వినియోగదారులు స్థానికంగా నిల్వ చేయగలరు?

సమాధానం:అవును. ఈ PCBA పూర్తిగా ఆఫ్‌లైన్‌లో స్వతంత్ర మోడ్‌లో పనిచేస్తుంది. అన్ని వినియోగదారు ఆధారాలు, యాక్సెస్ షెడ్యూల్‌లు మరియు ఈవెంట్ లాగ్‌లు ఆన్‌బోర్డ్ ఫ్లాష్ మెమరీలో నిల్వ చేయబడతాయి. ప్రామాణిక కాన్ఫిగరేషన్ ఎటువంటి అదనపు ఖర్చు లేకుండా 10,000 ఈవెంట్ లాగ్‌లతో 1,000 మంది వినియోగదారులను కలిగి ఉంది. విస్తరించిన సంస్కరణ (ఫర్మ్‌వేర్ ద్వారా ఫీల్డ్-అప్‌గ్రేడబుల్) 10,000 మంది వినియోగదారులను మరియు 50,000 ఈవెంట్‌లను కలిగి ఉంది. ఆఫ్‌లైన్ ఆపరేషన్‌కు ప్రారంభంలో వినియోగదారులను లోడ్ చేయడానికి ప్రోగ్రామింగ్ పరికరం అవసరం - డెడికేటెడ్ మాస్టర్ కార్డ్ (ప్రోగ్రామ్ చేయబడిన మొదటి కార్డ్ అడ్మినిస్ట్రేటర్ అధికారాలను నిర్వచిస్తుంది), సహాయక ఇన్‌పుట్‌కి కనెక్ట్ చేయబడిన వైర్డు కీప్యాడ్ లేదా కాన్ఫిగరేషన్ పోర్ట్ (TTL లేదా RS-232) ద్వారా తాత్కాలిక ల్యాప్‌టాప్ కనెక్షన్. ప్రోగ్రామ్ చేసిన తర్వాత, యాక్సెస్ కంట్రోల్ PCBA స్థానికంగా 50 మిల్లీసెకన్లలో ప్రామాణీకరణ నిర్ణయాలను తీసుకుంటుంది. క్లౌడ్ లేదు, హోస్ట్ PC లేదు, ఈథర్నెట్ కేబుల్ అవసరం లేదు. ఇది ఆఫ్‌లైన్ PCBA డిజైన్‌లను రిమోట్ గేట్‌లు, నిర్మాణ ట్రయిలర్‌లు మరియు నెట్‌వర్క్ కేబులింగ్ అమలు చేయడం అసాధ్యమైన చిన్న కార్యాలయాలకు అనువైనదిగా చేస్తుంది. ఆఫ్‌లైన్ బోర్డ్ నుండి ఈవెంట్ లాగ్‌లను తిరిగి పొందడానికి, మీరు తప్పనిసరిగా ల్యాప్‌టాప్‌ను కనెక్ట్ చేయాలి లేదా పోర్టబుల్ డేటా బదిలీ పరికరాన్ని ఉపయోగించాలి. నిజ-సమయ పర్యవేక్షణకు ఈథర్‌నెట్ లేదా Wi-Fiతో నెట్‌వర్క్ యాక్సెస్ కంట్రోల్ PCBA అవసరం.

ప్రశ్న 3: ఈ యాక్సెస్ కంట్రోల్ PCBAకి నేను Wiegand రీడర్‌ను ఎలా వైర్ చేయాలి మరియు గరిష్ట కేబుల్ దూరం ఎంత?

సమాధానం:వైగాండ్ ఇంటర్‌ఫేస్ మూడు క్రియాశీల సంకేతాలను ఉపయోగిస్తుంది: డేటా 0 (D0), డేటా 1 (D1) మరియు గ్రౌండ్ (GND). కొంతమంది పాఠకులకు +12V పవర్ కూడా అవసరం. ఈ వైరింగ్ పట్టికను అనుసరించండి:

12V వద్ద Wiegand కోసం గరిష్ట కేబుల్ దూరం వైర్ గేజ్ మరియు కేబుల్ కెపాసిటెన్స్‌పై ఆధారపడి ఉంటుంది:

డ్రెయిన్ వైర్‌తో స్ట్రాండెడ్, షీల్డ్, ట్విస్టెడ్-పెయిర్ కేబుల్‌ని ఉపయోగించండి. గ్రౌండ్ లూప్‌లను నివారించడానికి యాక్సెస్ కంట్రోల్ PCBA ముగింపులో మాత్రమే (ఎప్పటికీ రీడర్ వద్ద కాదు) షీల్డ్‌ను ఎర్త్ గ్రౌండ్‌కు కనెక్ట్ చేయండి. ఈ పరిమితులను మించిన దూరాల కోసం, Wiegand రిపీటర్‌ను ఇన్‌స్టాల్ చేయండి లేదా OSDP (RS-485)కి మారండి, ఇది విశ్వసనీయంగా 1,200 మీటర్లు (4,000 అడుగులు) చేరుకుంటుంది. తుది ఇన్‌స్టాలేషన్‌కు ముందు ఎల్లప్పుడూ బెంచ్‌పై పొడవైన కేబుల్‌తో పరీక్షించండి - సిగ్నల్ క్షీణత అనేది సైట్‌లో డీబగ్ చేయడం కష్టంగా ఉండే అడపాదడపా కార్డ్ రీడ్‌లను కలిగిస్తుంది.

యాక్సెస్ కంట్రోల్ PCBA కోసం ఇన్‌స్టాలేషన్ ఉత్తమ పద్ధతులు

తప్పుగా ఇన్‌స్టాల్ చేసినట్లయితే అధిక-నాణ్యత యాక్సెస్ నియంత్రణ PCBA కూడా విఫలమవుతుంది. ఈ మార్గదర్శకాలను అనుసరించండి.

మౌంటు స్థానం

• సురక్షిత ప్రాంతం లోపల - రక్షిత జోన్‌లో కంట్రోలర్‌ను ఉంచండి (బయట తలుపు పైన కాదు)
• ఎత్తు - ప్రోగ్రామింగ్ సమయంలో కీప్యాడ్ యాక్సెస్ కోసం 1.5 నుండి 1.8 మీటర్లు
• ఎన్‌క్లోజర్ - వాణిజ్య సంస్థాపనల కోసం మెటల్ లాక్ చేయదగిన పెట్టెను ఉపయోగించండి
• విభజన - AC పవర్ లైన్‌లను (120/240V) తక్కువ-వోల్టేజ్ వైరింగ్ నుండి కనీసం 30cm దూరంలో ఉంచండి

రిలేల కోసం వైరింగ్ మార్గదర్శకాలు

సాధారణ వైరింగ్ తప్పులు

విస్తరణకు ముందు చెక్‌లిస్ట్‌ని పరీక్షిస్తోంది

బెంచ్ నుండి నిష్క్రమించే ముందు ప్రతి యాక్సెస్ కంట్రోల్ PCBAలో ఈ క్రమాన్ని అమలు చేయండి.

బెంచ్ పరీక్ష విధానం

1. 12V DCని వర్తింపజేయండి మరియు కరెంట్‌ని కొలవండి (40-60mA సాధారణంగా పనిలేకుండా ఉంటుంది)
2. చెల్లుబాటు అయ్యే కార్డ్‌ని ప్రదర్శించండి - రిలే క్లిక్ చేసి, LED స్థితిని మార్చాలి
3. N/O రిలే టెర్మినల్స్ అంతటా కొనసాగింపును కొలవండి (ప్రోగ్రామ్ చేసిన హోల్డ్ టైమ్ కోసం మూసివేయాలి)
4. చెల్లని కార్డ్‌ను ప్రదర్శించండి - రిలే తప్పనిసరిగా సక్రియం చేయకూడదు
5. REX ఇన్‌పుట్‌ని సక్రియం చేయండి - డోర్ తప్పనిసరిగా ఆధారాలు లేకుండా అన్‌లాక్ చేయాలి
6. ఎన్‌క్లోజర్‌ను తెరవండి - ట్యాంపర్ అవుట్‌పుట్ తప్పనిసరిగా స్థితిని మార్చాలి
7. ఫైర్ అలారం ఇన్‌పుట్‌ని అనుకరించండి - అన్ని ఫెయిల్-సేఫ్ రిలేలు తప్పనిసరిగా డి-ఎనర్జీజ్ చేయాలి

పాస్/ఫెయిల్ ప్రమాణాలు

కీ స్పెసిఫికేషన్స్ సూచన

సేకరణ మరియు ఇంజనీరింగ్ సూచన కోసం ఈ బ్లాక్‌ని ఉంచండి.

యాక్సెస్ కంట్రోల్ PCBA – కమర్షియల్ గ్రేడ్

• ఇన్‌పుట్: 9-24V DC, 60mA స్టాండ్‌బై
• రీడర్ ఇంటర్‌ఫేస్: వైగాండ్ 26/34-బిట్ లేదా OSDP (RS-485)
• వినియోగదారు సామర్థ్యం: 1,000 (ప్రామాణికం) / 10,000 (పొడిగించబడింది)
• ఈవెంట్ లాగ్: 10,000 ఈవెంట్‌లు
• రిలేలు: లాక్ (5A) + Aux (2A)
• ఇన్‌పుట్‌లు: డోర్ సెన్సార్, REX, ఫైర్ ఇంటర్‌లాక్
• ఆపరేటింగ్ ఉష్ణోగ్రత: -20°C నుండి +65°C

• భద్రత: AES-128, వాచ్‌డాగ్, ట్యాంపర్ డిటెక్షన్
